公開番号2025168837
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073636
出願日2024-04-30
発明の名称ノズル部材
出願人株式会社吉野工業所
代理人個人,個人,個人
主分類B05B 11/10 20230101AFI20251105BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】液体を直流状に遠くまで噴出できるノズル部材を提供する。
【解決手段】容器本体の口部に装着され操作に応じてポンプ室を拡縮させて容器本体内の液体をポンプ室を通して外部へ噴出する噴出器1のノズル部材2であって、液体を外部へ直流状に噴出する噴出口となる先端開口4aまで長尺に延びる長尺流路R1と、先端開口4aを頂点として先端側に突出し先端側に向けて徐々に縮径する円錐状の突出部4cとを有し、長尺流路R1は、先端開口4aまで長尺に延びる柱体形状のストレート流路R11と、先端側に向けて徐々に縮径しながらストレート流路R11の基端まで長尺に延びる錐台形状の縮径流路R12とを有する、ノズル部材2。
【選択図】図1
特許請求の範囲【請求項１】
容器本体の口部に装着され操作に応じて前記容器本体内の液体を外部へ噴出する噴出器のノズル部材であって、
前記液体を前記外部へ直流状に噴出する噴出口となる先端開口まで長尺に延びる長尺流路と、前記先端開口を頂点として先端側に突出し前記先端側に向けて徐々に縮径する突出部とを有し、
前記長尺流路は、前記先端開口まで長尺に延びる柱体形状のストレート流路と、前記先端側に向けて徐々に縮径しながら前記ストレート流路の基端まで長尺に延びる錐台形状の縮径流路とを有する、ノズル部材。
続きを表示（約 390 文字）【請求項２】
前記噴出器は嵌合周壁を有し、
前記ノズル部材は、前記長尺流路を有する噴出筒部と、前記噴出筒部の基端部に連なり前記嵌合周壁に嵌合することで装着される装着部とを有し、
前記装着部は、前記嵌合周壁の内周面に沿って配置される内筒部と、前記嵌合周壁の外周面に沿って配置される外筒部と、前記嵌合周壁の先端面に沿って配置され、前記内筒部と前記外筒部とを連ねる連結部とを有し、
前記内筒部の内周面は、前記長尺流路の基端開口に連通する連通流路を区画し、
前記ノズル部材は、前記外筒部の先端部から前記先端側に延びて前記噴出筒部の先端部の外周を覆う保護筒部を有する、請求項１に記載のノズル部材。
【請求項３】
容器本体の口部に装着され操作に応じて前記容器本体内の液体を外部へ噴出する噴出器であって、請求項１に記載のノズル部材を有する噴出器。

発明の詳細な説明【技術分野】
【０００１】
本発明はノズル部材に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
容器本体の口部に装着され操作に応じて容器本体内の液体を外部へ噴出する噴出器のノズル部材が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－５１０５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、液体を直流状に遠くまで噴出できるノズル部材を提供することにある。
【課題を解決するための手段】
【０００５】
本発明の一態様は以下のとおりである。
【０００６】
［１］
容器本体の口部に装着され操作に応じて前記容器本体内の液体を外部へ噴出する噴出器のノズル部材であって、
前記液体を前記外部へ直流状に噴出する噴出口となる先端開口まで長尺に延びる長尺流路と、前記先端開口を頂点として先端側に突出し前記先端側に向けて徐々に縮径する突出部とを有し、
前記長尺流路は、前記先端開口まで長尺に延びる柱体形状のストレート流路と、前記先端側に向けて徐々に縮径しながら前記ストレート流路の基端まで長尺に延びる錐台形状の縮径流路とを有する、ノズル部材。
【０００７】
［２］
前記噴出器は嵌合周壁を有し、
前記ノズル部材は、前記長尺流路を有する噴出筒部と、前記噴出筒部の基端部に連なり前記嵌合周壁に嵌合することで装着される装着部とを有し、
前記装着部は、前記嵌合周壁の内周面に沿って配置される内筒部と、前記嵌合周壁の外周面に沿って配置される外筒部と、前記嵌合周壁の先端面に沿って配置され、前記内筒部と前記外筒部とを連ねる連結部とを有し、
前記内筒部の内周面は、前記長尺流路の基端開口に連通する連通流路を区画し、
前記ノズル部材は、前記外筒部の先端部から前記先端側に延びて前記噴出筒部の先端部の外周を覆う保護筒部を有する、［１］に記載のノズル部材。
【０００８】
［３］
容器本体の口部に装着され操作に応じて前記容器本体内の液体を外部へ噴出する噴出器であって、［１］又は［２］に記載のノズル部材を有する噴出器。
【発明の効果】
【０００９】
本発明によれば、液体を直流状に遠くまで噴出できるノズル部材を提供することができる。
【図面の簡単な説明】
【００１０】

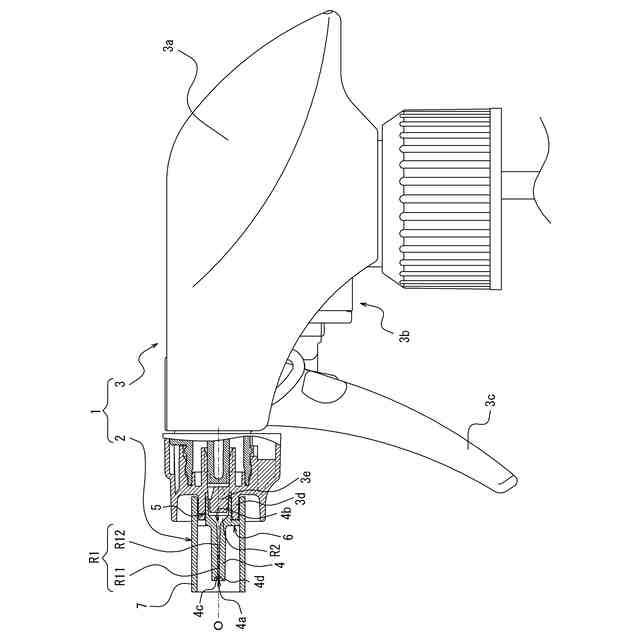

本発明の一実施形態における噴出器を示す一部断面外観図である。

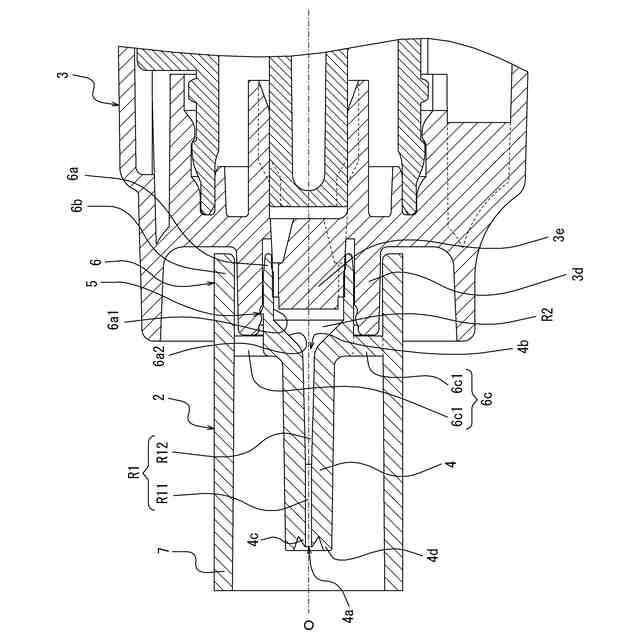

図１の部分拡大図である。
図２に示すノズル部材の断面図である。
図３に示すノズル部材を基端側から見た時の外観図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
