公開番号2025168617
公報種別公開特許公報(A)
公開日2025-11-11
出願番号2024073289
出願日2024-04-29
発明の名称吐出キャップ
出願人株式会社吉野工業所
代理人個人
主分類B65D 47/06 20060101AFI20251104BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】外部の被吐出面にかけた状態で所定の吐出パターンが保持される吐出キャップを提供する。
【解決手段】容器体100の口頸部104の上側に配置された頂壁10に吐出部14を形成したキャップ本体4と、前記頂壁10の上側に、前記吐出部14を囲むように配備された、吐出物Tの輪郭を規制するための造形用包囲壁16とを具備している。この造形用包囲壁16は、前記吐出部14より高く起立されており、その造形用包囲壁16の先端側に、前記容器体100の倒立状態で外部の被吐出面Sに当接可能な当接端部21を有する。その倒立状態で前記吐出物Tが前記造形用包囲壁16の内面である案内面部22に案内され、当該造形用包囲壁16の内部領域Iの形状に従って充満されるように構成している。前記造形用包囲壁16の周方向の適所を切り欠いて、視認用切欠き部24を形成する。
【選択図】図1
特許請求の範囲【請求項１】
容器体(１００)の口頸部(１０４)に装着され、この装着状態で前記口頸部(１０４)の上側に配置された頂壁(１０)に吐出部(１４)を形成したキャップ本体(４)と、
前記頂壁(１０)の上側に、前記吐出部(１４)を囲むように配備された、吐出物(Ｔ)の輪郭を規制するための造形用包囲壁(１６)と、を具備しており、
この造形用包囲壁(１６)は、前記吐出部(１４)より高く起立されており、その造形用包囲壁(１６)の先端側に、前記容器体(１００)の倒立状態で外部の被吐出面(Ｓ)に当接可能な当接端部(２１)を有しており、その倒立状態で前記吐出物(Ｔ)が前記造形用包囲壁(１６)の内面である案内面部(２２)に案内され、当該造形用包囲壁(１６)の内部領域(Ｉ)の形状に従って充満されるように構成しており、
前記造形用包囲壁(１６)の周方向の適所を切り欠いて、前記内部領域(Ｉ)への前記吐出物(Ｔ)の充満状況を外部から視認するための視認用切欠き部(２４)を形成した吐出キャップ。
続きを表示（約 540 文字）【請求項２】
前記視認用切欠き部(２４)として、縦長で相互に同幅の複数の視認用溝(２４)を周方向に離間させて前記造形用包囲壁(１６)に形成することにより、この造形用包囲壁(１６)を複数の部分壁部(１８)に分割させたことを特徴とする、請求項１に記載の吐出キャップ。
【請求項３】
前記造形用包囲壁(１６)は、上方から見て、前記吐出部(１４)に近い複数の近位部位(Ｐ)と前記吐出部(１４)から遠い複数の遠位部位(Ｄ)とが交互に配備されるように形成しており、
これら遠位部位(Ｄ)に前記視認用切欠き部(２４)が配置されていることを特徴とする、請求項１又は請求項２に記載の吐出キャップ。
【請求項４】
前記案内面部(２２)は、上方から見て、前記近位部位(Ｐ)から前記遠位部位(Ｄ)へ滑らかに連続することを特徴とする、請求項３に記載の吐出キャップ。
【請求項５】
前記吐出部(１４)は、前記頂壁(１０)から起立する吐出筒に形成されており、

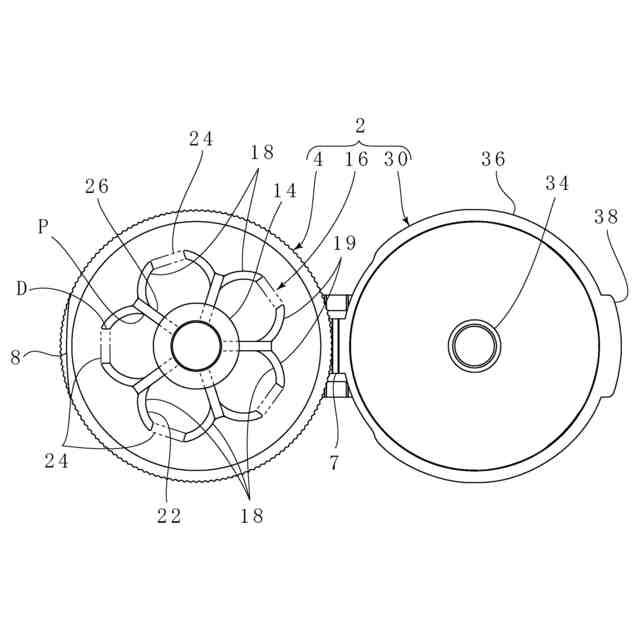

前記吐出部(１４)と前記造形用包囲壁(１６)とを連結する複数の連結壁部(２６)が、前記頂壁(１０)に連設されて径方向に形成されていることを特徴とする、請求項３に記載の吐出キャップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吐出キャップ、特に粘性内容物（例えば調味料などのペースト状物）を吐出するための吐出キャップに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
容器体の口頸部に外嵌するキャップの頂壁に、特定の吐出パターンを有する形状（３本の直線が中心で交差する形）の吐出口を開口させ、この吐出口から圧出するムース状の粘性物を付属品であるスパチュラで掬い取るように設けたものが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１４０８２３
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、特定形状の吐出パターンの吐出口から盛り上がる吐出物をスパチュラで掬い取って対象物にかけるため、この作業の間にその形が崩れてしまう。近年では、内容物をフライパン等の調理器具に入れた後にも、吐出口から吐出された内容物（以下「吐出物」という。）の吐出パターンを維持させることで装飾効果を高めたいという要望がある。
また、装飾効果を保持しつつ吐出量を一定量にしたいという要望もある。
【０００５】
本発明の第１の目的は、外部の被吐出面にかけた状態で所定の吐出パターンが保持される吐出キャップを提供することであり、第２の目的は、被吐出面に一定量の吐出物が装飾効果を保持しつつ吐出されることが可能とすることである。
【課題を解決するための手段】
【０００６】
第１の手段は、容器体１００の口頸部１０４に装着され、この装着状態で前記口頸部１０４の上側に配置された頂壁１０に吐出部１４を形成したキャップ本体４と、
前記頂壁１０の上側に、前記吐出部１４を囲むように配備された、吐出物Ｔの輪郭を規制するための造形用包囲壁１６と、を具備しており、
この造形用包囲壁１６は、前記吐出部１４より高く起立されており、その造形用包囲壁１６の先端側に、前記容器体１００の倒立状態で外部の被吐出面Ｓに当接可能な当接端部２１を有しており、その倒立状態で前記吐出物Ｔが前記造形用包囲壁１６の内面である案内面部２２に案内され、当該造形用包囲壁１６の内部領域Ｉの形状に従って充満されるように構成しており、
前記造形用包囲壁１６の周方向の適所を切り欠いて、前記内部領域Ｉへの前記吐出物Ｔの充満状況を外部から視認するための視認用切欠き部２４を形成した。
【０００７】

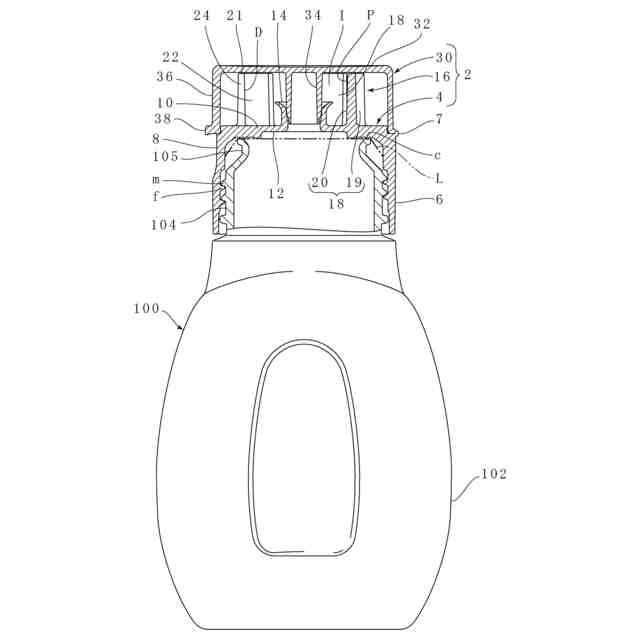

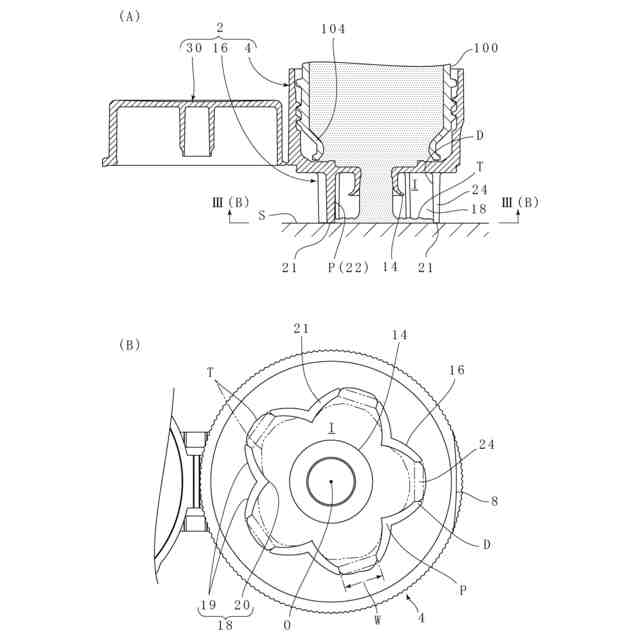

本手段では、図１に示すキャップ本体４の頂壁１０の上側に吐出部１４を囲む造形用包囲壁１６を配備する。この造形用包囲壁１６は、図３（Ａ）に示す容器体１００の倒立状態で外部の被吐出面Ｓに当接する。
この構造では、吐出操作の際に、図３（Ｂ）に想像線及び実線で示す如く、吐出物Ｔが造形用包囲壁１６の内面である案内面部２２に案内され、造形用包囲壁１６の内部領域Ｉの形状に従って充満される。故に所望の吐出パターンが得られる。
また本手段では、造形用包囲壁１６の周方向の適所を切り欠いて、内部領域Ｉへの吐出物Ｔの充満状況を外部から視認するための視認用切欠き部２４を形成した。
この構造によれば、この視認用切欠き部２４からの吐出物の食み出しの有無を確認することで、内部領域Iにおける吐出物の充満状況を視認でき、食み出し状態が出現した時点で吐出作業を停止することで、定量吐出機能を担保することができる。
【０００８】
第２の手段は、第１の手段を有し、かつ前記視認用切欠き部２４として、縦長で相互に同幅の複数の視認用溝２４を周方向に離間させて前記造形用包囲壁１６に形成することにより、この造形用包囲壁１６を複数の部分壁部１８に分割させた。
【０００９】

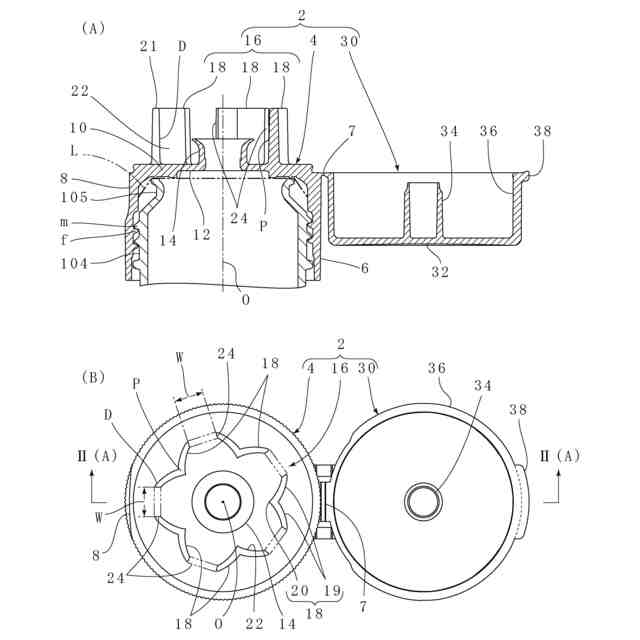

本手段では、視認用切欠き部２４として、図２（Ａ）及び図２（Ｂ）に示す如く、縦長で相互に同幅の複数の視認用溝２４を周方向に離間させて、造形用包囲壁１６に形成した。
この構造によれば、視認用溝が一本のみである構造のようにこの視認用溝が利用者の正面に位置するように位置合わせをする手間が低減され、様々な方向から定量吐出作業を行うことができるので、使い勝手がよい。
【００１０】
第３の手段は、第１の手段又は第２の手段を有し、かつ前記造形用包囲壁１６は、上方から見て、前記吐出部１４に近い複数の近位部位Ｐと前記吐出部１４から遠い複数の遠位部位Ｄとが交互に配備されるように形成しており、
これら遠位部位Ｄに前記視認用切欠き部２４が配置されている。
（【００１１】以降は省略されています）
