公開番号2025048678
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2023175583
出願日2023-09-21
発明の名称段ボール箱
出願人個人
代理人
主分類B65D 5/468 20060101AFI20250326BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】段ボール箱における両幅面下方に、人差し指、中指、薬指、そして小指を差し込むための各指掛け穴を有し、それぞれの指掛け穴が裂けにくく、持ち運びし易い段ボール箱を提供する。

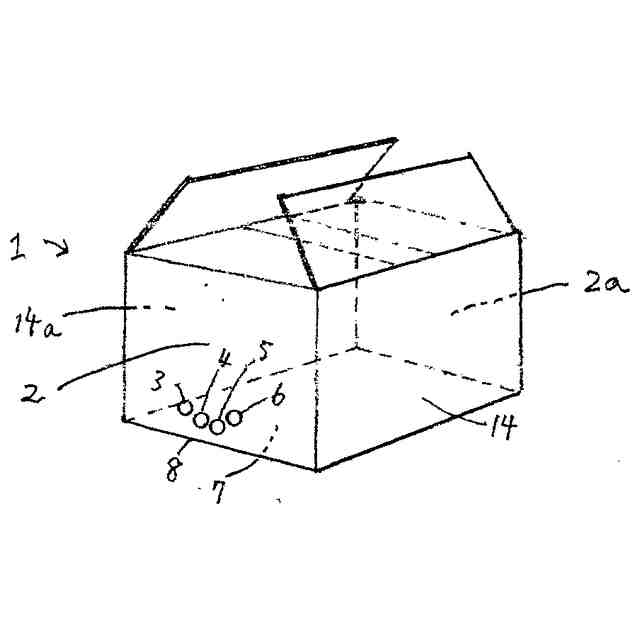

【解決手段】ダンボール箱1における両幅面2下方部分に、曲線上又は湾曲線付近上に中心を有す、人差し指、中指、薬指、小指それぞれの指を掛けるための各指掛け穴3、4、5、6を開口して備えている。
【選択図】図1
特許請求の範囲【請求項１】
段ボール箱における両幅面下方部分に、人差し指、中指、薬指、小指それぞれの指を掛
TIFF
2025048678000009.tif
8
170
して開口されて備えている段ボール箱。
続きを表示（約 480 文字）【請求項２】
段ボール箱における両幅面下方部分に、人差し指、中指、薬指、小指それぞれの指を掛
TIFF
2025048678000010.tif
7
170
開口されて備えている段ボール箱。
【請求項３】
段ボール箱における両幅面下上方部分に、人差し指を掛ける指掛け穴と、中指及び薬指との両指を掛ける共通の指掛け穴と、小指を掛ける指掛け穴と、をそれぞれ開口して備えている段ボール箱。
【請求項４】
段ボール箱における両幅面下方部分に、人差し指及び中指との両指を掛ける共通の指掛け穴と、薬指及び小指との両指を掛ける共通の指掛け穴と、をそれぞれ開口して備えている段ボール箱。
【請求項５】
それぞれの円形状の指掛け穴が、段ボール箱における一方の長さ面側と段ボール箱反対側の他方の長さ面側との両方向から、人差し指、中指、薬指、小指が掛けられる兼用の形状に開口した請求項１及び請求項２及び人差し指、中指と薬指、小指が掛けられる兼用の形状に開口した請求項３記載の段ボール箱である。

発明の詳細な説明【技術分野】
【０００１】
本発明は、平らな紙（ライナー）と波状の紙（中芯）とが接着剤で貼合され、１つの構造体となっている段ボールシートを加工して製造される段ボール箱において、段ボール箱の両幅面上方に手掛け穴を開口して設けた段ボール箱に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
上下平らな紙（ライナー）と１枚の波状の紙（中芯）の計３枚の紙によって構成されている段ボールシートを加工して製造される段ボール箱は、内容商品に合わせて最適な寸法に設計することができるために、例えば、レトルト包装や真空包装された食品などの輸送中の振動で商品同士がこすれて発生するピンホール（小さな穴）の発生の可能性が低く、商品の安全性が高く保たれ、また、食品メーカーをはじめ、さまざまな分野で輸送包装の主役として利用され、そして、内容商品に合わせて最適な寸法に設計する段ボール箱は、軽量で、無駄な空間が発生しないためにトラックへの積載効率や輸送効率も高まり、さらに、紙からできている段ボールは１００％再生産可能な天然素材で、万が一、リサイクルされずに放置された場合でも最後は土に還るなどの数々の長所を備えている。
【０００３】
ところで、上記のような段ボール箱は、比較的重い内容商品が箱詰めされた輸送過程で積み替えなどを行う際に、両幅面上方に開口して設けられたそれぞれの手掛け穴に人差し指、中指、薬指、そして小指を揃えて手を掛け、ぶら下げるように持ち運ばれていたが、特に、いずれかの腕のみによって持ち上げると、人差し指外側上方の手掛け穴部分と小指外側上方の手掛け穴部分とから裂ける場合があり、裂けた場合においては運びにくく、ケース売りができないこともあった。そこで、上記課題を解決するために、手掛け穴に替えて、人差し指、中指、薬指、そして小指それぞれを掛けるための指掛け穴を有すことにより、段ボール箱からの荷重を分散し、それぞれの指掛け穴が裂けにくく、また、持ち運びし易い段ボール箱が当該者によって出願（提出日令和５年０９月１１日で、本願書提出日令和５年９月２１日に出願番号通知ハガキ未達）されている。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
当該者によって出願されている段ボール箱は、段ボール箱における両幅面上方部分に人
TIFF
2025048678000002.tif
6
170
曲した湾曲線上又は湾曲線付近上に中心を有して開口されて備えているが、各指掛け穴が両幅面上方部分に開口されて備えているために、各指掛け穴にそれぞれの指を掛けて腕を伸ばした状態で移動する場合に、段ボール箱に運搬人の左右の太股部分が当たり、運びにくいなどの問題もあった。
【０００６】
そこで、本発明は、上記課題を解決するためになされたもので、人差し指、中指、薬指、そして小指それぞれを掛けるための指掛け穴を、段ボール箱における両幅面下方部分に開口して備え、人差し指、中指、薬指、小指と、腹面部分によって段ボール箱を支えることにより、それぞれの指掛け穴上方の段ボール部分が裂けにくく、また、持ち運びし易い段ボール箱を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、請求項１の発明は、段ボール箱における両幅面下方部分に、
TIFF
2025048678000003.tif
7
170
湾曲した湾曲線上又は湾曲線付近上に中心を有して開口されて備えていることを特徴とする段ボール箱である。
【０００８】
請求項２の発明は、段ボール箱における両幅面下方部分に、人差し指、中指、薬指、小
TIFF
2025048678000004.tif
7
170
近上に中心を有して開口されて備えている段ボール箱である。
【０００９】
請求項３の発明は、段ボール箱における両幅面下方部分に、人差し指を掛ける指掛け穴と、中指と薬指との両指を掛ける共通の指掛け穴と、小指を掛ける指掛け穴と、をそれぞれ開口して備えている段ボール箱である。
【００１０】
請求項４の発明は、段ボール箱における両幅面下方部分に、人差し指と中指との両指を掛ける共通の指掛け穴と、薬指と小指との両指を掛ける共通の指掛け穴と、をそれぞれ開口して備えている段ボール箱である。
（【００１１】以降は省略されています）
