公開番号2025167179
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071558
出願日2024-04-25
発明の名称スパウト容器
出願人株式会社吉野工業所
代理人個人
主分類B65D 33/38 20060101AFI20251030BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】流量調整が可能であり、大量吐出と少量吐出との使い分けが容易であるスパウト容器スパウト容器を提供する。
【解決手段】流動物収納用の柔軟な袋体2と、この袋体2の上辺7に装着されたスパウト10と、を具備する。袋体2は、厚み方向Tに比べて幅方向Wに大きい形態を有する。スパウト10は、前記上辺7に液密に挿着され、かつ、袋体2の内外を連通させる縦向きの貫通孔14を有するシール部11と、貫通孔14に連続させて前記シール部11の上側に配備された吐出部15と、厚み方向Tの貫通孔14の両側から袋体2内へ垂設された一対の脚部20とからなる。一対の脚部20は、厚み方向Tの内側へ押し込む操作により、一対の脚部20の間に大面積通路P1が画成される第1位置S1から、一対の脚部20の間に小面積通路P2が画成される第2位置S2へ変位する。
【選択図】図1
特許請求の範囲【請求項１】
流動物収納用の柔軟な袋体(２)と、
この袋体(２)の上辺(７)に装着されたスパウト(１０)と、を具備し、
前記袋体(２)は、厚み方向(Ｔ)に比べて幅方向(Ｗ)に大きい形態を有し、
前記スパウト(１０)は、前記上辺(７)に液密に挿着され、かつ、前記袋体(２)の内外を連通させる縦向きの貫通孔(１４)を有するシール部(１１)と、
前記貫通孔(１４)に連続させて前記シール部(１１)の上側に配備された吐出部(１５)と、
前記厚み方向(Ｔ)の前記貫通孔(１４)の両側から前記袋体(２)内へ垂設された一対の脚部(２０)とからなり、
これら一対の脚部(２０)は、前記袋体(２)の外側から前記厚み方向(Ｔ)の内側へ押し込む操作により、前記一対の脚部(２０)の間に大面積通路(Ｐ１)が画成される第１位置(Ｓ１)から、前記一対の脚部(２０)の間に小面積通路(Ｐ２)が画成される第２位置(Ｓ２)へ変位することが可能に構成したことを特徴とする、スパウト容器。
続きを表示（約 460 文字）【請求項２】
前記一対の脚部(２０)は、前記貫通孔(１４)の周囲から垂設される脚筒(１８)に一対の切割り(１９)を穿設することにより、下方から見て弧状の形態に形成されたことを特徴とする、請求項１に記載のスパウト容器。
【請求項３】
前記一対の脚部(２０)は、前記厚み方向(Ｔ)への押込み操作により、前記小面積通路(Ｐ２)をさらに狭める一対の邪魔手段(２４)を有しており、
各邪魔手段(２４)は、前記脚部(２０)の一部であって、その脚部(２０)の輪郭(Ｃ)に沿った状態から、前記押込み操作によって内側に撓むことで前記小面積通路(Ｐ２)に突入することが可能に形成されたことを特徴とする、請求項１又は請求項２に記載のスパウト容器。
【請求項４】
前記各邪魔手段(２４)は、前記各脚部(２０)に複数のスリット(２２)を穿設することにより、これらスリット(２２)の間に形成されかつ長手方向の両端側で支持させた可撓片(２４)であることを特徴とする、請求項３に記載のスパウト容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スパウト容器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
この種の容器として、流動物収納用の袋体の上辺に、この袋体の内外を連通させる縦筒形のスパウトの筒軸方向中間部分を溶着させたものが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特許第２９３４６１１号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の容器のスパウトは、袋体に溶着した中間部分が小さく（短く）、吐出量を調整できないため、内容物を過剰にかけ過ぎてしまうおそれがあった。
【０００５】
本発明の目的は、流量調整が可能であり、大量吐出と少量吐出との使い分けが容易であるスパウト容器を提供することである。
【課題を解決するための手段】
【０００６】
第１の手段は、流動物収納用の柔軟な袋体２と、
この袋体２の上辺７に装着されたスパウト１０と、を具備し、
前記袋体２は、厚み方向Ｔに比べて幅方向Ｗに大きい形態を有し、
前記スパウト１０は、前記上辺７に液密に挿着され、かつ、前記袋体２の内外を連通させる縦向きの貫通孔１４を有するシール部１１と、
前記貫通孔１４に連続させて前記シール部１１の上側に配備された吐出部１５と、
前記厚み方向Ｔの前記貫通孔１４の両側から前記袋体２内へ垂設された一対の脚部２０とからなり、
これら一対の脚部２０は、前記袋体２の外側から前記厚み方向Ｔの内側へ押し込む操作により、前記一対の脚部２０の間に大面積通路Ｐ１が画成される第１位置Ｓ１から、前記一対の脚部２０の間に小面積通路Ｐ２が画成される第２位置Ｓ２へ変位することが可能に構成した。
【０００７】

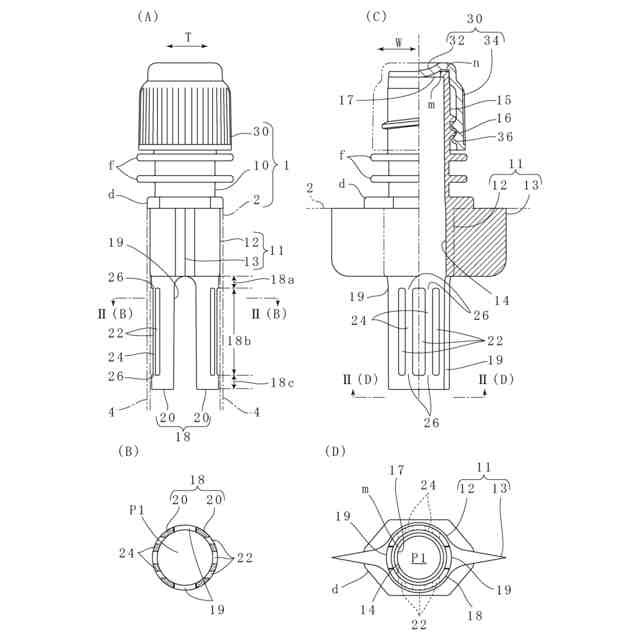

本手段では、図１に示す如く、柔軟な袋体２の上辺７に装着されたスパウト１０のシール部１１に袋体２の内外を連通させる貫通孔１４を設け、かつ、図２（Ａ）に示す如く、その厚み方向Ｔの貫通孔１４の両側から一対の脚部２０を垂設させている。

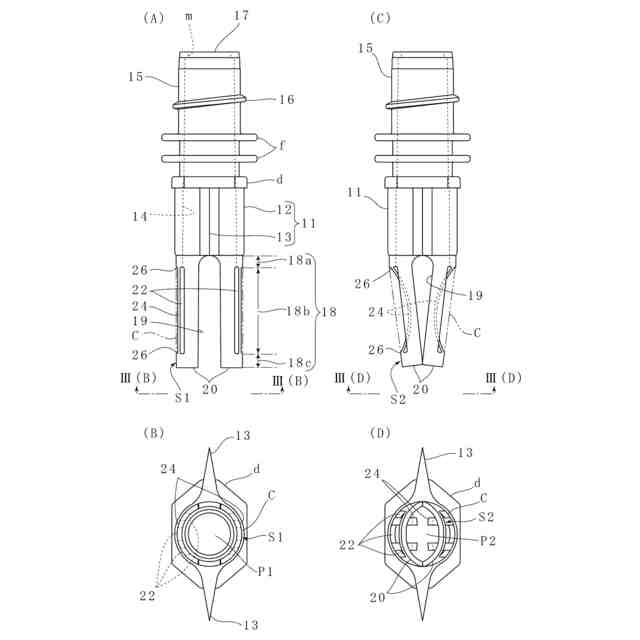

これら一対の脚部２０は、袋体２の外側から厚み方向Ｔの内側へ押し込む操作により、一対の脚部２０の間に大面積通路Ｐ１が画成される第１位置Ｓ１（図３（Ａ）及び図３（Ｂ）参照）から、一対の脚部２０の間に小面積通路Ｐ２が画成される第２位置Ｓ２（図３（Ｃ）及び図３（Ｄ）参照）へ変位することが可能に構成した。
この構造によれば、貫通孔１４に至る通路の面積を絞ることで、適切に流量を調整することができる。
【０００８】
第２の手段は、第１の手段を有し、かつ前記一対の脚部２０は、前記貫通孔１４の周囲から垂設される脚筒１８に一対の切割り１９を穿設することにより、下方から見て弧状の形態に形成された。
【０００９】
本手段では、図２（Ｂ）に示す如く、一対の脚部２０は、貫通孔１４の周囲から垂設される脚筒１８に一対の切割り１９を穿設することにより、下方から見て弧状の形態に形成された。
この構造によれば、図３（Ｂ）に示す円形の大面積通路Ｐ１から図３（Ｄ）に示す紡錘形の小面積通路Ｐ２への変形が可能となり、流量を確実に調整できる。
【００１０】

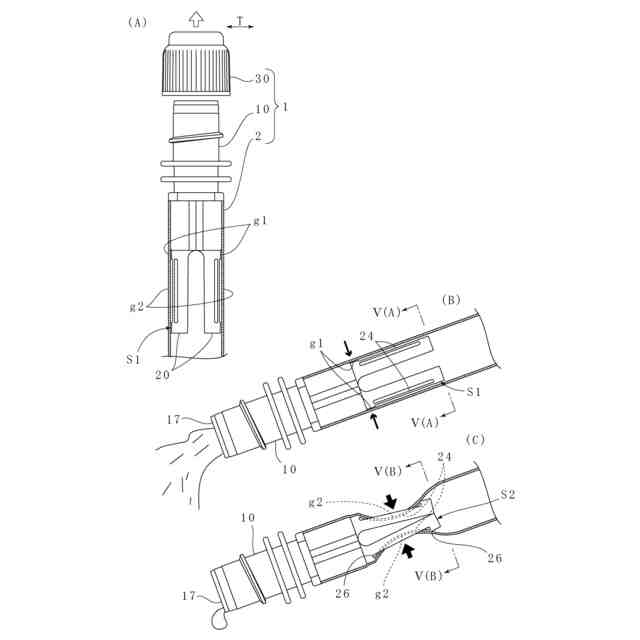

第３の手段は、第１の手段又は第２の手段を有し、かつ前記一対の脚部２０は、前記厚み方向Ｔへの押込み操作により、前記小面積通路Ｐ２をさらに狭める一対の邪魔手段２４を有しており、

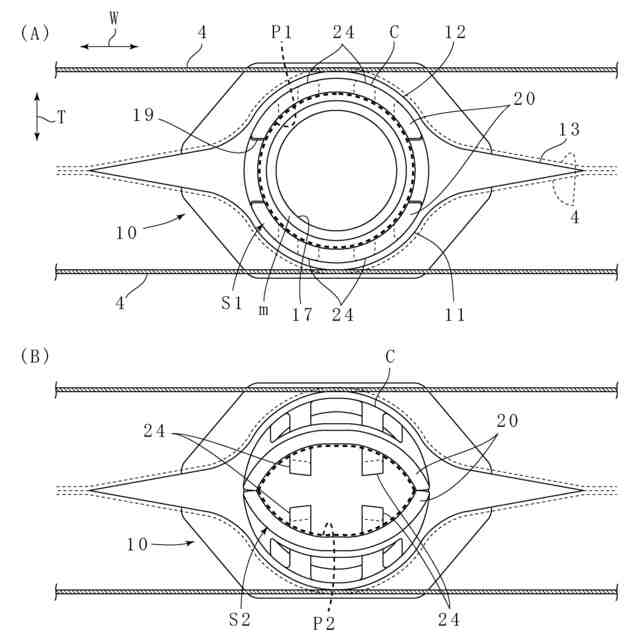

各邪魔手段２４は、前記脚部２０の一部であって、その脚部２０の輪郭Ｃに沿った状態から、前記押込み操作によって内側に撓むことで前記小面積通路Ｐ２に突入することが可能に形成された。
（【００１１】以降は省略されています）
