公開番号2025168809
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073579
出願日2024-04-30
発明の名称把手付きボトル
出願人株式会社吉野工業所
代理人個人,個人,個人,個人
主分類B65D 23/10 20060101AFI20251105BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】軽量化を図っても握りやすい把持部を有する把手付きボトルを得る。

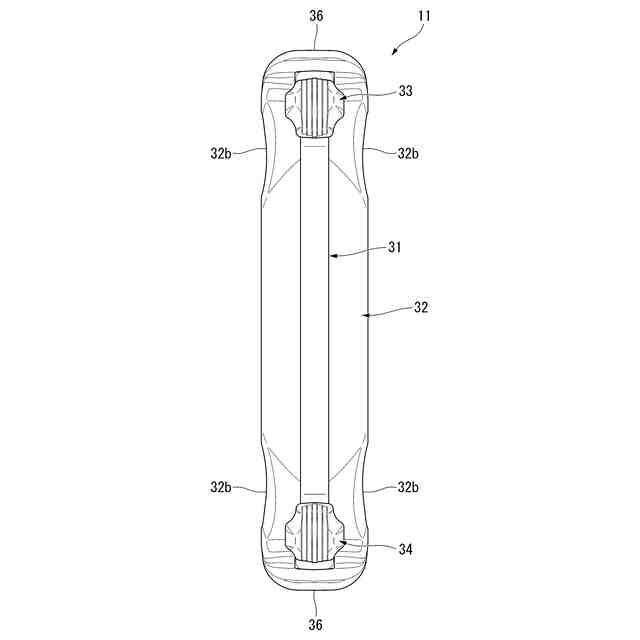

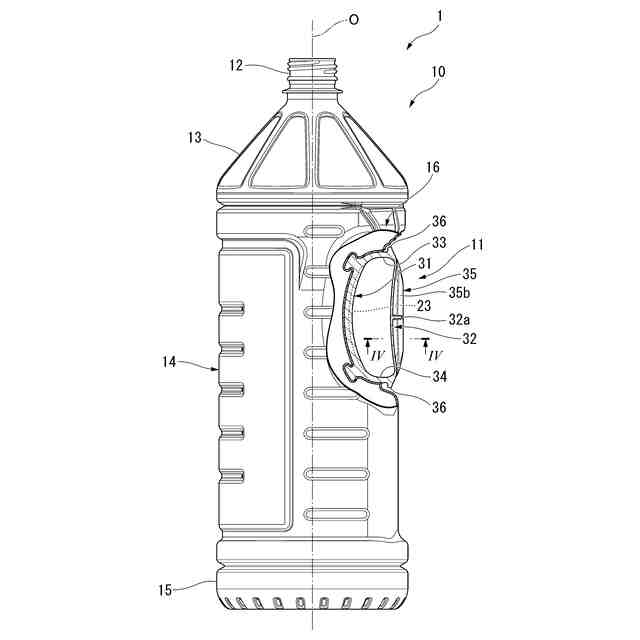

【解決手段】上下方向に延びる中心軸線Oを有するボトル10の胴部14に把手11が取付けられ、把手は、胴部に固定された固定部31と、固定部から径方向のうちの後方に離れて設けられ、上下方向に延びる把持部32と、固定部および把持部それぞれの上端部同士を連結した上連結部33と、固定部および把持部それぞれの下端部同士を連結した下連結部34と、を備え、把持部は、表裏面が前後方向を向く板状に形成され、把持部は、上下方向に沿う縦断面視で前方に向けて突の曲線状を呈し、かつ上下方向に直交する横断面視で前方に向けて突の曲線状を呈するように湾曲している。
【選択図】図1
特許請求の範囲【請求項１】
上下方向に延びる中心軸線を有するボトルの胴部に把手が取付けられ、
前記把手は、
前記胴部に固定された固定部と、
前記固定部から径方向のうちの後方に離れて設けられ、上下方向に延びる把持部と、
前記固定部および前記把持部それぞれの上端部同士を連結した上連結部と、
前記固定部および前記把持部それぞれの下端部同士を連結した下連結部と、を備え、
前記把持部は、表裏面が前後方向を向く板状に形成され、

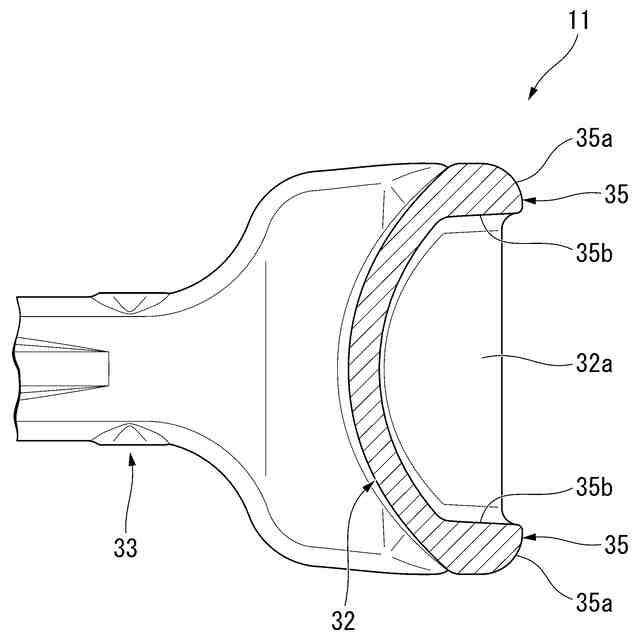

前記把持部は、上下方向に沿う縦断面視で前方に向けて突の曲線状を呈し、かつ上下方向に直交する横断面視で前方に向けて突の曲線状を呈するように湾曲している、把手付きボトル。
続きを表示（約 260 文字）【請求項２】

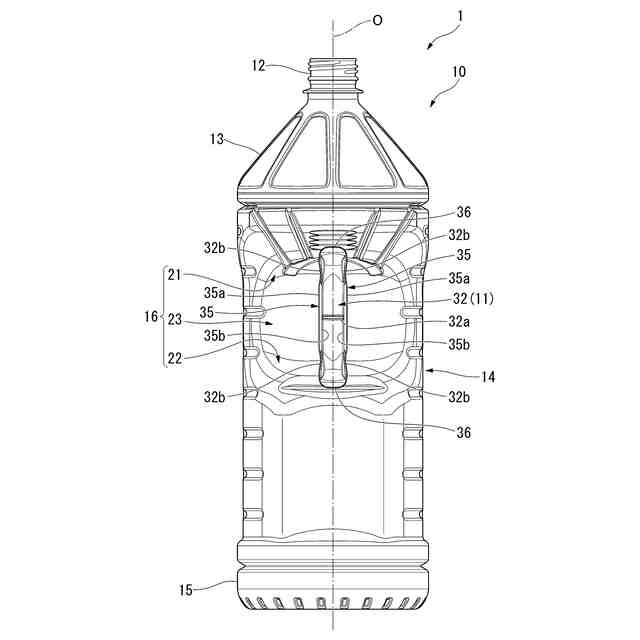

前記把持部における左右方向の両端部には、後方に向けて突出し、上下方向に延びるとともに、表裏面が左右方向を向く側板部が設けられ、
前記側板部において、左右方向の外側を向く外面のうちの少なくとも後部は、上下方向に直交する横断面視で左右方向の外側に向けて突の曲線状を呈する、請求項１に記載の把手付きボトル。
【請求項３】
前記把持部の左右方向の両端部における上下方向の両端部には、左右方向の内側に向けて窪むくびれ部が形成されている、請求項１または２に記載の把手付きボトル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、把手付きボトルに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、上下方向に延びる中心軸線を有するボトルの胴部に把手が取付けられ、把手は、胴部に固定された固定部と、固定部から径方向のうちの後方に離れて設けられ、上下方向に延びる把持部と、固定部および把持部それぞれの上端部同士を連結した上連結部と、固定部および把持部それぞれの下端部同士を連結した下連結部と、を備えた、把手付きボトルが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０７９４９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、前記従来の把手付きボトルでは、例えば、把持部の幅を狭めたり、把持部の厚さを薄くしたりすることで、把手の軽量化を図ると、把持部を把持しにくくなるという問題があった。
【０００５】
本発明は、軽量化を図っても握りやすい把持部を有する把手付きボトルを提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る把手付きボトルは、上下方向に延びる中心軸線を有するボトルの胴部に把手が取付けられ、前記把手は、前記胴部に固定された固定部と、前記固定部から径方向のうちの後方に離れて設けられ、上下方向に延びる把持部と、前記固定部および前記把持部それぞれの上端部同士を連結した上連結部と、前記固定部および前記把持部それぞれの下端部同士を連結した下連結部と、を備え、前記把持部は、表裏面が前後方向を向く板状に形成され、前記把持部は、上下方向に沿う縦断面視で前方に向けて突の曲線状を呈し、かつ上下方向に直交する横断面視で前方に向けて突の曲線状を呈するように湾曲している。
【０００７】
把持部が、上下方向に沿う縦断面視で前方に向けて突の曲線状を呈し、かつ上下方向に直交する横断面視で前方に向けて突の曲線状を呈するように湾曲しているので、把持部を握ったときに、把持部のうちの前方を向く前面に指を沿わせやすくなり、把持部を握りやすくすることができる。
把持部が、前述のように湾曲した板状に形成されていて、中実の棒状に形成されていないので、把手の軽量化を図ることができる。
【０００８】
前記把持部における左右方向の両端部には、後方に向けて突出し、上下方向に延びるとともに、表裏面が左右方向を向く側板部が設けられ、前記側板部において、左右方向の外側を向く外面のうちの少なくとも後部は、上下方向に直交する横断面視で左右方向の外側に向けて突の曲線状を呈してもよい。
【０００９】
把持部における左右方向の両端部に設けられた側板部において、左右方向の外側を向く外面のうちの少なくとも後部が、上下方向に直交する横断面視で左右方向の外側に向けて突の曲線状を呈するので、把持部において、握った指との接触面積を広く確保することができるとともに、把持部において、握った指に食い込む角部分を生じにくくすることが可能になり、把持部を握る指に痛みを感じさせにくくすることができる。
【００１０】
前記把持部の左右方向の両端部における上下方向の両端部には、左右方向の内側に向けて窪むくびれ部が形成されてもよい。
（【００１１】以降は省略されています）
