公開番号2025152171
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053948
出願日2024-03-28
発明の名称ポンプ式吐出器
出願人株式会社吉野工業所
代理人個人
主分類B65D 47/34 20060101AFI20251002BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】従来と同じようにして内容液を吐出することが可能であって、更にリサイクル性にも優れるポンプ式吐出器を提案する。
【解決手段】ポンプ式吐出器100は、ヘッド11及びキャップ10の何れか一方に、ヘッド11及びキャップ10の何れか他方に向けて延出された延出部11eが設けられ、ヘッド11及びキャップ10の何れか他方に、ヘッド11をキャップ10に向けて前進させた際に延出部11eによってステム7aの中心軸線Oに近づく向きに撓む弾性片10mが設けられ、延出部11eにおける弾性片10mに接触する内周面11e1の横断面形状は、中心軸線Oを中心とする円弧状であって、弾性片10mにおける延出部11eに接触する外周面10n2の横断面形状は、頂点10n3が径方向外側に位置して頂点10n3が延出部11eにおける内周面11e1に接触するV字状である。
【選択図】図1
特許請求の範囲【請求項１】
内容液を収容する容器の口部に装着されるキャップと、該キャップにより該口部に保持されステムが進退移動することによって駆動するポンプと、内容液を外界に吐出させる吐出口を有するとともに該ステムに連結するヘッドと、を備え、該ヘッドを該キャップに向けて移動させることによって該容器内の内容液を該吐出口から吐出させるポンプ式吐出器において、
前記ヘッド及び前記キャップの何れか一方に、該ヘッド及び該キャップの何れか他方に向けて延出された延出部が設けられ、
前記ヘッド及び前記キャップの何れか他方に、該ヘッドを該キャップに向けて前進させた際に前記延出部によって前記ステムの中心軸線に近づく向きに撓む弾性片が設けられ、
前記延出部における前記弾性片に接触する内周面の横断面形状は、前記中心軸線を中心とする円弧状であって、
前記弾性片における前記延出部に接触する外周面の横断面形状は、頂点が径方向外側に位置して該頂点が前記延出部における前記内周面に接触するＶ字状であるポンプ式吐出器。
続きを表示（約 85 文字）【請求項２】
前記ヘッド及び前記キャップの何れか他方に、前記弾性片が、前記中心軸線を周回する向きに等間隔で複数設けられた請求項１に記載のポンプ式吐出器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポンプ式吐出器に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
ポンプ式吐出器として、容器の口部に装着されるキャップと、キャップにより口部に保持されステムが進退移動することによって駆動するポンプと、ステムに連結するヘッドとを備え、ヘッドをキャップに向けて移動させることによって容器内の内容液をヘッドの吐出口から吐出させるものが既知である（例えば特許文献１参照）。
【０００３】
このようなポンプ式吐出器の内部には、特許文献１に示されているように、キャップに向けて前進させたヘッドを初期位置に向けて復帰させるためにコイルスプリングが設けられている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－３１９５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところでこのようなポンプ式吐出器は、大部分の部材は合成樹脂製であるものの、コイルスプリングは金属製である。このため使用後に廃棄するにあたって、このままの状態では樹脂品としてリサイクルすることができない。また一般にこの種のポンプ式吐出器は、通常の使用時において部材が外れてしまうことを避けるべく、例えば嵌合等によって部材同士は強固に固定されている。従って、ポンプ式吐出器を分解してコイルスプリングと他の部材とに分別するにも手間を要することとなる。
【０００６】
本発明はこのような問題点を解決することを課題とするものであって、従来と同じようにして内容液を吐出することが可能であって、更にリサイクル性にも優れるポンプ式吐出器を提案することを目的とする。
【課題を解決するための手段】
【０００７】
本発明のポンプ式吐出器は、内容液を収容する容器の口部に装着されるキャップと、該キャップにより該口部に保持されステムが進退移動することによって駆動するポンプと、内容液を外界に吐出させる吐出口を有するとともに該ステムに連結するヘッドと、を備え、該ヘッドを該キャップに向けて移動させることによって該容器内の内容液を該吐出口から吐出させるものであり、前記ヘッド及び前記キャップの何れか一方に、該ヘッド及び該キャップの何れか他方に向けて延出された延出部が設けられ、前記ヘッド及び前記キャップの何れか他方に、該ヘッドを該キャップに向けて前進させた際に前記延出部によって前記ステムの中心軸線に近づく向きに撓む弾性片が設けられ、前記延出部における前記弾性片に接触する内周面の横断面形状は、前記中心軸線を中心とする円弧状であって、前記弾性片における前記延出部に接触する外周面の横断面形状は、頂点が径方向外側に位置して該頂点が前記延出部における前記内周面に接触するＶ字状である。
【発明の効果】
【０００８】
本発明のポンプ式吐出器によれば、ヘッドをキャップに向けて前進させた際、延出部によって弾性片がステムの中心軸線に近づく向きに撓むため、撓んだ弾性片が復元する際にヘッドを初期位置に向けて復帰させることができる。また金属製のコイルスプリングに換えて上記のような弾性片を用いているため、使用後は、従来のポンプ式吐出器で行っていた金属部品を分別する作業は必要がなく、またそのまま樹脂品として再利用することができるためリサイクル性にも優れる。ところでヘッドを前進させる際、延出部が弾性片に対して摺動しているため、種々の原因によって摺動抵抗が大きくなったり変動したりするおそれがあり、このような場合は操作性が損なわれることになる。ここで本願発明者が検討を重ねたところ、上記のように延出部の内周面の横断面形状を、中心軸線を中心とする円弧状とし、弾性片の外周面の横断面形状を、頂点が径方向外側に位置してこの頂点が延出部の内周面に接触するＶ字状とする場合は、摺動抵抗を低減させ、また摺動抵抗の変動を抑制することが可能であることが認められた。すなわち本発明のポンプ式吐出器によれば、摺動抵抗に関する不具合が抑制されて従来と同じような操作性を得ることができる。
【図面の簡単な説明】
【０００９】

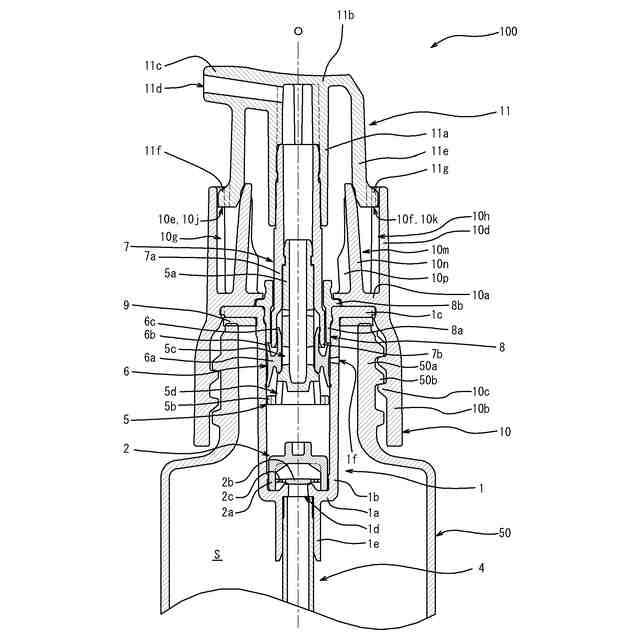

本発明に係るポンプ式吐出器の一実施形態に関し、ヘッドが後退限に位置する状態での側面視における断面図である。

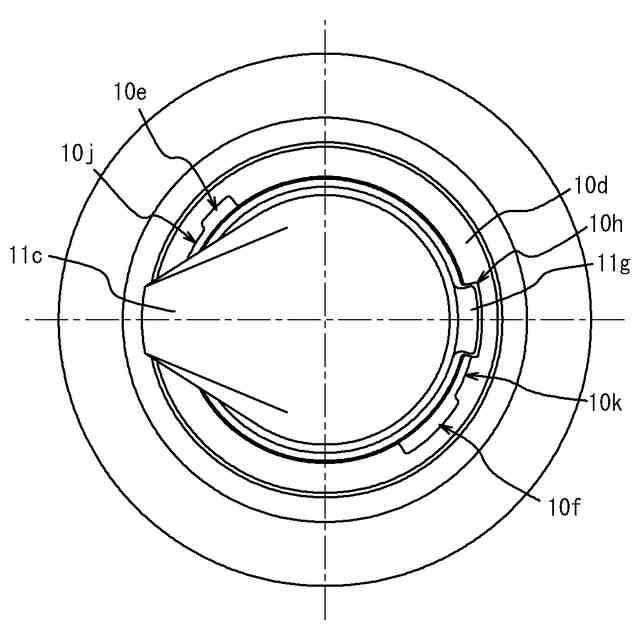

図１に示したポンプ式吐出器の平面図である。
図１に示したポンプ式吐出器に関し、ヘッドが前進限に位置する状態での側面視における断面図である。
図３のＡ－Ａに沿う断面図である。

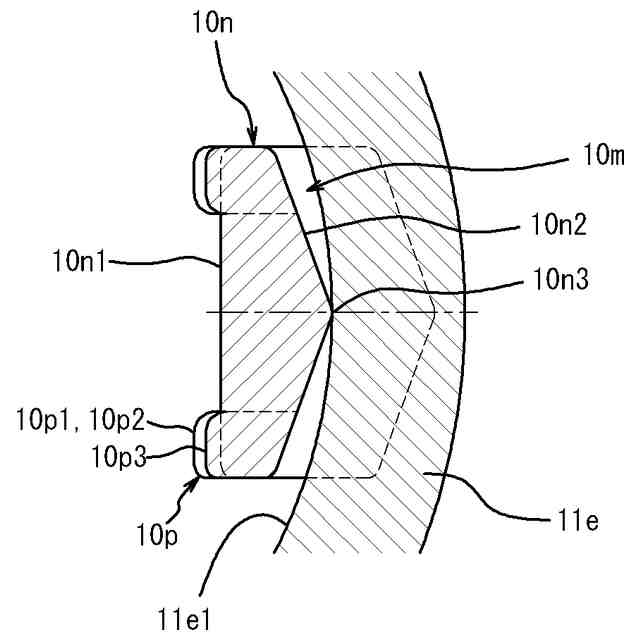

図４ＡのＢ部における部分拡大図である。
弾性片の初期状態における側面視での断面図である。
比較例のポンプ式吐出器に関し、図４Ａに対応する断面図である。
図５ＡのＣ部における部分拡大図である。
ヘッドを押圧した際のヘッドの移動距離と押圧力との関係を示した図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら本発明に係るポンプ式吐出器の一実施形態であるポンプ式吐出器１００について説明する。なお、本明細書等において上下方向とは、図示した中心軸線Ｏ（後述するステム７ａの中心軸線）に沿う向きであって、パイプ４が位置する側が「下」であり、ヘッド１１が位置する側が「上」である。また径方向とは、中心軸線Ｏに対して垂直な面内で中心軸線Ｏと直交する方向であり、周方向とは、この面内で中心軸線Ｏを中心として周回する方向である。
（【００１１】以降は省略されています）
