公開番号2025142908
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042519
出願日2024-03-18
発明の名称吐出器
出願人株式会社吉野工業所
代理人個人,個人,個人,個人
主分類B65D 47/34 20060101AFI20250924BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】嵌合筒部、若しくはステムが膨潤しても、嵌合筒部とステムの上端部との間のシール性を確保する。

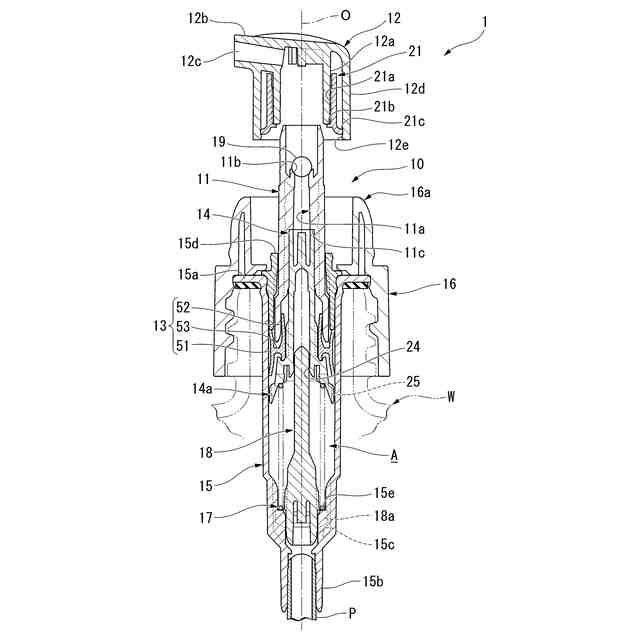

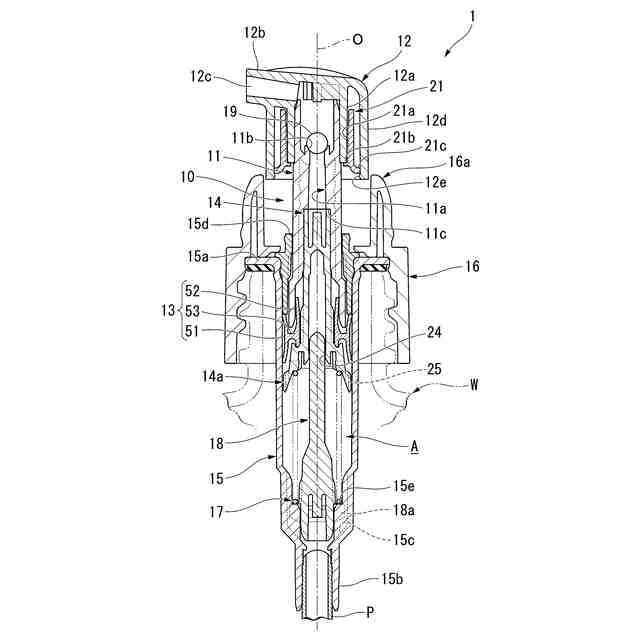

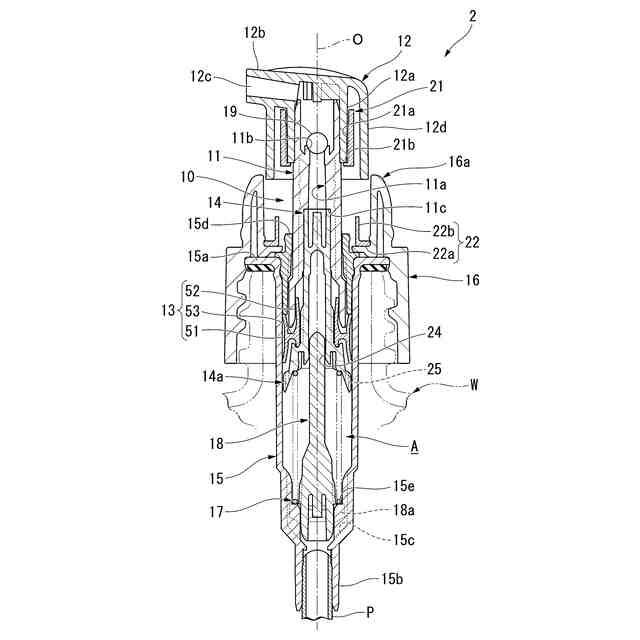

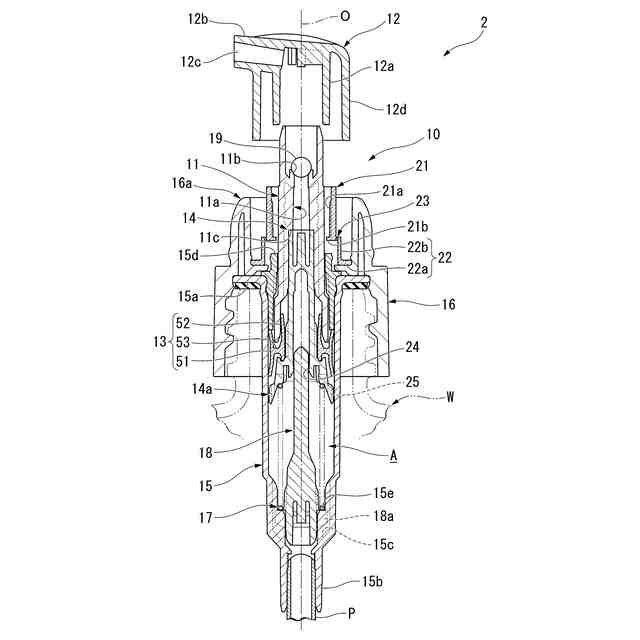

【解決手段】内容液が収容された容器体Wの口部に上方付勢状態で下方移動可能に設けられるステム11を有するポンプ10と、ステムの上端部に嵌合された嵌合筒部12aを有するとともに、ノズル孔12cが形成された押下ヘッド12と、を備え、口部に装着した状態で、押下ヘッドを押下してステムを下方に移動させポンプを作動させることにより、内容液をステム内を通してノズル孔から吐出する吐出器1であって、押下ヘッドは、ポリオレフィン系樹脂で形成され、ステムの上端部と嵌合筒部との嵌合部分には、ステムおよび押下ヘッドとは別部品の支持リング21が外装されている。
【選択図】図1
特許請求の範囲【請求項１】
内容液が収容された容器体の口部に上方付勢状態で下方移動可能に設けられるステムを有するポンプと、
前記ステムの上端部に嵌合された嵌合筒部を有するとともに、ノズル孔が形成された押下ヘッドと、を備え、
前記口部に装着した状態で、前記押下ヘッドを押下して前記ステムを下方に移動させ前記ポンプを作動させることにより、前記内容液を前記ステム内を通して前記ノズル孔から吐出する吐出器であって、
前記押下ヘッドは、ポリオレフィン系樹脂で形成され、
前記ステムの上端部と前記嵌合筒部との嵌合部分には、前記ステムおよび前記押下ヘッドとは別部品の支持リングが外装されている、吐出器。
続きを表示（約 200 文字）【請求項２】
前記支持リングの内周面には、径方向の内側に向けて突出し、上下方向に延びる複数の縦リブが周方向に間隔をあけて形成されている、請求項１に記載の吐出器。
【請求項３】
前記押下ヘッドは、前記支持リングを径方向の外側から囲う外筒部を備え、
前記外筒部の内周面に、前記支持リングを前記支持リングの下方から支持する支持突起が形成されている、請求項１または２に記載の吐出器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吐出器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来から、例えば下記特許文献１に示されるような、内容液が収容された容器体の口部に上方付勢状態で下方移動可能に設けられるステムを有するポンプと、ステムの上端部に嵌合された嵌合筒部を有するとともに、ノズル孔が形成された押下ヘッドと、を備え、口部に装着した状態で、押下ヘッドを押下してステムを下方に移動させポンプを作動させることにより、内容液をステム内を通してノズル孔から吐出する吐出器が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－４１２６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
内容液の種類によっては、嵌合筒部、若しくはステムが膨潤し、嵌合筒部とステムの上端部との間のシール性を確保することが困難になるおそれがある。
このような問題を解決するための手段として、例えば上記特許文献１に示されるように、押下ヘッドの嵌合筒部、およびステムの上端部のうちのいずれか一方を二重筒状に形成し、いずれか一方によりいずれか他方を径方向の両側から挟み込んだ構成が知られている。
しかしながら、嵌合筒部、若しくはステムの膨潤を抑えることができず、嵌合筒部とステムの上端部との間のシール性を依然として確保することができないおそれがある。
【０００５】
本発明は、嵌合筒部、若しくはステムが膨潤しても、嵌合筒部とステムの上端部との間のシール性を確保することができる吐出器を提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る吐出器は、内容液が収容された容器体の口部に上方付勢状態で下方移動可能に設けられるステムを有するポンプと、前記ステムの上端部に嵌合された嵌合筒部を有するとともに、ノズル孔が形成された押下ヘッドと、を備え、前記口部に装着した状態で、前記押下ヘッドを押下して前記ステムを下方に移動させ前記ポンプを作動させることにより、前記内容液を前記ステム内を通して前記ノズル孔から吐出する吐出器であって、前記押下ヘッドは、ポリオレフィン系樹脂で形成され、前記ステムの上端部と前記嵌合筒部との嵌合部分には、前記ステムおよび前記押下ヘッドとは別部品の支持リングが外装されている。
【０００７】
ステムの上端部と押下ヘッドの嵌合筒部との嵌合部分に、ステムおよび押下ヘッドとは別部品の支持リングが外装されているので、支持リングが内容液により膨潤するのを防ぐことが可能になり、嵌合筒部、若しくはステムが内容液によって膨潤しても、支持リングが、ステムの上端部と押下ヘッドの嵌合筒部との嵌合部分を径方向の外側から支持することにより、嵌合筒部とステムの上端部との間のシール性を確保することができる。
押下ヘッドが、ポリオレフィン系樹脂で形成されているので、吐出器のうち外部に露出して使用者の目に触れやすい押下ヘッドを所望の色調で容易に形成することができる。
【０００８】
前記支持リングの内周面には、径方向の内側に向けて突出し、上下方向に延びる複数の縦リブが周方向に間隔をあけて形成されてもよい。
【０００９】
支持リングの内周面に、複数の縦リブが周方向に間隔をあけて形成されているので、支持リングの内周面と、ステムの上端部と押下ヘッドの嵌合筒部との嵌合部分と、の接触面積を抑えることが可能になり、支持リングを前述の嵌合部分に少ない押込み力で容易に外装することができる。
【００１０】
前記押下ヘッドは、前記支持リングを径方向の外側から囲う外筒部を備え、前記外筒部の内周面に、前記支持リングを前記支持リングの下方から支持する支持突起が形成されてもよい。
（【００１１】以降は省略されています）
