特許ウォッチ

公開番号2025146579
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024099240
出願日2024-06-20
発明の名称ポリエステル組成物およびその製品
出願人南亞塑膠工業股分有限公司,NAN YA PLASTICS CORPORATION
代理人個人
主分類C08L 67/02 20060101AFI20250926BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【目的】優れた物理特性および加工性を有するポリエステル組成物およびその製品を提供する。
【解決手段】ポリエステル組成物は、ポリエチレンテレフタレート(A)、無機粉末(B)、核剤(C)、滑剤(D)、および酸化防止剤(E)を含む。
【選択図】なし

特許請求の範囲【請求項１】
ポリエチレンテレフタレート（Ａ）と、
無機粉末（Ｂ）と、
核剤（Ｃ）と、
滑剤（Ｄ）と、
酸化防止剤（Ｅ）と、
を含むポリエステル組成物。
続きを表示（約 900 文字）【請求項２】
前記ポリエステル組成物が、ガラス繊維を含まない請求項１に記載のポリエステル組成物。
【請求項３】
前記ポリエチレンテレフタレート（Ａ）の固有粘度が、０．７ｄＬ／ｇ～１ｄＬ／ｇである請求項１に記載のポリエステル組成物。
【請求項４】
前記無機粉末（Ｂ）が、タルク、酸化チタン、二酸化ケイ素、雲母、炭酸カルシウム、硫酸カルシウムウィスカー、またはこれらの組み合わせを含む請求項１に記載のポリエステル組成物。
【請求項５】
前記核剤（Ｃ）が、有機酸ナトリウム塩を含む請求項１に記載のポリエステル組成物。
【請求項６】
前記滑剤（Ｄ）が、ステアリン酸塩類、ポリエチレンワックス、シロキサン改質物、フッ素系樹脂、またはこれらの組み合わせを含む請求項１に記載のポリエステル組成物。
【請求項７】
前記酸化防止剤（Ｅ）が、ヒンダードフェノール類酸化防止剤、フェノール類酸化防止剤、亜リン酸エステル類酸化防止剤、複合型酸化防止剤、またはこれらの組み合わせを含む請求項１に記載のポリエステル組成物。
【請求項８】
他の重合体（Ｆ）、相溶化剤（Ｇ）、またはこれらの組み合わせをさらに含み、
前記他の重合体（Ｆ）が、前記ポリエチレンテレフタレート（Ａ）を含まない請求項１に記載のポリエステル組成物。
【請求項９】
前記他の重合体（Ｆ）が、ポリプロピレン、ナイロン６、ナイロン６６、ナイロン１２、またはこれらの組み合わせを含む請求項８に記載のポリエステル組成物。
【請求項１０】
前記相溶化剤（Ｇ）が、エチレン－アクリル酸メチル－グリシジルメタクリレート三元共重合体、メタクリル酸グリシジルグラフト化ポリオレフィンエラストマー、スチレン－エチレン／ブチレン－スチレン共重合体、無水マレイン酸グラフト化スチレン－エチレン／ブチレン－スチレンブロック共重合体、またはこれらの組み合わせを含む請求項８に記載のポリエステル組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリエステル組成物に関するものであり、特に、低温条件で加工することのできるポリエステル組成物およびその製品に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
ポリエチレンテレフタレート（polyethylene terephthalate, PET）は、優れた引張強度と曲げ強度を有するため、例えば、食器、留め具、ファスナー、布地などのように、応用できる範囲が非常に広い。現在、一般的な耐熱性のポリエチレンテレフタレート材料は、ガラス繊維を添加することによって耐熱性を改善している。しかしながら、ガラス繊維を含むポリエチレンテレフタレート材料は、硬度と脆性が高いため、流動性が悪く、さらなる応用が困難になり、加工性が低い。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は、優れた物理特性および加工性を有するポリエステル組成物およびその製品を提供する。
【課題を解決するための手段】
【０００４】
本発明のポリエステル組成物は、ポリエチレンテレフタレート（Ａ）、無機粉末（Ｂ）、核剤（Ｃ）、滑剤（Ｄ）、および酸化防止剤（Ｅ）を含む。
【０００５】
本発明の１つの実施形態において、上述したポリエステル組成物は、ガラス繊維を含まない。
【０００６】
本発明の１つの実施形態において、上述したポリエチレンテレフタレート（Ａ）の固有粘度（intrinsic viscosity, IV）は、０．７ｄＬ／ｇ～１ｄＬ／ｇである。
【０００７】
本発明の１つの実施形態において、上述した無機粉末（Ｂ）は、タルク、二酸化チタン、二酸化ケイ素、雲母、炭酸カルシウム、硫酸カルシウムウィスカー、またはそれらの組み合わせを含む。
【０００８】
本発明の１つの実施形態において、上述した核剤（Ｃ）は、有機酸ナトリウム塩を含む。
【０００９】
本発明の１つの実施形態において、上述した滑剤（Ｄ）は、ステアリン酸塩類、ポリエチレンワックス、シロキサン改質物、フッ素系樹脂、またはそれらの組み合わせを含む。
【００１０】
本発明の１つの実施形態において、上述した酸化防止剤（Ｅ）は、ヒンダードフェノール類酸化防止剤、フェノール類酸化防止剤、亜リン酸エステル類酸化防止剤、複合型酸化防止剤、またはそれらの組み合わせを含む。

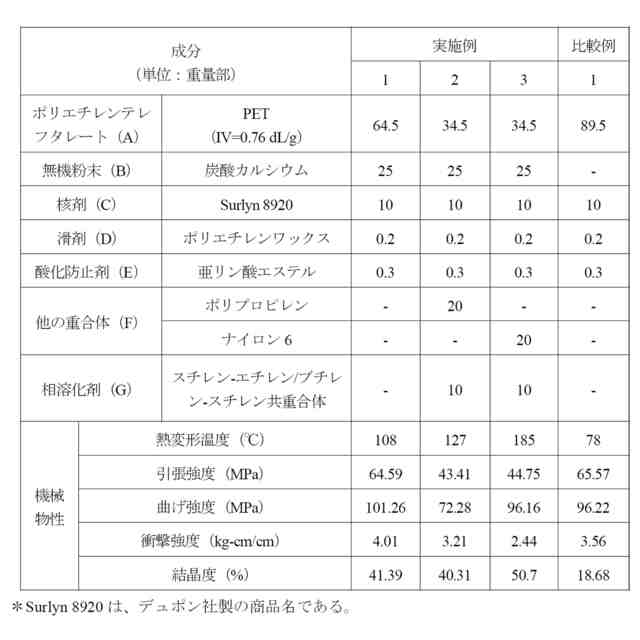

（【００１１】以降は省略されています）

関連特許
