特許ウォッチ

公開番号2025162940
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024095633
出願日2024-06-13
発明の名称樹脂組成物
出願人南亞塑膠工業股分有限公司,NAN YA PLASTICS CORPORATION
代理人個人
主分類C08L 63/00 20060101AFI20251021BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【目的】性能と加工性を兼ね備えた基板を製造することのできる樹脂組成物を提供する。
【解決手段】樹脂組成物は、樹脂、第1充填剤、第2充填剤、および第3充填剤を含む。樹脂は、エポキシ樹脂、ビスマレイミド樹脂、硬化剤、またはその組み合わせを含む。第1充填剤は、第1粒径を有する。第2充填剤は、第2粒径を有する。第3充填剤は、第3粒径を有する。第1粒径は、第2粒径より大きく、第2粒径は、第3粒径より大きい。
【選択図】なし

特許請求の範囲【請求項１】
エポキシ樹脂、ビスマレイミド樹脂、硬化剤、またはその組み合わせを含む樹脂と、
第１粒径を有する第１充填剤と、
第２粒径を有する第２充填剤と、
第３粒径を有する第３充填剤と、
を含み、前記第１粒径が、前記第２粒径より大きく、前記第２粒径が、前記第３粒径より大きい樹脂組成物。
続きを表示（約 890 文字）【請求項２】
前記第１粒径の範囲が、０．５μｍ以上１μｍ以下であり、前記第２粒径の範囲が、０．１μｍ以上０．３μｍ以下であり、前記第３粒径の範囲が、０．１μｍ未満である請求項１に記載の樹脂組成物。
【請求項３】
前記第１充填剤、前記第２充填剤、および前記第３充填剤のうち少なくとも２つが、同じである請求項１に記載の樹脂組成物。
【請求項４】
前記第１充填剤、前記第２充填剤、前記第３充填剤が、いずれも異なる請求項１に記載の樹脂組成物。
【請求項５】
前記第１充填剤、前記第２充填剤、および前記第３充填剤のうち１つ以上が、エポキシ基またはアミノ基を有する請求項１に記載の樹脂組成物。
【請求項６】
前記第１充填剤、前記第２充填剤、および前記第３充填剤が、いずれも二酸化ケイ素、窒化ホウ素、酸化アルミニウム、窒化アルミニウムから選択される１つ以上である請求項１に記載の樹脂組成物。
【請求項７】
前記第１充填剤の前記樹脂組成物中の重量比が、２５ｗｔ％～６０ｗｔ％の間であり、前記第２充填剤の前記樹脂組成物中の重量比が、５ｗｔ％～２５ｗｔ％の間であり、前記第３充填剤の前記樹脂組成物中の重量比が、５ｗｔ％～２５ｗｔ％の間である請求項１に記載の樹脂組成物。
【請求項８】
前記第３充填剤の前記樹脂組成物中の重量比が、前記第１充填剤と前記第２充填剤の前記樹脂組成物中の重量比より大きい請求項１に記載の樹脂組成物。
【請求項９】
前記第１充填剤、前記第２充填剤、および前記第３充填剤の前記樹脂組成物中の重量比の合計が、前記樹脂組成物中の前記樹脂の重量比より大きい請求項１に記載の樹脂組成物。
【請求項１０】
前記エポキシ樹脂の前記樹脂中の重量比が、１ｗｔ％～１０ｗｔ％の間であり、前記ビスマレイミド樹脂の前記樹脂中の重量比が、１０ｗｔ％～２０ｗｔ％の間であり、前記硬化剤の前記樹脂中の重量比が、３ｗｔ％～１０ｗｔ％の間である請求項１に記載の樹脂組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
半導体技術の発展に伴い、現行の基板は、徐々に耐熱性、ガラス転移温度（glass transition temperature, Tg）、および／または熱膨張係数（coefficient of thermal expansion, CTE）などの物性要求を満たせなくなっている。例えば、充填剤の使用は、しばしば樹脂組成物の性能および加工性に直接影響を与えるため、充填剤の設計が、技術開発の重要な課題となっている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
充填剤の使用は、しばしば樹脂組成物の性能および加工性に直接影響を与えるため、充填剤の設計が、技術開発の重要な課題となっている。
【課題を解決するための手段】
【０００４】
本発明は、性能と加工性を兼ね備えた基板を製造することのできる樹脂組成物を提供する。
【０００５】
本発明の樹脂組成物は、樹脂、第１充填剤、第２充填剤、および第３充填剤を含む。樹脂は、エポキシ樹脂、ビスマレイミド樹脂、硬化剤、またはその組み合わせを含む。第１充填剤は、第１粒径を有する。第２充填剤は、第２粒径を有する。第３充填剤は、第３粒径を有する。第１粒径は、第２粒径より大きく、第２粒径は、第３粒径より大きい。
【０００６】
本発明の１つの実施形態において、上述した第１粒径の範囲は、０．５μｍ以上１μｍ以下であり、第２粒径の範囲は、０．１μｍ以上０．３μｍ以下であり、第３粒径の範囲は、０．１μｍ未満である。
【０００７】
本発明の１つの実施形態において、上述した第１充填剤、第２充填剤、および第３充填剤のうち少なくとも２つは、同じである。
【０００８】
本発明の１つの実施形態において、上述した第１充填剤、第２充填剤、および第３充填剤は、いずれも異なる。
【０００９】
本発明の１つの実施形態において、上述した第１充填剤、第２充填剤、および第３充填剤のうちの１つ以上は、エポキシ基またはアミノ基を有する。
【００１０】
本発明の１つの実施形態において、上述した第１充填剤、第２充填剤、および第３充填剤は、すべて二酸化ケイ素、窒化ホウ素、酸化アルミニウム、窒化アルミニウムから選択される１つ以上である。

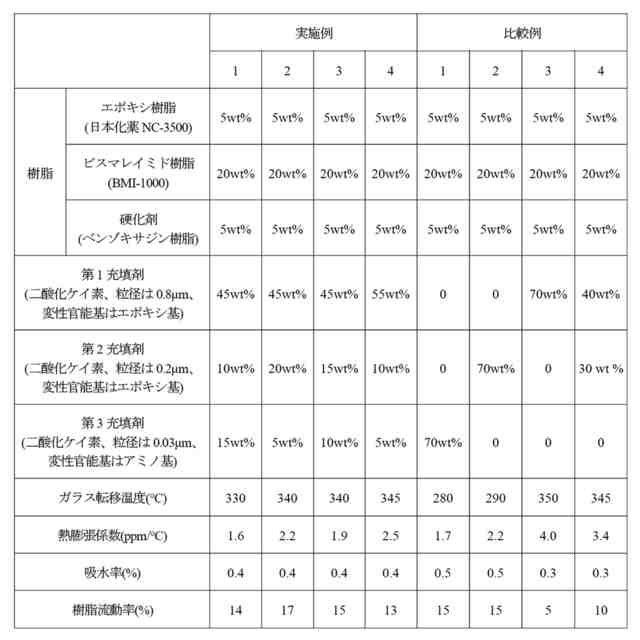

（【００１１】以降は省略されています）

関連特許
