特許ウォッチ

公開番号2025073947
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023221507
出願日2023-12-27
発明の名称ラップフィルム
出願人南亞塑膠工業股分有限公司,NAN YA PLASTICS CORPORATION
代理人個人,個人,個人
主分類B65D 65/40 20060101AFI20250502BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】本発明は、ラップフィルムを提供する。
【解決手段】ラップフィルムは、ラップフィルムの断面構造において、内層部と、内層部を完全に覆う表層部とを含む。内層部は、内層部の総重量を100重量%として、エチレンエラストマー40重量%～60重量%と、プロピレンランダム共重合体35重量%～55重量%と、水素化石油樹脂1重量%～10重量%と、を含む。表層部は、エチレン酢酸ビニルを含む。

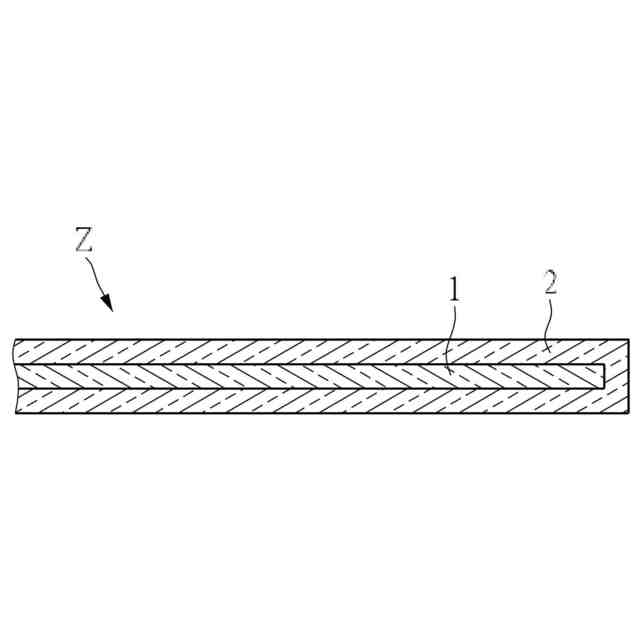

【選択図】図1
特許請求の範囲【請求項１】

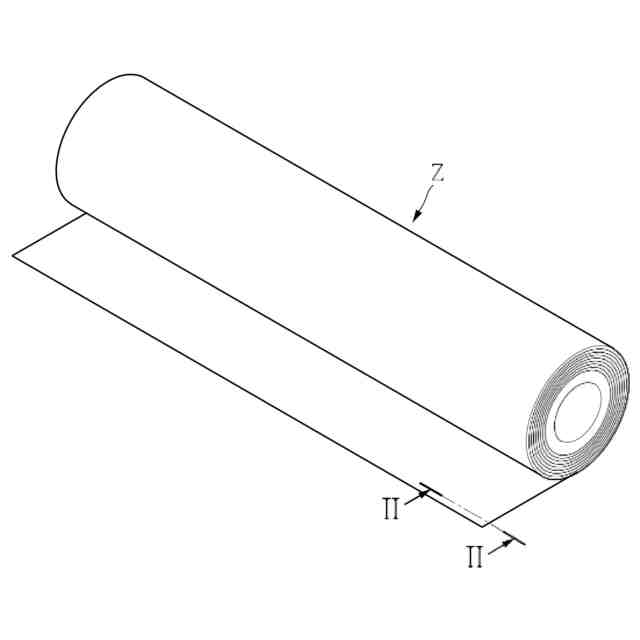

断面構造において、内層部と、前記内層部を完全に覆う表層部とを含むラップフィルムであって、
前記内層部は、前記内層部の総重量を１００重量％として、エチレンエラストマー４０重量％～６０重量％と、プロピレンランダム共重合体３５重量％～５５重量％と、水素化石油樹脂１重量％～１０重量％と、を含み、
前記表層部は、エチレン酢酸ビニルを含むことを特徴とする、ラップフィルム。
続きを表示（約 720 文字）【請求項２】
前記内層部に含まれた前記エチレンエラストマー、前記プロピレンランダム共重合体及び前記水素化石油樹脂は、連続相となるように均一に混合されてなる、請求項１に記載のラップフィルム。
【請求項３】
前記プロピレンランダム共重合体の融点は１３０℃～１５０℃である、請求項１に記載のラップフィルム。
【請求項４】
前記プロピレンランダム共重合体のメルトインデックスは１ｇ／１０ｍｍ～１０ｇ／１０ｍｍである、請求項１に記載のラップフィルム。
【請求項５】
前記プロピレンランダム共重合体は、プロピレンモノマーとエチレンモノマーとの共重合で合成されてなる、請求項１に記載のラップフィルム。
【請求項６】
前記水素化石油樹脂は、炭素数が５であるモノマーで重合された水素化石油樹脂、もしくは炭素数が９であるモノマーで重合された水素化石油樹脂である、請求項１に記載のラップフィルム。
【請求項７】
前記内層部は、前記内層部の総重量を１００重量％として、防曇剤４重量％～８重量％を更に含む、請求項１に記載のラップフィルム。
【請求項８】
前記表層部は、前記表層部の総重量を１００重量％として、防曇剤２重量％～５重量％を更に含む、請求項１に記載のラップフィルム。
【請求項９】
前記ラップフィルムの総厚みを１００％として、前記内層部は、前記ラップフィルムの総厚みの５０％～７０％を占める、請求項１に記載のラップフィルム。
【請求項１０】
ヤング率は３．５ＭＰａ～５．６ＭＰａである、請求項１に記載のラップフィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ラップフィルムに関し、特に、全自動包装機に適用するラップフィルムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
他の高分子材料を採用したラップフィルムに比べて、ポリ塩化ビニル（ｐｏｌｙｖｉｎｙｌｃｈｌｏｒｉｄｅ，ＰＶＣ）ラップフィルムは優れた引張特性を備えるため、全自動包装機に広くに応用することができる。しかしながら、ポリ塩化ビニルラップフィルムには環境に影響を与えやすい塩素成分が含まれている。
【０００３】
環境汚染を避けるため、各国が相次いで対応する政策を提案している。例えば、オーストラリアは２０２５年にポリ塩化ビニルラップフィルムを禁止する予定である。残念ながら、現在市販されている非ＰＶＣ材料のラップフィルム（例えば、ポリエチレンラップフィルムなど）は塩素を含んでいないが、全自動包装機に応用することができない。
【０００４】
ポリエチレンラップフィルムを例として、ポリエチレンの結晶性が高く、延伸された後に結晶変形が発生することがある。ラップフィルムが全自動包装機を介して延伸された後に、ラップフィルムの表面に横ストライプや明らかなシワがでることがある。このように、製品の包装外観が不良となり、消費者に受け入れられない。
【０００５】
故に、材料の改良により、ポリエチレンラップフィルムの引張特性を向上して、ポリ塩化ビニルラップフィルム代わりとして用いられることは、本事業にとって重要な課題となる。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする技術の課題は、従来技術の不足に対し、ラップフィルムを提供する。
【課題を解決するための手段】
【０００７】
上記の技術的課題を解決するために、本発明が採用する一つの技術的手段は、ラップフィルムを提供する。ラップフィルムの断面構造において、ラップフィルムは内層部と、内層部を完全に覆う表層部とを含む。内層部は、内層部の総重量を１００重量％として、エチレンエラストマー４０重量％～６０重量％と、プロピレンランダム共重合体３５重量％～５５重量％と、水素化石油樹脂１重量％～１０重量％と、を含む。表層部は、エチレン酢酸ビニルを含む。
【０００８】
一つの実施形態において、内層部に含まれたエチレンエラストマー、プロピレンランダム共重合体及び水素化石油樹脂は、連続相となるように均一に混合されてなる。
【０００９】
一つの実施形態において、プロピレンランダム共重合体の融点は１３０℃～１５０℃である。
【００１０】
一つの実施形態において、プロピレンランダム共重合体のメルトインデックスは１ｇ／１０ｍｍ～１０ｇ／１０ｍｍである。

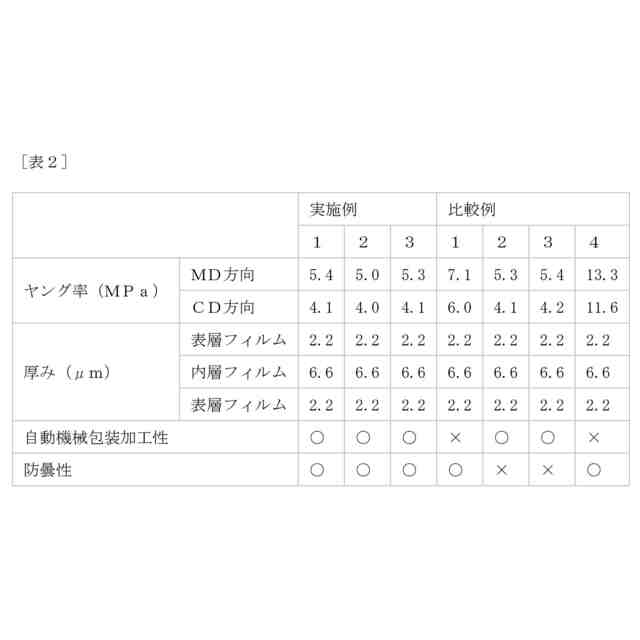

（【００１１】以降は省略されています）

関連特許
