公開番号2025106768
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024008338
出願日2024-01-04
発明の名称反射板のある袋
出願人個人,個人
代理人
主分類B65D 33/00 20060101AFI20250709BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】製品の袋詰めの自動化には袋の開口部に空気を吹き込むことにより広く開口させて、その袋の中に製品を挿入する技術があるが、時折空気を吹き込んでも開口部が静電気などで引っ付いて閉じたままになることがあり、これでは正常に製品を挿入できないためエラー状態を検知する必要がある。
【解決手段】本発明に係る反射板のある袋は袋の開口部の反対側の端の底に光の反射板を取り付け、光発射装置で光を袋の開口部に入射して開口部が広く開いていて光が反射して反射光が光センサーで感知した場合正常状態を検知し、開口部が閉じていて入射光が反射板で反射せず光センサーで反射光を感知しない場合エラー状態を検知する。
【選択図】図1
特許請求の範囲【請求項１】
一端に開口部のある袋の開口部反対側の端にある袋の底に光の反射板のある袋。
続きを表示（約 530 文字）【請求項２】
請求項１の袋が紙である袋。
【請求項３】
請求項１の袋がビニールやポリエチレンなど有機高分子化合物である袋。
【請求項４】
請求項１、請求項２、請求項３の反射板がアルミ箔である袋。
【請求項５】
請求項１、請求項２、請求項３の反射板がアルミ積層膜である袋。
【請求項６】
請求項１、請求項２、請求項３の反射板が銀積層膜である袋。
【請求項７】
一端に開口部のある袋の開口部反対側にある袋に光の反射板のある袋に空気を送り込み、開口部を広く開けて、光を入射して袋の底の反射板で光を反射し、前記入射光が反射板で反射した反射光を光センサーで感知した場合、開口部が広く開いていて閉じていないことを検知し、光を入射して反射光を光センサーで感知しない場合、空気を送り込んでも開口部が開いておらず、エラー状態であることを検知する袋の開口部の開閉状態の検知方法。
【請求項８】
請求項７の入射光が半導体レーザー光である袋の開口部の開閉状態の検知方法。
【請求項９】
請求項７の入射光がＬＥＤの発光光である袋の開口部の開閉状態の検知方法

発明の詳細な説明【技術分野】
【０００１】
本発明は袋詰めを行うあらゆる産業に適用できる。本発明では特に砂糖の袋詰めを例に挙げる。その他食品の袋詰め、砂や鉱物などの袋詰め、セメントの袋詰め、鉄粉の袋詰め、ブロック玩具の袋詰め、液体の袋詰め、洗剤の袋詰めなど多くの適用が考えられる。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
この種の袋詰めでは袋の開口部１３に空気を吹き込んで広く開口させ、その袋１１の中に製品を挿入すること技術が用いられている。また特許文献１のように吸着パッドの吸引により袋１１を開口させるような技術も用いられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８６３４５
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前記、背景技術の前者の技術ではあらゆる製品の袋詰めの自動化には袋の開口部１３に空気を吹き込むことにより広く開口させて、その袋１１の中に製品を挿入することが一つ考えられる。その為には確実に空気を吹き込んで開口部１３を開口させる必要があるが、時折これが空気を吹き込んでも開口部１３が静電気などで引っ付いて閉じたままになることがある。これでは正常に製品を挿入できないため、エラー状態を検知する必要がある。
【０００５】
本発明はこのエラー状態の検知を実現することにある。
【課題を解決するための手段】
【０００６】
本発明にかかる反射板５のある袋は、この検知を実現するために袋の開口部１３の反対側の端の底に光の反射板５を取り付け、光を入射してその反射光４２を光センサー６で観測して感知することにより入射光４１を発射して光センサー６が反射光４２を感知した場合正常状態で袋１１が開口していて正常に製品を挿入できると判断して製品を挿入する。
【０００７】
入射光４１を発射して光センサー６が反射光４２を感知しない場合エラー状態で袋１１が静電気化なんらかで閉じていて、正常に製品が挿入できない場合であることを判断し、その袋１１に製品を挿入することを止めて次の袋１１を装填して空気を吹き込んで開口部１３を広く開かせて次々と作業を進めるなり、一旦、袋１１への自動製品挿入を止めて自動製品挿入機のメインテナンスを行うことができる。
【発明の効果】
【０００８】
このようにして袋１１に自動挿入できないエラー状態を自動検知でき自動製品挿入の効率が上げることができる。
【図面の簡単な説明】
【０００９】

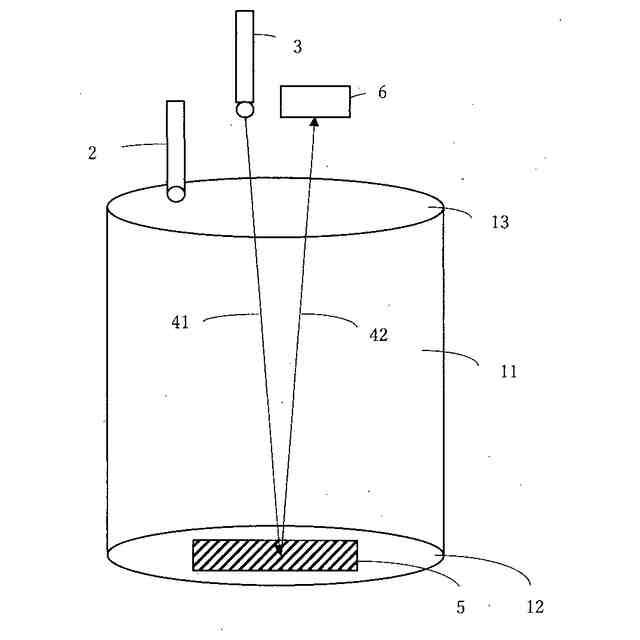

本発明に係る反射板のある袋の一例の概略図である。
【発明を実施するための形態】
【００１０】
袋の開口部１３の反対側の底にアルミ箔を貼り付ける。もしくはＣＶＤ化学気相成長法や真空蒸着法やスパッタリング法によりアルミを袋の開口部１３の反対側の底に積層させる。透明なビニールやポリエチレンなどの有機高分子化合物の袋１１の場合、袋１１の内側の底にアルミ箔を貼り付けたりアルミを積層させても良いし、袋１１の外側から袋の開口部１３の反対側の底にアルミ箔を貼り付けたりアルミを積層させても良い。
（【００１１】以降は省略されています）
