公開番号
2025070431
公報種別
公開特許公報(A)
公開日
2025-05-02
出願番号
2023180734
出願日
2023-10-20
発明の名称
容器
出願人
三甲株式会社
代理人
個人
主分類
B65D
77/04 20060101AFI20250424BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約
【課題】物品の収容状態の安定化、及び、第2容器の取出し易さの向上を図ることのできる容器を提供する。

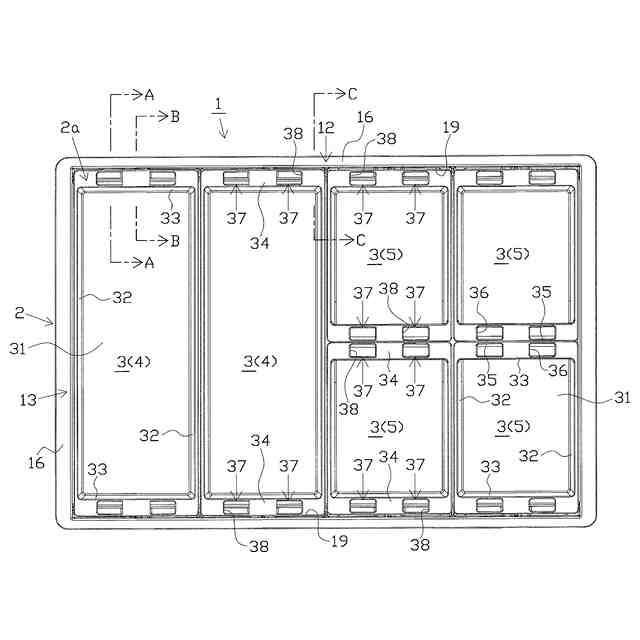

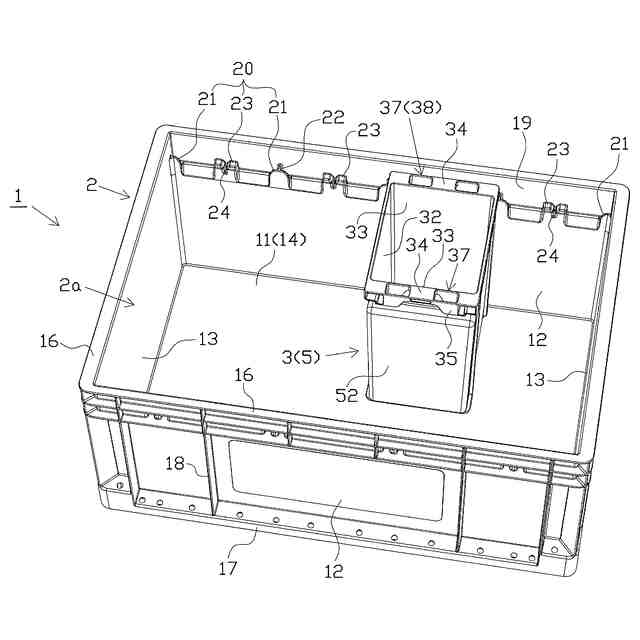

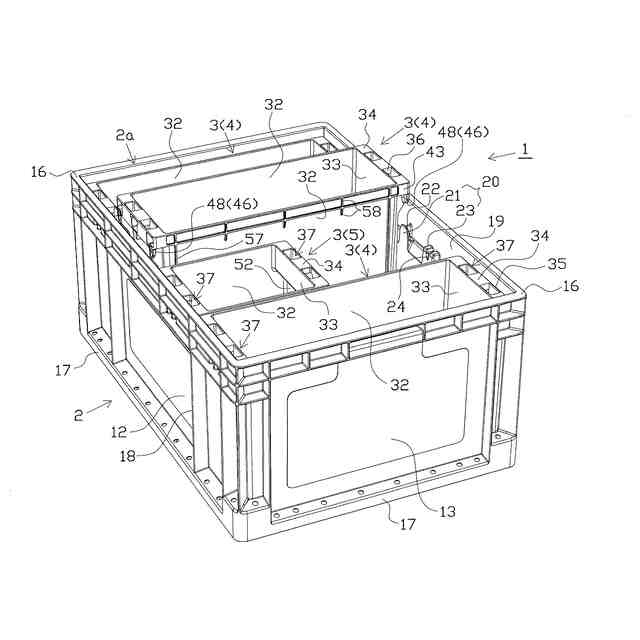

【解決手段】容器1は、上方に開口する略箱状の第1容器2と、第2容器3とを備え、第1容器2は複数の第2容器3を収容可能に構成される。第1容器2は、第1長辺側側壁部12の内面側に設けられる第1容器側規制部20を備える。第2容器3は、第2短辺側側壁部33の外面側において、第1容器2に収容された場合に第1容器側規制部20に対して係止状態とされることが可能な第2容器側規制部46と、第2容器3を第1容器2から取出す際に保持可能となる保持対応部37とを備える。第1容器側規制部20と第2容器側規制部46とが係止状態とされることで、第1容器2に対する第2容器3の水平方向における相対変位が規制される。第2容器3が第1容器2に収容された状態において、第1容器側規制部20の形成範囲の上方に保持対応部37が配置される。
【選択図】 図17
特許請求の範囲
【請求項1】
第1底壁構成部と、前記第1底壁構成部の周縁部から上方に延びる第1側壁部とを具備する第1容器と、
第2底壁構成部と、前記第2底壁構成部の周縁部から上方に延びる第2側壁部とを具備する第2容器とを備える容器において、
前記第1容器は、前記第2容器よりも大きく、複数の前記第2容器を収容可能に構成され、

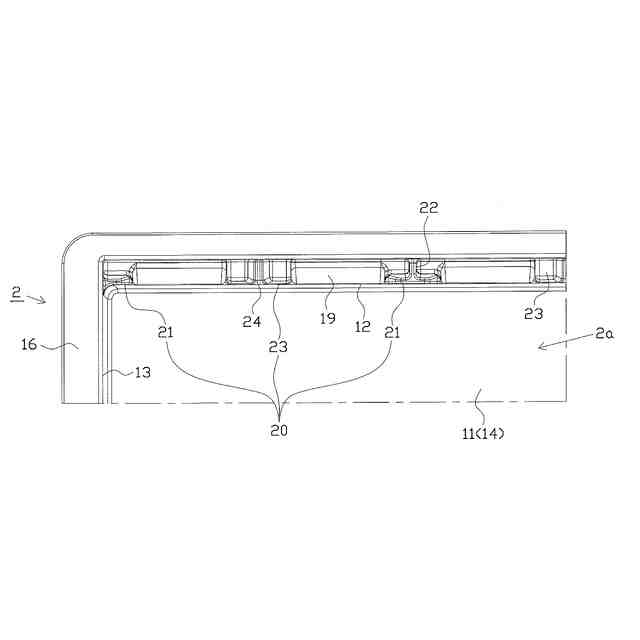

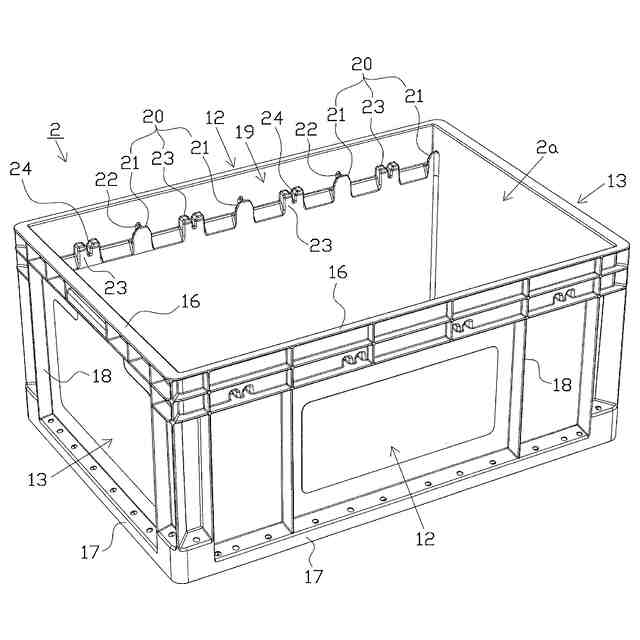

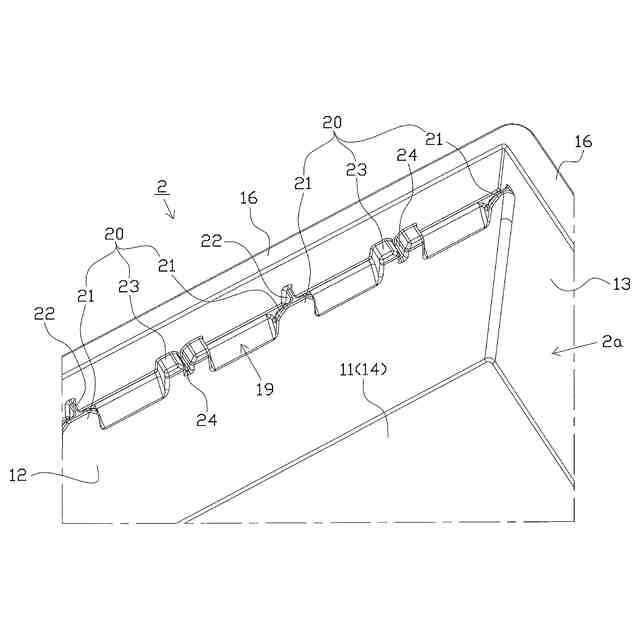

前記第1容器は、前記第1側壁部の内面側に設けられる第1容器側規制部を備え、

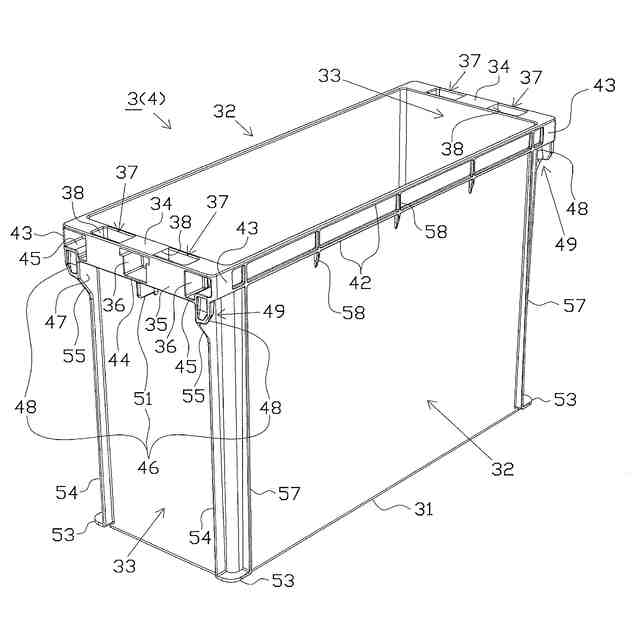

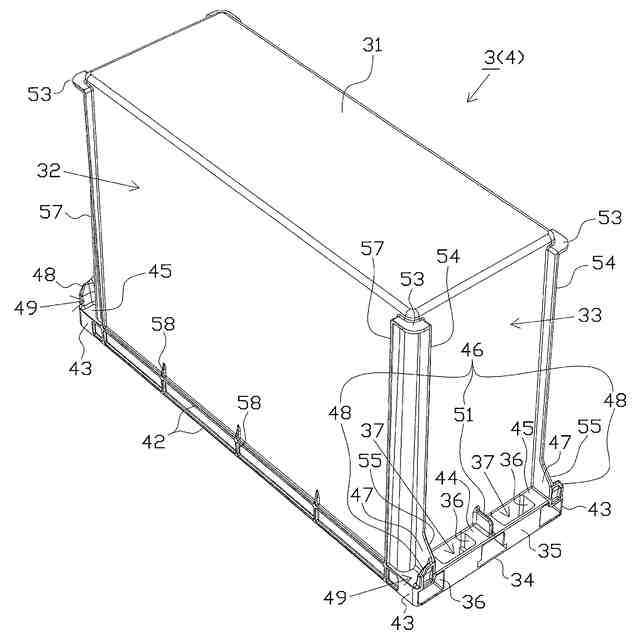

前記第2容器は、
前記第2側壁部の外面側に設けられ、前記第1容器に収容された場合に前記第1容器側規制部に対して係止状態とされることが可能な第2容器側規制部と、
前記第2側壁部の外面側に設けられ、前記第1容器に収容された前記第2容器を前記第1容器から取出す際に保持可能となる保持対応部とを備え、
前記第1容器側規制部と前記第2容器側規制部とが前記係止状態とされることで、前記第1容器に対する前記第2容器の水平方向における相対変位が規制され、
前記第2容器が前記第1容器に収容された状態において、前記第1容器側規制部の形成範囲の上方に前記保持対応部が配置されるように構成されていることを特徴とする容器。
続きを表示(約 1,000 文字)
【請求項2】
前記第2容器は、前記第2側壁部の上部から前記第2容器の外方側に延出する第2容器側横壁を備え、
前記保持対応部は、前記第2容器側横壁において上方に開口する開口部を有していることを特徴とする請求項1に記載の容器。
【請求項3】
前記保持対応部は、前記第2容器側横壁において前記第2容器を上下方向に貫通した形状とされ、

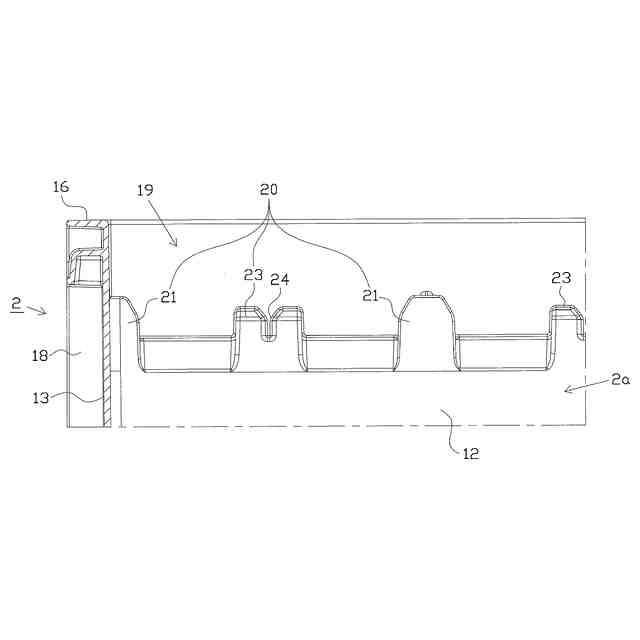

前記第1側壁部は、当該第1側壁部の上辺部の少なくとも一部を含む部位を前記第1容器の外方側に変位させるようにして形成された第1容器側膨出部を備え、
前記第1容器側膨出部において前記第1容器側規制部が設けられ、
前記第1容器側膨出部の下縁部が、前記第1容器側規制部の形成範囲として構成され、
前記第2容器が前記第1容器に収容された状態において、前記第1容器側膨出部の真上に前記保持対応部が配置されるように構成されていることを特徴とする請求項2に記載の容器。
【請求項4】
前記第2容器は、
前記第2容器側横壁のうち前記第2側壁部に対して前記第2容器の外方側に離間した位置から下方に延出し、前記第2側壁部の外面と対向する対向壁と、
前記対向壁と、前記第2側壁部との間を連結し、上下方向に延在する第2容器側連結壁とを備え、
前記保持対応部は、前記第2容器側横壁に形成された前記開口部の周縁部から下方に延出するようにして設けられた前記第2容器側連結壁により内側の側面が構成され、
前記第2容器側横壁と連結された前記第2側壁部の横幅方向において、前記保持対応部の横幅を画定する所定の前記第2容器側連結壁は、前記保持対応部の横幅の下端部が上端部よりも広くなるように、段部、又は、傾斜部を有していることを特徴とする請求項2又は3に記載の容器。
【請求項5】
前記第2容器は、前記第2側壁部として、相対する一対の第1対向第2側壁部を備え、
前記第1対向第2側壁部のそれぞれには、前記第2容器側横壁と、前記保持対応部とが設けられ、
前記第2容器として、一対の前記第1対向第2側壁部のうち、一方にのみ前記第2容器側規制部が設けられ、他方は、前記保持対応部の下方位置において、前記第1対向第2側壁部の対象部位を前記第2容器の外方側に変位させるようにして形成された第2容器側膨出部を備える片方係止型第2容器が設けられていることを特徴とする請求項2に記載の容器。
発明の詳細な説明
【技術分野】
【0001】
本発明は、第1容器と、第1容器に収容可能な第2容器とを具備する容器に関するものである。
続きを表示(約 2,100 文字)
【背景技術】
【0002】
従来、上方に開口する箱状の第1容器(外容器)と、第1容器に収容可能な複数の第2容器(内容器)とを備える容器が知られている(例えば、特許文献1等参照。)。
【先行技術文献】
【特許文献】
【0003】
特開2004-196406号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
ところで、第1容器に第2容器を収容した状態にある容器を平面視した場合であって、第1容器の内側に第2容器が設置されないスペースが生じている場合には、容器を移動させる際に、所定の第2容器が第1容器の内側において第1容器の内底面に沿って相対変位してしまい、第2容器に収容された物品に悪影響を及ぼすことが懸念される。このため、所定の物品を収容する目的では設置する必要のない第2容器を設置する等して、第1容器の内側に複数の第2容器を隙間なく設置する必要が生じ、利便性や作業性の低下を招くおそれがある。また、第2容器を第1容器から取出す場合に、第2容器を安定して保持することが困難であり、作業性が良くないことが懸念される。
【0005】
本発明は、上記例示した問題点等を解決するためになされたものであって、その目的は、物品の収容状態の安定化、及び、第2容器の取出し易さの向上を図ることのできる容器を提供することにある。
【課題を解決するための手段】
【0006】
以下、上記目的等を解決するのに適した各手段につき項分けして説明する。なお、必要に応じて対応する手段に特有の作用効果等を付記する。
【0007】
手段1.第1底壁構成部と、前記第1底壁構成部の周縁部から上方に延びる第1側壁部とを具備する第1容器と、
第2底壁構成部と、前記第2底壁構成部の周縁部から上方に延びる第2側壁部とを具備する第2容器とを備える容器において、
前記第1容器は、前記第2容器よりも大きく、複数の前記第2容器を収容可能に構成され、
前記第1容器は、前記第1側壁部の内面側に設けられる第1容器側規制部を備え、
前記第2容器は、
前記第2側壁部の外面側に設けられ、前記第1容器に収容された場合に前記第1容器側規制部に対して係止状態とされることが可能な第2容器側規制部と、
前記第2側壁部の外面側に設けられ、前記第1容器に収容された前記第2容器を前記第1容器から取出す際に保持可能となる保持対応部とを備え、
前記第1容器側規制部と前記第2容器側規制部とが前記係止状態とされることで、前記第1容器に対する前記第2容器の水平方向における相対変位が規制され、
前記第2容器が前記第1容器に収容された状態において、前記第1容器側規制部の形成範囲の上方に前記保持対応部が配置されるように構成されていることを特徴とする容器。
【0008】
手段1によれば、第2容器を第1容器に収容した場合に第1容器側規制部と第2容器側規制部とが係止状態とされ、第1容器に対する第2容器の水平方向における相対変位が規制される。従って、容器を移動させる際に、所定の第2容器が第1容器の内側において第1容器の内底面に沿って相対変位してしまい、第2容器に収容された物品に悪影響を及ぼすといった事態を防止することができる。さらに、第2容器のそれぞれに第2容器側規制部を備える(容器を平面視した場合に第1容器の内底面の一部が視認される状態であっても第2容器の位置ずれが防止される)ことから、第1容器の内側に複数の第2容器を隙間なく設置して第2容器の位置ずれを防止するために、所定の物品を収容する目的では設置する必要のない第2容器を設置する必要がなく、利便性や作業性の向上を図ることができる。また、第2容器は保持対応部を備え、第2容器を第1容器から取出す場合に、第2容器を安定して保持することができ、作業性の向上を図ることができる。加えて、第1容器側規制部の形成範囲の上方に保持対応部を配置することにより、第2容器の収容スペースを効率的に(極力広く、使い勝手が悪い形状とならないように)確保することができる。
【0009】
手段2.前記第2容器は、前記第2側壁部の上部から前記第2容器の外方側に延出する第2容器側横壁を備え、
前記保持対応部は、前記第2容器側横壁において上方に開口する開口部を有していることを特徴とする手段1に記載の容器。
【0010】
手段2によれば、容器の上方から保持対応部の位置を(作業者の目視やカメラ・センサ等で)把握し易くすることができる。さらに、容器の上方から保持対応部に対して接触を図り易く、第1容器に対して第2容器を出入する際に第2容器を上下方向に相対変位させる動作と、保持対応部への接触を図る動作、又は、保持対応部からの離脱を図る動作とをスムースに連続させることができる。従って、作業効率の向上等を図ることができる。
(【0011】以降は省略されています)
