公開番号2025119307
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014128
出願日2024-02-01
発明の名称仕切り付き容器
出願人三甲株式会社
代理人個人,個人
主分類B65D 25/04 20060101AFI20250806BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】収容可能な内容物の種類を増やすことが求められている。
【解決手段】本開示の仕切り付き容器10は、容器11と、下部仕切り壁20と、上部仕切り壁40と、を備える。下部仕切り壁20のうち下部短辺仕切り壁21は、下部長辺仕切り壁22よりも高くなっている。そして、下部短辺仕切り壁21には、上部仕切り壁40のうち上部長辺仕切り壁42を受容する上部組付溝部20Mが設けられている。
【選択図】図1
特許請求の範囲【請求項１】
容器内の下部の空間を仕切る下部仕切り壁と、
前記下部仕切り壁上に重ねられ、前記下部仕切り壁を上方に延長する上部仕切り壁と、を有する仕切り付き容器。
続きを表示（約 800 文字）【請求項２】
前記下部仕切り壁として、第１下部仕切り壁と、前記第１下部仕切り壁と直交しかつ、前記第１下部仕切り壁よりも高い第２下部仕切り壁と、を有する請求項１に記載の仕切り付き容器。
【請求項３】
前記第２下部仕切り壁は、前記第１下部仕切り壁と交差する部分に、前記上部仕切り壁を受容する上部組付溝部を有する請求項２に記載の仕切り付き容器。
【請求項４】
前記下部仕切り壁は前記容器に対して着脱可能であり、
前記第１下部仕切り壁には下方に開口する下向組付溝が形成される一方、前記第２下部仕切り壁には上方に開口して前記第１下部仕切り壁の前記下向組付溝と組付けられる上向組付溝が形成され、
前記上向組付溝のうち前記第１下部仕切り壁より上方部分が前記上部組付溝部として機能する請求項３に記載の仕切り付き容器。
【請求項５】
前記上部仕切り壁として、前記第１下部仕切り壁上に配され、前記上部組付溝部に受容される第１上部仕切り壁と、前記第２下部仕切り壁上に配される第２上部仕切り壁と、を備え、
前記第２上部仕切り壁には、下方に突出する下辺突出部が形成される一方、前記第２下部仕切り壁には、前記下辺突出部を受容する上辺切欠き部が形成されている請求項３又は４に記載の仕切り付き容器。
【請求項６】
前記第１上部仕切り壁には、前記第２上部仕切り壁が差し込まれる縦穴が形成され、
前記第２上部仕切り壁は、前記縦穴の開口縁に当接して前記第１上部仕切り壁を位置決めするために、前記下辺突出部と共に、上辺から突出する上辺突出部を備える請求項５に記載の仕切り付き容器。
【請求項７】
前記第２下部仕切り壁は、上辺に、前記第２上部仕切り壁を固定する固定部を備える請求項２から４の何れか１の請求項に記載の仕切り付き容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、容器内の空間を仕切る仕切り壁を備える仕切り付き容器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、この種の仕切り付き容器として、容器に仕切り壁が取り付けられるものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実開昭５７－１７２７２１号公報（図１等）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の仕切り付き容器においては、収容可能な内容物の種類を増やすことが求められている。
【課題を解決するための手段】
【０００５】
上記課題を解決するためになされた発明の一態様は、容器内の下部の空間を仕切る下部仕切り壁と、前記下部仕切り壁上に重ねられ、前記下部仕切り壁を上方に延長する上部仕切り壁と、を有する仕切り付き容器である。
【発明の効果】
【０００６】
この発明の一態様によれば、容器内の空間を下部仕切り壁のみにより仕切る場合と、下部仕切り壁上に上部仕切り壁を重ねた場合とで、仕切り高さが異なるので、内容物の種類によって適した仕切り高さを選択することができる。つまり、仕切り高さを変更可能にすることにより、収容可能な内容物の種類を増やすことが可能になる。
【図面の簡単な説明】
【０００７】

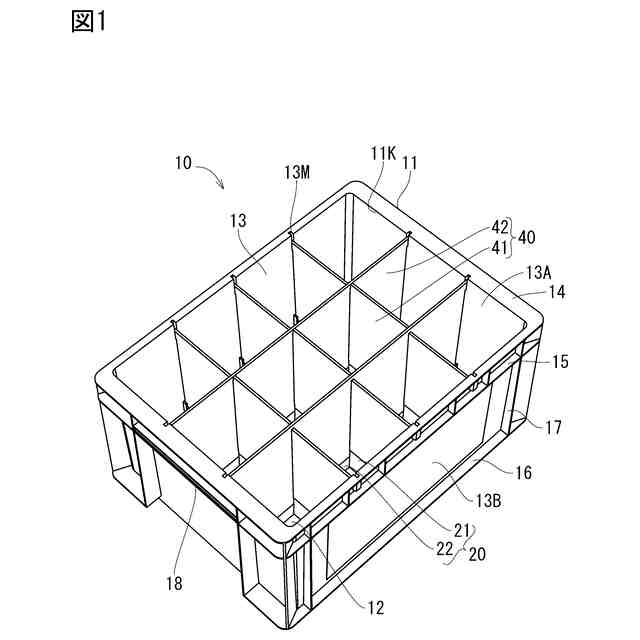

図１は、第１実施形態に係る仕切り付き容器の斜視図
図２は、下部仕切り壁が取り付けられた容器の斜視図

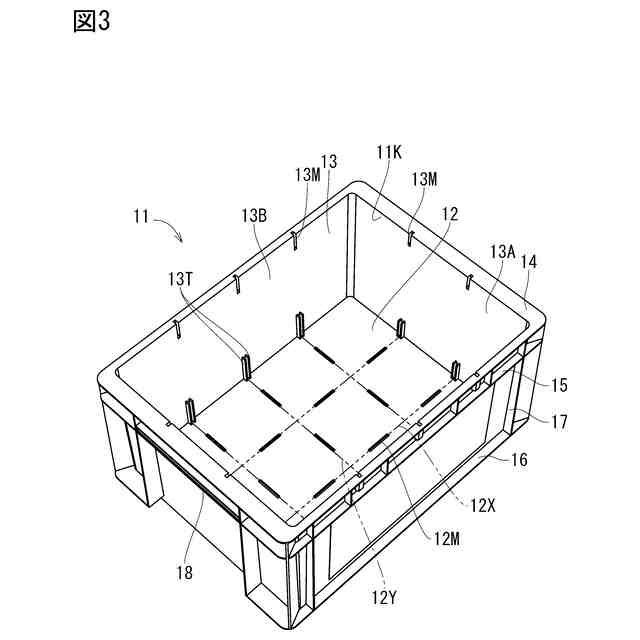

図３は、容器の斜視図

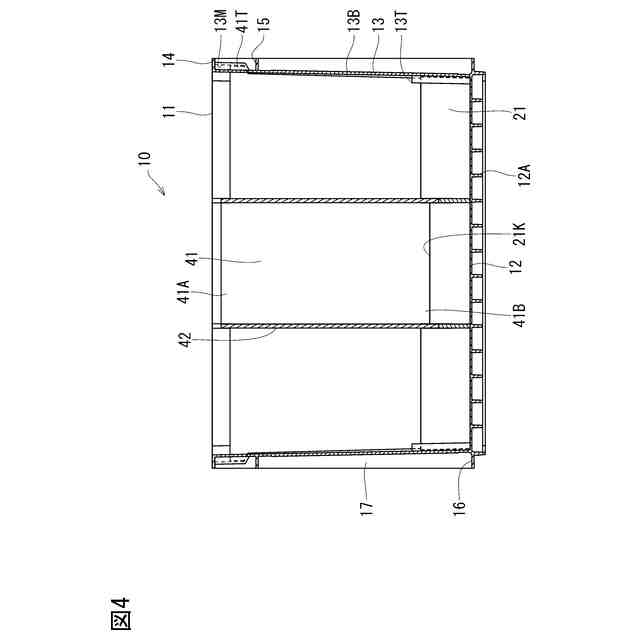

図４は、仕切り付き容器の側断面図

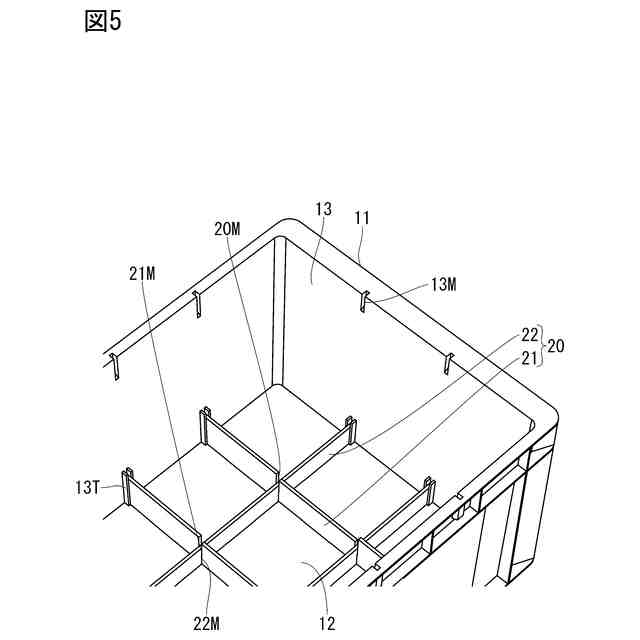

図５は、下部仕切り壁が取り付けられた容器の拡大斜視図

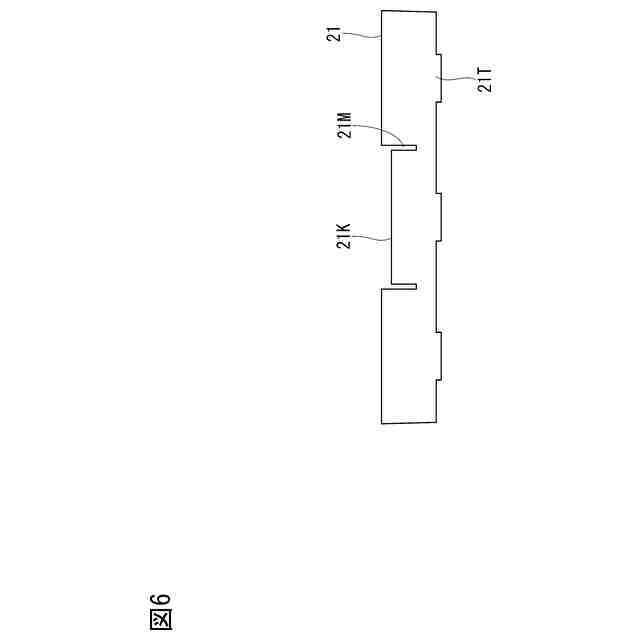

図６は、下部短辺仕切り壁の正面図

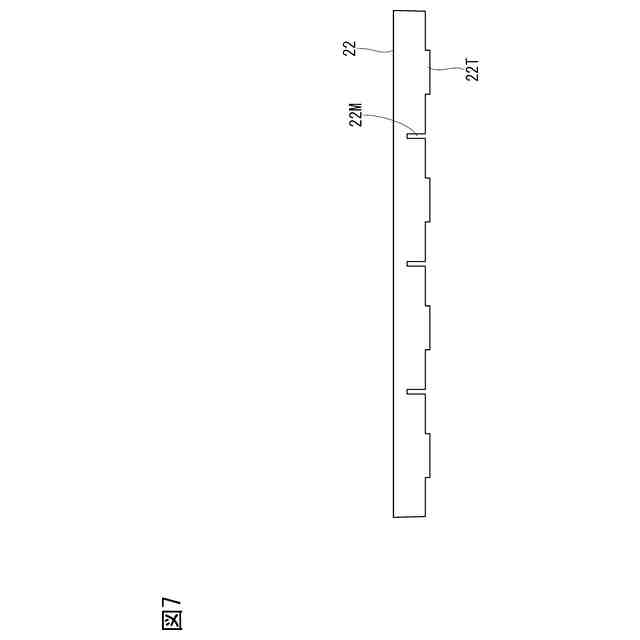

図７は、下部長辺仕切り壁の正面図

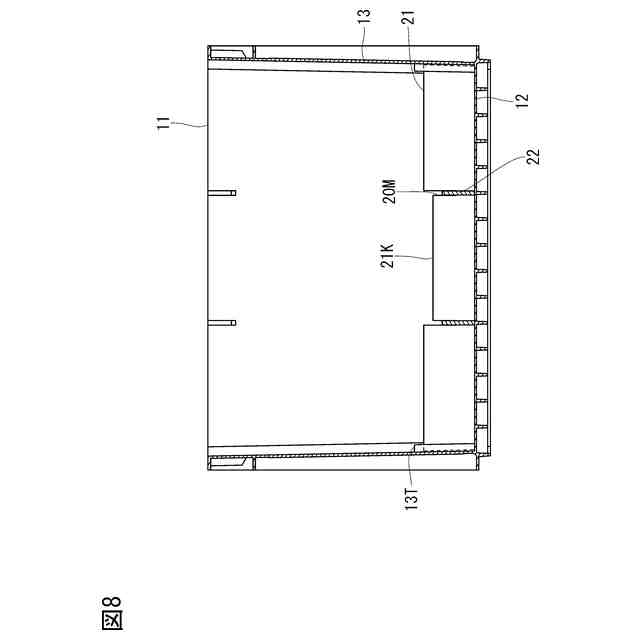

図８は、下部仕切り壁が取り付けられた容器の側断面図

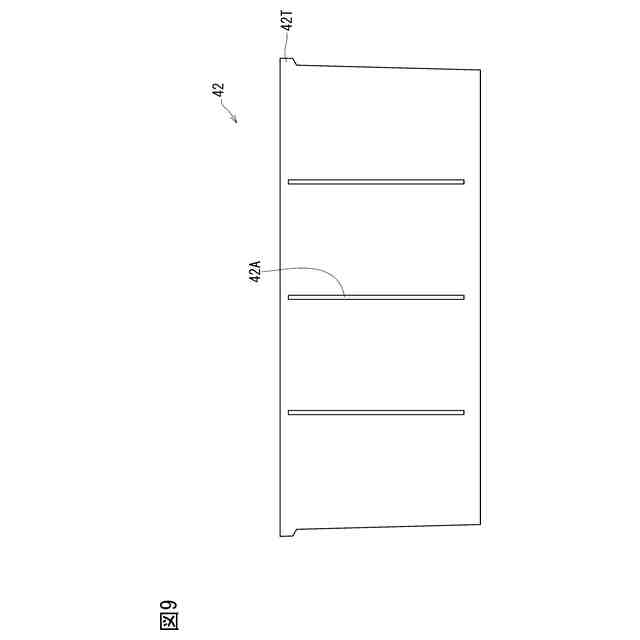

図９は、上部長辺仕切り壁の正面図
図１０は、上部短辺仕切り壁の正面図
図１１は、仕切り付き容器の拡大斜視図
図１２は、変形例に係る仕切り付き容器の斜視図
図１３は、固定部近傍の拡大図
図１４は、変形例に係る下部長辺仕切り壁の正面図
図１５は、変形例に係る下部短辺仕切り壁の正面図
図１６は、変形例に係る上部長辺仕切り壁の正面図
図１７は、変形例に係る上部短辺仕切り壁の正面図
図１８は、変形例に係る上部組付溝部近傍の拡大図
【発明を実施するための形態】
【０００８】
［第１実施形態］
図１から図１１を参照して、第１実施形態に係る仕切り付き容器１０について説明する。図１に示されるように、仕切り付き容器１０は、容器１１と、下部仕切り壁２０と、上部仕切り壁４０と、を備え、下部仕切り壁２０及び上部仕切り壁４０により容器内の空間が上部まで仕切られた図１の状態と、下部仕切り壁２０のみにより容器内の下部空間が仕切られた図２の状態と、容器１１内が仕切られていない図３の状態と、に変更可能である。なお、容器１１、下部仕切り壁２０及び上部仕切り壁４０、は樹脂製である。
【０００９】
図３に示されるように、容器１１は、長方形状の上面開口１１Ｋを有する箱形をなし、長方形状の底壁１２の外縁部から側壁１３が起立した構造になっている。隣り合った側壁１３同士の連絡部は丸みを帯びている。以降、各側壁１３を区別する際は、底壁１２の短辺部に配されるものを短辺側壁１３Ａといい、底壁１２の長辺部に配されるものを長辺側壁１３Ｂという。
【００１０】
図３及び図４に示されるように、側壁１３は底壁１２よりも下方に延長されており、底壁１２の下面には、側壁１３の下端部に囲まれた領域に格子状に張り巡らされた補強リブ１２Ａが突出形成されている。補強リブ１２Ａの下端は、側壁１３の下端よりも僅かに上方に位置している。
（【００１１】以降は省略されています）
