公開番号2025166327
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070265
出願日2024-04-24
発明の名称アタッチメント及びパレット
出願人三甲株式会社
代理人個人,個人
主分類B65D 19/38 20060101AFI20251029BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】搬送具に多様な通信機ホルダーを取り付け可能とすることが求められている。
【解決手段】パレット100の中央には、無線通信機器90を収容するための貫通孔110が形成されている。貫通孔110の上端開口には、通信機ホルダー91を保持した状態のアタッチメント10が取り付けられる。アタッチメント10は、貫通孔110の開口端の内側に嵌合するアタッチメント本体11と、アタッチメント本体11の複数位置から突出する複数の係合片30,40とを有する。
【選択図】図3
特許請求の範囲【請求項１】
搬送具の貫通孔又は凹部の内側に嵌合した状態に取り付けられるアタッチメントであって、
無線通信機器を保持する通信機ホルダーが着脱可能に係合するホルダー係合部を備え、前記通信機ホルダーを前記貫通孔又は前記凹部に収容された状態に保持するアタッチメント。
続きを表示（約 1,300 文字）【請求項２】
前記貫通孔又は前記凹部の内側に嵌合するアタッチメント本体と、
前記アタッチメント本体に形成され、前記通信機ホルダーの一部が嵌合しかつ抜け止め状態に係合するホルダー嵌合部と、を備える請求項１に記載のアタッチメント。
【請求項３】
前記アタッチメント本体は、前記貫通孔又は前記凹部の開口端の内側に嵌合し、
前記ホルダー嵌合部は、前記アタッチメント本体を貫通した状態に形成され、前記アタッチメント本体の外面側から前記通信機ホルダーが嵌合される請求項２に記載のアタッチメント。
【請求項４】
アタッチメントの前記貫通孔又は前記凹部に対する嵌合方向で、水が通過可能な切り欠きを備える請求項２に記載のアタッチメント。
【請求項５】
前記貫通孔又は前記凹部の平面形状の開口端は、回転対称な略多角形をなし、
平面形状が前記略多角形をなして、前記貫通孔又は前記凹部の開口端の内側に、複数の回転位置で嵌合可能なアタッチメント本体と、
前記アタッチメント本体のうち回転対称となる複数位置から突出し、前記貫通孔又は前記凹部の内部に備えた被係合部に係合して前記アタッチメント本体を前記貫通孔又は前記凹部の内部に抜け止めする複数の係合片と、を備え、
前記複数の係合片は、平面視において前記切り欠きと重ならない位置に配されている請求項４に記載のアタッチメント。
【請求項６】
前記略多角形は、略正方形であり、
対をなしかつ前記略正方形の１対の対向辺における点対称でかつ非線対称となる位置には、前記貫通孔又は凹部の内側面に向かって突出して前記被係合部と係合する係合突部を先端部に有する１対の第１係合片が、前記複数の係合片として設けられ、
前記略正方形の残りの１対の対向辺のうち前記１対の第１の係合片に対して回転対称となる位置には、前記１対の第１の係合片の前記係合突部より突出量が小さい係合突部を有する１対の第２係合片が前記複数の係合片として設けられるか、又は、前記１対の第１係合片と平行に延び、先端部に前記係合突部を有しない１対のガイド片を設けられている請求項５に記載のアタッチメント。
【請求項７】
前記アタッチメント本体から前記貫通孔又は前記凹部の奥側に向かって突出し、前記貫通孔又は前記凹部の内部に備えた被係合部に係合して前記アタッチメント本体を前記貫通孔又は前記凹部の内部に抜け止めする複数の係合片を備え、
前記複数の係合片の可動領域と、前記ホルダー嵌合部から前記貫通孔又は前記凹部の奥側への延長領域とが重ならないように配置されている請求項２に記載のアタッチメント。
【請求項８】
請求項２に記載のアタッチメントと、
前記アタッチメントが嵌合される貫通孔と、を有するパレットであって、
前記貫通孔の貫通方向の２箇所に、前記アタッチメントが着脱可能に係合可能な被係合突部又は被係合凹部が設けられ、前記貫通孔に対し任意の方向から前記アタッチメントを取り付け可能なパレット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、搬送具の貫通孔又は凹部に取り付けられるアタッチメント及び、アタッチメントを有するパレットに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、無線通信機器を収容する通信機ホルダーを取り付けるための貫通孔が設けられている搬送具が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－０５００２４号公報（図１，３等）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した搬送具は、柱体状の通信機ホルダーが貫通孔内に抜け止め状態に嵌合する構成であり、異なる形状の通信機ホルダーを取り付けることが困難であった。これに鑑み、搬送具に多様な通信機ホルダーを取り付け可能とすることが求められている。
【課題を解決するための手段】
【０００５】
上記課題を解決するためになされた発明の一態様は、搬送具の貫通孔又は凹部の内側に嵌合した状態に取り付けられるアタッチメントであって、無線通信機器を保持する通信機ホルダーが着脱可能に係合するホルダー係合部を備え、前記通信機ホルダーを前記貫通孔又は前記凹部に収容された状態に保持するアタッチメントである。
【発明の効果】
【０００６】
請求項１の構成によれば、通信機ホルダーがアタッチメントを介して搬送具に取り付けられるので、通信機ホルダーに応じてアタッチメントのみを変更することで、搬送具に多様な通信機ホルダーを取り付け可能となる。
【図面の簡単な説明】
【０００７】

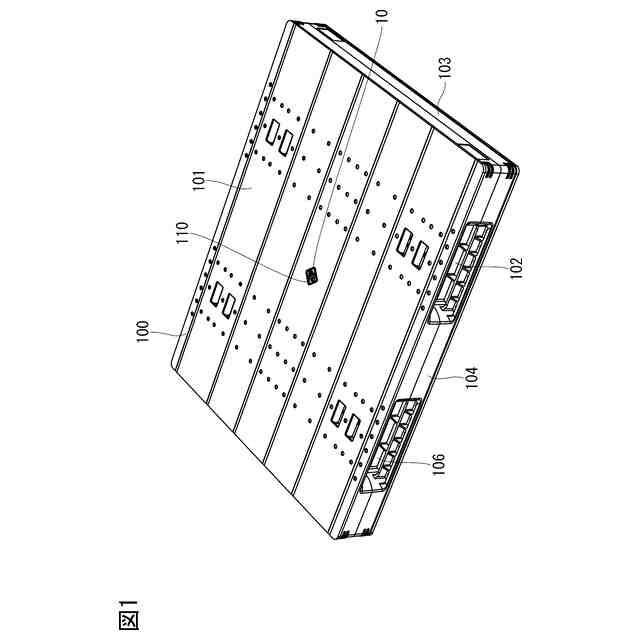

図１は、アタッチメントが取り付けられたパレットの斜視図
図２Ａは、貫通孔近傍の拡大図、図２Ｂは、上側のアタッチメントを外した状態の貫通孔近傍の拡大図

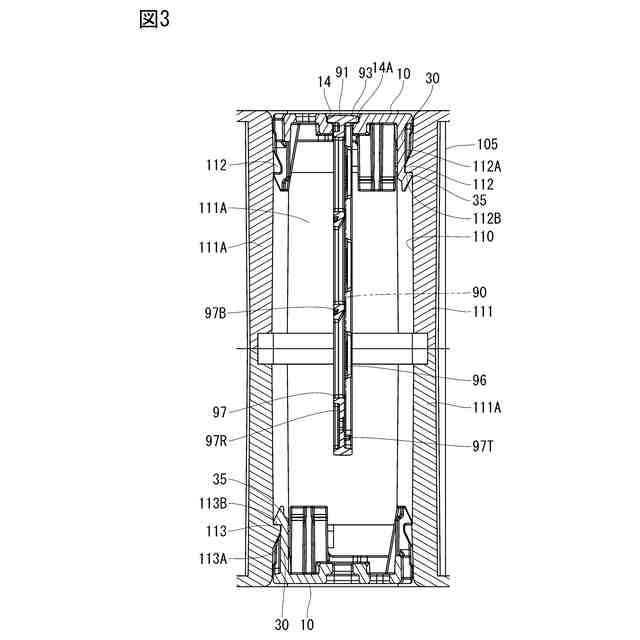

図３は、図２ＡにおけるＡ－Ａ断面図

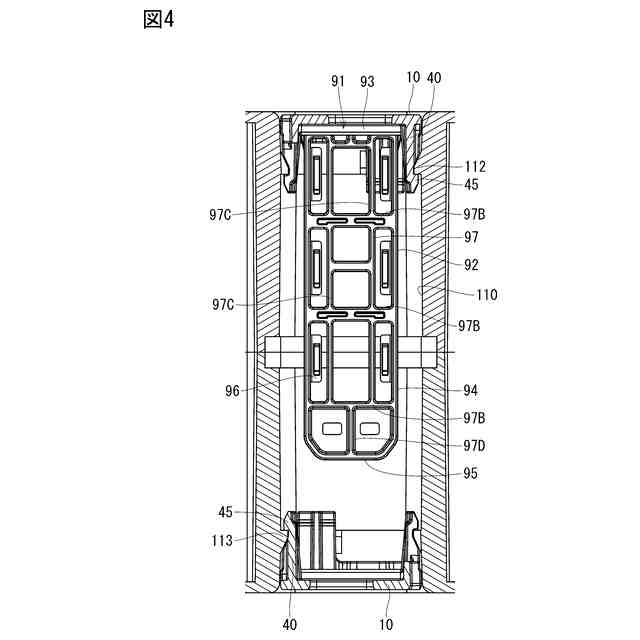

図４は、図２ＡにおけるＢ－Ｂ断面図
図５は、通信機ホルダーの斜視図

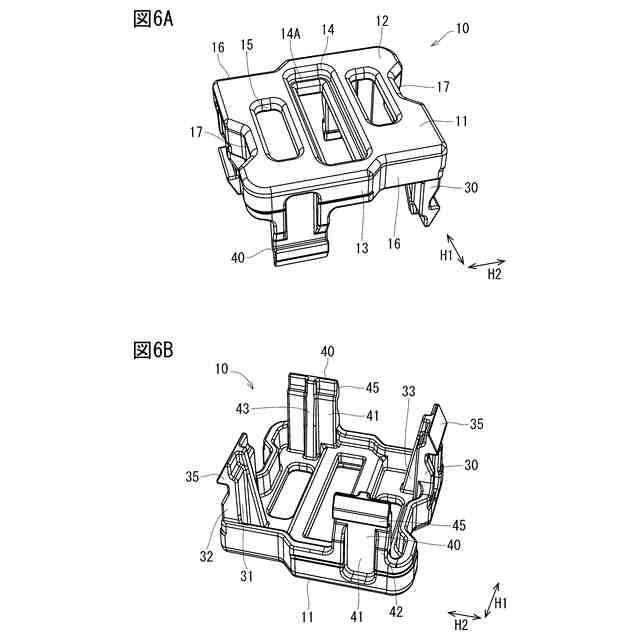

図６Ａは、アタッチメントの斜視図、図６Ｂは、アタッチメントの裏側斜視図

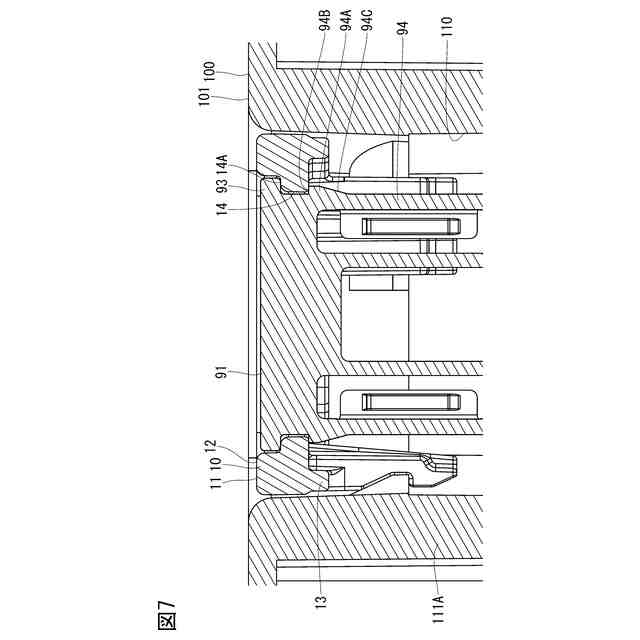

図７は、図２ＡにおけるＣ－Ｃ断面の拡大図
図８は、図２ＡにおけるＡ－Ａ断面の拡大図

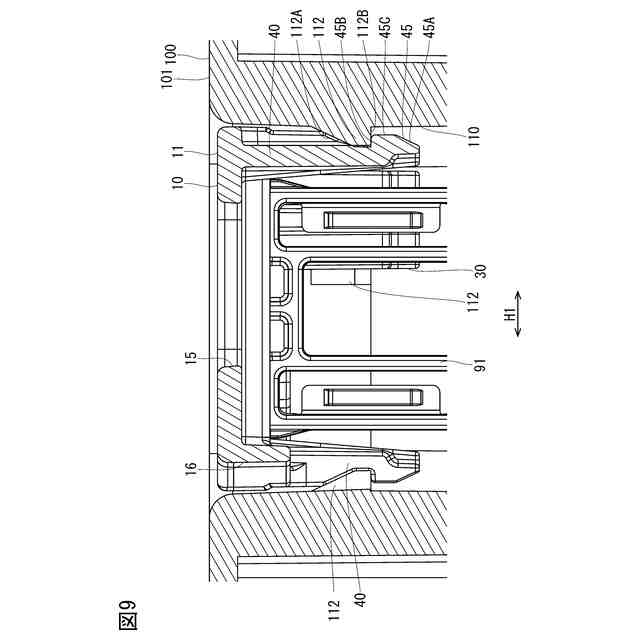

図９は、図２ＡにおけるＢ－Ｂ断面の拡大図
【発明を実施するための形態】
【０００８】
［第１実施形態］
図１から図９には、第１実施形態に係るアタッチメント１０が示されている。図１に示されるように、アタッチメント１０は、無線通信機器９０（図５参照。例えば、パッシブ型ＲＦタグ）を保持した状態で「搬送具」としてのパレット１００に取り付けられる。
【０００９】
パレット１００は、平面視長方形状の上側デッキボード１０１及び下側デッキボード１０２と、上側及び下側のデッキボード１０１，１０２同士を連結する側壁部１０３及び桁部１０４，１０５と、を有している。側壁部１０３は、上側及び下側のデッキボード１０１，１０２の短辺同士を連結している。桁部１０４，１０５には、上側及び下側のデッキボード１０１，１０２の長辺の中間部同士を連結する中間桁部１０４と、上側及び下側のデッキボード１０１，１０２の中央部同士を連結する中央桁部１０５（図３参照）と、が含まれている。側壁部１０３と桁部１０４，１０５との間は、フォーク挿入空間１０６となっている。また、本実施形態のパレット１００は、同一形状の２つの射出成形品１００Ａが上下で向かい合わせて溶着された溶着パレットであり、上下をひっくり返しても使用可能になっている。
【００１０】
図１及び図２に示すように、パレット１００の中央には、無線通信機器９０を収容するための貫通孔１１０が形成されている。詳細には、パレット１００の中央桁部１０５（図３参照）の中心に、断面略正方形状の角筒部１１１が形成され、その内側が貫通孔１１０となっている。貫通孔１１０は、開口の各辺がパレット１００の各辺に対して４５度傾斜する向きになっている。
（【００１１】以降は省略されています）
