公開番号2025116552
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011039
出願日2024-01-29
発明の名称仕切り付き容器
出願人三甲株式会社
代理人個人,個人
主分類B65D 25/06 20060101AFI20250801BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】収容可能な内容物の種類を増やすことが求められている。
【解決手段】本開示の仕切り付き容器10は、下部仕切り壁20を有する容器11と、上部仕切り壁40と、を備える。下部仕切り壁20には、上部仕切り壁40と凹凸係合する下係合部25が設けられている。下係合部25は、下部仕切り壁20の両側面に一体形成され、下部仕切り壁20の上縁よりも上方に突出する1対の挟持部26を有し、上部仕切り壁40は、1対の挟持部26の間に受容される。
【選択図】図10
特許請求の範囲【請求項１】
容器内の下部の空間を仕切る下部仕切り壁と、
前記下部仕切り壁上に重ねられ、前記下部仕切り壁を上方に延長する上部仕切り壁と、
前記上部仕切り壁と、前記下部仕切り壁又は前記容器と、に設けられ、互いに凹凸係合して板厚方向の移動を規制する係合部と、を備える仕切り付き容器。
続きを表示（約 810 文字）【請求項２】
第１の前記係合部は、前記上部仕切り壁の下縁部又は前記下部仕切り壁の上縁部に配される第２の前記係合部を挟む１対の挟持部を有する請求項１に記載の仕切り付き容器。
【請求項３】
前記１対の挟持部は、前記下部仕切り壁及び前記上部仕切り壁の重ね合わせ面よりも突出している請求項２に記載の仕切り付き容器。
【請求項４】
前記下部仕切り壁と前記上部仕切り壁との前記一方には、前記下部仕切り壁及び前記上部仕切り壁の重ね合わせ面より陥没した陥没部が形成され、
前記第１の前記係合部は、前記陥没部に対応する位置に配され、
前記第２の前記係合部は、前記陥没部に受容される請求項２に記載の仕切り付き容器。
【請求項５】
前記第１の前記係合部として、前記容器の側壁に隣接又は近接する側壁側第１係合部と、前記側壁側第１係合部よりも前記容器の内外方向における内側に位置する中間第１係合部と、を有し、
前記側壁側第１係合部の方が、前記中間第１係合部よりも前記第２の前記係合部との係合深さが深い請求項２から４の何れか１の請求項に記載の仕切り付き容器。
【請求項６】
前記１対の挟持部の先端には、前記第２の前記係合部を前記１対の挟持部の間に案内するガイド傾斜面が形成されており、
前記側壁側第１係合部の前記ガイド傾斜面の方が、前記中間第１係合部の前記ガイド傾斜面よりも、前記第２の前記係合部を挟む方向において広範囲に形成されている請求項５に記載の仕切り付き容器。
【請求項７】
前記下部仕切り壁及び前記上部仕切り壁はそれぞれ縦横に直交しており、
前記中間第１係合部は、前記下部仕切り壁同士又は前記上部仕切り壁同士の交差部に密集し、前記交差部同士の間の中央部には配されていない請求項５に記載の仕切り付き容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、容器内の空間を仕切る仕切り壁を備える仕切り付き容器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、この種の仕切り付き容器として、容器に仕切り壁が取り付けられるものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実開昭５７－１７２７２１号公報（図１等）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の仕切り付き容器においては、収容可能な内容物の種類を増やすことが求められている。
【課題を解決するための手段】
【０００５】
上記課題を解決するためになされた発明の一態様は、容器内の下部の空間を仕切る下部仕切り壁と、
前記下部仕切り壁上に重ねられ、前記下部仕切り壁を上方に延長する上部仕切り壁と、
前記下部仕切り壁及び前記上部仕切り壁に設けられ、互いに凹凸係合して板厚方向の移動を規制する係合部と、を備える仕切り付き容器である。
【発明の効果】
【０００６】
この発明の一態様によれば、容器内の空間を下部仕切り壁のみにより仕切る場合と、下部仕切り壁上に上部仕切り壁を重ねた場合とで、仕切り高さが異なるので、内容物の種類によって適した仕切り高さを選択することができる。つまり、仕切り高さを変更可能にすることにより、収容可能な内容物の種類を増やすことが可能になる。
【図面の簡単な説明】
【０００７】

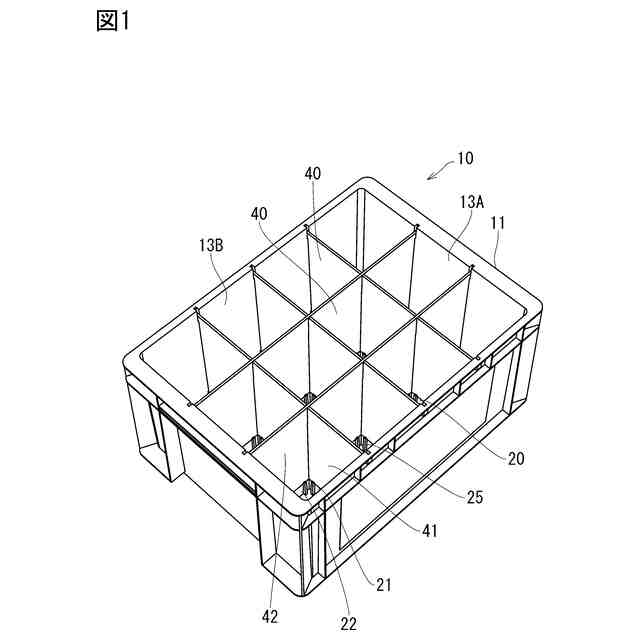

図１は、第１実施形態に係る仕切り付き容器の斜視図

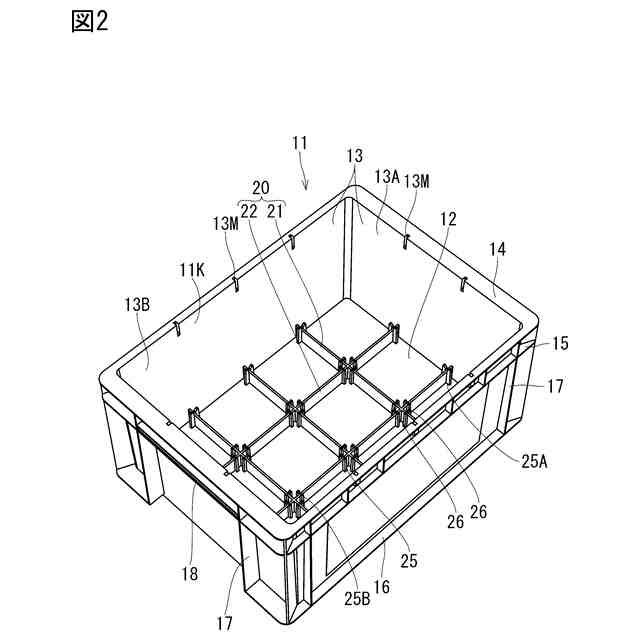

図２は、容器の斜視図

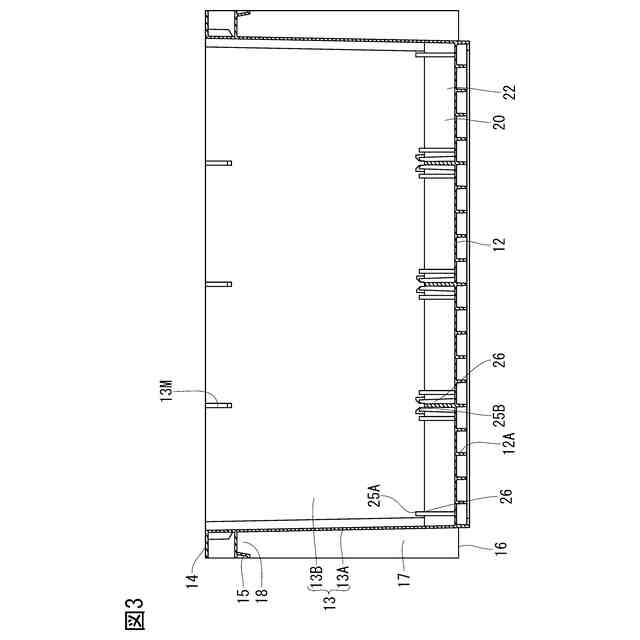

図３は、容器の側断面図

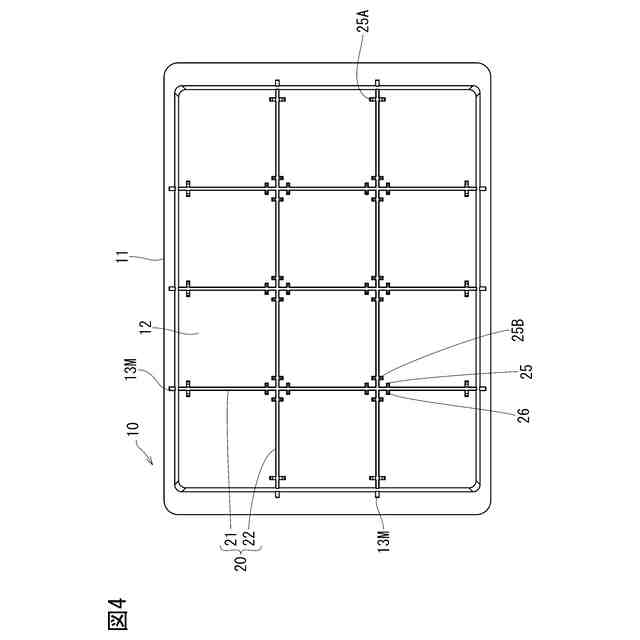

図４は、容器の平面図

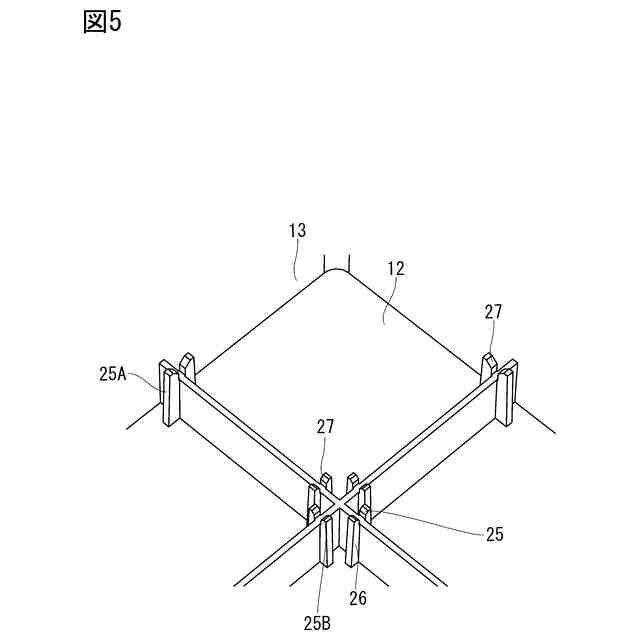

図５は、下係合部近傍の拡大斜視図
図６は、下係合部近傍の側断面図

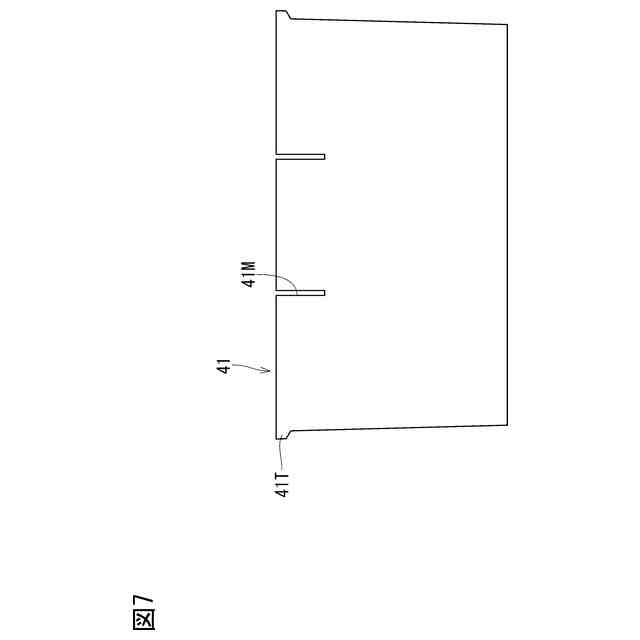

図７は、上部短辺仕切り壁の正面図

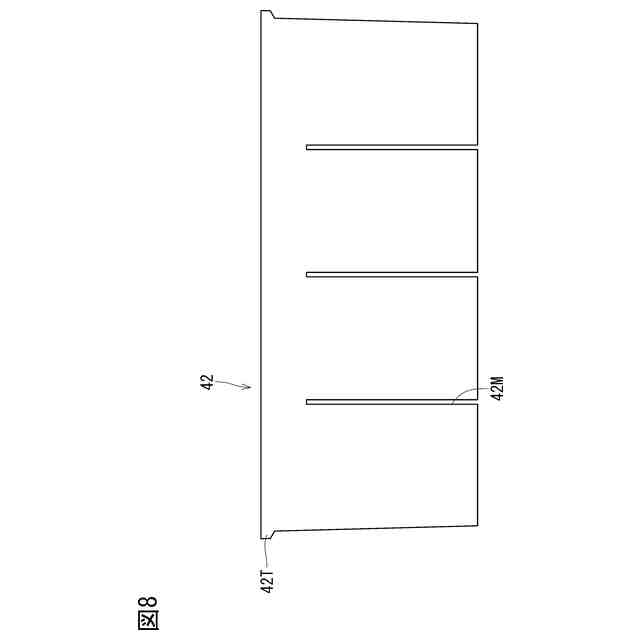

図８は、上部長辺仕切り壁の正面図

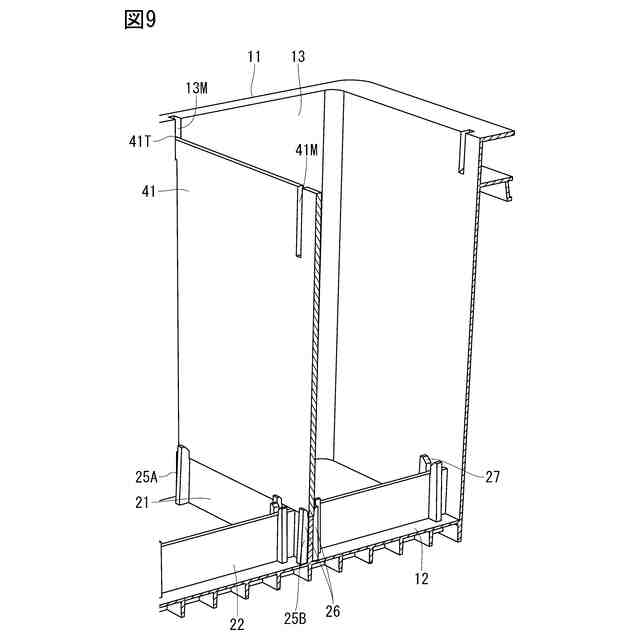

図９は、上部短辺仕切り壁が取り付けられた容器の斜視断面図
図１０は、仕切り付き容器の斜視断面図
図１１は、第２実施形態に係る仕切り付き容器の斜視断面図
図１２は、下係合部近傍の拡大斜視図
図１３は、上部短辺仕切り壁の正面図
図１４は、上部長辺仕切り壁の正面図
図１５は、下係合部近傍の側断面図
図１６は、変形例に係る上部仕切り壁及び下部仕切り壁の側断面図
【発明を実施するための形態】
【０００８】
［第１実施形態］
図１から図１０には、第１実施形態に係る仕切り付き容器１０が示されている。図１に示されるように、仕切り付き容器１０は、容器１１と、上部仕切り壁４０と、を備え、上部仕切り壁４０により容器内の空間が上部まで仕切られた図１の状態と、上部仕切り壁４０が取り外された図２の状態とに変更可能である。なお、容器１１と、上部仕切り壁４０と、は共に樹脂製である。
【０００９】
図２に示されるように、容器１１は、長方形状の上面開口１１Ｋを有する箱形をなし、長方形状の底壁１２の外縁部から側壁１３が起立した構造になっている。隣り合った側壁１３同士の連絡部は丸みを帯びている。以降、各側壁１３を区別する際は、底壁１２の短辺部に配されるものを短辺側壁１３Ａといい、底壁１２の長辺部に配されるものを長辺側壁１３Ｂという。
【００１０】
図３に示されるように、側壁１３は底壁１２よりも下方に延長されており、底壁１２の下面には、側壁１３の下端部に囲まれた領域に格子状に張り巡らされた補強リブ１２Ａが突出形成されている。補強リブ１２Ａの下端は、側壁１３の下端よりも僅かに上方に位置している。
（【００１１】以降は省略されています）
