発明の名称容器
出願人三甲株式会社
代理人個人
主分類B65D 6/18 20060101AFI20250703BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】連結機構の保護、及び、連結状態の安定化を図りつつ、保冷・保温性の向上を図る容器を提供する。

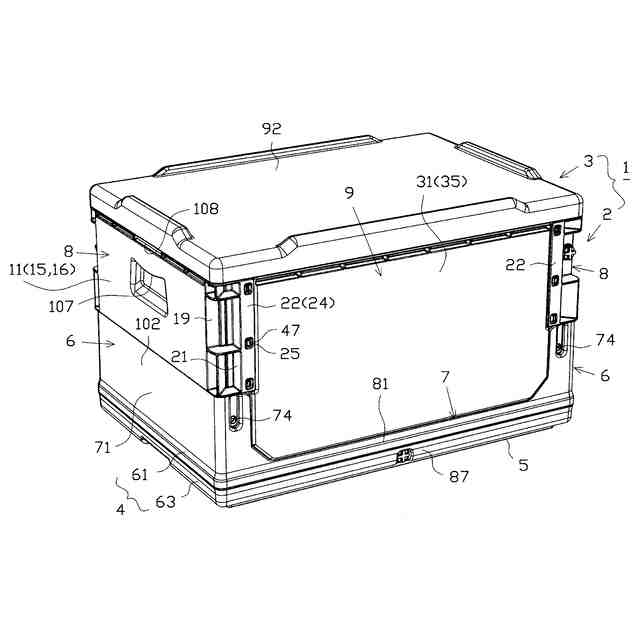

【解決手段】容器本体2は、平面視略矩形状をなす底壁部5、及び、底壁部5の側辺部に沿って上方に突出する土台部6、7を具備する底壁構成部4と、底壁構成部4の土台部6、7に対して回動変位可能に連結された側壁部8、9とを備える。各側壁部8、9、及び、底壁構成部4は内部空間12、32、62を有し、当該内部空間12、32、62には断熱部材10が設けられる。短辺側側壁部8、及び、短辺側土台部6は、容器本体2が組立状態にある場合に水平方向において互いに凹凸係合可能な側壁側係合部104、及び、土台側係合部103を備える。側壁側係合部104、及び、土台側係合部103は、容器本体2の組立状態において、側壁側係合部104、及び、土台側係合部103が、水平方向、及び、鉛直方向で断熱部材10に挟まれるように構成される。

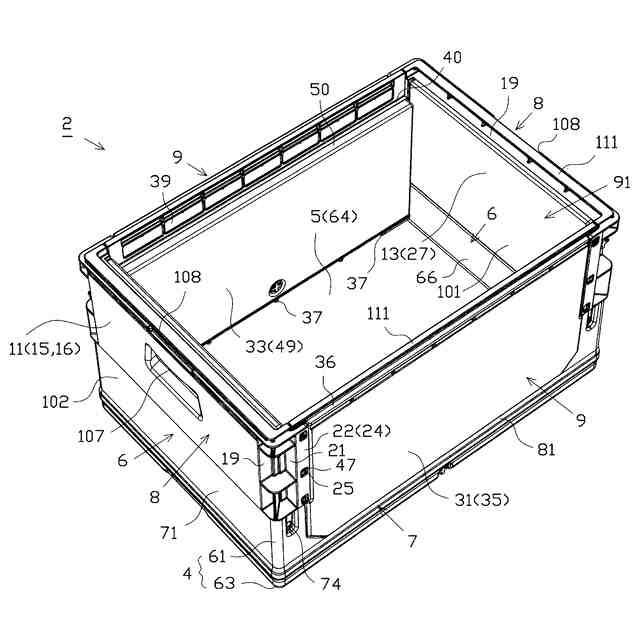

【選択図】図19
特許請求の範囲【請求項１】

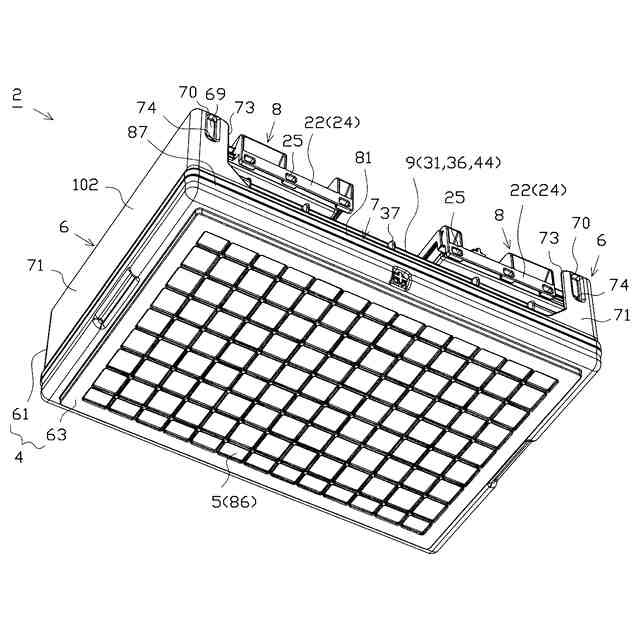

平面視略矩形状をなす底壁部、及び、前記底壁部の側辺部に沿って上方に突出する土台部を具備する底壁構成部と、

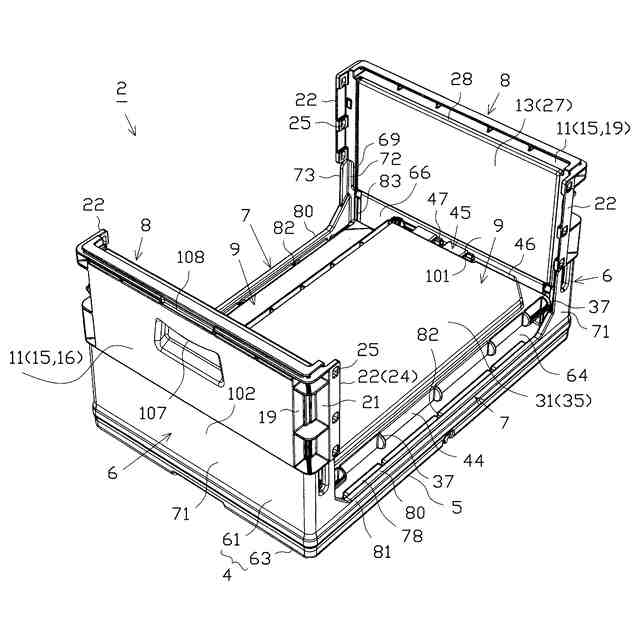

前記底壁構成部の前記土台部に対して、前記底壁部の各側辺部の上方に立設される起立姿勢と、前記底壁部の中央部側に倒される折畳姿勢との間を回動変位可能に連結された側壁部とを備え、

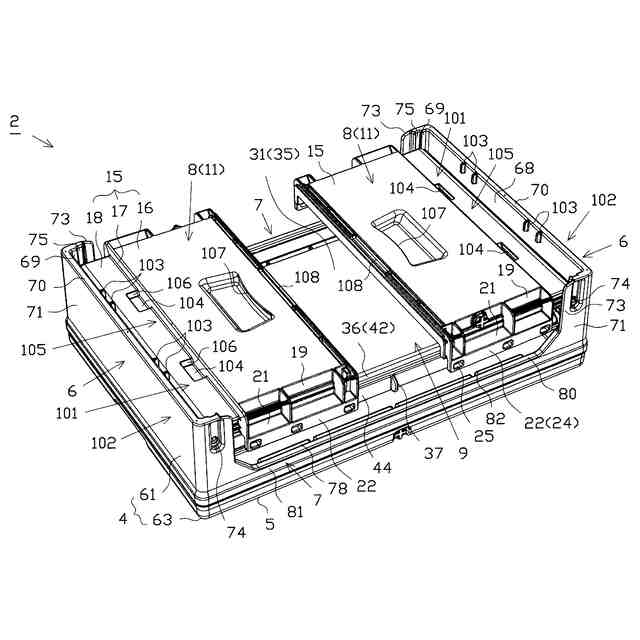

全ての前記側壁部が前記起立姿勢とされた組立状態と、全ての前記側壁部が前記折畳姿勢とされた折畳状態とに状態変化可能な容器本体と、

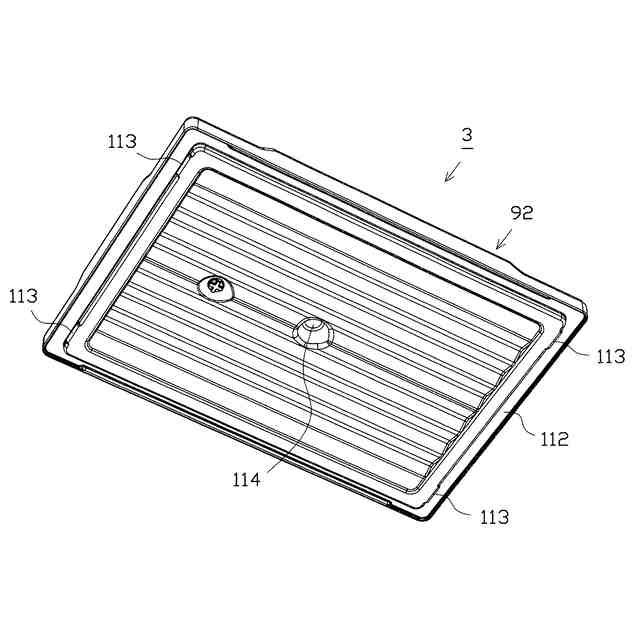

前記組立状態にある前記容器本体の上面開口部を閉塞可能な蓋体と、
を備え、
前記蓋体は、前記折畳状態とされた前記容器本体の前記土台部の上面に載置可能に構成された容器において、

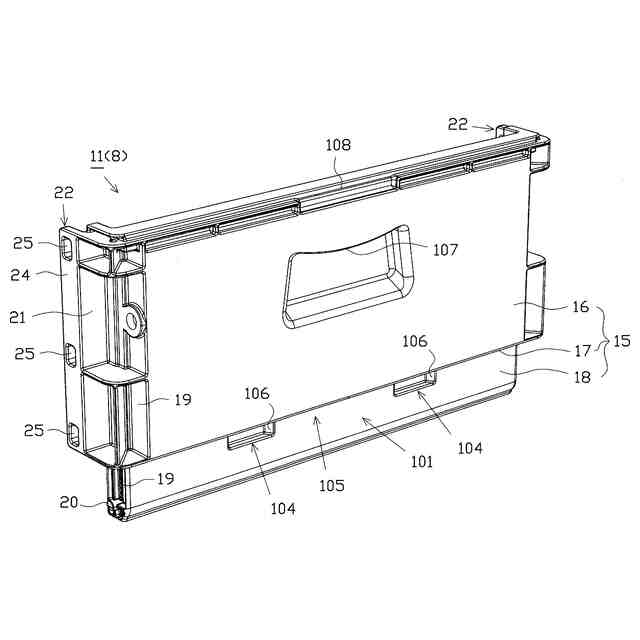

前記側壁部を前記底壁構成部に対して回動可能に連結する連結機構は、前記側壁部の側部に設けられた側壁側軸部と、前記土台部に設けられた土台側軸部とを備え、
前記土台部は、
前記底壁部から上方に延出する土台下縦壁部と、
前記土台下縦壁部の上縁部から前記容器本体の外方側に延出する土台中段壁部と、
前記土台中段壁部の前記容器本体の外方側の縁部から上方に延出する土台上縦壁部と、
前記土台中段壁部の両側縁部からそれぞれ上方に延出する土台軸壁部と、を備え、
前記土台側軸部は、前記土台軸壁部の下部に設けられ、
前記土台軸壁部のうち前記土台側軸部の上方に前記土台軸壁部の上縁部にかけて略鉛直方向に延在する軸案内溝部が設けられ、

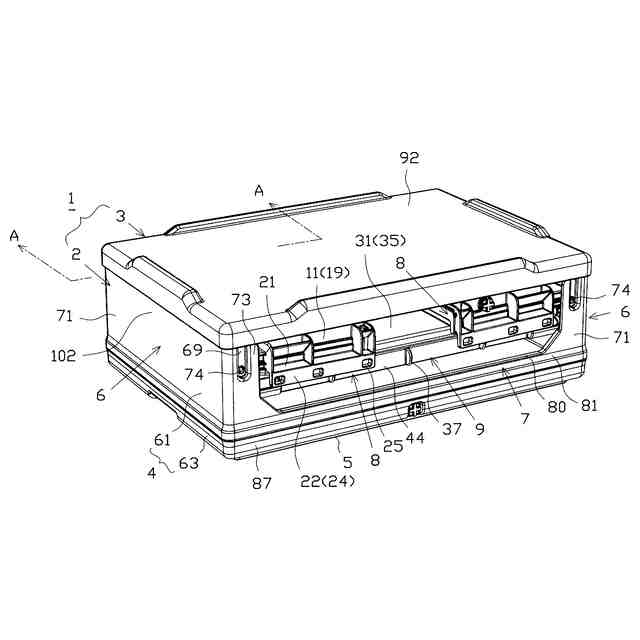

前記折畳状態とされた前記容器本体の前記土台部の上面に前記蓋体が載置された状態において、前記蓋体の一部が、前記土台軸壁部と水平方向に対向するよう構成されていることを特徴とする容器。
続きを表示（約 570 文字）【請求項２】

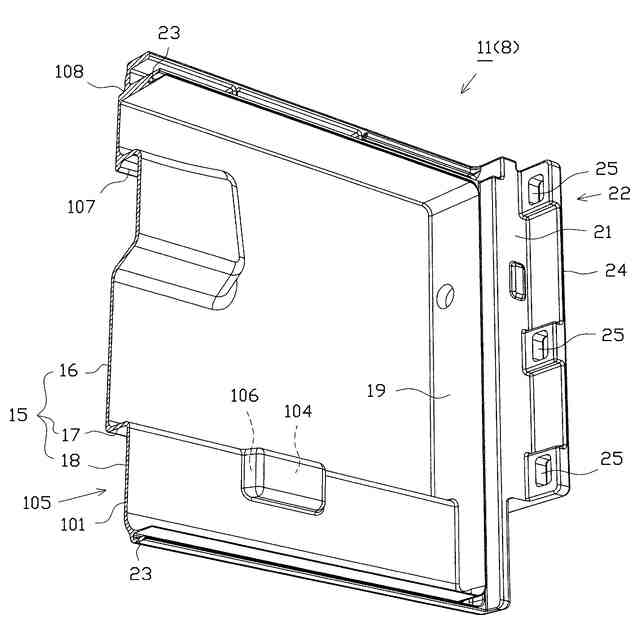

前記側壁部は、その外面側において、上側壁部と、前記上側壁部の下辺部から前記容器本体の内方側に延出する延出壁部と、前記延出壁部の先端縁から下方に延出する下側壁部とを具備し、
前記容器本体の前記組立状態において、前記下側壁部と、前記土台上縦壁部とが水平方向に対向するよう構成されていることを特徴とする請求項１に記載の容器。
【請求項３】
前記土台部は、
前記土台上縦壁部、及び、前記土台軸壁部の上縁部から前記容器本体の外方側に延出する土台上段壁部を備え、
前記折畳状態とされた前記容器本体において、前記土台上段壁部の上面は、前記折畳姿勢とされた全ての前記側壁部の上端部よりも上方に位置することを特徴とする請求項１又は２に記載の容器。
【請求項４】
前記土台軸壁部の前記容器本体の内方側の端縁から前記容器本体の外方側に延出する軸壁面調整部を備えるとともに、
前記軸壁面調整部から前記土台上縦壁部と離隔する側に突出する係止壁支持壁部を備えていることを特徴とする請求項１乃至３のいずれかに記載の容器。
【請求項５】
前記係止壁支持壁部に対応する部位が、前記土台軸壁部に対応する部位よりも薄く構成されていることを特徴とする請求項４に記載の容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、物品の運搬等に使用される容器に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、物品の運搬等に使用される容器として、略矩形状をなす底壁部、及び、該底壁部の各側辺部に沿ってそれぞれ上方に突出する土台部を具備する底壁構成部と、各土台部に対してそれぞれ回動可能に連結された側壁部とを備え、上方に開口する箱型に組立可能、かつ、各側壁部を底壁部の上方に倒して折畳可能な容器が知られている。また、各側壁部、及び、底壁構成部を中空構造とし、その内部空間に断熱部材を設けて、保冷・保温性を高めるといった技術がある（例えば、特許文献１等参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－３３２０３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、容器を折畳状態として、その上に蓋体を被せることがある。
【０００５】
本発明の目的は、蓋体を折畳状態とされた容器本体に被せた状態の安定化を図ることができる容器を提供することにある。
【課題を解決するための手段】
【０００６】
以下、上記目的等を解決するのに適した各手段につき項分けして説明する。なお、必要に応じて対応する手段に特有の作用効果等を付記する。
【０００７】
手段１．平面視略矩形状をなす底壁部、及び、前記底壁部の側辺部に沿って上方に突出する土台部を具備する底壁構成部と、
前記底壁構成部の前記土台部に対して、前記底壁部の各側辺部の上方に立設される起立姿勢と、前記底壁部の中央部側に倒される折畳姿勢との間を回動変位可能に連結された側壁部とを備え、
全ての前記側壁部が前記起立姿勢とされた組立状態と、全ての前記側壁部が前記折畳姿勢とされた折畳状態とに状態変化可能な容器本体と、
前記組立状態にある前記容器本体の上面開口部を閉塞可能な蓋体と、
を備え、
前記蓋体は、前記折畳状態とされた前記容器本体の前記土台部の上面に載置可能に構成された容器において、
前記側壁部を前記底壁構成部に対して回動可能に連結する連結機構は、前記側壁部の側部に設けられた側壁側軸部と、前記土台部に設けられた土台側軸部とを備え、
前記土台部は、
前記底壁部から上方に延出する土台下縦壁部と、
前記土台下縦壁部の上縁部から前記容器本体の外方側に延出する土台中段壁部と、
前記土台中段壁部の前記容器本体の外方側の縁部から上方に延出する土台上縦壁部と、
前記土台中段壁部の両側縁部からそれぞれ上方に延出する土台軸壁部と、を備え、
前記土台側軸部は、前記土台軸壁部の下部に設けられ、
前記土台軸壁部のうち前記土台側軸部の上方に前記土台軸壁部の上縁部にかけて略鉛直方向に延在する軸案内溝部が設けられ、
前記折畳状態とされた前記容器本体の前記土台部の上面に前記蓋体が載置された状態において、前記蓋体の一部が、前記土台軸壁部と水平方向に対向するよう構成されていることを特徴とする容器。
【０００８】
手段１によれば、蓋体を折畳状態とされた容器本体に被せた状態の安定化を図ることができる。
【０００９】
手段２．前記側壁部は、その外面側において、上側壁部と、前記上側壁部の下辺部から前記容器本体の内方側に延出する延出壁部と、前記延出壁部の先端縁から下方に延出する下側壁部とを具備し、
前記容器本体の前記組立状態において、前記下側壁部と、前記土台上縦壁部とが水平方向に対向するよう構成されていることを特徴とする手段１に記載の容器。
【００１０】
手段３．前記土台部は、
前記土台上縦壁部、及び、前記土台軸壁部の上縁部から前記容器本体の外方側に延出する土台上段壁部を備え、
前記折畳状態とされた前記容器本体において、前記土台上段壁部の上面は、前記折畳姿勢とされた全ての前記側壁部の上端部よりも上方に位置することを特徴とする手段１又は２に記載の容器。
（【００１１】以降は省略されています）
