特許ウォッチ

公開番号2024173599
公報種別公開特許公報(A)
公開日2024-12-12
出願番号2023193294
出願日2023-11-13
発明の名称樹脂組成物
出願人南亞塑膠工業股分有限公司,NAN YA PLASTICS CORPORATION
代理人個人
主分類C08L 55/02 20060101AFI20241205BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】炭素排出量を削減しつつ機械的性能の向上を達成可能な樹脂組成物を提供する。
【解決手段】ABS樹脂と変性ポリエステル樹脂とを含む樹脂組成物であって、変性ポリエステル樹脂は、ポリエステル材料と、相溶化剤と、強化剤と、結晶化抑制剤と、スリップ剤と、酸化防止剤とを含む。相溶化剤は、PP-MA、PE-MA、ABS-MA、E-MA-GMA、E-VA-GMA、POE-GMA、PE-GMA、ABS-GMA、又はそれらの組合せを含む。強化剤は、POE、MBS、PTW、又はそれらの組合せを含む。結晶化抑制剤は、IPAコポリエステル、IPA及びCHDMコポリエステル、PETG、PCTG、又はそれらの組合せを含む。スリップ剤は、ステアレート、ポリエチレンワックス、変性シリコーン、フッ素樹脂、又はそれらの組合せを含む。酸化防止剤は、ヒンダードフェノール系、フェノール系、ホスファイト系酸化防止剤を含む。
【選択図】なし
特許請求の範囲【請求項１】
ＡＢＳ樹脂と、
ポリエステル材料と、
ＰＰ－ＭＡ、ＰＥ－ＭＡ、ＡＢＳ－ＭＡ、Ｅ－ＭＡ－ＧＭＡ、Ｅ－ＶＡ－ＧＭＡ、ＰＯＥ－ＧＭＡ、ＰＥ－ＧＭＡ、ＡＢＳ－ＧＭＡ、又はそれらの組合せを含む相溶化剤と、
ＰＯＥ、ＭＢＳ、ＰＴＷ、又はそれらの組合せを含む強化剤と、
ＩＰＡコポリエステル、ＩＰＡ及びＣＨＤＭコポリエステル、ポリ（エチレンテレフタレートｃо－１，４－シクロヘキシレンジメチレンテレフタレート）、又はそれらの組合せを含む結晶化抑制剤と、
ステアレート、ポリエチレンワックス、変性シリコーン、フッ素樹脂、又はそれらの組合せを含むスリップ剤と、
ヒンダードフェノール系酸化防止剤、フェノール系酸化防止剤、ホスファイト系酸化防止剤、又はそれらの組合せを含む酸化防止剤と
を含む、変性ポリエステル樹脂と
を含む、
樹脂組成物。
続きを表示（約 760 文字）【請求項２】
前記相溶化剤の添加量は、前記変性ポリエステル樹脂の総重量に対して８重量％～１８重量％の範囲である、
請求項１に記載の樹脂組成物。
【請求項３】
前記強化剤の添加量は、前記変性ポリエステル樹脂の総重量に対して３重量％～１０重量％の範囲である、
請求項１に記載の樹脂組成物。
【請求項４】
前記結晶化抑制剤の添加量は、前記変性ポリエステル樹脂の総重量に対して２重量％～８重量％の範囲である、
請求項１に記載の樹脂組成物。
【請求項５】
前記スリップ剤の添加量は、前記変性ポリエステル樹脂の総重量に対して０．１重量％～２重量％の範囲である、
請求項１に記載の樹脂組成物。
【請求項６】
前記酸化防止剤の添加量は、前記変性ポリエステル樹脂の総重量に対して０．１重量％～１重量％の範囲である、
請求項１に記載の樹脂組成物。
【請求項７】
前記ポリエステル材料の添加量は、前記変性ポリエステル樹脂の総重量に対して６１．０重量％～８６．８重量％の範囲である、
請求項１に記載の樹脂組成物。
【請求項８】
前記ＡＢＳ材料の添加量は、前記樹脂組成物の総重量に対して６０重量％～１００重量％の範囲である、
請求項１に記載の樹脂組成物。
【請求項９】
前記ＡＢＳ材料と前記変性ポリエステル樹脂の総添加量は１００重量％である、
請求項８に記載の樹脂組成物。
【請求項１０】
前記ポリエステル材料は、未加工ポリエステルペレット、リサイクルポリエステルペレット、又はそれらの組合せを含む、
請求項１に記載の樹脂組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
バランスのとれた機械的性能、光沢のある外観、電気メッキ適用性のため、アクリロニトリル‐ブタジエン‐スチレン共重合樹脂（ＡＢＳ樹脂）は、家電製品、電動工具、電子機器、事務用品等を含む、様々な分野で広く用いられている。しかし、ＡＢＳ樹脂には高い炭素排出量（約３．５ｋｇＣＯ
２
／ｋｇ～４ｋｇＣＯ
２
／ｋｇの範囲）という問題がある。このため、環境意識が高まって製品中の炭素削減の要求が高まるにつれ、より低い炭素排出量の材料の導入又は置き換えを探求すべきである。
【０００３】
具体的には、ＡＢＳ樹脂と比較し、ポリエステル樹脂（ＰＥＴ樹脂）は比較的低い炭素排出量（約２．６ｋｇＣＯ
２
／ｋｇ～３ｋｇＣＯ
２
／ｋｇの範囲）の利点を提供し、炭素排出量を約１５％～３５％削減することができる。また、リサイクルＰＥＴ樹脂（ＲＰＥＴ）では更に、リサイクル源に応じて、炭素排出量を未加工ＰＥＴ樹脂と比較して６０％～９０％、ＡＢＳ樹脂と比較して７０％～９２％削減することができる。よって、ＰＥＴ樹脂のＡＢＳ樹脂への導入は全体的な炭素排出量を効果的に削減することができる。しかし、ＰＥＴ樹脂をＡＢＳ樹脂へ導入する場合には、両者の異なる特性のため、克服すべき課題がある。ＡＢＳ樹脂は極性の低い非晶質プラスチックであり、ＰＥＴ樹脂は極性の高い結晶プラスチックである。この特性の不一致は、ＡＢＳ樹脂とＰＥＴ樹脂との相溶性が劣る結果となる。その結果、ＡＢＳ樹脂へのＰＥＴ樹脂の導入は、相分離をもたらし、これは製品の機械的性能を損ない、表面の光沢を低下させる可能性がある。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、炭素排出量を削減しつつ向上された機械的性能を達成可能な樹脂組成物を提供する。
【課題を解決するための手段】
【０００５】
本発明の１つの実施形態において、ＡＢＳ樹脂と変性ポリエステル樹脂とを含む樹脂組成物を提供する。変性ポリエステル樹脂は、ポリエステル材料と、相溶化剤と、強化剤と、結晶化抑制剤と、スリップ剤と、酸化防止剤とを含む。相溶化剤は、ＰＰ‐ＭＡ、ＰＥ‐ＭＡ、ＡＢＳ‐ＭＡ、Ｅ‐ＭＡ‐ＧＭＡ、Ｅ‐ＶＡ‐ＧＭＡ、ＰＯＥ‐ＧＭＡ、ＰＥ‐ＧＭＡ、ＡＢＳ‐ＧＭＡ、又はそれらの組合せを含む。強化剤は、ＰＯＥ、ＭＢＳ、ＰＴＷ、又はそれらの組合せを含む。結晶化抑制剤は、ＩＰＡコポリエステル、ＩＰＡ及びＣＨＤＭコポリエステル、ＰＥＴＧ、ＰＣＴＧ、又はそれらの組合せを含む。スリップ剤は、ステアレート、ポリエチレンワックス、変性シリコーン、フッ素樹脂、又はそれらの組合せを含む。酸化防止剤は、ヒンダードフェノール系酸化防止剤、フェノール系酸化防止剤、ホスファイト系酸化防止剤、又はそれらの組合せを含む。
【０００６】
本発明の１つの実施形態によると、相溶化剤の添加量は、変性ポリエステル樹脂の総重量に対して８重量％～１８重量％の範囲である。
【０００７】
本発明の１つの実施形態によると、強化剤の添加量は、変性ポリエステル樹脂の総重量に対して３重量％～１０重量％の範囲である。
【０００８】
本発明の１つの実施形態によると、結晶化抑制剤の添加量は、変性ポリエステル樹脂の総重量に対して２重量％～８重量％の範囲である。
【０００９】
本発明の１つの実施形態によると、スリップ剤の添加量は、変性ポリエステル樹脂の総重量に対して０．１重量％～２重量％の範囲である。
【００１０】
本発明の１つの実施形態によると、酸化防止剤の添加量は、変性ポリエステル樹脂の総重量に対して０．１重量％～１重量％の範囲である。

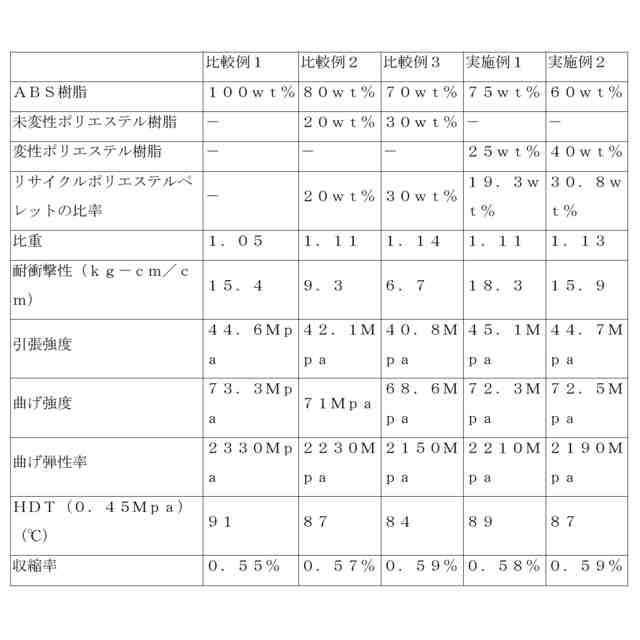

（【００１１】以降は省略されています）

関連特許
