特許ウォッチ

公開番号2025058802
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023196727
出願日2023-11-20
発明の名称熱可塑性ポリエステルエラストマーの製造方法
出願人南亞塑膠工業股分有限公司,NAN YA PLASTICS CORPORATION
代理人個人
主分類C08G 63/672 20060101AFI20250401BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ポリエステル廃棄物の有効な回収および利用方法を提供する。
【解決手段】熱可塑性ポリエステルエラストマーの製造方法は、ポリエチレンテレフタレート(PET)を含むポリエステル再生物を提供することと、ポリエステル再生物をエチレングリコールと解重合反応させることと、解重合反応で得られた生成物を脂肪族ジオールとエステル交換反応させることと、エステル交換反応で得られた生成物を長鎖のポリ(アルキルジオール)と重合反応させることで、熱可塑性ポリエステルエラストマーを取得することとを含む。解重合反応、エステル交換反応、及び重合反応に用いる触媒は、それぞれキレート型チタン触媒を含む。
【選択図】なし
特許請求の範囲【請求項１】
ポリエチレンテレフタレートを含むポリエステル再生物を提供することと、
前記ポリエステル再生物をエチレングリコールと解重合反応させることと、
前記解重合反応で得られた生成物を脂肪族ジオールとエステル交換反応させることと、
前記エステル交換反応で得られた生成物を長鎖のポリ（アルキルジオール）と重合反応させることで、熱可塑性ポリエステルエラストマーを取得することと
を含み、
前記解重合反応、前記エステル交換反応、及び前記重合反応に用いる触媒は、それぞれキレート型チタン触媒を含む、
熱可塑性ポリエステルエラストマーの製造方法。
続きを表示（約 860 文字）【請求項２】
前記キレート型チタン触媒は、リン酸エステルチタン酸エステルキレート、クエン酸チタンキレート、及びヒドロキシ酸エステルチタン酸エステルキレートからなる群のうちの少なくとも１つから選択される、請求項１に記載の熱可塑性ポリエステルエラストマーの製造方法。
【請求項３】
前記解重合反応に用いる触媒、前記エステル交換反応に用いる触媒、及び前記重合反応に用いる触媒は、全て同一である、請求項１に記載の熱可塑性ポリエステルエラストマーの製造方法。
【請求項４】
前記長鎖のポリ（アルキルジオール）は、ポリエチレングリコール又はポリテトラメチレンエーテルグリコールを含む、請求項１に記載の熱可塑性ポリエステルエラストマーの製造方法。
【請求項５】
前記脂肪族ジオールは、炭素数３～１０のジオールからなる群のうちの少なくとも１つから選択される、請求項１に記載の熱可塑性ポリエステルエラストマーの製造方法。
【請求項６】
前記エステル交換反応で得られた生成物は、ビス－ヒドロキシプロピルテレフタレート及び／又はビス－ヒドロキシブチルテレフタレートを含む、請求項１に記載の熱可塑性ポリエステルエラストマーの製造方法。
【請求項７】
前記長鎖のポリ（アルキルジオール）の前記重合反応中の添加量は、前記重合反応の反応物の総重量の２０重量％～６０重量％を占める、請求項１に記載の熱可塑性ポリエステルエラストマーの製造方法。
【請求項８】
前記重合反応は真空環境下で行われる、請求項１に記載の熱可塑性ポリエステルエラストマーの製造方法。
【請求項９】
前記重合反応の反応温度は２００℃～３００℃の間である、請求項１に記載の熱可塑性ポリエステルエラストマーの製造方法。
【請求項１０】
前記重合反応中に酸化防止剤を添加することを更に含む、請求項１に記載の熱可塑性ポリエステルエラストマーの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は熱可塑性ポリエステルエラストマーの製造方法に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
織物（例えば衣類）、ペットボトル、ビニール袋といったポリエステル製品は生活で広く用いられており、このために多くのポリエステル廃棄物を生んでおり、これらポリエステル廃棄物を如何にして有効に回収して利用するかが重要な課題である。
【発明の概要】
【０００３】
本発明は、廃棄されたポリエステル製品を有効に回収、再利用して製造コストを低減させることのできる、熱可塑性ポリエステルエラストマーの製造方法を提供する。
【０００４】
本発明の熱可塑性ポリエステルエラストマーの製造方法は、ポリエチレンテレフタレートを含むポリエステル再生物を提供することと、ポリエステル再生物をエチレングリコールと解重合反応させることと、解重合反応で得られた生成物を脂肪族ジオールとエステル交換反応させることと、エステル交換反応で得られた生成物を長鎖のポリ（アルキルジオール）と重合反応させることで、熱可塑性ポリエステルエラストマーを取得することというステップを含む。解重合反応、エステル交換反応、及び重合反応に用いる触媒は、それぞれキレート型チタン触媒を含む。
【０００５】
本発明の１つの実施形態において、上述したキレート型チタン触媒は、リン酸エステルチタン酸エステルキレート、クエン酸チタンキレート、及びヒドロキシ酸エステルチタン酸エステルキレートからなる群のうちの少なくとも１つから選択される。
【０００６】
本発明の１つの実施形態において、上述した解重合反応に用いる触媒、エステル交換反応に用いる触媒、及び重合反応に用いる触媒は、全て同一である。
【０００７】
本発明の１つの実施形態において、上述した長鎖のポリ（アルキルジオール）は、ポリエチレングリコール又はポリテトラメチレンエーテルグリコールを含む。
【０００８】
本発明の１つの実施形態において、上述した脂肪族ジオールは、炭素数３～１０のジオールからなる群のうちの少なくとも１つから選択される。
【０００９】
本発明の１つの実施形態において、上述したエステル交換反応で得られた生成物は、ビス－ヒドロキシプロピルテレフタレート及び／又はビス－ヒドロキシブチルテレフタレートを含む。
【００１０】
本発明の１つの実施形態において、上述した長鎖のポリ（アルキルジオール）の重合反応中の添加量は、重合反応の反応物の総重量の２０重量％～６０重量％を占める。

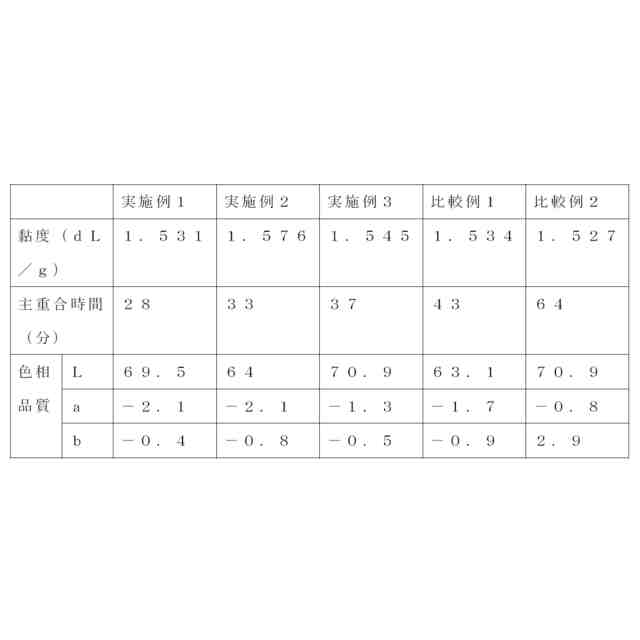

（【００１１】以降は省略されています）

関連特許
