特許ウォッチ

公開番号2025059872
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170233
出願日2023-09-29
発明の名称吸水性樹脂粒子の製造方法
出願人住友精化株式会社
代理人
主分類C08F 2/32 20060101AFI20250403BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】粗粉及び微粉が少ない吸水性樹脂粒子の製造方法を提供する。
【解決手段】
水溶性エチレン性不飽和単量体を、分散安定剤の存在下、炭化水素分散媒中で逆相懸濁重合させる工程を有する、吸水性樹脂粒子の製造方法であって、
前記炭化水素分散媒が、n-ヘプタン、n-ヘプタンを除く炭素数6～8の脂肪族炭化水素、及び炭素数6～8の脂環族炭化水素を含み、
前記n-ヘプタンが、炭化水素分散媒100質量部に対して、20質量部以上である、
吸水性樹脂粒子の製造方法。
【選択図】なし
特許請求の範囲【請求項１】
水溶性エチレン性不飽和単量体を、分散安定剤の存在下、炭化水素分散媒中で逆相懸濁重合させる工程を有する、吸水性樹脂粒子の製造方法であって、
前記炭化水素分散媒が、ｎ－ヘプタン、ｎ－ヘプタンを除く炭素数６～８の脂肪族炭化水素、及び炭素数６～８の脂環族炭化水素を含み、
前記ｎ－ヘプタンが、炭化水素分散媒１００質量部に対して、２０質量部以上である、
吸水性樹脂粒子の製造方法。
続きを表示（約 86 文字）【請求項２】
前記炭素数６～８の脂環族炭化水素が、前記炭化水素分散媒１００質量部に対して、６０質量部以下である、請求項１に記載の吸水性樹脂粒子の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吸水性樹脂粒子の製造方法、特に水溶性エチレン性不飽和単量体を逆相懸濁重合させることで吸水性樹脂粒子を製造する方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
吸水性樹脂粒子は、おむつ、生理用品、失禁用パッド等の衛生材料、止水材、結露防止剤等の工業資材などの分野で用いられている。吸水性樹脂粒子は、例えば、エチレン不飽和単量体を重合して重合体粒子を得る方法が用いられている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１２／０１４７４８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、粗粉及び微粉が少ない吸水性樹脂粒子の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明は以下を含む。
［１］
水溶性エチレン性不飽和単量体を、分散安定剤の存在下、炭化水素分散媒中で逆相懸濁重合させる工程を有する、吸水性樹脂粒子の製造方法であって、
前記炭化水素分散媒が、ｎ－ヘプタン、ｎ－ヘプタンを除く炭素数６～８の脂肪族炭化水素、及び炭素数６～８の脂環族炭化水素を含み、
前記ｎ－ヘプタンが、炭化水素分散媒１００質量部に対して、２０質量部以上である、
吸水性樹脂粒子の製造方法。
［２］
前記炭素数６～８の脂環族炭化水素が、前記炭化水素分散媒１００質量部に対して、６０質量部以下である、請求項１に記載の吸水性樹脂粒子の製造方法。
【発明の効果】
【０００６】
本発明にかかる製造方法により、粗粉及び微粉が少ない吸水性樹脂粒子が提供される。
【発明を実施するための形態】
【０００７】
以下、本発明の実施形態について詳細に説明する。但し、本発明は、以下の実施形態に限定されるものではない。
【０００８】
１．吸水性樹脂粒子の製造方法
本発明の吸水性樹脂粒子の製造方法は、水溶性エチレン性不飽和単量体を、炭化水素分散媒中で逆相懸濁重合させて、吸水性樹脂粒子を製造する方法である。本発明の吸水性樹脂粒子の製造方法は、水溶性エチレン性不飽和単量体を含む水溶液と、炭化水素分散媒と、ラジカル重合開始剤と、分散安定剤と、内部架橋剤とを混合する重合工程と、重合工程で得られた重合体を表面架橋する表面架橋工程とを備えている。本発明の吸水性樹脂粒子の製造方法において、逆相懸濁重合は、２段以上の重合工程を備えている。
【０００９】
本発明は、これらの構成を備えることにより、吸水性樹脂粒子を製造することができる。以下、本発明の吸水性樹脂粒子の製造方法について詳述する。
【００１０】
［逆相懸濁重合］
逆相懸濁重合を行うにあたっては、分散安定剤の存在下に、水溶性エチレン性不飽和単量体を含む単量体水溶液を、炭化水素分散媒に分散させる。

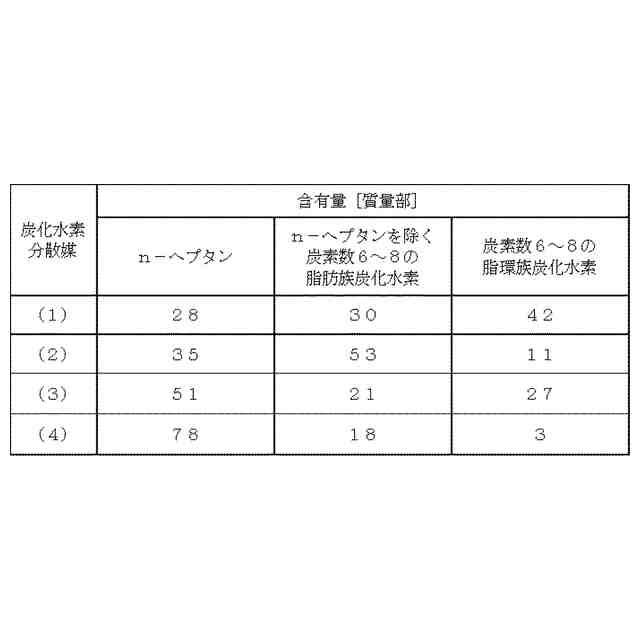

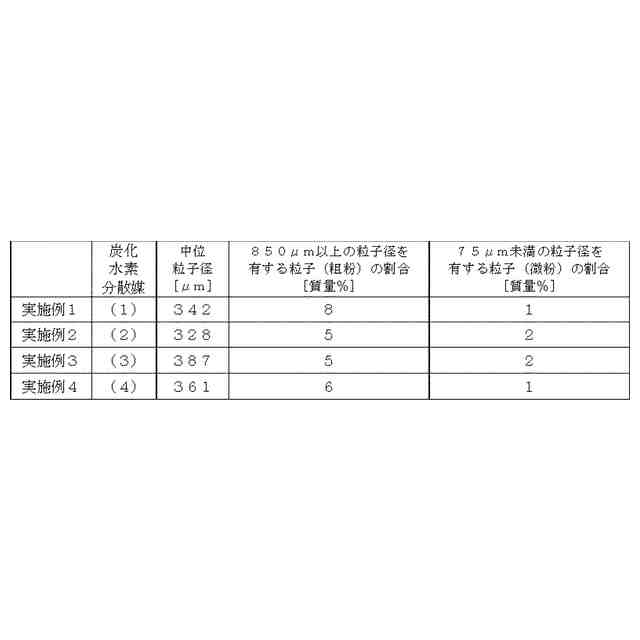

（【００１１】以降は省略されています）

関連特許
