TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025085106
公報種別
公開特許公報(A)
公開日
2025-06-05
出願番号
2023198750
出願日
2023-11-24
発明の名称
光硬化性樹脂組成物
出願人
アイカ工業株式会社
代理人
主分類
C08G
75/045 20160101AFI20250529BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約
【課題】高温環境下でも保存安定性が良好で、且つLED光源でも深部硬化性に優れた樹脂組成物を提供する。
【解決手段】エポキシ(メタ)アクリレートと、ペンタエリスリトールアクリレートと、光重合開始剤と、リン酸エステルと、チオール化合物と、光安定剤を含み、前記ペンタエリスリトールアクリレートの水酸基価が170~350mgKOH/gであり、前記チオール化合物が1級チオールを含むことを特徴とする光硬化性樹脂組成物である。
【選択図】なし
特許請求の範囲
【請求項1】
エポキシ(メタ)アクリレート(A)と、ペンタエリスリトールアクリレート(B)と、光重合開始剤(C)と、リン酸エステル(D)と、チオール化合物(E)と、光安定剤(F)を含み、前記(B)の水酸基価が170~350mgKOH/gであり、前記(E)が1級チオール(e1)を含むことを特徴とする光硬化性樹脂組成物。
続きを表示(約 270 文字)
【請求項2】
前記(E)が更に2級チオール(e2)を含むことを特徴とする請求項1記載の光硬化性樹脂組成物。
【請求項3】
前記(C)が2、4、6-トリメチルベンゾイル-ジフェニル-フォスフィンオキサイドを含むことを特徴とする請求項1記載の光硬化性樹脂組成物。
【請求項4】
前記(A)がビスフェノールAエポキシジアクリレートを含むことを特徴とする請求項1記載の光硬化性樹脂組成物。
【請求項5】
注形成型用であることを特徴とする請求項1~4いずれか記載の光硬化性樹脂組成物。
発明の詳細な説明
【技術分野】
【0001】
本発明は、光硬化型で、深部硬化性と保存安定性に優れた樹脂組成物に関する。
続きを表示(約 1,200 文字)
【背景技術】
【0002】
アクリル系の光硬化型樹脂は、プラスチックフィルムやプラスチック成型物表面に特別な性能を付与するために多くの分野で使用されている。例えばPET(ポリエチレンテレフタレート)フィルム上に塗布して、高硬度を付与したハードコートフィルムは、タッチパネル用フィルムや成形用フィルムとして大量に使用されている。
【0003】
こうしたプラスチック表面に薄膜で塗布し、特別な性能を付与する分野以外でも、アクリル樹脂はその硬さや透明性を生かし、ブローチや小物などのアクセサリーを自作するための注形用樹脂として使用されている(特許文献1)。そして過去に出願人は、同用途で多官能ウレタン(メタ)アクリレートと、(メタ)アクリレートモノマーと、光重合開始剤と、リン酸エステルと、4官能以上の1級チオールと、安定剤からなる組成物を発明している(特許文献2)。
【0004】
この発明は、LED光源を使用しても硬化性に優れ、尚且つ高温環境下でも増粘しにくく保存安定性が非常に高いという異なる要求性能を両立できる優れたものであった。しかしながら、深部硬化性が十分でないため、厚みのある形状体では中心部の硬化が甘くなり流動性が残る場合があった。そのため、保存安定性が良好であると共に、深部硬化性が非常に優れる組成物が求められていた。
【先行技術文献】
【特許文献】
【0005】
特開平10-264184号公報
特許7303713号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
本発明の課題は、高温環境下でも保存安定性が良好で、且つLED光源でも深部硬化性に優れた樹脂組成物を提供する事にある。
【課題を解決するための手段】
【0007】
上記課題を達成するため、請求項1の発明は、エポキシ(メタ)アクリレート(A)と、ペンタエリスリトールアクリレート(B)と、光重合開始剤(C)と、リン酸エステル(D)と、チオール化合物(E)と、光安定剤(F)を含み、前記(B)の水酸基価が170~350mgKOH/gであり、前記(E)が1級チオール(e1)を含むことを特徴とする光硬化性樹脂組成物を提供する。
【0008】
請求項2の発明は、前記(E)が更に2級チオール(e2)を含むことを特徴とする請求項1記載の光硬化性樹脂組成物を提供する。
【0009】
請求項3の発明は、前記(C)が2、4、6-トリメチルベンゾイル-ジフェニル-フォスフィンオキサイドを含むことを特徴とする請求項1記載の光硬化性樹脂組成物を提供する。
【0010】
請求項4の発明は、前記(A)がビスフェノールAエポキシジアクリレートを含むことを特徴とする請求項1記載の光硬化性樹脂組成物を提供する。

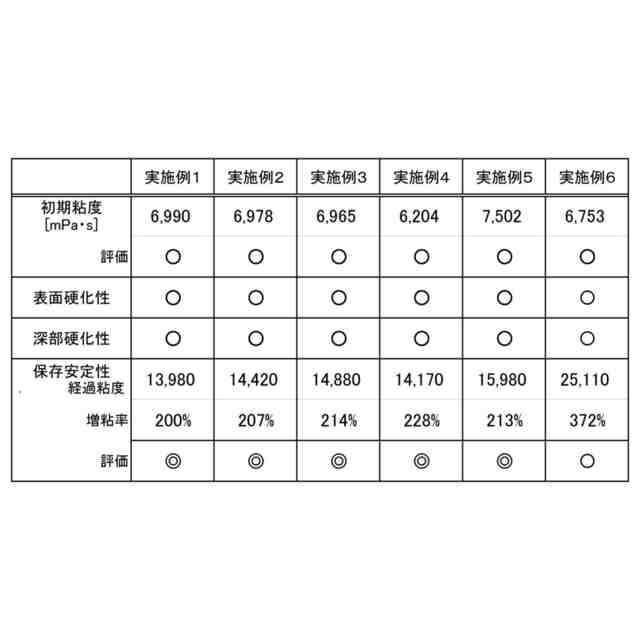

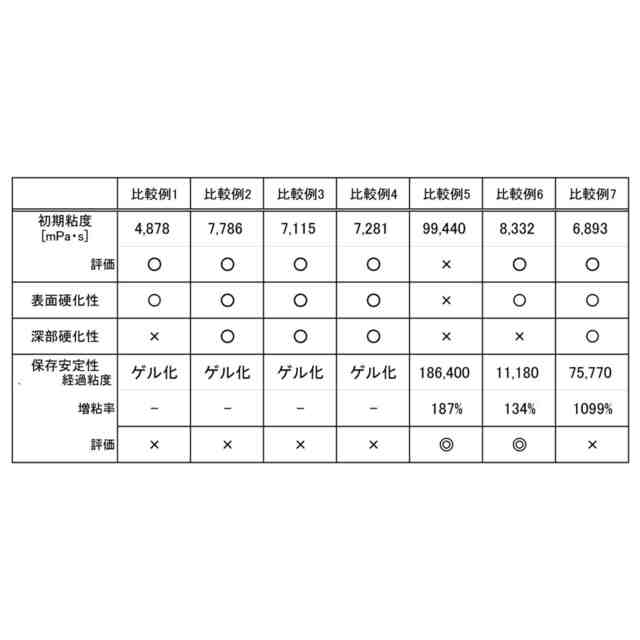

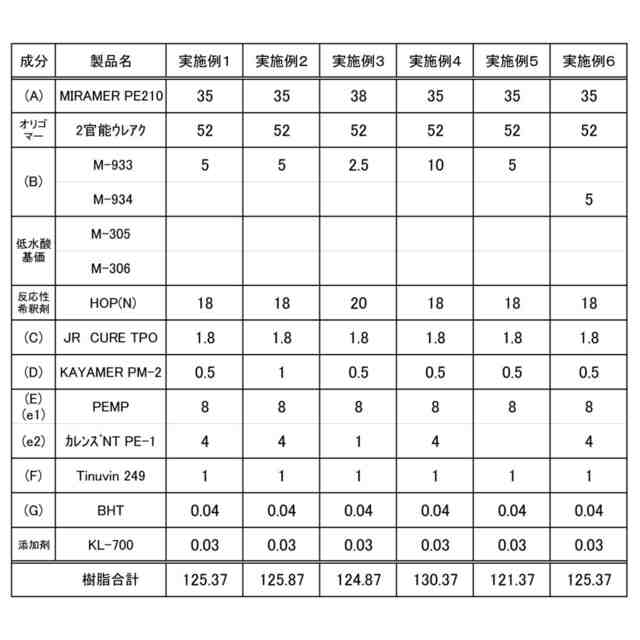

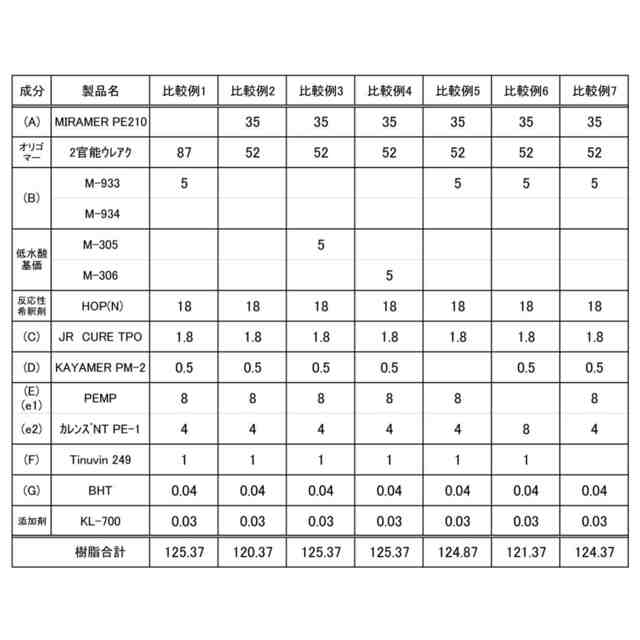

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
東ソー株式会社
摺動部材
14日前
東ソー株式会社
ゴム組成物
8日前
東レ株式会社
多孔質構造体
1か月前
東レ株式会社
CPUソケット
1か月前
東ソー株式会社
加飾フィルム
23日前
ベック株式会社
硬化性組成物
2か月前
東ソー株式会社
加飾フィルム
23日前
ベック株式会社
硬化性組成物
2か月前
東ソー株式会社
加飾フィルム
23日前
東レ株式会社
CPUソケット
1か月前
ユニチカ株式会社
ビスマレイミド
4日前
東レ株式会社
ポリオレフィン微多孔膜
1か月前
東ソー株式会社
ハロゲン含有ポリマー
1か月前
ユニチカ株式会社
ポリアミック酸溶液
2か月前
三洋化成工業株式会社
徐放材用組成物
2か月前
アイカ工業株式会社
光硬化性樹脂組成物
1日前
東ソー株式会社
ゴム組成物及び加硫ゴム
1か月前
日本製紙株式会社
樹脂組成物
1か月前
東レ株式会社
ポリプロピレン系樹脂フィルム
24日前
株式会社クラベ
耐摩耗性絶縁組成物及び電線
14日前
住友精化株式会社
吸水性樹脂粒子の製造方法
1か月前
三井化学ファイン株式会社
樹脂シート
2か月前
株式会社イーテック
組成物
24日前
東ソー株式会社
クロロプレンラテックス組成物
14日前
東レ株式会社
二軸配向ポリプロピレンフィルム
10日前
ユニチカ株式会社
ポリ尿素およびその製造方法
1か月前
東ソー株式会社
セルロース樹脂含有樹脂組成物
1か月前
大日精化工業株式会社
樹脂成形品
23日前
東ソー株式会社
クロロプレンラテックス組成物
14日前
遠東新世紀股分有限公司
防水透湿膜
1か月前
東洋紡株式会社
熱収縮性ポリエステル系フィルム
9日前
横浜ゴム株式会社
ゴム組成物およびタイヤ
9日前
株式会社大阪ソーダ
圧電デバイス用ポリマー材料
21日前
東ソー株式会社
光学薄膜及び光学薄膜の製造方法
2か月前
住友化学株式会社
ブロック共重合体
1か月前
東ソー株式会社
組成物、ウレタン樹脂、および塗膜
1か月前
続きを見る
他の特許を見る
