特許ウォッチ

公開番号2025116922
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011451
出願日2024-01-30
発明の名称ビニル化合物中の重合防止方法
出願人伯東株式会社
代理人
主分類C08F 20/00 20060101AFI20250804BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】重合性の高いビニル化合物の重合防止方法を提供する。
【解決手段】ビニル化合物に、重合防止剤として、4-ヒドロキシ-2,2,6,6-テトラメチル-1-ピペリジニルオキシフリーラジカルと、1,4-ジヒドロキシ-2,2,6,6-テトラメチルピペリジンと、ハイドロキノンと、ベンゾキノンを含むことで、ビニル化合物を効果的に重合防止できることを見出した。
【選択図】なし
特許請求の範囲【請求項１】
ビニル化合物に、４－ヒドロキシ－２，２，６，６－テトラメチル－１－ピペリジニルオキシフリーラジカルと、１，４－ジヒドロキシ－２，２，６，６－テトラメチルピペリジンと、ハイドロキノンと、ベンゾキノンを含むことを特徴とするビニル化合物の重合防止方法。
続きを表示（約 660 文字）【請求項２】
ビニル化合物に対し、４－ヒドロキシ－２，２，６，６－テトラメチル－１－ピペリジニルオキシフリーラジカルを０．０１～１０００ｐｐｍ、１，４－ジヒドロキシ－２，２，６，６－テトラメチルピペリジンを０．０１～１０００ｐｐｍ、ハイドロキノンを０．０１～１０００ｐｐｍ、ベンゾキノンを０．０１～１０００ｐｐｍ含むことを特徴とする請求項１記載の方法。
【請求項３】
ビニル化合物が、（メタ）アクリル酸、（メタ）アクリル酸エステル化合物、（メタ）アクリロニトリル、酢酸ビニルの群から選ばれる１種以上であることを特徴とする請求項１又は２記載の方法。
【請求項４】
ビニル化合物に含まれる４－ヒドロキシ－２，２，６，６－テトラメチル－１－ピペリジニルオキシフリーラジカルとハイドロキノンの重量比が、１：４０～１０：１であることを特徴とする請求項１又は２記載の方法。
【請求項５】
４－ヒドロキシ－２，２，６，６－テトラメチル－１－ピペリジニルオキシフリーラジカルと１，４－ジヒドロキシ－２，２，６，６－テトラメチルピペリジンの重量比が、０．１：１～３０：１であることを特徴とする請求項１又は２記載の方法。
【請求項６】
ハイドロキノンとベンゾキノンの重量比が、１：２～６０：１であることを特徴とする請求項１又は２記載の方法。
【請求項７】
ビニル化合物に、酢酸及び／又は硫酸が１ｐｐｍ以上含まれることを特徴とする請求項１又は２記載の方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ビニル化合物中の重合防止方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
（メタ）アクリル酸、（メタ）アクリル酸エステル等のビニル化合物は熱等により、重合し易い性質を持つ。そのため、ビニル化合物の重合を防止するために種々の重合防止剤が添加されている。
【０００３】
例えば、特許文献１には、ビニル化合物の重合防止剤としてビス－（２，２，６，６－テトラメチル－４－ピペリジノオキシル）－セバケート等のＮ－オキシル化合物を用いることが記載されているや、特許文献２では、ビニル化合物に、Ｎ－オキシル化合物と、Ｎ－ヒドロキシ－２，２，６，６－テトラメチルピペリジン化合物と、２，２，６，６－テトラメチルピペリジン化合物とを共存させることで、ビニル化合物中のＮ－オキシル化合物が安定化できることが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特公平４－１４１２１
特開２００１－１８１２５２
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ビニル化合物は重合性が高いため、上記方法を用いてもビニル化合物の重合を防止することが難しかった。さらに、ビニル化合物中に酢酸や硫酸等の不純物が存在すると、ビニル化合物の重合が促進されてしまうため、上記方法を用いても重合防止が難しかった。
【０００６】
本発明は、上記の課題を解決するものであり、ビニル化合物中の重合防止方法を提供する。
【課題を解決するための手段】
【０００７】
本発明者は、ビニル化合物に、重合防止剤として、４－ヒドロキシ－２，２，６，６－テトラメチル－１－ピペリジニルオキシフリーラジカルと、１，４－ジヒドロキシ－２，２，６，６－テトラメチルピペリジンと、ハイドロキノンと、ベンゾキノンを含むことで、ビニル化合物を効果的に重合防止できることを見出した。
【０００８】
すなわち、本発明は、ビニル化合物に、４－ヒドロキシ－２，２，６，６－テトラメチル－１－ピペリジニルオキシフリーラジカルと、１，４－ジヒドロキシ－２，２，６，６－テトラメチルピペリジンと、ハイドロキノンと、ベンゾキノンを含むことを特徴とするビニル化合物の重合防止方法である。
【０００９】
また、ビニル化合物に対し、４－ヒドロキシ－２，２，６，６－テトラメチル－１－ピペリジニルオキシフリーラジカルを０．０１～１０００ｐｐｍ、１，４－ジヒドロキシ－２，２，６，６－テトラメチルピペリジンを０．０１～１０００ｐｐｍ、ハイドロキノンを０．０１～１０００ｐｐｍ、ベンゾキノンを０．０１～１０００ｐｐｍ含むことを特徴とする請求項１記載の方法である。
【００１０】
また、ビニル化合物が、（メタ）アクリル酸、（メタ）アクリル酸エステル化合物、（メタ）アクリロニトリル、酢酸ビニルの群から選ばれる１種以上であることを特徴とする請求項１又は２記載の方法である。

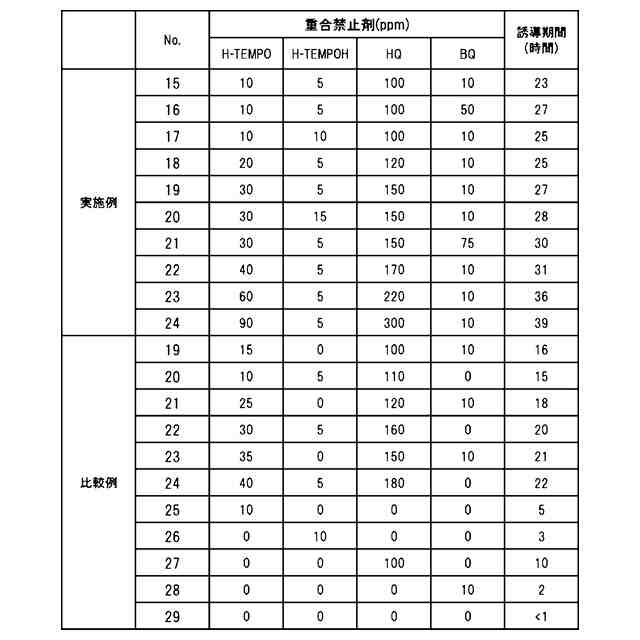

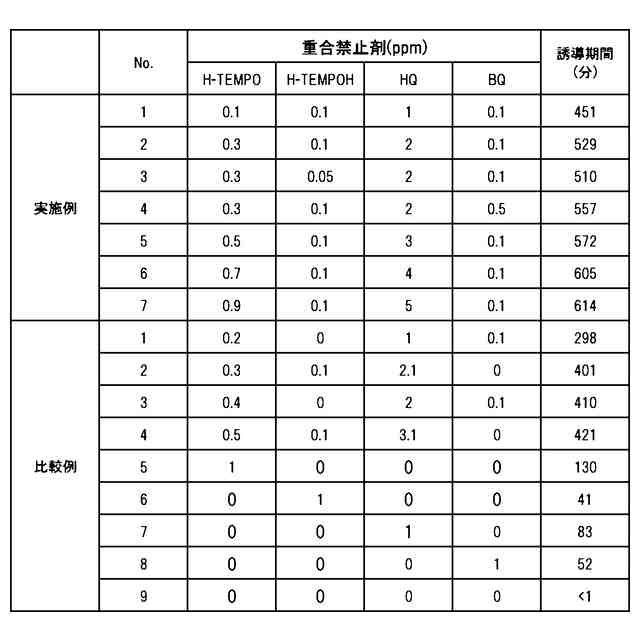

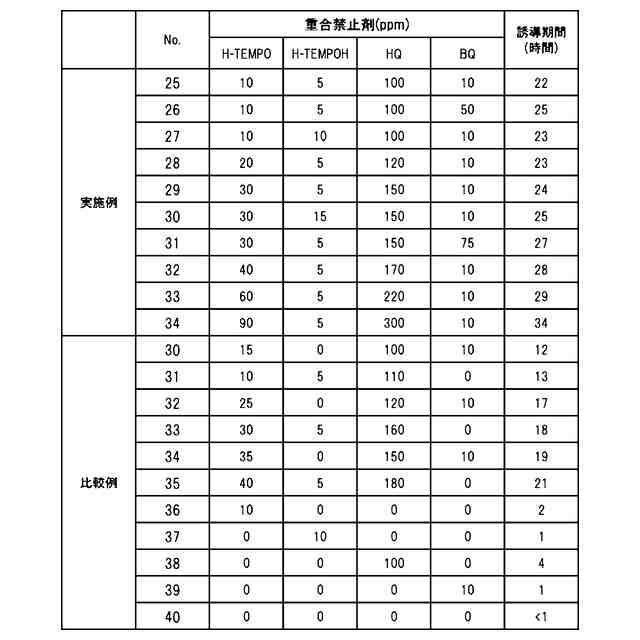

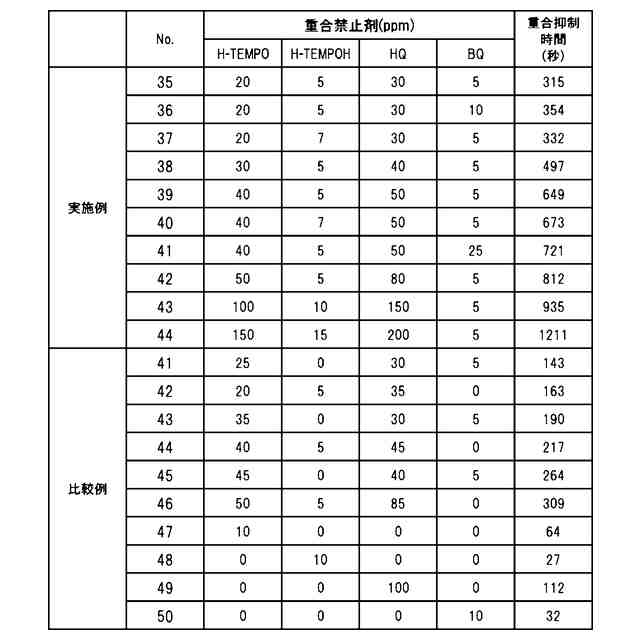

（【００１１】以降は省略されています）

関連特許
