特許ウォッチ

公開番号2025146734
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025040215
出願日2025-03-13
発明の名称樹脂組成物
出願人住友化学株式会社
代理人個人,個人
主分類C08L 23/10 20060101AFI20250926BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】紡糸性及び染色性に優れた樹脂組成物を提供すること。
【解決手段】プロピレン系重合体Aとエステル系重合体Bと化合物Cとを含む樹脂組成物であって、プロピレン系重合体Aは、Z平均分子量(Mz)が600,000以上750,000以下であり、エステル系重合体Bは、(i)示差走査熱量測定法により得られる融解熱量が0以上35J/g未満、及び(ii)20℃のフェノールとテトラクロロエタンの混合液中で測定される極限粘度(IV)が0.40以上1.00dl/g以下であり、化合物Cは、2以上のヘテロ原子を有する複素環基、環状エーテル基、酸無水物基、イソシアネート基、及びカルボジイミド基からなる群から選択される少なくとも1つの基を有するものである、樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
プロピレン系重合体Ａとエステル系重合体Ｂと化合物Ｃとを含む樹脂組成物であって、
プロピレン系重合体Ａは、Ｚ平均分子量（Ｍｚ）が６００，０００以上７５０，０００以下であり、
エステル系重合体Ｂは、
（ｉ）示差走査熱量測定法により得られる融解熱量が０以上３５Ｊ／ｇ未満、及び
（ｉｉ）２０℃のフェノールとテトラクロロエタンの混合液中で測定される極限粘度（ＩＶ）が０．４０以上１．００ｄｌ／ｇ以下であり、
化合物Ｃは、２以上のヘテロ原子を有する複素環基、環状エーテル基、酸無水物基、イソシアネート基、及びカルボジイミド基からなる群から選択される少なくとも１つの基を有し、
成分Ａ～Ｃの合計１００質量部に対して、プロピレン系重合体Ａの含有量は５０質量部以上９８．９９質量部以下であり、エステル系重合体Ｂの含有量は１質量部以上４９質量部以下であり、化合物Ｃの含有量は０．０１質量部以上４９質量部以下である、樹脂組成物。
続きを表示（約 380 文字）【請求項２】
プロピレン系重合体Ａは、Ｚ平均分子量（Ｍｚ）が５００，０００以上９５０，０００以下である、請求項１に記載の樹脂組成物。
【請求項３】
プロピレン系重合体Ａは、Ｚ平均分子量（Ｍｚ）と重量平均分子量（Ｍｗ）との比（Ｍｚ／Ｍｗ）が１以上５以下である、請求項１に記載の樹脂組成物。
【請求項４】
請求項１～３のいずれか一項に記載の樹脂組成物の成形体。
【請求項５】
繊維である、請求項４に記載の成形体。
【請求項６】
請求項５に記載の成形体を含む、繊維構造体。
【請求項７】
反応性染料、酸性染料、金属錯塩型染料、直接染料、硫化染料、バット染料、分散染料、アニオン染料及びカチオン染料よりなる群から選択される少なくとも一つの染料を更に含む、請求項４に記載の成形体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物に関し、特にオレフィン系重合体を含む樹脂組成物に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
オレフィン系重合体は、熱可塑性樹脂の中でも、安価で軽量であり、かつ、成形加工性、機械的特性、耐熱性、長期の耐熱劣化などの特性に優れる樹脂である。中でもプロピレン系重合体は、ロープ、ネット、カーペットなどのパイルヤーン、テキスタイルの原糸、不織布の原糸の原料に広く用いられている。該繊維には、紡糸時に糸切れが生じにくいこと（紡糸性）又は一旦得られた繊維を更に延伸した時に糸切れが生じにくいこと（延伸性）が求められている。
【０００３】
また、プロピレン系重合体は、ボトルなどの各種容器、食品用包装材料、容器のキャップ、文具、日用雑貨、カーペットやソファ用の繊維、自動車用内外装材、電気・電子機器部品、ビルや住宅の内装材などの建築材料などに利用されている。近年これらの物品に対して気密性、塗装性、染色性などの改良が要求されることが多い。
【０００４】
特許文献１には、プロピレン系重合体に、特定範囲の融点を有するポリ（ヒドロキシアルカノエート）と特定範囲の融点を有する芳香族ポリエステルとを配合することで、プロピレン系重合体とポリ（ヒドロキシアルカノエート）との相溶性が改善されて、染色性に優れる樹脂組成物が得られたことが、記載されている。前記芳香族ポリエステルとしては、テレフタル酸及びジオールの重縮合体が例示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１８３６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、前記従来の問題を解決するものであり、その目的とするところは、紡糸性及び染色性に優れた樹脂組成物を提供することにある。
【課題を解決するための手段】
【０００７】
本発明は以下の態様を提供する。
［１］プロピレン系重合体Ａとエステル系重合体Ｂと化合物Ｃとを含む樹脂組成物であって、
プロピレン系重合体Ａは、Ｚ平均分子量（Ｍｚ）が４００，０００以上１，０５０，０００以下、好ましくは５００，０００以上９５０，０００以下、より好ましくは６００，０００以上９００，０００以下、さらに好ましくは６０万以上７５万以下、殊更好ましくは６４万以上７４万以下であり、
エステル系重合体Ｂは、
（ｉ）示差走査熱量測定法により得られる融解熱量が０Ｊ／ｇ以上３５Ｊ／ｇ未満、好ましくは０Ｊ／ｇ以上２０Ｊ／ｇ以下、より好ましくは０Ｊ／ｇ以上１０Ｊ／ｇ以下及び
（ｉｉ）２０℃のフェノールとテトラクロロエタンの混合液中で測定される極限粘度（ＩＶ）が０．４０以上１．００ｄｌ／ｇ以下、好ましくは０．４５ｄｌ／ｇ以上０．９５ｄｌ／ｇ以下、より好ましくは０．５０ｄｌ／ｇ以上０．９０ｄｌ／ｇ以下、更に好ましくは０．５５ｄｌ／ｇ以上０．８５ｄｌ／ｇ以下、殊更好ましくは０．６０ｄｌ／ｇ以上０．８０ｄｌ／ｇ以下、特に好ましくは０．６５ｄｌ／ｇ以上０．７５ｄｌ／ｇ以下であり、

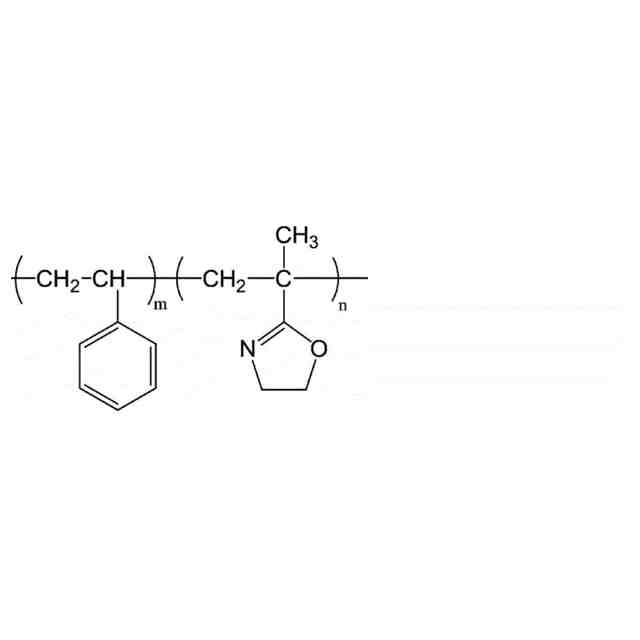

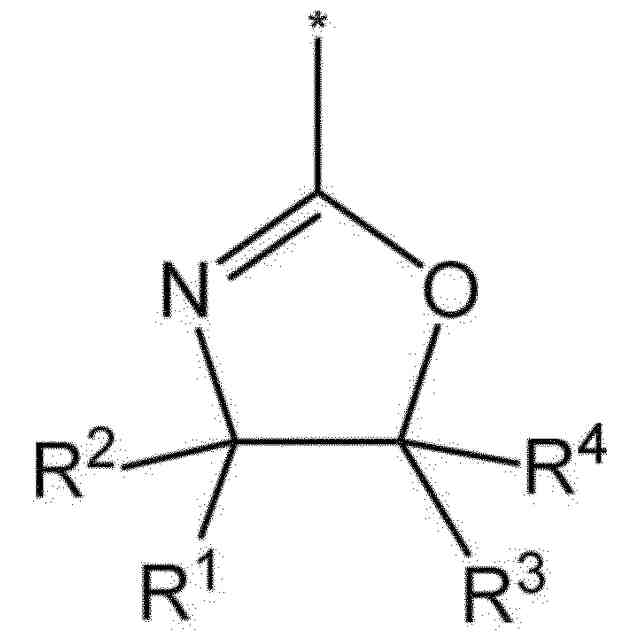

化合物Ｃは、２以上のヘテロ原子を有する複素環基、環状エーテル基、酸無水物基、イソシアネート基、及びカルボジイミド基からなる群から選択される少なくとも１つの基を有し、
成分Ａ～Ｃの合計１００質量部に対して、プロピレン系重合体Ａの含有量は５０質量部以上９８．９９質量部以下、好ましくは７０質量部以上９８質量部以下、より好ましくは８０質量部以上９６質量部以下、更に好ましくは９０質量部以上９５質量部以下であり；エステル系重合体Ｂの含有量は１質量部以上４９質量部以下、好ましくは１．５質量部以上２５質量部以下、より好ましくは２．５質量部以上１０質量部以下、更に好ましくは３．５質量部以上８質量部以下であり；化合物Ｃの含有量は０．０１質量部以上４９質量部以下、好ましくは０．１質量部以上２０質量部以下、より好ましくは０．３質量部以上１０質量部以下、更に好ましくは０．３質量部以上５質量部以下、殊更好ましくは０．５質量部以上５質量部以下、特に好ましくは０．５質量部以上３質量部以下である、樹脂組成物。
【０００８】
［２］プロピレン系重合体Ａは、Ｚ平均分子量（Ｍｚ）と重量平均分子量（Ｍｗ）との比（Ｍｚ／Ｍｗ）が１以上５以下、好ましくは１．５以上３．５以下、より好ましくは２以上３以である、態様１の樹脂組成物。
【０００９】
［３］エステル系重合体Ｂは、
（ｉｉｉ）２０℃のフェノールとテトラクロロエタンの混合液中で測定される極限粘度（ＩＶ）が０．４０ｄｌ／ｇ以上１．００ｄｌ／ｇ以下、好ましくは０．４５以上０．９５ｄｌ／ｇ以下、より好ましくは０．５０ｄｌ／ｇ以上０．９０ｄｌ／ｇ以下、更に好ましくは０．５５ｄｌ／ｇ以上０．８５ｄｌ／ｇ以下である、
態様１又は２の樹脂組成物。
【００１０】
［４］成分Ａ～Ｃの合計１００質量部に対して、プロピレン系重合体Ａの含有量は７０質量部以上９８質量部以下であり、エステル系重合体Ｂの含有量は１．５質量部以上２５質量部以下であり、化合物Ｃの含有量は０．１質量部以上２０質量部以下である、態様１～３のいずれかの樹脂組成物。

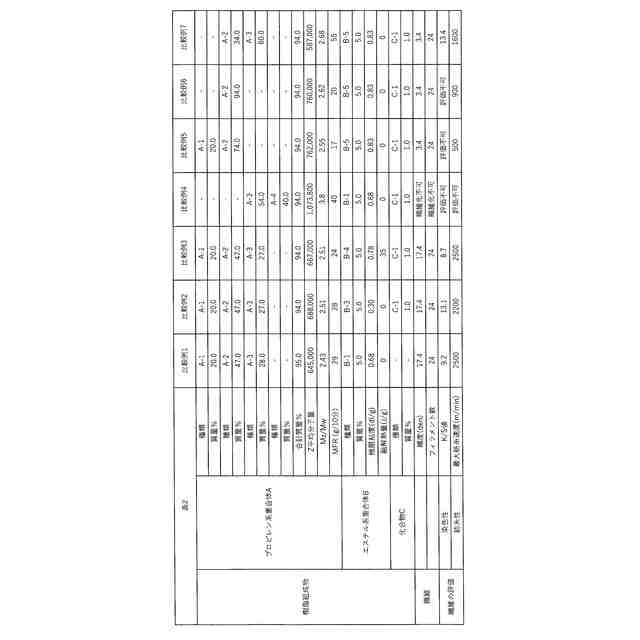

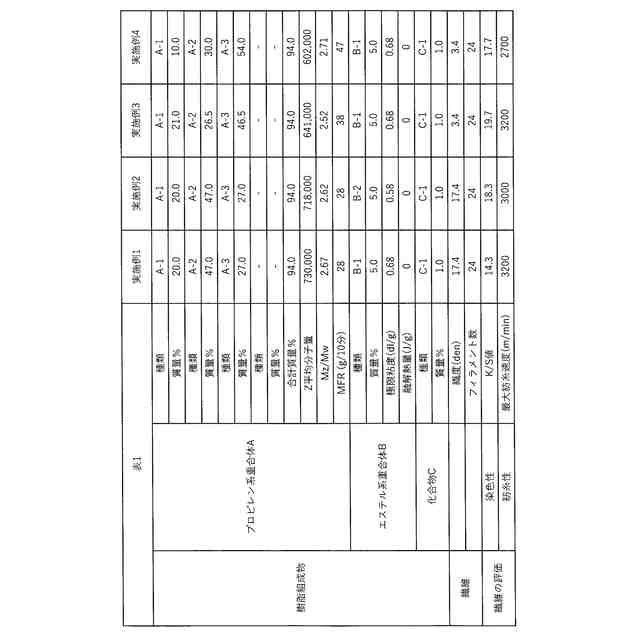

（【００１１】以降は省略されています）

関連特許
