特許ウォッチ

公開番号2025153997
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056750
出願日2024-03-29
発明の名称積層体および表示装置
出願人住友化学株式会社
代理人個人,個人,個人
主分類G02B 1/111 20150101AFI20251002BHJP(光学)
要約【課題】量子ドット有機ELパネルを用いた表示装置において、黒表示時のパネル内外における光反射に起因する反射外観の抑制と白表示時の輝度向上とを両立し得る積層体を提供すること。
【解決手段】低反射フィルムおよび機能層を含む積層体であって、前記低反射フィルムは、視感平均反射率が0.05%以上5%以下であり、かつ、全光線透過率が93%以上であり、前記機能層は、少なくとも1種の染料を含み、かつ、下記式(I):(Tt50°/Tt0°)×100≧60[式中、Tt50°は、機能層に入射角50°で入射した波長550nmの光の透過率であり、Tt0°は、機能層に入射角0°で入射した波長550nmの光の透過率である]を満たす、積層体。
【選択図】なし
特許請求の範囲【請求項１】
低反射フィルムおよび機能層を含む積層体であって、
前記低反射フィルムは、視感平均反射率が０．０５％以上５％以下であり、かつ、全光線透過率が９３％以上であり、
前記機能層は、少なくとも１種の染料を含み、かつ、下記式（Ｉ）：
（Ｔｔ５０°／Ｔｔ０°）×１００≧６０式（Ｉ）
［式中、Ｔｔ５０°は、機能層に入射角５０°で入射した波長５５０ｎｍの光の透過率であり、Ｔｔ０°は、機能層に入射角０°で入射した波長５５０ｎｍの光の透過率である］
を満たす、
積層体。
続きを表示（約 560 文字）【請求項２】
低反射フィルムは低反射層および基材を含む、請求項１に記載の積層体。
【請求項３】
低反射層、基材および機能層をこの順に含む、請求項２に記載の積層体。
【請求項４】
低反射フィルムは低反射層を含み、低反射層と機能層との間に基材は積層されていない、請求項１に記載の積層体。
【請求項５】
染料は黒色染料および二色性色素からなる群から選択される１以上である、請求項１に記載の積層体。
【請求項６】
機能層は、下記式（ＩＩ）：
（Ｔｔ５０°／Ｔｔ０°）×１００≧８０式（ＩＩ）
を満たす、請求項１に記載の積層体。
【請求項７】
低反射フィルムから機能層までの積層体における、視感平均反射率は０．０１％以上１％以下であり、かつ、全光線透過率は７５％以上である、請求項１に記載の積層体。
【請求項８】
量子ドット有機ＥＬ表示装置に用いるための、請求項１に記載の積層体。
【請求項９】
請求項１に記載の積層体および量子ドット有機ＥＬ発光パネルを含む表示装置。
【請求項１０】
低反射フィルムが機能層より視認側に位置する、請求項９に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層体、および該積層体を含む表示装置に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
有機エレクトロルミネッセンス（有機ＥＬまたはＯＬＥＤ）素子を用いた有機ＥＬ表示装置は、液晶表示装置等に比べて軽量化や薄型化が可能であるだけでなく、幅広い視野角、速い応答速度、高いコントラスト等の高画質を実現できるため、スマートフォンやテレビ、デジタルカメラ等、様々な分野で用いられている。有機ＥＬ表示装置では、該装置を構成する電極での光反射や外光の反射による視認性の低下を抑制するために、例えば、特許文献１に開示されるような、偏光フィルムと位相差フィルムとを積層した光学部材である円偏光板が用いられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０９５２５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、有機ＥＬ素子の発光層の材料として、量子ドット（ＱＤ）を用いた量子ドット有機ＥＬパネルの開発が進んでいる。量子ドット有機ＥＬパネルは、従来の有機ＥＬパネルと比較してシャープな発光スペクトルを有するため、色再現性に優れ、広い色域を特徴として注目されている。このような量子ドット有機ＥＬパネルを用いる表示装置においても、従来の有機ＥＬ表示装置と同様に、高い視認性を確保するためには、黒表示時の外光反射および電極での光反射を抑制する必要がある。従来の有機ＥＬ表示パネルは、円偏光板を用いることによって光反射の問題を解決しているが、量子ドット有機ＥＬパネルは従来の有機ＥＬパネルと比較して発光強度が低いため、原理上光を吸収する円偏光板を用いると十分な輝度の確保が困難になる。このため、量子ドット有機ＥＬパネルにおいては、円偏光板によって反射防止機能を確保することが難しく、一般に、光の干渉効果を利用して反射光を低減させる反射防止フィルム（ＡＲ（Ａｎｔｉ－Ｒｅｆｌｅｃｔｉｏｎ）フィルムまたはＬＲ（Ｌｏｗ－Ｒｅｆｌｅｃｔｉｏｎ）フィルム）を発光層の視認側に積層することで、表示画面における外光反射を抑制し、視認性を高めている。
【０００５】
しかしながら、表示装置内に取り込まれた外光が黒表示時に電極で反射し、その反射光がＱＤフィルター中に含まれる光拡散剤等によって散乱し、パネル上で反射光が白っぽく見えるという、量子ドット有機ＥＬパネルを用いる際に特有に生じる現象は、画面外からの光反射の防止を目的とする反射防止フィルムによっては解消することができない。このため、量子ドット有機ＥＬパネルを用いた表示装置においては、その構造上、白表示時の輝度の低下につながる円偏光板を使用することなく、黒表示時のパネル内外での光反射に起因する視認性の低下を抑制するための技術が求められている。
【０００６】
本発明は、量子ドット有機ＥＬパネルを用いた表示装置において、黒表示時のパネル内外における光反射に起因する反射外観の抑制と白表示時の輝度向上とを両立し得る積層体を提供することを目的とする。
なお、以下、本明細書においては、表示画面への外光の映り込み等の外光反射と、電極での光反射に起因してパネル上で反射光が白っぽく見える現象をあわせて「反射外観」と表現し、反射外観を抑制する、反射外観が向上する、または、（高い若しくは優れた）反射外観効果等の表現は、前記反射外観の現象を抑制または防止する効果を意味する。
【課題を解決するための手段】
【０００７】
本発明者等は、上記課題を解決するために鋭意検討した結果、本発明を完成するに至った。即ち、本発明は、以下の好適な実施形態を包含する。
［１］低反射フィルムおよび機能層を含む積層体であって、
前記低反射フィルムは、視感平均反射率が０．０５％以上５％以下であり、かつ、全光線透過率が９３％以上であり、
前記機能層は、少なくとも１種の染料を含み、かつ、下記式（Ｉ）：
（Ｔｔ５０°／Ｔｔ０°）×１００≧６０式（Ｉ）
［式中、Ｔｔ５０°は、機能層に入射角５０°で入射した波長５５０ｎｍの光の透過率であり、Ｔｔ０°は、機能層に入射角０°で入射した波長５５０ｎｍの光の透過率である］
を満たす、
積層体。
［２］低反射フィルムは低反射層および基材を含む、前記［１］に記載の積層体。
［３］低反射層、基材および機能層をこの順に含む、前記［２］に記載の積層体。
［４］低反射フィルムは低反射層を含み、低反射層と機能層との間に基材は積層されていない、前記［１］に記載の積層体。

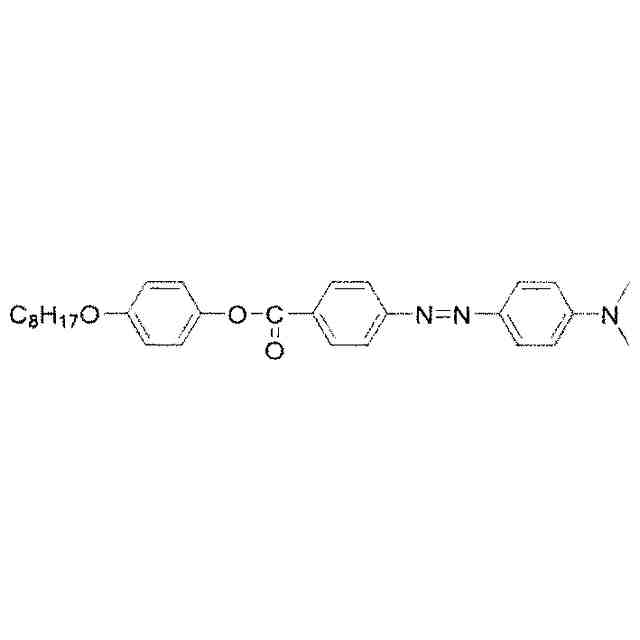

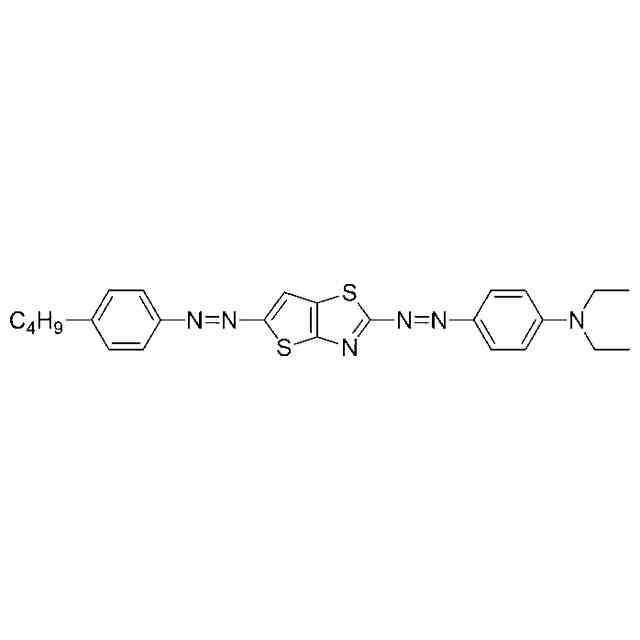

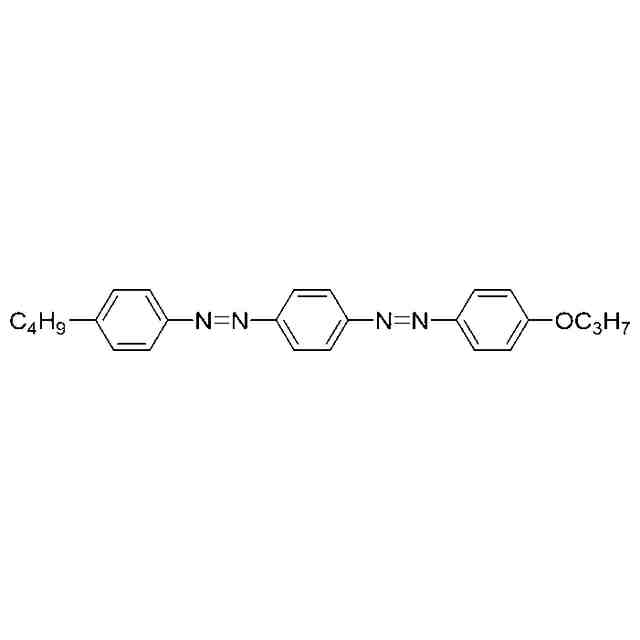

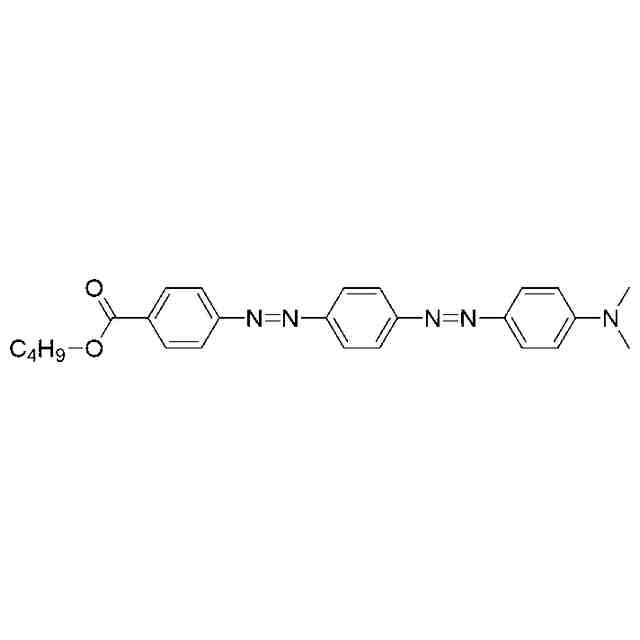

［５］染料は黒色染料および二色性色素からなる群から選択される１以上である、前記［１］～［４］のいずれかに記載の積層体。
［６］機能層は、下記式（ＩＩ）：
（Ｔｔ５０°／Ｔｔ０°）×１００≧８０式（ＩＩ）
を満たす、前記［１］～［５］のいずれかに記載の積層体。
［７］低反射フィルムから機能層までの積層体における、視感平均反射率は０．０１％以上１％以下であり、かつ、全光線透過率は７５％以上である、前記［１］～［６］のいずれかに記載の積層体。
［８］量子ドット有機ＥＬ表示装置に用いるための、前記［１］～［７］のいずれかに記載の積層体。
［９］前記［１］～［８］のいずれかに記載の積層体および量子ドット有機ＥＬ発光パネルを含む表示装置。
［１０］低反射フィルムが機能層より視認側に位置する、前記［９］に記載の表示装置。
【発明の効果】
【０００８】
本発明によれば、量子ドット有機ＥＬパネルを用いた表示装置において、黒表示時のパネル内外における光反射に起因する反射外観の抑制と白表示時の輝度向上とを両立し得る積層体を提供できる。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について、詳細に説明する。なお、本発明の範囲はここで説明する実施の形態に限定されるものではなく、本発明の趣旨を損なわない範囲で種々の変更をすることができる。
【００１０】
［積層体］
本発明の積層体は、低反射フィルムおよび機能層を含む。前記低反射フィルムは、視感平均反射率が０．０５％以上５％以下であり、かつ、全光線透過率が９３％以上であり、前記機能層は、少なくとも１種の染料を含み、かつ、下記式（Ｉ）：
（Ｔｔ５０°／Ｔｔ０°）×１００≧６０式（Ｉ）
［式中、Ｔｔ５０°は、機能層に入射角５０°で入射した波長５５０ｎｍの光の透過率であり、Ｔｔ０°は、機能層に入射角０°で入射した波長５５０ｎｍの光の透過率である］
を満たす。
（【００１１】以降は省略されています）
