特許ウォッチ

公開番号2025152368
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024054222
出願日2024-03-28
発明の名称粘着剤組成物および粘着剤層
出願人住友化学株式会社
代理人個人,個人
主分類C09J 133/00 20060101AFI20251002BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】屈折率及び高温粘着耐久性に優れた光学用粘着剤組成物を提供すること。
【解決手段】水酸基含有(メタ)アクリル系モノマーに由来する構成単位と遷移金属元素含有(メタ)アクリル系モノマーに由来する構成単位とを有する(メタ)アクリル系ポリマーを含む、粘着剤組成物。
【選択図】なし
特許請求の範囲【請求項１】
水酸基含有（メタ）アクリル系モノマーに由来する構成単位と遷移金属元素含有（メタ）アクリル系モノマーに由来する構成単位とを有する（メタ）アクリル系ポリマーを含む、粘着剤組成物。
続きを表示（約 640 文字）【請求項２】
前記（メタ）アクリル系ポリマーを構成する全構成単位に対する水酸基含有（メタ）アクリル系モノマーに由来する構成単位の含有量は、０．８質量％以上１５質量％以下である、請求項１に記載の粘着剤組成物。
【請求項３】
前記（メタ）アクリル系ポリマーを構成する全構成単位に対する遷移金属元素含有（メタ）アクリル系モノマーに由来する構成単位の含有量は、０．０５質量％以上８．５質量％以下である、請求項１に記載の粘着剤組成物。
【請求項４】
前記（メタ）アクリル系ポリマーは、８５万以上５００万以下の重量平均分子量を有する、請求項１に記載の粘着剤組成物。
【請求項５】
粘度調整成分として、少なくとも一種の（メタ）アクリル系モノマー及び重合開始剤をさらに含む、請求項１に記載の粘着剤組成物。
【請求項６】
光学用粘着剤組成物である、請求項１に記載の粘着剤組成物。
【請求項７】
請求項１～６のいずれか一項に記載の粘着剤組成物から形成された粘着剤層。
【請求項８】
前記粘着剤層は７０％以上９６％以下のゲル分率を有する、請求項７に記載の粘着剤層。
【請求項９】
前記粘着剤層は１．４７以上１．６８以下の屈折率を有する、請求項７に記載の粘着剤層。
【請求項１０】
基材と、該基材の主表面上に、請求項７に記載の粘着剤層とを、含む粘着剤シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は粘着剤組成物に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
表示装置は、光学フィルムや画像表示素子等の光学部材を複数積層させた構造を有している。光学部材同士の積層には、粘着剤層が用いられることがあるが、この粘着剤層には、表示画像の視認性を妨害しない優れた透明性等の特性が要求される。また、光学部材として、屈折率が高い部材が用いられることがある。屈折率が高い光学部材と粘着剤層とを積層させた場合、光学部材と粘着剤層との屈折率差が生じ、光損失により表示画像の輝度が低下することがある。そのため、粘着剤層には屈折率を高くすることが求められている。
【０００３】
特許文献１には、エチレン不飽和モノマー、アクリル酸、及びジルコニウムカルボキシルエチルアクリレートまたはフェノキシエチルアクリレートを含むアクリル粘着剤が記載されている。このアクリル粘着剤は、ディスプレイ用途に適する基本接着物性を有しながら、高い屈折率及び透明性を有し、ディスプレイ用フィルムとの屈折率差が減少することで、光損失による表示画像の輝度低下を防止するものとされている。
【先行技術文献】
【特許文献】
【０００４】
韓国公開特許第１０－２０１２－００１２７０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
表示装置は高温条件下に置かれることが多く、粘着剤層の特性には高温での耐久性が要求される。しかしながら、従来の高屈折率アクリル粘着剤は、屈折率、及び高温耐久性が、ともに不十分である。
【０００６】
本発明は前記問題を解決するものであり、その目的とするところは、屈折率及び高温粘着耐久性に優れた粘着剤層を形成することができる粘着剤組成物を提供することにある。
【課題を解決するための手段】
【０００７】
本発明は、以下の態様を提供する。
［１］水酸基含有（メタ）アクリル系モノマーに由来する構成単位と遷移金属元素含有（メタ）アクリル系モノマーに由来する構成単位とを有する（メタ）アクリル系ポリマーを含む、粘着剤組成物。
【０００８】
［２］前記（メタ）アクリル系ポリマーを構成する全構成単位に対する水酸基含有（メタ）アクリル系モノマーに由来する構成単位の含有量は、０．８質量％以上１５質量％以下、好ましくは２質量％以上１０質量％以下、より好ましくは３質量％以上６質量％以下である、態様１の粘着剤組成物。
【０００９】
［３］前記（メタ）アクリル系ポリマーを構成する全構成単位に対する遷移金属元素含有（メタ）アクリル系モノマーに由来する構成単位の含有量は、０．０５質量％以上８．５質量％以下、好ましくは０．５質量％以上５質量％以下、より好ましくは０．９質量％以上４．７質量％以下である、態様１又は２の粘着剤組成物。
【００１０】
［４］前記（メタ）アクリル系ポリマーは、８５万以上５００万以下、好ましくは９０万以上３５０万以下、より好ましくは１００万以上３２０万以下の重量平均分子量を有する、態様１～３のいずれかの粘着剤組成物。

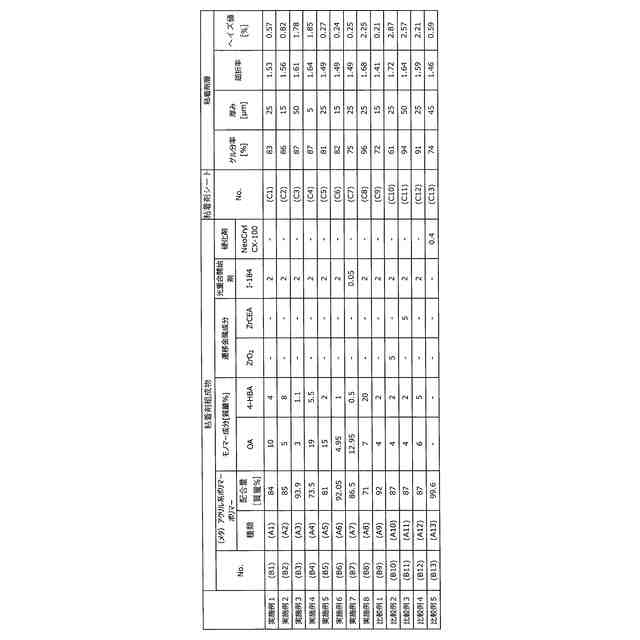

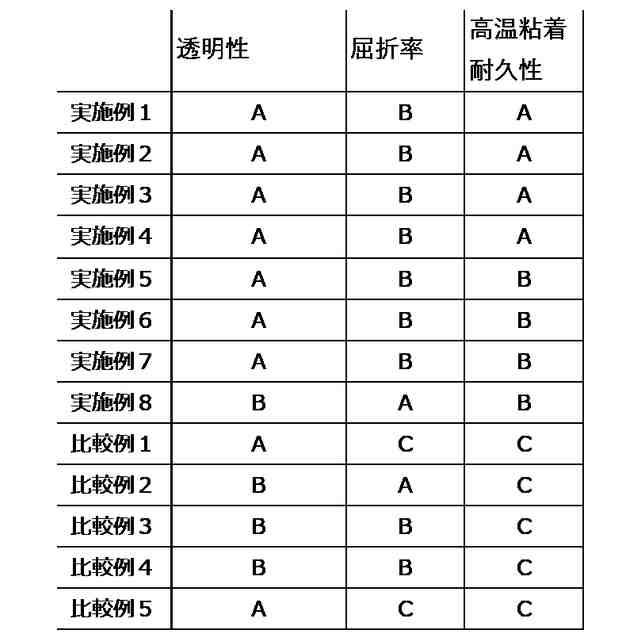

（【００１１】以降は省略されています）

関連特許
