特許ウォッチ

公開番号2025156183
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025053511
出願日2025-03-27
発明の名称防食用粘着テープ
出願人積水化学工業株式会社
代理人個人,個人
主分類C09J 7/00 20180101AFI20251002BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】高温環境下でも剥離しにくい防食用粘着テープを提供することを課題とする。
【解決手段】粘着剤層を備える防食用粘着テープであって、下記式で求められる、前記粘着剤層の100℃における粘着力維持率が50%以上である、防食用粘着テープ。
前記粘着力維持率(%)
=前記防食用粘着テープを100℃環境下で3日間養生した後の前記粘着剤層の粘着力(N/25mm)/前記防食用粘着テープを23℃環境下で1日間養生した後の前記粘着剤層の粘着力(N/25mm)×100
【選択図】なし
特許請求の範囲【請求項１】
粘着剤層を備える防食用粘着テープであって、
下記の式（１）で求められる、前記粘着剤層の１００℃における粘着力維持率が５０％以上である、防食用粘着テープ。
前記粘着力維持率（％）＝前記防食用粘着テープを１００℃環境下で３日間養生した後の粘着力（Ｎ／２５ｍｍ）／前記防食用粘着テープを２３℃環境下で１日間養生した後の粘着力（Ｎ／２５ｍｍ）×１００・・・（１）
続きを表示（約 630 文字）【請求項２】
前記防食用粘着テープを１００℃環境下で３日間養生した後の前記粘着剤層の粘着力が２０Ｎ／２５ｍｍ以上である、請求項１に記載の防食用粘着テープ。
【請求項３】
前記粘着剤層の１００℃環境下における貯蔵弾性率が１４０ｋＰａ以上である、請求項１又は２に記載の防食用粘着テープ。
【請求項４】
前記粘着剤層がアクリル系粘着剤により形成されている、請求項１又は２に記載の防食用粘着テープ。
【請求項５】
前記アクリル系粘着剤が、（メタ）アクリル酸アルキルエステル系モノマー由来の構成単位を含み、
前記アクリル系粘着剤が粘着付与樹脂を含有せず、または、前記アクリル系粘着剤が粘着付与樹脂を含有し、かつ前記粘着付与樹脂の含有量が、前記（メタ）アクリル酸アルキルエステル系モノマー由来の構成単位１００質量部に対して、５質量部未満である、請求項４に記載の防食用粘着テープ。
【請求項６】
前記粘着剤層のゲル分率が４０～８０質量％である、請求項１又は２に記載の防食用粘着テープ。
【請求項７】
前記粘着剤層が亜鉛を含む、請求項１又は２に記載の防食用粘着テープ。
【請求項８】
前記粘着剤層が導電材を含む、請求項１又は２に記載の防食用粘着テープ。
【請求項９】
前記粘着剤層の厚みが１００μｍ以上である、請求項１又は２に記載の防食用粘着テープ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、防食用粘着テープに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
鋼材などの鉄又は鉄を含む合金を防食するために、亜鉛を多量に含有した防食塗料が広く用いられている。亜鉛は、鉄よりも電位が卑な金属であり、犠牲防食作用があるため、高い防食性を有することが知られている。しかし、塗料による防食は、塗布後に乾燥工程などが必要であり、作業に時間がかかり、例えば、橋梁などの土木、建築用途で局所的な補修を行う際には、作業効率が低下する。また、塗料による防食は、作業ムラも生じやすい。
上記状況を鑑みて、従来、粘着テープなどに犠牲防食性を付与させ、作業性を向上させる取り組みがなされている。例えば、特許文献１では、粘着剤層を備える防食用粘着テープであって、ＪＩＳＫ５６００－７－９におけるサイクルＤに準拠したサイクル腐食試験において錆が発生せず、かつサイクル腐食試験後の粘着力が２０Ｎ／２５ｍｍ以上である、防食用粘着テープが開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２２／１９１２１２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の防食性を付与した粘着テープは耐熱性が低く、例えば高温となる配管の補修に用いた場合、時間の経過とともに剥がれやすくなる可能性がある。
【０００５】
そこで、本発明は、高温環境下でも剥離しにくい防食用粘着テープを提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明者らは、鋭意検討の結果、粘着剤層の１００℃における粘着力維持率を一定以上とすることにより、上記課題を解決できることを見出した。
すなわち、本発明は、以下の［１］～［９］を提供する。
【０００７】
［１］粘着剤層を備える防食用粘着テープであって、下記の式（１）で求められる、前記粘着剤層の１００℃における粘着力維持率が５０％以上である、防食用粘着テープ。
前記粘着力維持率（％）＝前記防食用粘着テープを１００℃環境下で３日間養生した後の粘着力（Ｎ／２５ｍｍ）／前記防食用粘着テープを２３℃環境下で１日間養生した後の粘着力（Ｎ／２５ｍｍ）×１００・・・（１）
［２］前記防食用粘着テープを１００℃環境下で３日間養生した後の前記粘着剤層の粘着力が２０Ｎ／２５ｍｍ以上である、［１］に記載の防食用粘着テープ。
［３］前記粘着剤層の１００℃環境下における貯蔵弾性率が１４０ｋＰａ以上である、［１］又は［２］に記載の防食用粘着テープ。
［４］前記粘着剤層がアクリル系粘着剤により形成されている、［１］～［３］のいずれか１項に記載の防食用粘着テープ。
［５］前記アクリル系粘着剤が、（メタ）アクリル酸アルキルエステル系モノマー由来の構成単位を含み、前記アクリル系粘着剤が粘着付与樹脂を含有せず、または、前記アクリル系粘着剤が粘着付与樹脂を含有し、かつ前記粘着付与樹脂の含有量が、前記（メタ）アクリル酸アルキルエステル系モノマー由来の構成単位１００質量部に対して、５質量部未満である、［４］に記載の防食用粘着テープ。
［６］前記粘着剤層のゲル分率が４０～８０質量％である、［１］～［５］のいずれか１項に記載の防食用粘着テープ。
［７］前記粘着剤層が亜鉛を含む、［１］～［６］のいずれか１項に記載の防食用粘着テープ。
［８］前記粘着剤層が導電材を含む、［１］～［７］のいずれか１項に記載の防食用粘着テープ。
［９］前記粘着剤層の厚みが１００μｍ以上である、［１］～［８］のいずれか１項に記載の防食用粘着テープ。
【発明の効果】
【０００８】
本発明によれば、高温環境下でも剥離しにくい防食用粘着テープを提供することができる。
【図面の簡単な説明】
【０００９】
本発明の粘着テープの一実施形態を示す模式図である。

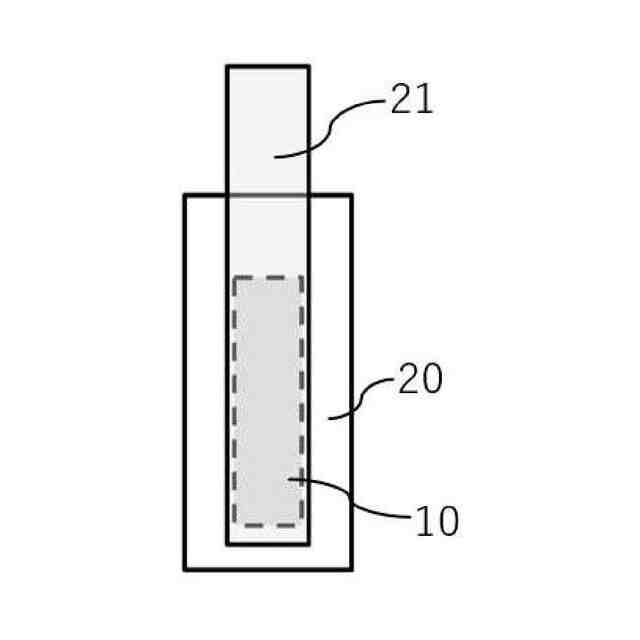

本発明の粘着テープの粘着力の測定方法の一過程を示す模式図である。
本発明の粘着テープの粘着力の測定方法の一過程を示す模式図である。
【発明を実施するための形態】
【００１０】
［防食用粘着テープ］
本発明の防食用粘着テープは、粘着剤層を備え、下記の式（１）で求められる、前記粘着剤層の１００℃における粘着力維持率（以下、単に「粘着力維持率」ともいう）が５０％以上である。
粘着力維持率（％）＝防食用粘着テープを１００℃環境下で３日間養生した後の粘着力（Ｎ／２５ｍｍ）／防食用粘着テープを２３℃環境下で１日間養生した後の粘着力（Ｎ／２５ｍｍ）×１００・・・（１）
（【００１１】以降は省略されています）

関連特許
