公開番号2025165245
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024069241
出願日2024-04-22
発明の名称竪樋支持具および排水システム
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類E04D 13/08 20060101AFI20251027BHJP(建築物)
要約【課題】効果的に伸縮処理する。

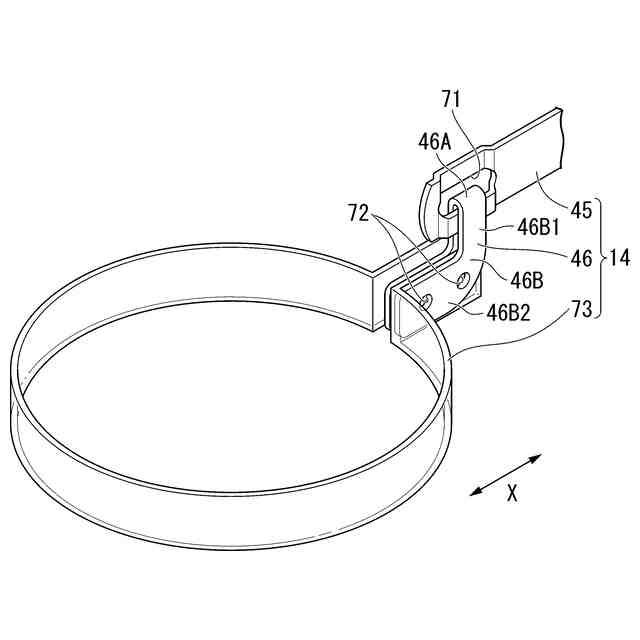

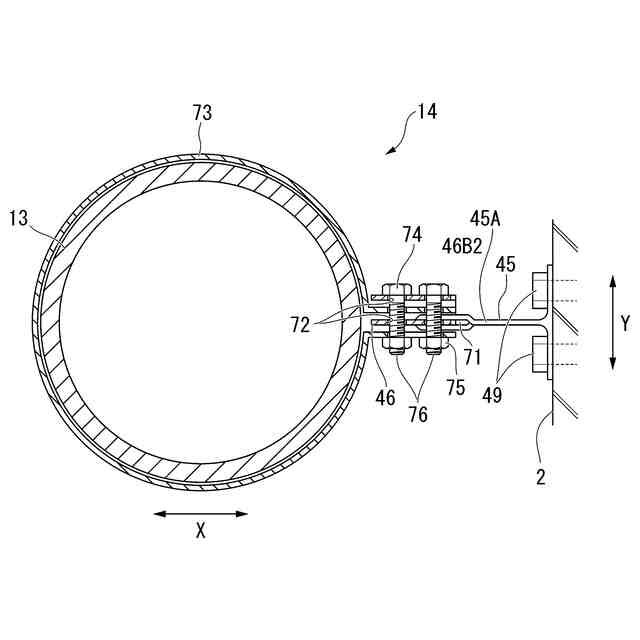

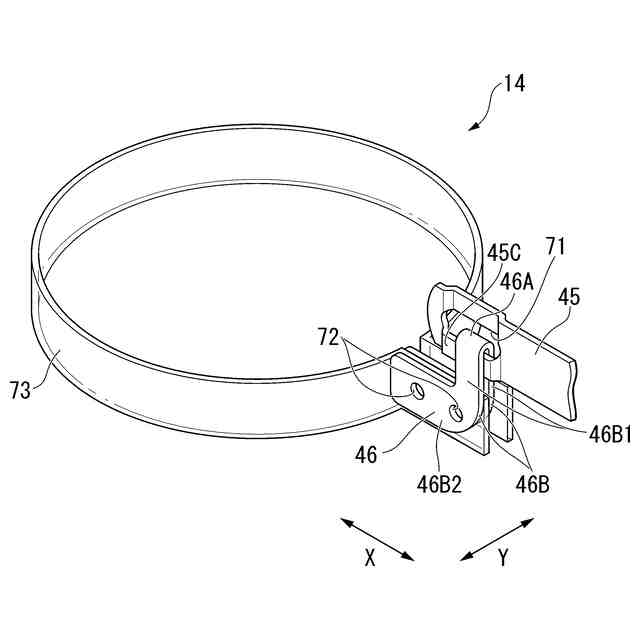

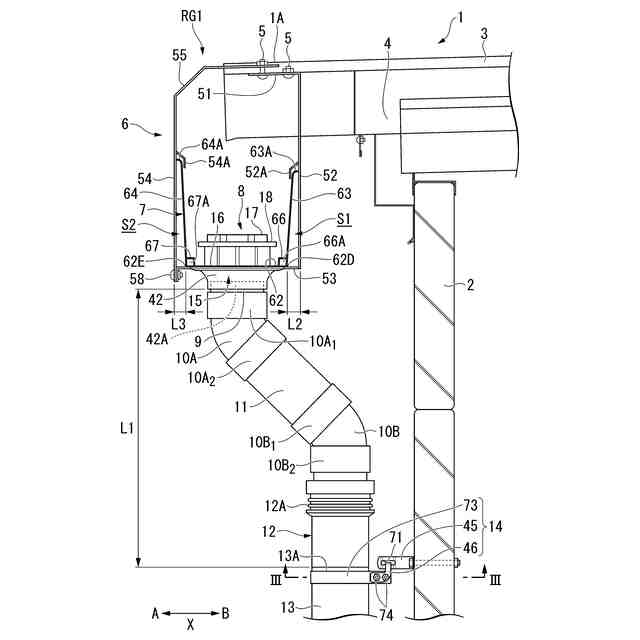

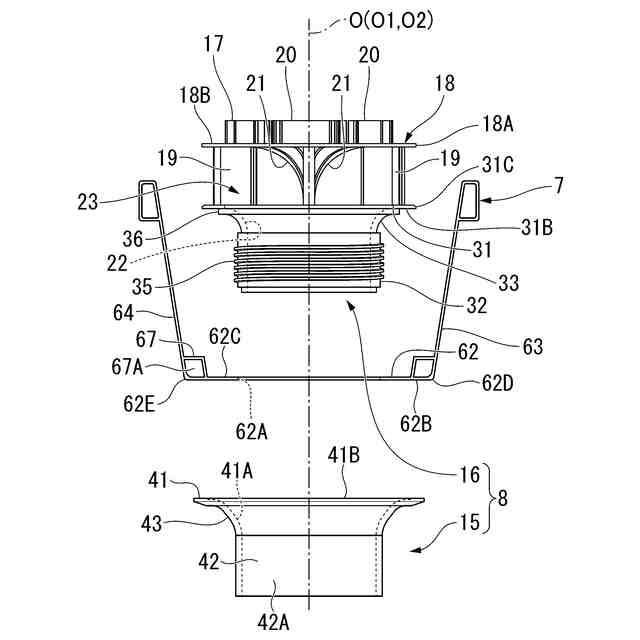

【解決手段】竪樋13を壁2の前方で支持する竪樋支持具14であって、前記壁2に固定される第1部材45と、前記竪樋13を支持するバンド73に接続する第2部材46と、を備え、前記第1部材45と前記第2部材46とが、前後方向に移動可能に連結することを特徴とする竪樋支持具。
【選択図】図4
特許請求の範囲【請求項１】
竪樋を壁の前方で支持する竪樋支持具であって、
前記壁に固定される第１部材と、
前記竪樋を支持するバンドに接続する第２部材と、を備え、
前記第１部材と前記第２部材とが、前後方向に移動可能に連結することを特徴とする竪樋支持具。
続きを表示（約 650 文字）【請求項２】

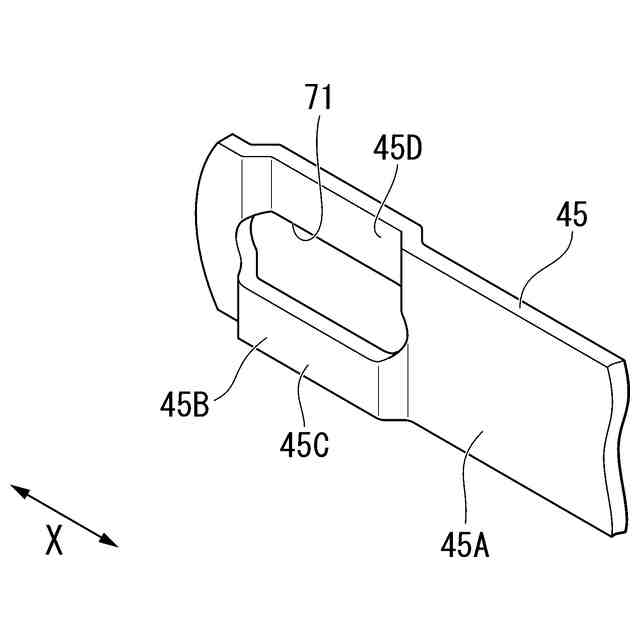

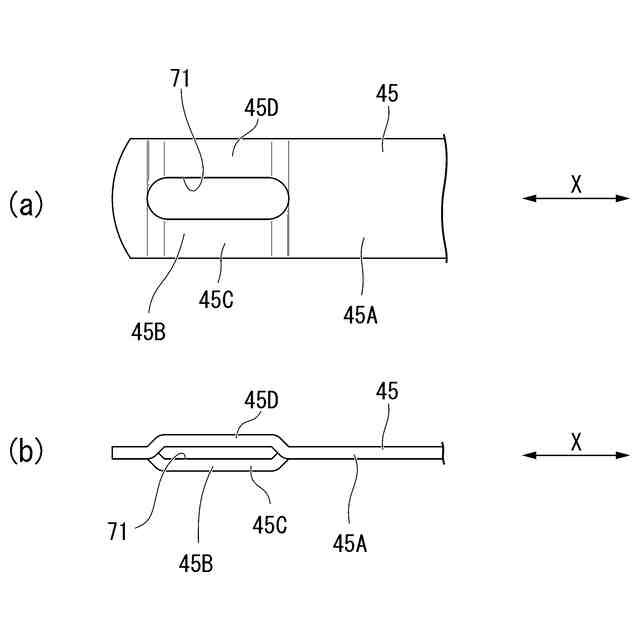

前記第１部材に第１孔が設けられ、
前記第１孔に前記第２部材が前後方向に移動可能に配置されていることを特徴とする請求項１に記載の竪樋支持具。
【請求項３】
前記第１部材は、表裏面が左右方向を向く板状であり、
前記第１部材のうち、前記第１孔に対して上下に位置する部分は左右方向に夫々突出していることを特徴とする請求項２に記載の竪樋支持具。
【請求項４】
前記第２部材は、上端が前記第１部材に連結する第１部分と、前記第１部分の下端から前方に延び、前記バンドに接続する第２部分と、を含むことを特徴とする請求項１に記載の竪樋支持具。
【請求項５】
前記第１部材に第１孔が設けられ、
前記第１孔に前記第１部分が配置され、
前記第２部分に第２孔が設けられ、
前記第１孔は、前記第２孔よりも前後方向に長いことを特徴とする請求項４に記載の竪樋支持具。
【請求項６】
竪樋と、
請求項１から請求項５のいずれかに係る竪樋支持具と、を備え、
前記竪樋支持具は、前記竪樋を壁の前方で支持することを特徴とする排水システム。
【請求項７】

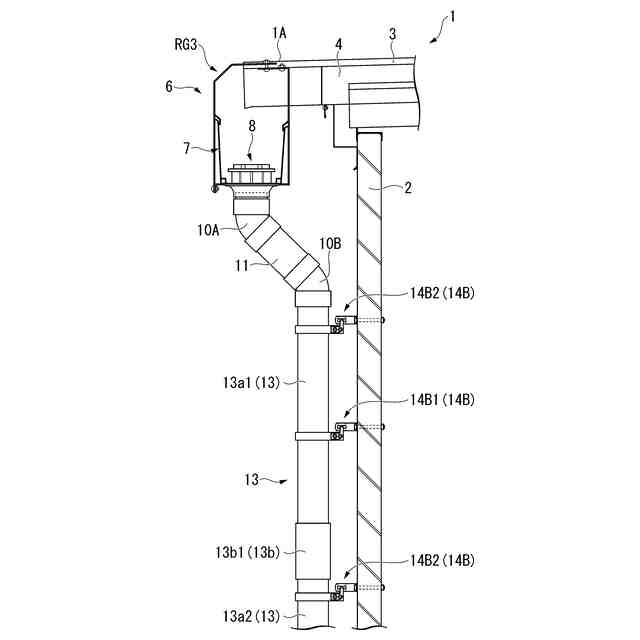

建物の屋根又は壁に、水平方向に間隔をあけて固定された複数の雨樋支持具と、
前記複数の雨樋支持具に支持された雨樋と、を更に備え、
前記竪樋は、前記雨樋から下方に延びる構成を含む、ことを特徴とする請求項６に記載の排水システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、竪樋支持具および排水システムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
例えば、特許文献１に記載されたような、排水システムに用いられる竪樋支持具が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－３３９００３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の雨樋支持具において、例えば、排水システムに関する雨樋支持具以外の部材（例えば、屋根や竪樋など）に対して、温度変化（昼夜の外気温変動や夏期冬期の変動）を起因として生じる熱伸縮の影響を吸収するための対策（すなわち、伸縮処理）をすることが求められている。
【０００５】
本発明は、前述した事情に鑑みてなされたものであって、効果的に伸縮処理することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明は以下の手段を提供する。
＜１＞竪樋を壁の前方で支持する竪樋支持具であって、前記壁に固定される第１部材と、前記竪樋を支持するバンドに接続する第２部材と、を備え、前記第１部材と前記第２部材とが、前後方向に移動可能に連結することを特徴とする竪樋支持具。
【０００７】
＜２＞上記＜１＞に係る竪樋支持具では、前記第１部材に第１孔が設けられ、前記第１孔に前記第２部材が前後方向に移動可能に配置されていることを特徴とする＜１＞に記載の竪樋支持具。
【０００８】
＜３＞上記＜１＞に係る竪樋支持具の前記前記第１部材は、表裏面が左右方向を向く板状であり、前記第１部材のうち、前記第１孔に対して上下に位置する部分は左右方向に夫々突出していることを特徴とする＜２＞に記載の竪樋支持具。
【０００９】
＜４＞上記＜３＞に係る竪樋支持具では、前記第２部材は、上端が前記第１部材に連結する第１部分と、前記第１部分の下端から前方に延び、前記バンドに接続する第２部分と、を含むことを特徴とする＜１＞に記載の竪樋支持具。
【００１０】
＜５＞上記＜３＞に係る竪樋支持具では、前記第１部材に第１孔が設けられ、前記第１孔に前記第１部分が配置され、前記第２部分に第２孔が設けられ、前記第１孔は、前記第２孔よりも前後方向に長いことを特徴とする＜４＞に記載の竪樋支持具。
（【００１１】以降は省略されています）
