公開番号2025168548
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2025147597,2021194543
出願日2025-09-05,2021-11-30
発明の名称継手
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類E03C 1/12 20060101AFI20251030BHJP(上水;下水)
要約【課題】本発明は、継手の提供を目的とする。

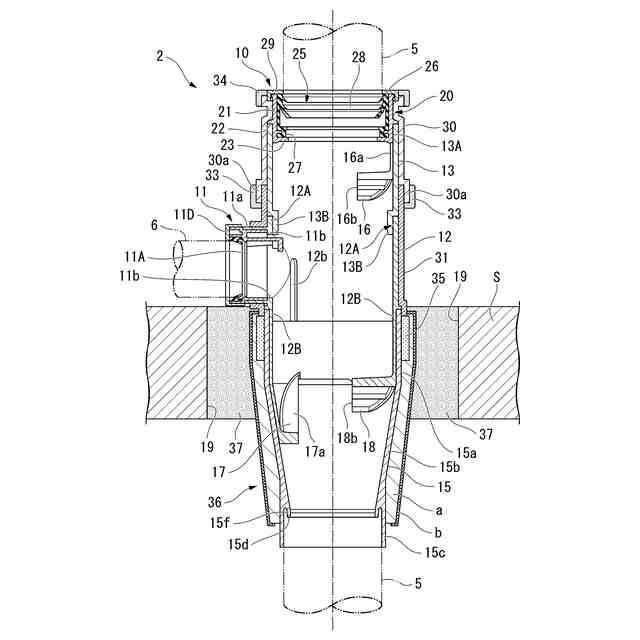

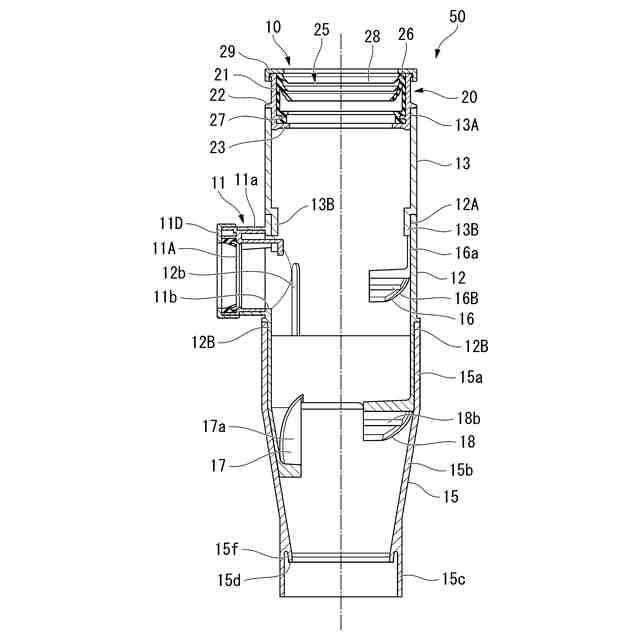

【解決手段】本発明の継手は、建物の床スラブに設けた貫通孔に設置される継手であって、上階から延びる縦管と接続される縦管接続部と、横管と接続される横管接続部を有する集合部と、前記縦管接続部と前記集合部とを接続し、前記縦管の内径よりも大きな内径を有する上部筒部と、下階から延びる縦管と接続される下部接続部と、を備え、少なくとも、前記上部筒部、前記集合部、前記下部接続部のいずれかは樹脂で構成され、前記上部筒部、前記集合部のいずれかの内部に第1旋回部材が設けられ、前記下部接続部の内部に第2旋回部材が設けられていることを特徴とする。

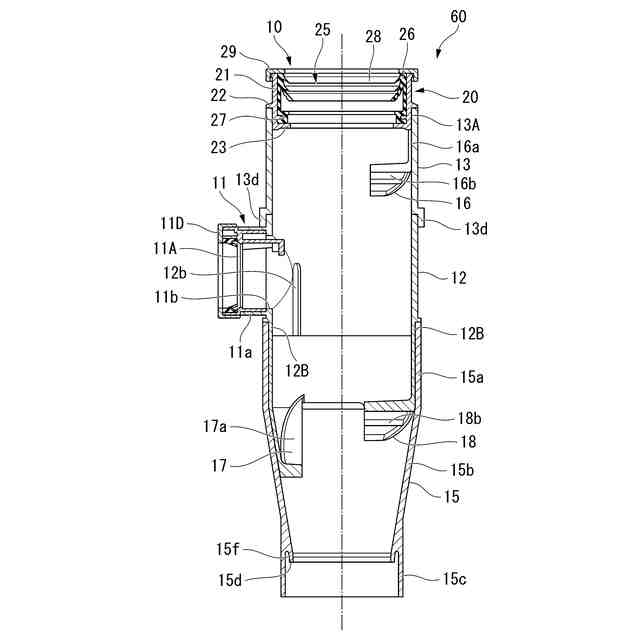

【選択図】図1
特許請求の範囲【請求項１】
建物の床スラブに設けた貫通孔に設置される継手であって、
上階から延びる縦管と接続される縦管接続部と、
横管と接続される横管接続部を有する集合部と、
前記縦管接続部と前記集合部とを接続し、前記縦管の内径よりも大きな内径を有する上部筒部と、
下階から延びる縦管と接続される下部接続部と、
を備え、
少なくとも、前記上部筒部、前記集合部、前記下部接続部のいずれかは樹脂で構成され、
前記上部筒部、前記集合部のいずれかの内部に第１旋回部材が設けられ、

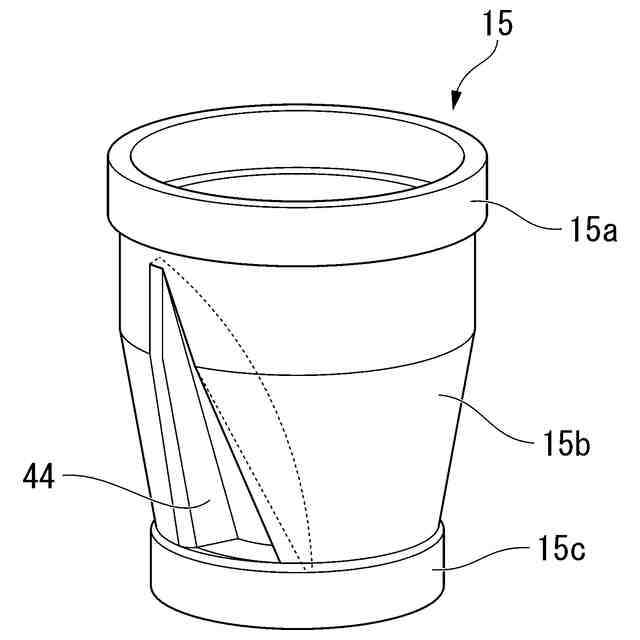

前記下部接続部の内部に第２旋回部材が設けられていることを特徴とする継手。
続きを表示（約 470 文字）【請求項２】
前記上部筒部、前記集合部のそれぞれの内部に旋回部材が設けられている請求項１に記載の継手。
【請求項３】
前記上部筒部の上部は、前記縦管接続部の下部が挿入される受口であり、
前記上部筒部の下部は、前記集合部の上部に挿入される差口である請求項１または請求項２に記載の継手。
【請求項４】

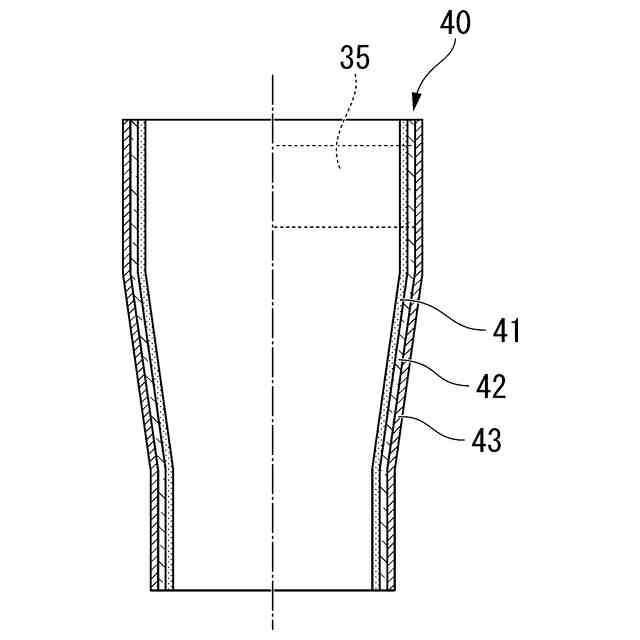

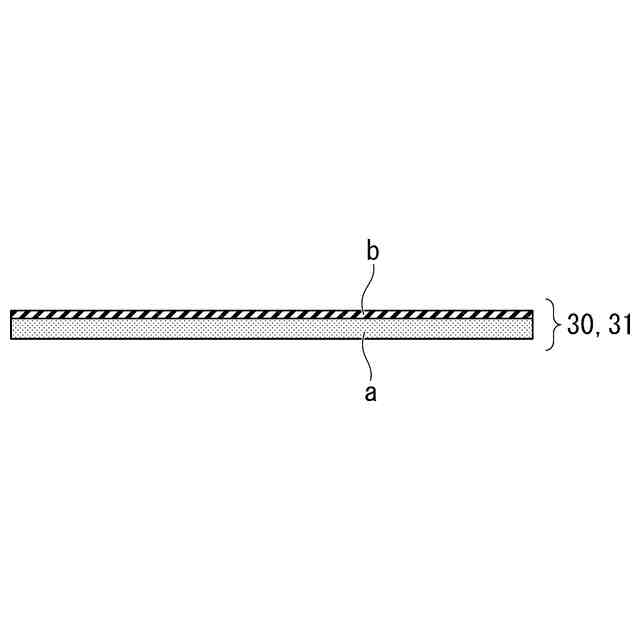

前記上部筒部の外面を覆う第１の遮音カバーと前記集合部の外面を覆う第２の遮音カバーを備える請求項１～請求項３のいずれか一項に記載の継手。
【請求項５】
前記第１の遮音カバーと前記第２の遮音カバーは端面同士が対向するように設けられている請求項４に記載の継手。
【請求項６】
前記上部筒部および前記集合部の外面を覆う遮音カバーが設けられている請求項１～請求項５のいずれか一項に記載の継手。
【請求項７】

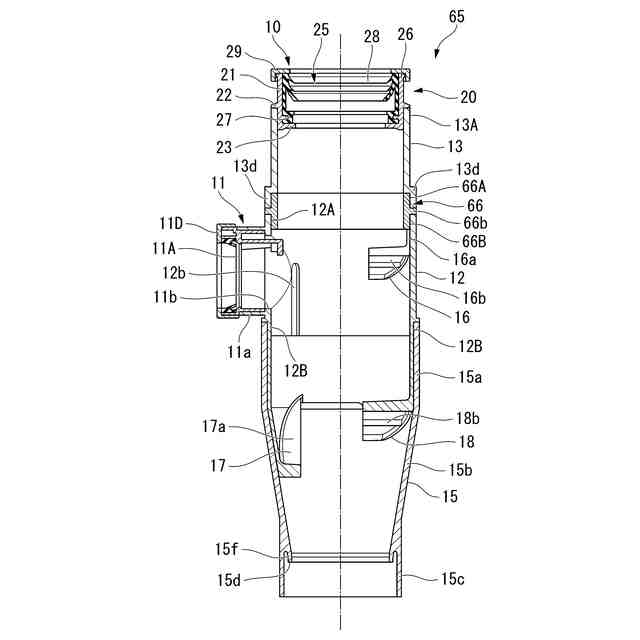

前記集合部と前記下部接続部を接続し、一端から他端まで同一内径の中間部を備えたことを特徴とする請求項１～請求項６のいずれか一項に記載の継手。

発明の詳細な説明【技術分野】
【０００１】
本発明は、継手に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、以下の特許文献１に記載されたような樹脂製の排水管継手が知られている。この排水管継手は、建物の上階と下階とを仕切る床スラブを貫通して各階に設置され、上階の排水管と下階の排水管とを水密な状態で連通させる排水管継手である。
この排水管継手は、上階の排水管が接続される受け口を備える樹脂製の上胴部と、床スラブに埋設される部分で、上胴部の下端部に接続される上端接続部と、床スラブの天井面から下方に突出して、下階の排水管が接続される下端接続部を備える下胴部を有する。また、上述の排水管継手は、下胴部の内側に固定可能な構成で、流下する排水を導く羽根を備える樹脂製の内装部材を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－５８８４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の排水管継手は高層建築物等に用いられるが、高層建築物の排水は、下層階になるほど各階からの排水が集まって水量が多くなるため、７Ｌ／ｓ以上などのような多量の排水を流すことができる高い排水性能を有することが求められる。また、多量の排水を流した場合であっても、継手に封水破壊が生じないことも求められる。
【０００５】
従来から、製造の容易な鋳鉄製の集合継手では上述のような高い排水性能を有する集合継手が知られている。ところが、樹脂製の集合継手は射出成型により、大きさに制約があること、複雑な形状に成型できないこと、などの制約から、高い排水性能を有する集合継手の提供が困難であった。
【０００６】
本発明は、前述した事情に鑑み、高い排水性能を有する継手の提供を目的とする。
【課題を解決するための手段】
【０００７】
前記課題を解決するために、本発明は以下の形態を提案している。
「１」本形態に係る継手は、建物の床スラブに設けた貫通孔に設置される継手であって、上階から延びる縦管と接続される縦管接続部と、横管と接続される横管接続部を有する集合部と、前記縦管接続部と前記集合部とを接続し、前記縦管の内径よりも大きな内径を有する上部筒部と、下階から延びる縦管と接続される下部接続部と、を備え、少なくとも、前記上部筒部、前記集合部、前記下部接続部のいずれかは樹脂で構成され、前記上部筒部、前記集合部のいずれかの内部に第１旋回部材が設けられ、前記下部接続部の内部に第２旋回部材が設けられていることを特徴とする。
【０００８】
本形態によれば、上階から伸びる縦管の内径よりも大きな内径を有する上部筒部を備えているため、縦管から継手に排水が流れ込む部分の内容積が大きく、縦管から継手に至る部分において優れた排水能力を有する。
【０００９】

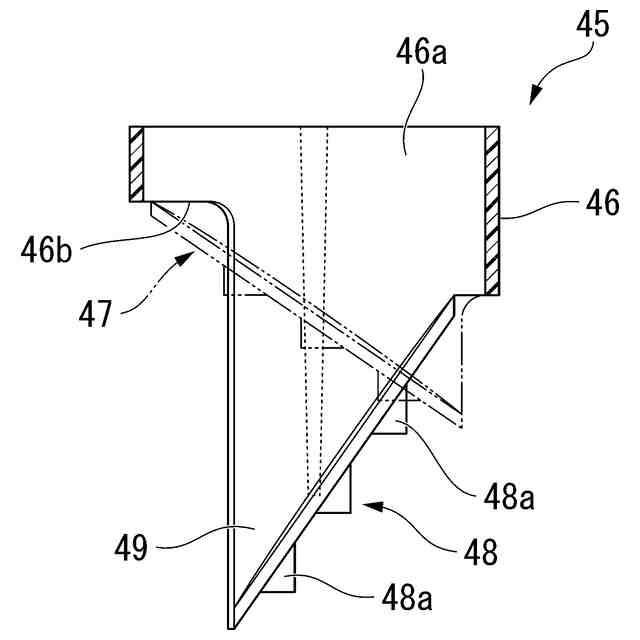

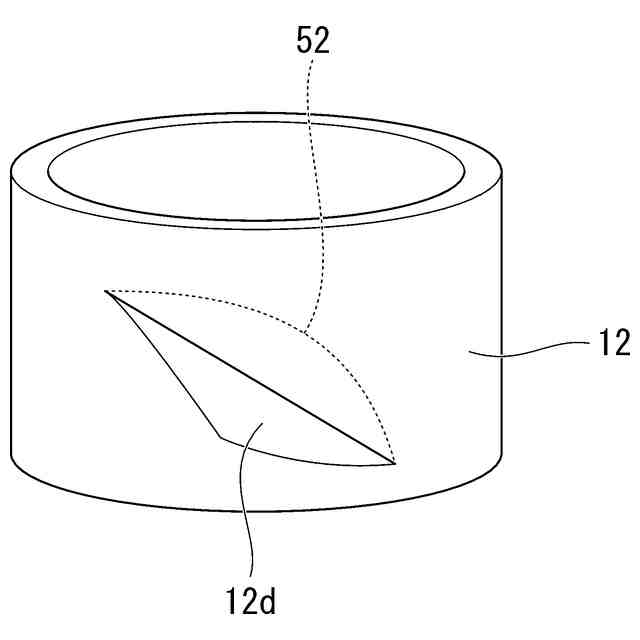

「２」本形態に係る継手において、前記上部筒部、前記集合部のそれぞれの内部に旋回部材が設けられている構成を採用できる。
【００１０】
縦管から流下する排水の一部を旋回部材により受けて旋回させ、旋回流を生成することができる。排水の一部を旋回流とし、整流化した上で下方に導くことができる。例えば、旋回部材により排水を旋回させながら下方に向かって流れるように導くと、排水の反射流が横管側に逆流することを抑制できる。よって、継手は排水性能に優れるようになる。
（【００１１】以降は省略されています）
