公開番号2025155051
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058375
出願日2024-03-31
発明の名称吐水器
出願人株式会社Deto
代理人個人,個人,個人
主分類E03C 1/042 20060101AFI20251006BHJP(上水;下水)
要約【課題】部品の損傷を軽減できる吐水器を提供する。
【解決手段】吐水側部位と、脱着可能なホース側部位とからなる吐水器であって、吐水側部位は、吐水部と、吐水側管部と、吐水側係合部13とを備え、ホース側部位は、内部を水が流れるホース側管部と、ホース側管部と連なっている収容部と、吐水側部位とホース側部位を係合するホース側係合部23とを備え、吐水側係合部は、第一方向DR1に第一凸部16を有し、ホース側係合部23は、第二方向DR2に第二凸部26を有し、吐水側部位は、吐水側管部の少なくとも一部が収容部に収容された状態において回動可能であり、吐水側部位が回動するときに、第一凸部16と第二凸部26が接触し、少なくとも一方が撓むことにより、第一凸部16は、接触位置を通過し、第一凸部16が回動し接触位置26cを通過後に衝突し、吐水側部位が回動することを静止させるとともに吐水側部位とホース側部位を係合させる。
【選択図】図9
特許請求の範囲【請求項１】
ホース側に近い部位であるホース側部位と、当該ホース側部位に対して脱着が可能な吐水側部位とからなる吐水器であって、
前記吐水側部位は、
水を吐水する吐水部と、
内部を前記水が流れる吐水側管部と、
前記吐水側管部の外面上に備えられ、前記吐水側部位を前記ホース側部位に係合するための吐水側係合部と、を備え、
前記ホース側部位は、
内部を前記水が流れるホース側管部と、
前記吐水側部位が前記ホース側部位に取り付けられている状態のときに前記吐水側管部の少なくとも一部を収容し、前記ホース側管部と連なっている収容部と、
前記収容部と一体に設けられ、又は、前記収容部に隣接して設けられ、前記吐水側部位を前記ホース側部位に係合するためのホース側係合部とを備え、
前記吐水側係合部は、第一方向に凸である第一凸部を有し、
前記ホース側係合部は、第二方向に凸である第二凸部を有し、
前記吐水側部位は、前記吐水側管部の少なくとも一部が前記収容部に収容された状態において回動可能であり、
前記吐水側部位が回動するときに、前記第一凸部と前記第二凸部が接触位置で互いに接触するとともに、少なくとも一方が撓むことにより、前記第一凸部は、当該接触位置を通過し、
前記吐水側係合部と前記ホース側係合部とは、前記第一凸部が回動し前記接触位置を通過した後に衝突することにより、前記吐水側部位が回動することを静止させるとともに前記吐水側部位と前記ホース側部位とを係合させる、吐水器。
続きを表示（約 710 文字）【請求項２】
前記第二凸部の先端は平面であり、
前記吐水側部位が回動するときに、前記第一凸部の先端と前記第二凸部の先端が接触する、請求項１に記載の吐水器。
【請求項３】
前記第一凸部は、前記第一凸部の前記先端に隣接するとともに当該先端に対して傾斜している傾斜面を有し、
前記第二凸部は、前記第二凸部の前記先端に隣接するとともに当該先端に対して傾斜している傾斜面を有し、
前記第一凸部の前記傾斜面と前記第二凸部の前記傾斜面は、前記吐水側部位と前記ホース側部位の係合を解除するために前記吐水側部位を回動させるときに、互いに接触する、請求項２に記載の吐水器。
【請求項４】
前記第一凸部の前記傾斜面の前記第一凸部の先端に対する傾きの角度と前記第二凸部の前記傾斜面の前記第二凸部の先端に対する傾きの角度は、略同一である、請求項３に記載の吐水器。
【請求項５】
前記第一凸部の前記傾斜面の前記第一凸部の先端に対する傾きの角度と前記第二凸部の前記傾斜面の前記第二凸部の先端に対する傾きの角度は、２０°以上７０°以下である、請求項４に記載の吐水器。
【請求項６】
前記吐水側係合部は、前記吐水側管部の内部を前記吐水部に向かって水が流れる方向である水流方向に凸である第三凸部を有し、
前記第三凸部と前記ホース側係合部は、前記第一凸部が前記接触位置を通過した後に衝突する、請求項１に記載の吐水器。
【請求項７】
前記第一凸部又は前記第二凸部は、突出している方向における長さを変更可能である、請求項１に記載の吐水器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吐水器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、導入口と吐出口との間に水道水を流す通水路を形成した給水器本体を備える、給水器が開示されている。特許文献２には、吐水ホースに基端部を連通連結して先端部から吐水可能に構成したシャワーヘッドが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１―１２８８７６号公報
特開２００３ー０３８３７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献に係るシャワーヘッドは、一体として構成されているが、近年、上側部分と下側部分を取り外し可能なシャワーヘッドが流通している。しかし、当該上側部分と、当該下側部分を着脱するたびに、着脱付近の部品が損傷する場合がある。
【０００５】
本発明が解決しようとする課題としては、部品の損傷を軽減できる吐水器を提供することが一例として挙げられる。
【課題を解決するための手段】
【０００６】
請求項１に記載の発明は、
ホース側に近い部位であるホース側部位と、当該ホース側部位に対して脱着が可能な吐水側部位とからなる吐水器であって、
前記吐水側部位は、
水を吐水する吐水部と、
内部を前記水が流れる吐水側管部と、
前記吐水側管部の外面上に備えられ、前記吐水側部位をホース側部位に係合するための吐水側係合部とを備え、
前記ホース側部位は、
内部を前記水が流れるホース側管部と、
前記吐水側部位が前記ホース側部位に取り付けられている状態のときに前記吐水側管部の少なくとも一部を収容し、前記ホース側管部と連なっている収容部と、
前記収容部と一体に設けられ、又は、前記収容部に隣接して設けられ、前記吐水側部位をホース側部位に係合するためのホース側係合部とを備え、
前記吐水側係合部は、第一方向に凸である第一凸部を有し、
前記ホース側係合部は、第二方向に凸である第二凸部を有し、
前記吐水側部位は、前記吐水側管部の少なくとも一部が前記収容部に収容された状態において回動可能であり、
前記吐水側部位が回動するときに、前記第一凸部と前記第二凸部が接触位置で互いに接触するとともに、少なくとも一方が撓むことにより、前記第一凸部は、当該接触位置を通過し、
前記吐水側係合部と前記ホース側係合部は、前記第一凸部が回動し前記接触位置を通過した後に衝突することにより、前記吐水側部位が回動することを静止させるとともに前記吐水側部位と前記ホース側部位を係合させる、吐水器である。
【０００７】
本発明によれば、部品の損傷を軽減できる吐水器を提供することができる。
【図面の簡単な説明】
【０００８】

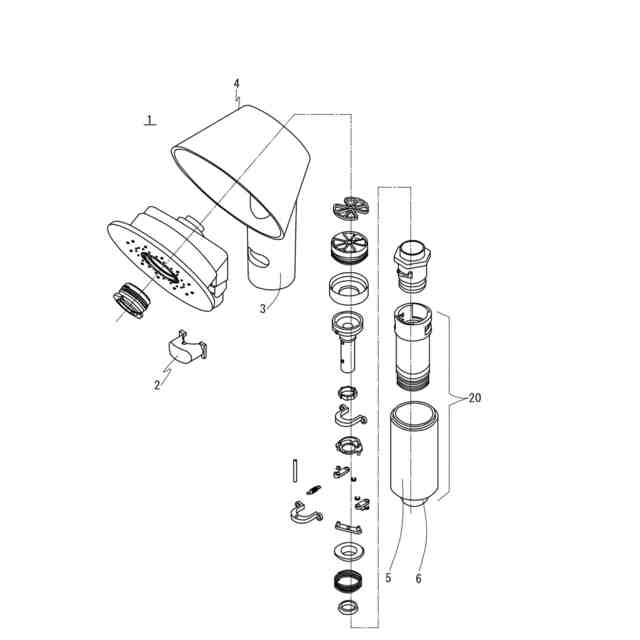

実施形態における吐水器の分解図である。

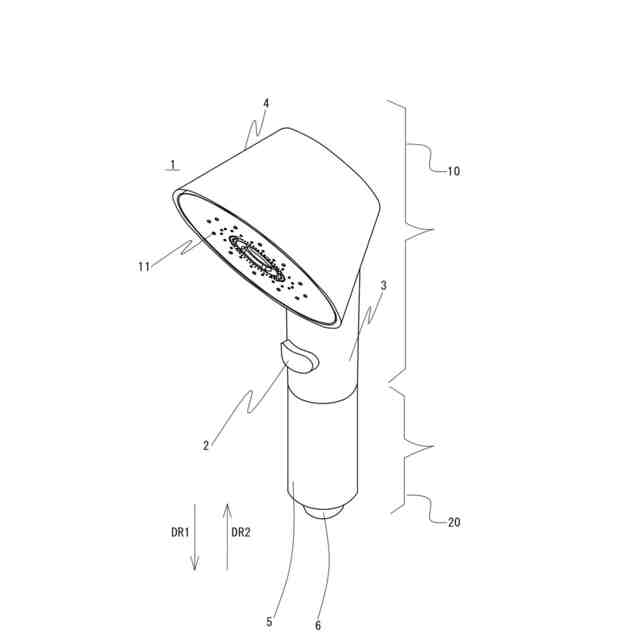

組み立てた状態の吐水器である。
吐水側部位とホース側部位との接続部分に係る吐水側部位の部品を示す斜視図である。
吐水側管部、及び吐水側係合部の側面図である。

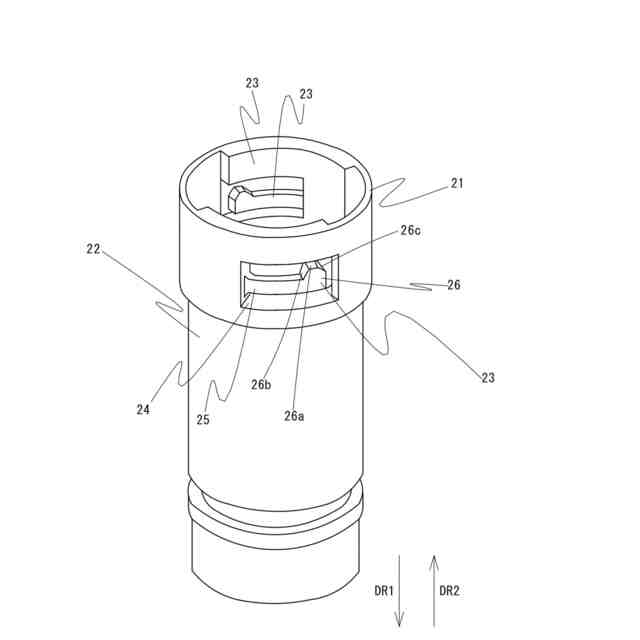

吐水側部位とホース側部位との接続部分に係るホース側部位の部品を示す斜視図である。
吐水側管部を、収容部に挿入した際の状態を示す図である。
図６に示すＡＡ部分の断面図である。

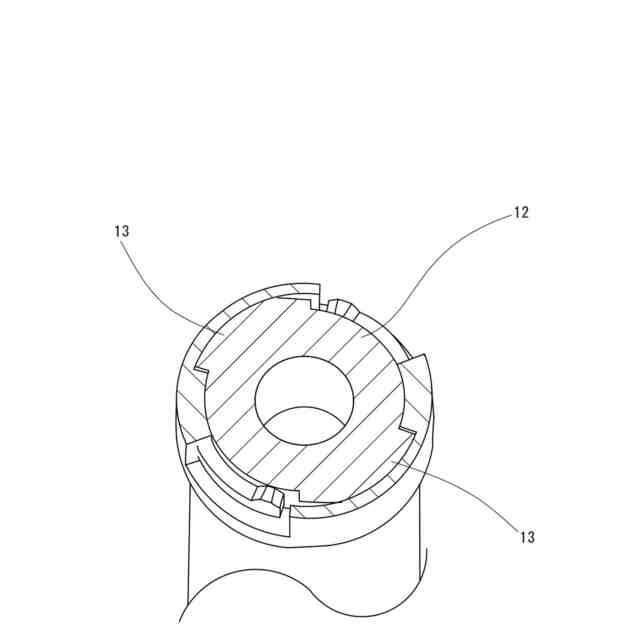

図７に示す吐水側管部（吐水側係合部）を回動させて、吐水側部位（吐水側管部）とホース側部位（収容部）とを係合させた状態を示す断面図である。

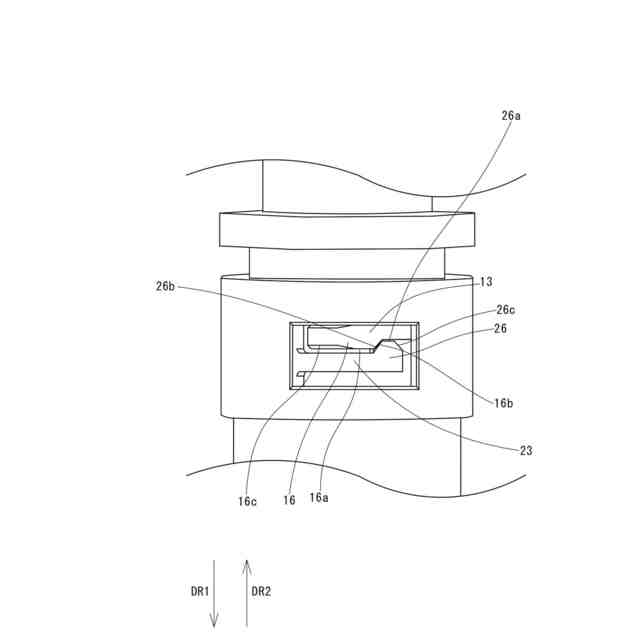

吐水側部位（吐水側管部）とホース側部位（収容部）とを係合させた状態の側面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について、図面を用いて説明する、なお、全ての図面において、同様な構成要素には同様の符号を付し、適宜説明を省略する。
【００１０】
＜実施形態＞
図１は、実施形態における吐水器１の分解図である。図２は、組み立てた状態の吐水器１である。なお、説明中において、第一方向ＤＲ１は、水を吐水する吐水部１１に向かって水が流れる方向である水流方向とは反対の方向（水流方向に対して１８０°反対の方向）を表し、水流方向を第二方向ＤＲ２としている。第一方向ＤＲ１、及び第二方向ＤＲ２は、図２において、上下方向（鉛直方向）でもある。なお、第一方向ＤＲ１、及び第二方向ＤＲ２（水流方向）は、上下方向に対して斜めに傾斜している方向でもよい（例：上下方向に対して斜めに水が流れる場合）。
（【００１１】以降は省略されています）
