公開番号2025110807
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004862
出願日2024-01-16
発明の名称洗い場床
出願人TOTO株式会社
代理人弁理士法人iX
主分類E03C 1/20 20060101AFI20250722BHJP(上水;下水)
要約【課題】使い勝手のよい洗い場床を提供する。
【解決手段】排水勾配を有する洗い場床であって、上部と、前記上部から下方に向けて凹む排水溝と、を備え、前記排水溝は、排水勾配における下方に位置する傾斜部である下方傾斜部と、前記下方傾斜部よりも上方に位置する傾斜部である上方傾斜部と、を有し、前記下方傾斜部は、水平線とのなす角が0度よりも大きい傾斜角度を有し、前記下方傾斜部における接線に対するオレイン酸からなる油滴の接触角度は、前記下方傾斜部における接線に対する水滴の接触角度よりも小さく、前記排水溝は、前記傾斜角度と、前記下方傾斜部における接線に対するオレイン酸からなる前記油滴の接触角度と、の合算値が90度よりも小さいことを特徴とする洗い場床。

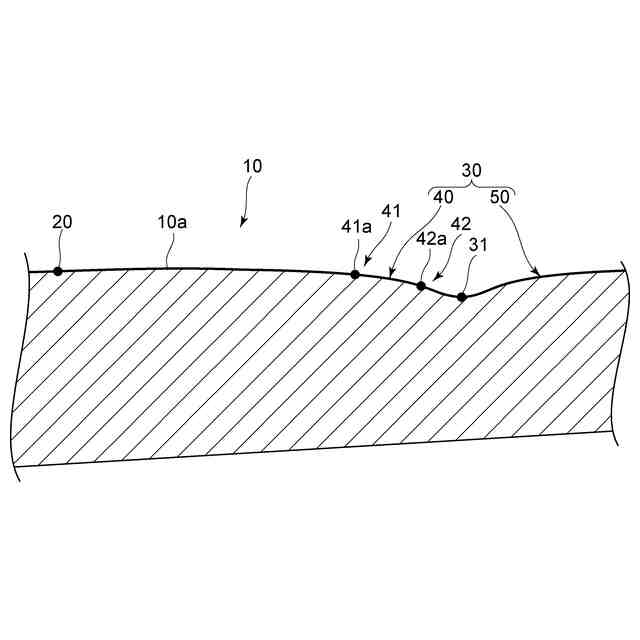

【選択図】図4
特許請求の範囲【請求項１】
排水勾配を有する洗い場床であって、
上部と、
前記上部から下方に向けて凹む排水溝と、
を備え、
前記排水溝は、
排水勾配における下方に位置する傾斜部である下方傾斜部と、
前記下方傾斜部よりも上方に位置する傾斜部である上方傾斜部と、
を有し、
前記下方傾斜部は、水平線とのなす角が０度よりも大きい傾斜角度を有し、
前記下方傾斜部における接線に対するオレイン酸からなる油滴の接触角度は、前記下方傾斜部における接線に対する水滴の接触角度よりも小さく、
前記排水溝は、前記傾斜角度と、前記下方傾斜部における接線に対するオレイン酸からなる前記油滴の接触角度と、の合算値が９０度よりも小さいことを特徴とする洗い場床。
続きを表示（約 330 文字）【請求項２】
排水勾配を有する洗い場床であって、
上部と、
前記上部から下方に向けて凹む排水溝と、
を備え、
前記排水溝は、
排水勾配における下方に位置する傾斜部である下方傾斜部と、
前記下方傾斜部よりも上方に位置する傾斜部である上方傾斜部と、
を有し、
前記下方傾斜部上のオレイン酸からなる油滴の接触角度は、前記下方傾斜部上の水滴の接触角度よりも小さく、
前記下方傾斜部は、
水平線とのなす角が０度よりも大きい傾斜角度を有し、かつ
前記傾斜角度と、前記下方傾斜部上のオレイン酸からなる前記油滴の接触角度と、の合算値が９０度よりも小さいことを特徴とする洗い場床。

発明の詳細な説明【技術分野】
【０００１】

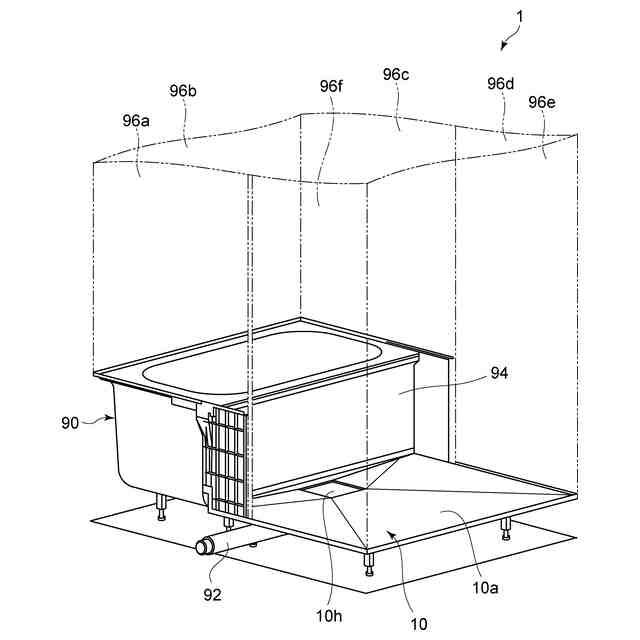

本発明の態様は、一般的に洗い場床に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
湯水を排水口に向けて導く排水溝が設けられた洗い場床が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１４４４１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

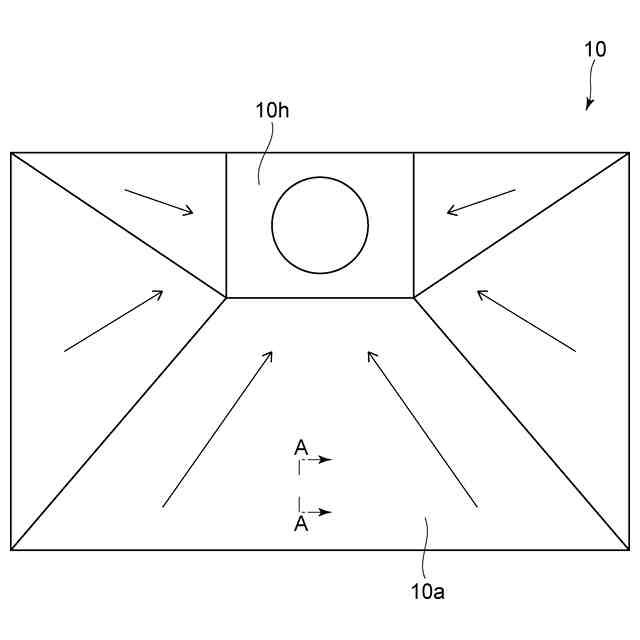

洗い場床は、全体的に排水口に向かって排水勾配を設けることで、排水口への排水性能を担保させている。排水溝のうち、排水口側に位置する傾斜部は、その傾斜により一旦湯水を排水口とは反対側に流す。このような場合、人体の皮脂汚れが排水溝の底部に溜まると皮脂汚れが剥がれにくくなるおそれがある。
【０００５】
本発明は、かかる課題の認識に基づいてなされたものであり、使い勝手のよい洗い場床を提供することを目的とする。
【課題を解決するための手段】
【０００６】

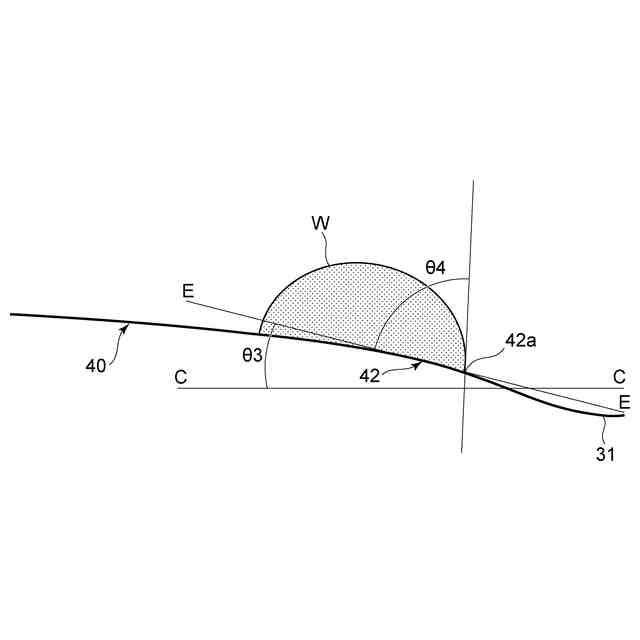

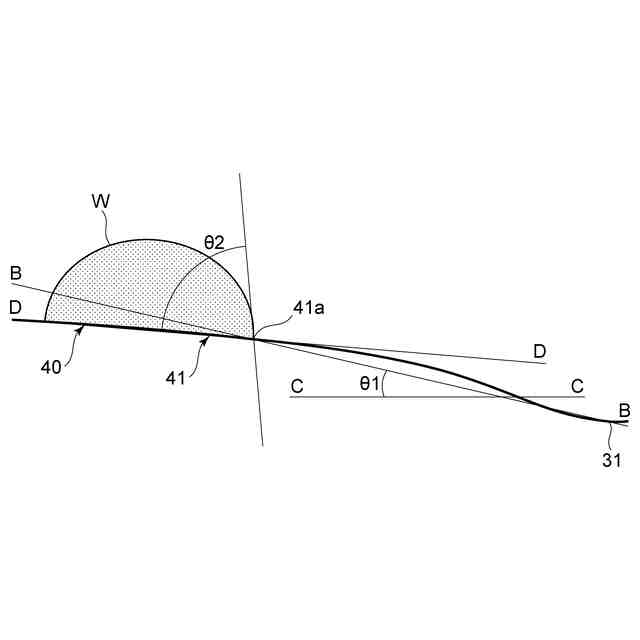

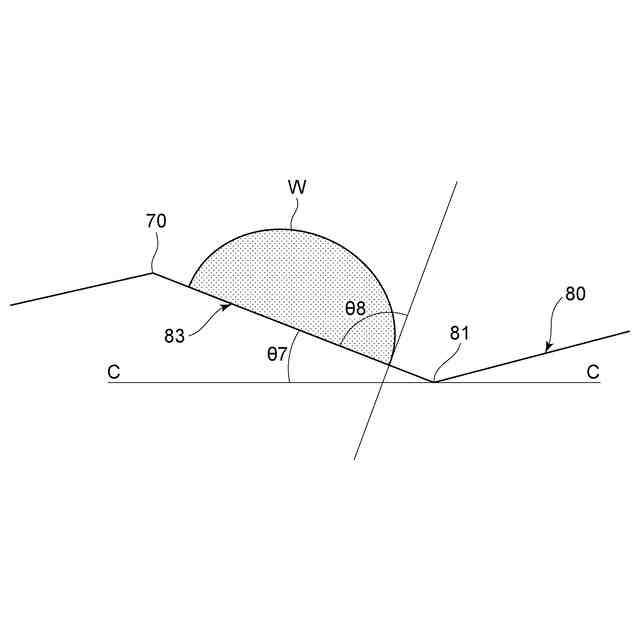

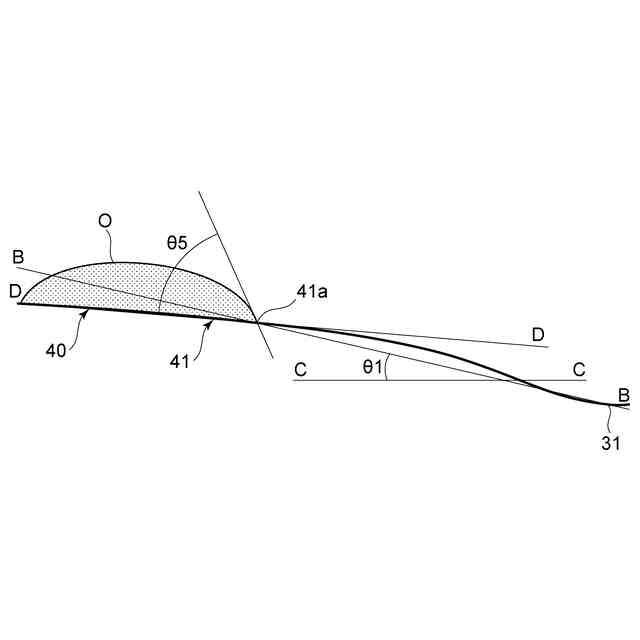

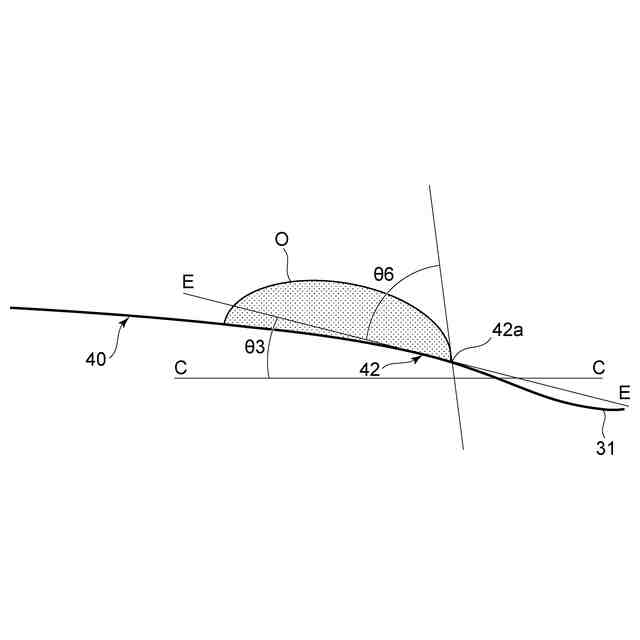

第１の発明は、排水勾配を有する洗い場床であって、上部と、前記上部から下方に向けて凹む排水溝と、を備え、前記排水溝は、排水勾配における下方に位置する傾斜部である下方傾斜部と、前記下方傾斜部よりも上方に位置する傾斜部である上方傾斜部と、を有し、前記下方傾斜部は、水平線とのなす角が０度よりも大きい傾斜角度を有し、前記下方傾斜部における接線に対するオレイン酸からなる油滴の接触角度は、前記下方傾斜部における接線に対する水滴の接触角度よりも小さく、前記排水溝は、前記傾斜角度と、前記下方傾斜部における接線に対するオレイン酸からなる前記油滴の接触角度と、の合算値が９０度よりも小さいことを特徴とする洗い場床である。
【０００７】
人体の皮脂汚れ（油滴）は、排水溝の底部に付着してしまうと、底部に勢いよく入り込む水が少ない影響で、剥がれにくくなってしまう。この洗い場床によれば、皮脂汚れが底部に入り込まないように、皮脂汚れを一時的に傾斜部で保持して、底部に向けて流れる水に乗せて排出させることができる。すなわち、この洗い場床は、皮脂汚れを水と一緒に底部に向けて流れやすくすることができる。
【０００８】
第２の発明は、排水勾配を有する洗い場床であって、上部と、前記上部から下方に向けて凹む排水溝と、を備え、前記排水溝は、排水勾配における下方に位置する傾斜部である下方傾斜部と、前記下方傾斜部よりも上方に位置する傾斜部である上方傾斜部と、を有し、前記下方傾斜部上のオレイン酸からなる油滴の接触角度は、前記下方傾斜部上の水滴の接触角度よりも小さく、前記下方傾斜部は、水平線とのなす角が０度よりも大きい傾斜角度を有し、かつ前記傾斜角度と、前記下方傾斜部上のオレイン酸からなる前記油滴の接触角度と、の合算値が９０度よりも小さいことを特徴とする洗い場床である。
【０００９】
人体の皮脂汚れ（油滴）は、排水溝の底部に付着してしまうと、底部に勢いよく入り込む水が少ない影響で、剥がれにくくなってしまう。この洗い場床によれば、皮脂汚れが底部に入り込まないように、皮脂汚れを一時的に傾斜部で保持して、底部に向けて流れる水に乗せて排出させることができる。すなわち、この洗い場床は、皮脂汚れを水と一緒に底部に向けて流れやすくすることができる。
【発明の効果】
【００１０】
本発明の態様によれば、使い勝手のよい洗い場床を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
