公開番号2025153712
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056326
出願日2024-03-29
発明の名称水洗大便器装置
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類E03D 11/18 20060101AFI20251002BHJP(上水;下水)
要約【課題】水流の水密を維持しながらもジェット導水路において内部空気の一部が残存した態様を採用することで、洗浄水の効率の良い活用が達成される水洗大便器装置を提供すること。
【解決手段】リム吐水口からの洗浄水の吐出、停止を切り替える第1排水弁と、ジェット吐水口からの洗浄水の吐出、停止を切り替える第2排水弁と、を備え、両者は、互いに異なる駆動入力に基づいて駆動される。ジェット導水路は、第2排水弁の直下に位置する上流側領域と、上流側領域から平面視で前方に向けて延在する中間領域と、溜水の水位より下方において中間領域の前方側領域から側方に延出してボウル部の下部及び/または排水トラップ管路を迂回してジェット吐水口に至る下流側領域と、を有し、中間領域の前後方向に垂直な鉛直断面の最大値は、上流側領域の前後方向に垂直な鉛直断面の最大値よりも大きく、下流側領域の流路方向に垂直な鉛直断面の最大値よりも大きい。
【選択図】図11
特許請求の範囲【請求項１】
洗浄水タンク内に貯留された洗浄水により洗浄を行う水洗大便器装置であって、
ボウル部及び前記ボウル部の下部から延びる排水トラップ管路を備えた水洗大便器本体と、
前記水洗大便器本体の後方側に配置され、前記水洗大便器本体のボウル部を洗浄するための洗浄水を貯留する洗浄水タンクと、
前記洗浄水タンクに設けられた第１排水口を開閉することにより、前記ボウル部の上縁部に設けられたリム吐水口からの洗浄水の吐出、停止を切り替える第１排水弁と、
前記洗浄水タンクに設けられた第２排水口を開閉することにより、前記ボウル部の下部の前方側に設けられたジェット吐水口からの洗浄水の吐出、停止を切り替える第２排水弁と、
を備え、
前記第１排水弁及び前記第２排水弁は、互いに異なる駆動入力に基づいて駆動されるようになっており、

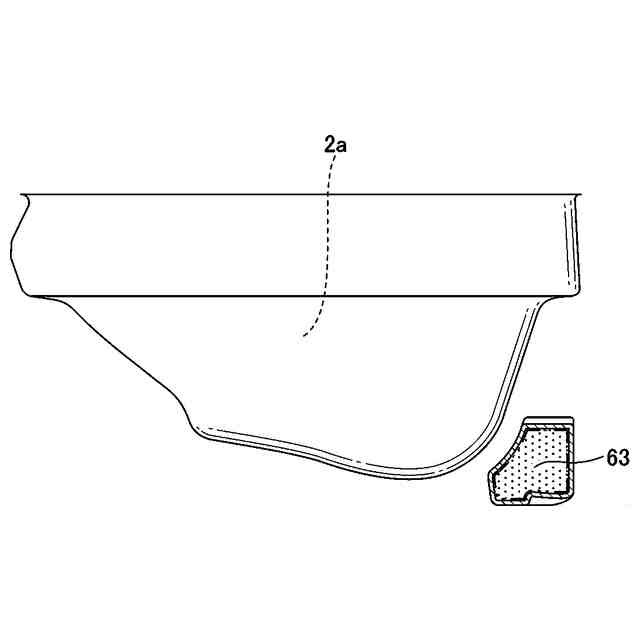

前記第２排水弁から前記ジェット吐水口に至るジェット導水路は、
前記第２排水弁の直下に位置する上流側領域と、
前記上流側領域から平面視で前方に向けて延在する中間領域と、
溜水の水位より下方において前記中間領域の前方側領域から側方に延出して前記ボウル部の下部及び／または前記排水トラップ管路を迂回して前記ジェット吐水口に至る下流側領域と、
を有しており、
前記中間領域の前後方向に垂直な鉛直断面の最大値は、前記上流側領域の前後方向に垂直な鉛直断面の最大値よりも大きく、
前記中間領域の前後方向に垂直な鉛直断面の最大値は、前記下流側領域の流路方向に垂直な鉛直断面の最大値よりも大きい
ことを特徴とする水洗大便器装置。
続きを表示（約 560 文字）【請求項２】
前記ジェット吐水口からの吐水開始後において、
前記上流側領域を流れる洗浄水の流量は、前記中間領域を流れる洗浄水の流量よりも大きく、
前記中間領域を流れる洗浄水の流量は、前記下流側領域を流れる洗浄水の流量よりも大きい
ことを特徴とする請求項１に記載の水洗大便器装置。
【請求項３】
前記上流側領域の前後方向に垂直な鉛直断面の最大値は、前記下流側領域の流路方向に垂直な鉛直断面の最大値よりも大きい
ことを特徴とする請求項２に記載の水洗大便器装置。
【請求項４】
前記第２排水弁が開放されてから前記第２排水弁が閉鎖されるまでの間、前記中間領域が満水にならない
ことを特徴とする請求項３に記載の水洗大便器装置。
【請求項５】
前記洗浄水タンクは、前記リム吐水口よりも上方に位置している
ことを特徴とする請求項１に記載の水洗大便器装置。
【請求項６】
前記洗浄水タンクは、前記水洗大便器本体と一体である
ことを特徴とする請求項５に記載の水洗大便器装置。
【請求項７】
前記洗浄水タンクは、前記水洗大便器本体と別体である
ことを特徴とする請求項５に記載の水洗大便器装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水洗大便器装置に関し、特に、洗浄水タンク内に貯留された洗浄水により洗浄を行う水洗大便器装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来の一般的なタンク式の水洗大便器装置においては、洗浄水タンクに単一の排水弁が設けられており、洗浄水タンクから排出される洗浄水をリム吐水口とジェット吐水口へ分岐させ、各吐水口から吐水を行っていた。すなわち、水洗大便器本体内に形成された導水路が途中で分岐され、リム吐水口及びジェット吐水口に各々洗浄水を導いていた。
【０００３】
また、国際公開第２００５／０８５５３８号（特許文献１）には、水洗大便器が記載されている。この水洗大便器はタンク式の水洗大便器であり、リム吐水用の洗浄水を貯留するタンク、及び、ジェット吐水用の洗浄水を貯留するタンク、が備えられている。各洗浄水タンクには、リム吐水用及びジェット吐水用に各々排水弁が設けられ、これらの排水弁を開弁させることにより、リム吐水口及びジェット吐水口から各々吐水が行われる。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２００５／０８５５３８号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、単一の排水弁を備える従来の水洗大便器装置では、リム吐水口及びジェット吐水口からほぼ同時に吐水が開始される。このため、必ずしも、適切なタイミングで適切な吐水口から洗浄水が吐水されているとは云えず、使用される洗浄水の一部が洗浄に十分に活用されていなかった。すなわち、洗浄に十分に活用されない洗浄水の存在により、無駄水が発生していた。
【０００６】
一方、特許文献１に記載された水洗大便器においては、リム吐水用及びジェット吐水用に各々排水弁が設けられているため、リム吐水口及びジェット吐水口の各々から異なるタイミングで吐水を開始させることが可能である。しかしながら、特許文献１に記載された水洗大便器は、操作レバーに接続された玉鎖によって各排水弁が引き上げられる構造である（玉鎖が共通の駆動入力部材になっている）ため、各吐水口からの吐水開始時機を自由に設定することができない。このため、特許文献１に記載された水洗大便器においても、無駄水の抑制効果を十分に達成することができない。
【０００７】
更に、本件発明者は、ジェット吐水用の排水弁からジェット吐水口に至るまでのジェット導水路において内部空気が洗浄水に完全に置換される（完全に排気される）態様を採用する（従来式）のではなく、ジェット吐水用の排水弁からジェット吐水口に至る水流の水密を維持しながらもジェット導水路において内部空気の一部が残存した態様を採用することで、洗浄水の効率の良い活用が達成されることを知見した。
【０００８】
本発明は、以上のような知見に基づいて創案されたものである。本発明の目的は、各排水弁の開弁タイミングを独立に制御すると共に、ジェット吐水用の排水弁からジェット吐水口に至る水流の水密を維持しながらもジェット導水路において内部空気の一部が残存した態様を採用することで、洗浄水の効率の良い活用が達成される水洗大便器装置を提供することである。
【課題を解決するための手段】
【０００９】
本発明は、洗浄水タンク内に貯留された洗浄水により洗浄を行う水洗大便器装置であって、ボウル部及び前記ボウル部の下部から延びる排水トラップ管路を備えた水洗大便器本体と、前記水洗大便器本体の後方側に配置され、前記水洗大便器本体のボウル部を洗浄するための洗浄水を貯留する洗浄水タンクと、前記洗浄水タンクに設けられた第１排水口を開閉することにより、前記ボウル部の上縁部に設けられたリム吐水口からの洗浄水の吐出、停止を切り替える第１排水弁と、前記洗浄水タンクに設けられた第２排水口を開閉することにより、前記ボウル部の下部の前方側に設けられたジェット吐水口からの洗浄水の吐出、停止を切り替える第２排水弁と、を備え、前記第１排水弁及び前記第２排水弁は、互いに異なる駆動入力に基づいて駆動されるようになっており、前記第２排水弁から前記ジェット吐水口に至るジェット導水路は、前記第２排水弁の直下に位置する上流側領域と、前記上流側領域から平面視で前方に向けて延在する中間領域と、溜水の水位より下方において前記中間領域の前方側領域から側方に延出して前記ボウル部の下部及び／または前記排水トラップ管路を迂回して前記ジェット吐水口に至る下流側領域と、を有しており、前記中間領域の前後方向に垂直な鉛直断面の最大値は、前記上流側領域の前後方向に垂直な鉛直断面の最大値よりも大きく、前記中間領域の前後方向に垂直な鉛直断面の最大値は、前記下流側領域の流路方向に垂直な鉛直断面の最大値よりも大きいことを特徴とする水洗大便器装置である。
【００１０】
本発明によれば、第１排水弁及び第２排水弁が、互いに異なる駆動入力に基づいて駆動されるため、第１排水口の開閉のタイミングと第２排水口の開閉のタイミングとを柔軟に調整することが可能で、無駄水の抑制効果を効果的に達成することができる。
（【００１１】以降は省略されています）
