公開番号2025168104
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024073240
出願日2024-04-26
発明の名称吐水器
出願人株式会社Deto
代理人個人,個人,個人
主分類A47K 3/28 20060101AFI20251030BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】従来よりも操作性が良好な吐水器を提供する。

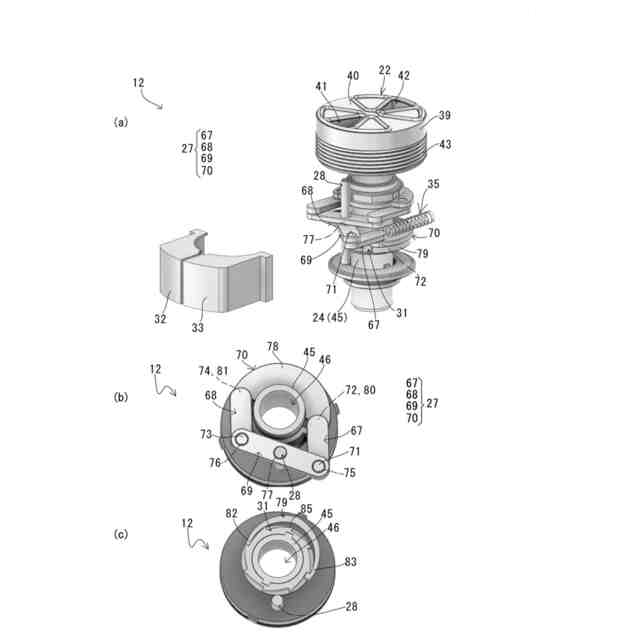

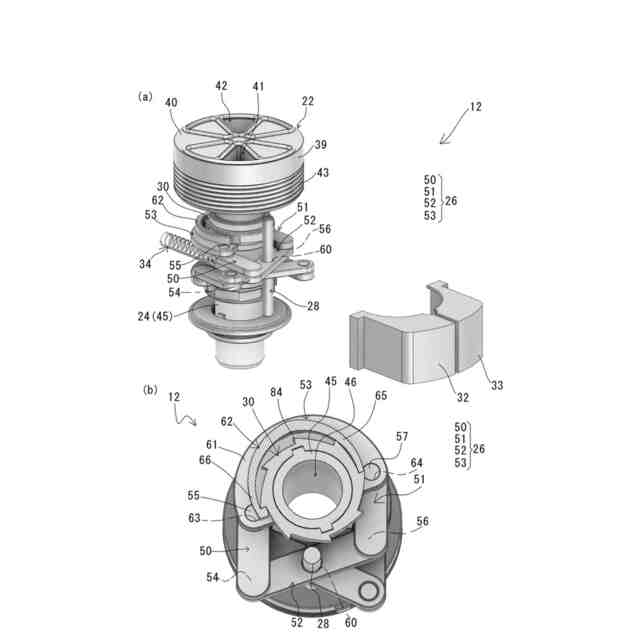

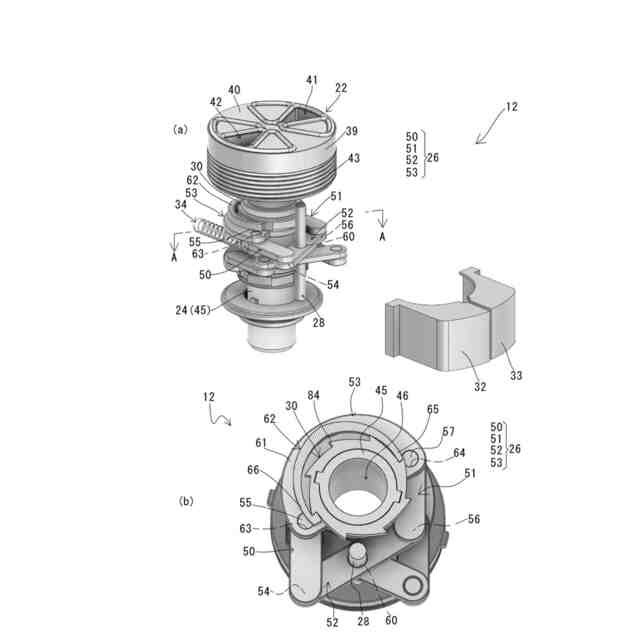

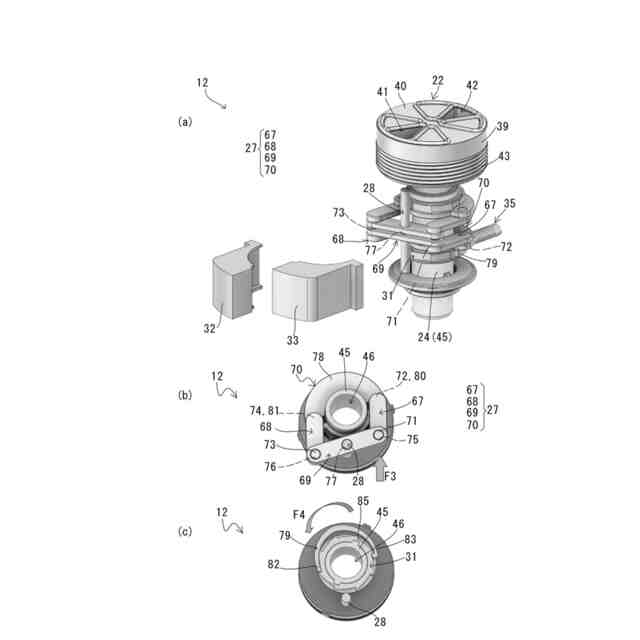

【解決手段】吐水器1は、吐水部3と、力が加わることにより動作を行うリンク26、27と、リンク26、27に動作を行わせる押圧部32、33と、リンク26、27を保持する保持部28と、押圧部32、33が押圧されることにより、リンク26、27が動作した場合に、リンク26、27と連動して動作するとともに位相が変化することにより、吐水部3に向かって流れる湯水の流路を切り替える弁体22とを備え、吐水部3は、弁体22により切り替えられる流路に応じた吐水モードにより吐水する。

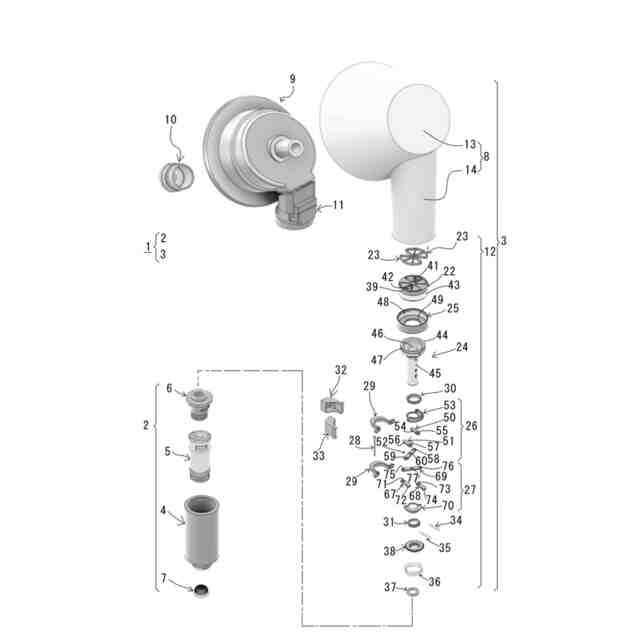

【選択図】図2

特許請求の範囲【請求項１】
吐水を行う吐水部と、
力が加わることにより動作を行うリンクと、
押圧されることにより前記リンクに動作を行わせる押圧部と、
前記リンクを保持する保持部と、
前記押圧部が押圧されることにより、前記リンクが動作した場合に、前記リンクと連動して動作するとともに位相が変化することにより、前記吐水部に向かって流れる湯水の流路を切り替える弁体とを備え、
前記吐水部は、前記弁体により切り替えられる流路に応じた吐水モードにより吐水する、吐水器。
続きを表示（約 1,100 文字）【請求項２】
前記弁体に固定されている回転可能なラチェットを備え、
前記弁体は、前記ラチェットと一体で回転可能であり、
前記ラチェットは、前記押圧部が押圧され、前記リンクが動作した場合に、前記リンクと連動して回転し、且つ、前記弁体は、回転することにより前記位相が変化する、請求項１に記載の吐水器。
【請求項３】
前記押圧部が押圧され、前記リンクが動作した場合に、当該リンクと連動して前記ラチェットを回転させるアーム部を備える、請求項２に記載の吐水器。
【請求項４】
前記リンクに取り付けられている弾性体を備え、
前記押圧部が押圧され、前記リンクが動作した場合に、前記弾性体は、圧縮した後に復元することにより、前記リンクが元の位置に戻るように前記リンクを動作させる、請求項２に記載の吐水器。
【請求項５】
前記リンクは、四節リンクであり、当該四節リンクのそれぞれの隣接するジョイント同士を仮想の直線で結んだ場合に、平行四辺形となる、請求項１に記載の吐水器。
【請求項６】
前記リンクが動作したとき及び前記リンクが動作していないときのいずれの場合においても、前記四節リンクのそれぞれの隣接するジョイント同士を仮想の直線で結んだ場合に、平行四辺形となる、請求項５に記載の吐水器。
【請求項７】
前記リンクは、湯水が内部を流れる管の外側を囲うように設けられている、請求項１に記載の吐水器。
【請求項８】
前記リンクは、第１リンクと第２リンクから成り、
前記押圧部は、第１押圧部と第２押圧部から成り、
前記ラチェットは、第１ラチェットと第２ラチェットから成り、
前記第１押圧部は、押圧されることにより、前記第１リンクに動作を行わせ、
前記第１ラチェットは、前記第１押圧部が押圧され、前記第１リンクが動作した場合に、前記第１リンクと連動して回転し、且つ、前記弁体は、第１方向に回転することにより前記位相が変化し、
前記第２押圧部は、押圧されることにより、前記第２リンクに動作を行わせ、
前記第２ラチェットは、前記第２押圧部が押圧され、前記第２リンクが動作した場合に、前記第２リンクと連動して回転し、且つ、前記弁体は、前記第１方向とは逆の方向である第２方向に回転することにより前記位相が変化する、請求項２に記載の吐水器。
【請求項９】
前記第１押圧部は、前記第２押圧部に隣接して設けられている、請求項８に記載の吐水器。

発明の詳細な説明【技術分野】
【０００１】

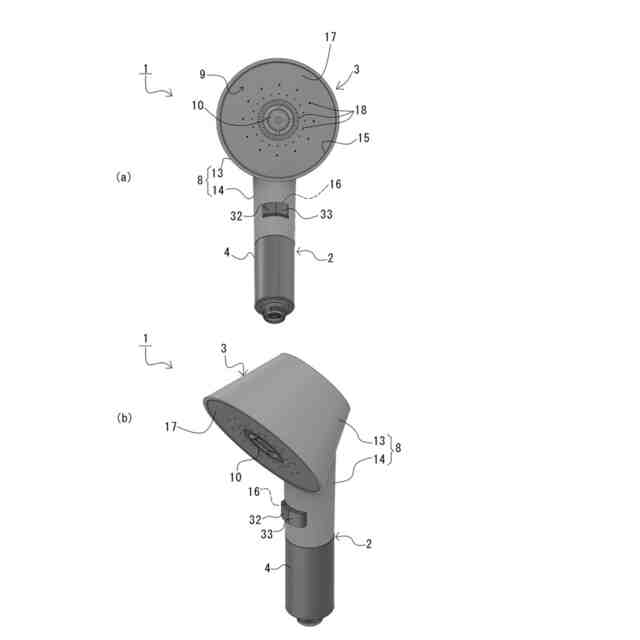

本発明は、シャワーヘッドとして用いられる吐水器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、湯水の流路を切り替えて、異なる吐水形態を選択可能なシャワーヘッドとして、特許文献１に開示された技術が知られている。特許文献１に記載のシャワーヘッドは、ヘッドケースと、ヘッドケースに収容される通水部材と、通水部材に取り付けられ、通水部材から吐出される湯水の流路を切り換える切替部材とを備え、切替部材は、有底円筒状の弁体を有し、弁体は、周方向に沿って互いに独立した複数種類の通水路を有している。
【０００３】
特許文献１に記載のシャワーヘッドによれば、切替部材を回動操作して、通水路の位置を変更することによって、流路を切り替え可能に構成されているが、上記切り替えを行う場合、ユーザは、一方の手でシャワーヘッドを把持し、他方の手で切替部材の操作を行わなければならず、操作性が良好であるとはいえなかった。
【０００４】
上記問題点を解決するシャワーヘッドとして、特許文献２に開示された技術が知られている。特許文献２に記載のシャワーヘッドは、内部に空間が形成された把持部と、把持部の先端に形成され内部に切替室が設けられたヘッド部とを有し、把持部の空間には挿入筒が二重管状に挿入され、切替室には被覆材が挿入され、挿入筒と被覆材とを接続させることにより湯水の流路が形成され、挿入筒には吐水される湯水の吐止水操作を行う吐止水機構が収容されるとともに、被覆材には吐水される湯水の吐水形態を切り替える流路切替機構が収容される。
【０００５】
吐止水機構は、把持部に設けられる吐止水ボタンの押し込み操作を繰り返すことにより、湯水の吐水状態と止水状態のいずれかに切り替え可能に構成されている。また、流路切替機構は、被覆材によってヘッド部内に収容されており、ヘッド部の側面に設けられた切替ボタンの押し込み操作を繰り返すことにより、散水板から吐水される湯水の吐水形態を、直流水、又は散水孔から吐水される散水のいずれかに切り替え可能に構成されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２４－２２１６９号公報
特開２００７－７０２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、上記特許文献２に記載のシャワーヘッドによれば、切替ボタンは、吐止水ボタンが設けられる把持部とは別の箇所に配置されているため、吐水形態の切り替え操作が煩雑になってしまい、依然として操作性が良好であるとはいえなかった。
【０００８】
上記問題点を解決するため、上記特許文献２に記載のシャワーヘッドにおいて、流路切替機構を把持部に設けるような構成を採用したとしても、把持部内部における湯水の通水面積がヘッド部内部に比べ狭くなることから、流路切替機構が比較的大きな水圧を受けた状態にてユーザは切替ボタンの押圧操作を行わなければならず、吐水形態の切り替えに係る操作荷重の損失をきたす虞があった。
【０００９】
本発明は、上記した事情に鑑みてなされたもので、従来よりも操作性が良好な吐水器を提供することを課題とする。
【課題を解決するための手段】
【００１０】
（１）本発明にあっては、吐水を行う吐水部と、力が加わることにより動作を行うリンクと、押圧されることにより前記リンクに動作を行わせる押圧部と、前記リンクを保持する保持部と、前記押圧部が押圧されることにより、前記リンクが動作した場合に、前記リンクと連動して動作するとともに位相が変化することにより、前記吐水部に向かって流れる水の流路を切り替える弁体とを備え、前記吐水部は、前記弁体により切り替えられる流路に応じた吐水モードにより吐水する。
（【００１１】以降は省略されています）
