発明の名称掃除道具
出願人個人
代理人
主分類A47L 13/10 20060101AFI20250220BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】浴室内すべて、部屋の床、壁、天井、網戸、車の洗車などを掃除する掃除道具を提供する。
【解決手段】軟質の柔らかな素材で形成なる基台の上部に空間を設けて、同じく軟質の柔らかな素材で形成なる弾力立体台を構成させ、弾力立体台を弾力のあるドーム形状にして開口部を設け、その弾力立体台の上部に柄を設け、基台の下部に柔らかな素材で形成なる磨き部を設けて、その基台にシートを留める差し込み留め口を設けてあり、磨き部を留める留め爪を設けたことを特徴とする掃除道具。
【選択図】図1
特許請求の範囲【請求項１】
軟質の柔らかな素材で形成なる基台の上部に空間を設けてなり同じく軟質の柔らかな素材で形成なる弾力立体台を構成させ、その弾力立体台の上部に柄を設け、基台の下部に柔らかな素材で形成なる磨き部を設けたことを特徴とした掃除道具。
続きを表示（約 250 文字）【請求項２】
請求項１の基台１に、空間３を構成した弾力立体台２を弾力のあるドーム形状にして開口部６、７、８、９いずれかの開口部を設けた掃除道具。
【請求項３】
請求項２の構成した基台１にシートを留める差し込み留め口１０、１１、１２、１３のいづれかの差し込み留め口を設けてある掃除道具。
【請求項４】
請求項２の構成した基台の下部に、柔らかな素材で形成なる磨き部をスポンジにして孔を設けその周りに円い切り込みを入れ、それを挿入して留める留め爪を設けた掃除道具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、浴室内すべて、部屋の床、壁、天井、網戸、車の洗車などを掃除する掃除道具である。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
硬い台に柄と磨き部をつけた掃除道具があった。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１ー２５５１４１号公報
特開２０１１ー１９４０９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
そのために次のような問題点があった。
掃除は柄を使わず掃除道具を直接手で持ってするのがやりやすいが、しゃがんだりすると腰や膝に負担がかかりよくないので柄の付いた掃除道具を使用するが、硬い台のため手の動きに近づけることができなかった。そのため軸を使って柄を曲げていた。それは先端に圧を加えるとスイングして押圧が加えられなかった。
特に浴槽を磨くのが硬い台のため腕に無理な力が入り疲れやすく、掃除面を傷つきやすい。
台にシートが付くのは専用の掃除具であり、浴槽や車の洗車など、どこでも兼用使用できる物はなかった。本発明は、これらの問題点を解決するためになされたものである。
【課題を解決するための手段】
【０００５】
軟質の柔らかな素材で形成なる基台の上部に空間を設けて、同じく軟質の柔らかな素材で形成なる弾力立体台を構成させ、弾力立体台をドーム形状にして開口部を設けたその弾力立体台の上部に柄を設け、基台の下部に柔らかな素材で形成なる磨き部を設けて、その基台にシートを留める差し込み留め口を設けてあり、磨き部を留める留め爪を設けた。
以上を特徴とする掃除道具である。
【発明の効果】
【０００６】
この発明は、上記の手段を講じたので、これを使用すると
手の延長になるような動きができるようになり、柄を使って自在に曲がる弾力立体台により、つかむ、ひらく、曲がる、反る、しずむ、ひねる、振らすなどの動きができるようになり磨く底面全体に押圧を加えることができる。
特に浴槽は掃除しにくいため、手のように自由自在に動けば無理な力を入れずに掃除することができるので腕に負担が少なくなり疲れにくくなる。又、柔らかい台なので浴槽の掃除面にあたってもキズがつかない。
シートが付けられるので、浴槽を掃除したあと天井や壁にシートを巻いてふける。
洗面所、脱衣所、部屋のフローリング、網戸などもふける。
【図面の簡単な説明】
【０００７】

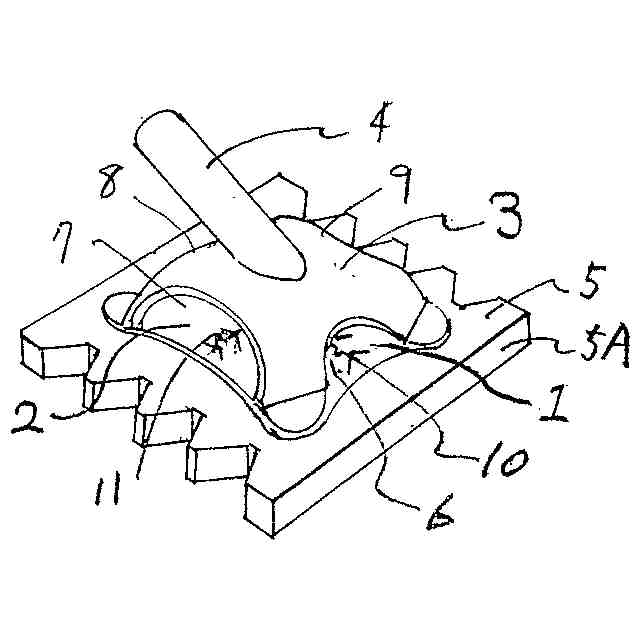

本発明の斜視図

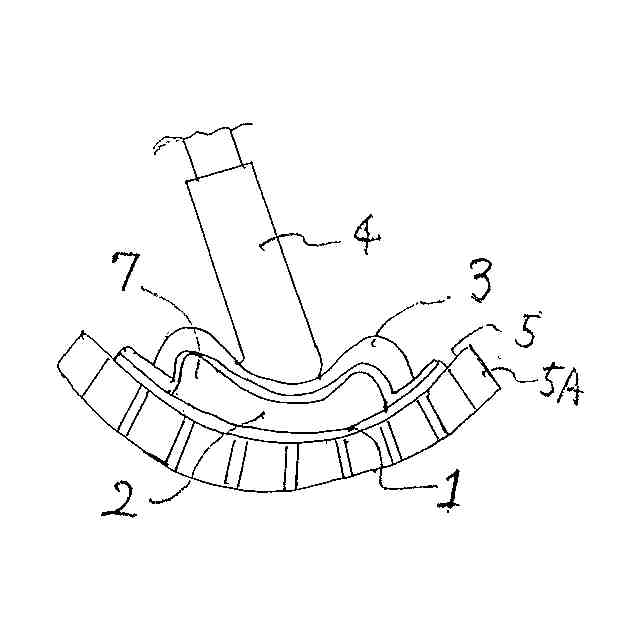

本発明の柄を傾けた使用状態を示す斜視図

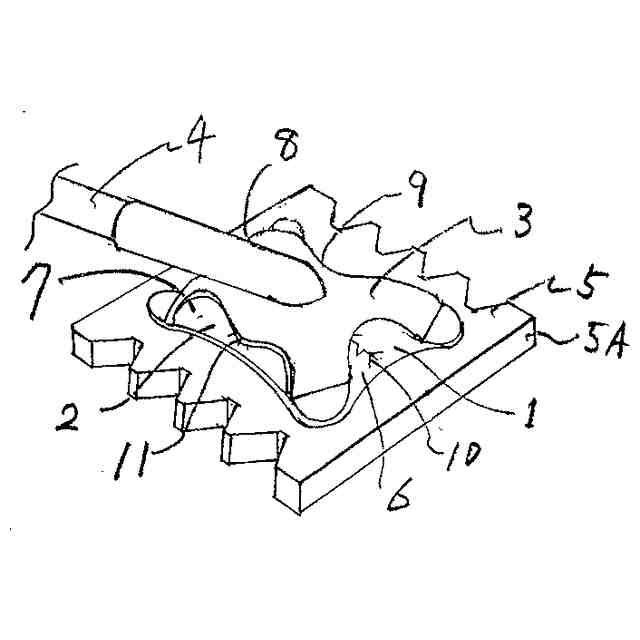

本発明のつかむ使用状態を示す斜視図

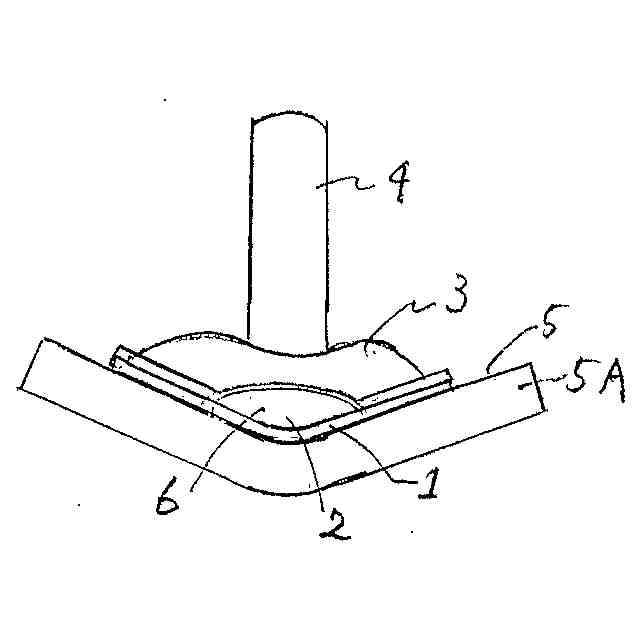

本発明の反る使用状態を示す斜視図

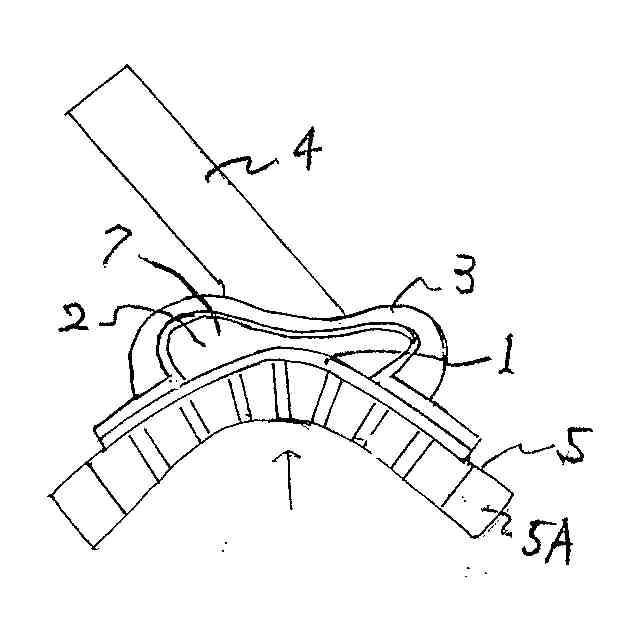

本発明のひらく使用状態を示す斜視図

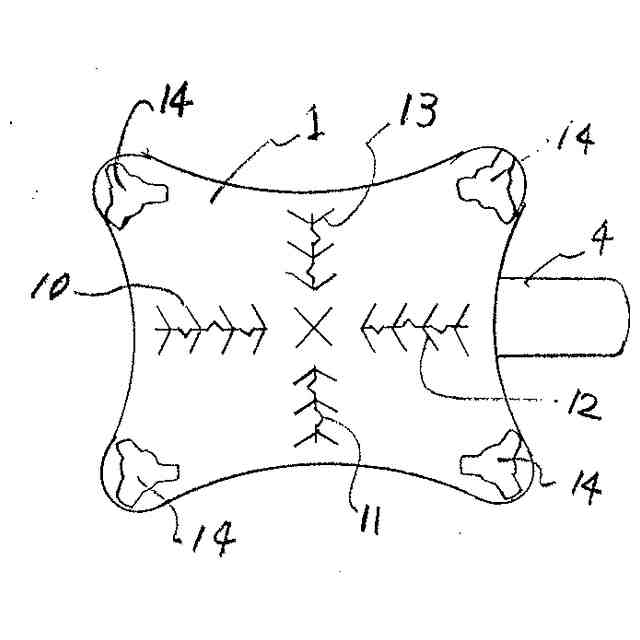

本発明の基台の底面図

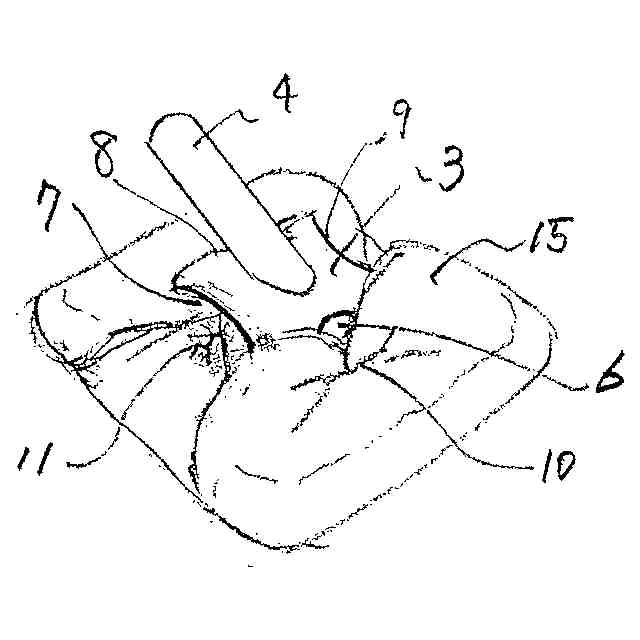

本発明のシートを巻いた斜視図
本発明のー部を切り欠いた断面図

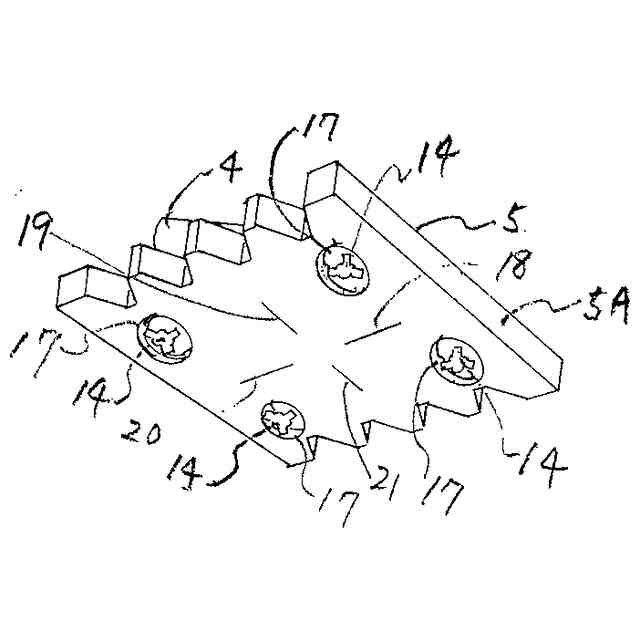

本発明のスポンジの底を示す斜視図
【発明を実施するための形態】
【０００８】
以下、本発明の実施の形態について説明する。
軟質の柔らかな素材で形成なる基台１の上部に空間３を設けて、同じく軟質の柔らかな素材で形成なる弾力立体台２を構成させ、弾力立体台２を弾力のあるドーム形状にして開口部６、７、８、９を設け、その弾力立体台２の上部に柄４を設け、基台１の下部に柔らかな素材で形成なる磨き部５を設けて、その基台１にシートを留める差し込み留め口１０、１１、１２、１３を設けてあり、磨き部５を留める留め爪１４を設けた。
本発明は、以上のような構造であるから、手の延長のように使用できるようになった。
本発明の実施例を説明する。
実施例の使用状態を示す斜視図［図２］の弾力立体台２は柔らかな素材と空間３があるため、歪んで自由自在に変貌して全方位曲がり、思うように、手からの動きの伝達を柄４から弾力立体台２に伝えられる。又、側面使用図［図３］はつかむ、側面使用図［図４］は反る、正面使用図［図５］はひらく、このようにどのような掃除する面に対しても対応できるので、浴槽や車の掃除などが楽になる。底面図［図６］に示すように、基台１の下面図はシート１５を留める差し込み留め口１１、１２、１３、１４が切り込んである。四隅には留め爪１４を設けた。斜視図［図７］に示すようにシート１５を巻いて取りつけた状態である。［図８］はー部を切り欠いた断面図であり、留め爪１４を表している。磨き部５スポンジ５Ａは下面から凹ます円の切り込み１６により留め爪１４を凹ませ掃除面にふれないようにしている。斜視図［図９］はスポンジ５Ａの下面であり、四隅に孔１６を設け、その周りに円い切り込み１７を入れ、留め爪１４を挿入して凹ませ、スポンジ５Ａの着脱は留め爪１４で取り付けてある。着脱は面ファスナーでもよく他の方法でも妨げない。スポンジ５Ａの両側はジグザグにして浴槽の蓋を掃除しやすいようになっており、切り抜き１８、１９、２０、２１はシートを留めやすくするためであり、折り曲がりも良くしている。
【符号の説明】
【０００９】
１基台
２空間
３弾力立体台
４柄
５磨き部
５Ａスポンジ
６、７、８、９開口部
１０、１１、１２、１３、シートを留める差し込み留め口
１４留め爪
１５シート
１６孔
１７円い切り込み
１８、１９、２０、２１切り抜き
