特許ウォッチ

公開番号2025159534
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062173
出願日2024-04-08
発明の名称水栓
出願人株式会社KVK
代理人個人,個人
主分類E03C 1/042 20060101AFI20251014BHJP(上水;下水)
要約【課題】弁部材を操作して、原水を吐水する第1吐水形態、浄水を吐水する第2吐水形態、及び、第1吐水形態の流量よりも小さい流量で原水を吐水する第3吐水形態を簡単に切り替える。

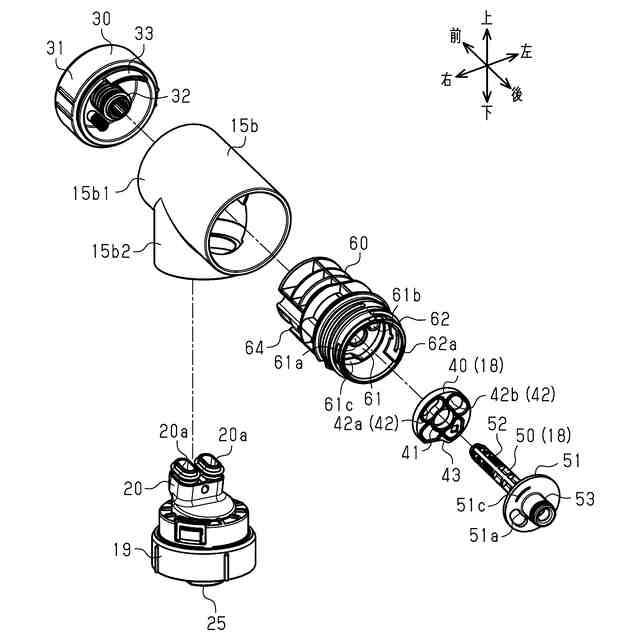

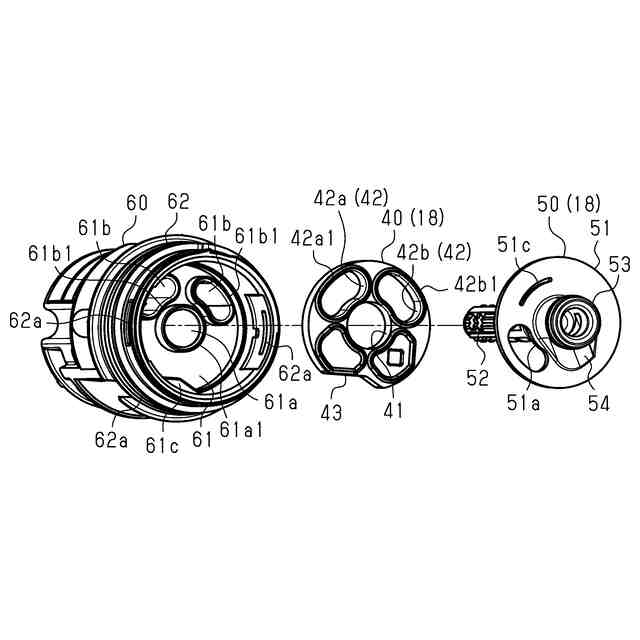

【解決手段】弁部材18は、水栓の吐水口に連通する貫通孔42を有する第1弁部材と、第1弁部材に当接するとともに、第1弁部材よりも上流側に位置する第2弁部材とを備える。第2弁部材は、第1吐水形態時に貫通孔42に連通する第1通水孔51aと、第2吐水形態時に貫通孔42に連通する第2通水孔と、第3吐水形態時に貫通孔42に連通する第3通水孔51cとを有している。
【選択図】図6
特許請求の範囲【請求項１】
原水を吐水する第１吐水形態と、浄水を吐水する第２吐水形態と、前記第１吐水形態の流量よりも小さい流量で原水を吐水する第３吐水形態とを有する水栓であって、
前記第１吐水形態、前記第２吐水形態、及び前記第３吐水形態を切り替える弁部材を備えており、
前記弁部材は、水栓の吐水口に連通する貫通孔を有する第１弁部材と、前記第１弁部材に当接するとともに、前記第１弁部材よりも上流側に位置する第２弁部材とを備え、
前記第２弁部材は、前記第１吐水形態時に前記貫通孔に連通する第１通水孔と、
前記第２吐水形態時に前記貫通孔に連通する第２通水孔と、
前記第３吐水形態時に前記貫通孔に連通する第３通水孔とを有していることを特徴とする水栓。
続きを表示（約 710 文字）【請求項２】
前記第１弁部材は、前記貫通孔を少なくとも２つ有しており、
前記第１吐水形態において、前記第１通水孔は、前記貫通孔の１つに連通するとともに、前記第３通水孔は、前記貫通孔の別の１つに連通する請求項１に記載の水栓。
【請求項３】
前記第１吐水形態、前記第２吐水形態、及び前記第３吐水形態のうち、任意の吐水形態から他の吐水形態に切り替える際に、前記第１弁部材の前記貫通孔に対して、前記第２弁部材の前記第１通水孔、前記第２通水孔、及び前記第３通水孔の少なくとも１つは常時連通している請求項１に記載の水栓。
【請求項４】
前記第２弁部材は、前記第１通水孔、前記第２通水孔、及び前記第３通水孔が形成された円形の板状部を有し、
前記第１弁部材と前記第２弁部材を相対回転させることによって吐水形態が切り替わるように、且つ、前記第１吐水形態と前記第２吐水形態の間に前記第３吐水形態になるように、前記第２弁部材は、前記板状部の周方向に沿って、前記第１通水孔、前記第３通水孔、及び前記第２通水孔をこの順で有している請求項１に記載の水栓。
【請求項５】
前記第２弁部材は、前記第１通水孔、前記第２通水孔、及び前記第３通水孔が形成された円形の板状部を有し、
前記第１弁部材と前記第２弁部材を相対回転させることによって吐水形態が切り替わるように、前記第２弁部材は、前記板状部の周方向に沿って、前記第１通水孔、前記第２通水孔、及び前記第３通水孔を有しており、
前記第３通水孔は、前記板状部の周方向に沿って湾曲して延びる細長形状である請求項１に記載の水栓。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水栓に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１は、浄水機能付きのシャワーヘッドについて記載している。
図１２に示すように、シャワーヘッド７０は、水質浄化用カートリッジを収容した筒状把持部７１と、筒状把持部７１の一端に着脱自在に設けられた筒状頭部７２と、ハンドル７３を備えることを記載している。
【０００３】
図１３（ａ）、（ｂ）、図１４に示すように、筒状頭部７２の内部に、複数の流出孔を有する隔壁７４と、隔壁７４の上流側に装着される弁座パッキン７５と、弁座パッキン７５の上流側に配置される回転体７６を備えることを記載している。回転体７６に、回転体７６を回転させる回転軸（図示省略）が連結されている。また、回転軸にハンドル７３が連結されている。ハンドル７３を操作することによって、回転体７６を回転操作することができる。
【０００４】
図１３（ａ）に示すように、隔壁７４は、中心部に回転軸を挿通する挿通孔７４ａを有している。また、隔壁７４は、同心円上に２個の閉鎖部７４ｂと、２個の流出孔としての第１流出孔７４ｃと第２流出孔７４ｄを有している。第１流出孔７４ｃと第２流出孔７４ｄは、扇型楕円形状を有している。第１流出孔７４ｃは、ストレート吐水用の吐出口に連通している。第２流出孔７４ｄは、シャワー吐水用の吐出口に連通している。
【０００５】
図１３（ｂ）に示すように、弁座パッキン７５は、円形状の基材の中心に、回転軸を挿通する挿通孔７５ａを有している。また、弁座パッキン７５を隔壁７４に装着した際に、隔壁７４が有する第１流出孔７４ｃと第２流出孔７４ｄに重なる位置に扇型楕円形状の貫通孔７５ｂを有している。
【０００６】
図１４に示すように、回転体７６は、回転円板７６ａと、回転円板７６ａの中心部に筒状体７６ｂを有している。回転体７６は、２個の貫通孔として第１弁口７６ｃと、第２弁口７６ｄを有している。第１弁口７６ｃは、筒状体７６ｂの内部から回転円板７６ａの外周側に傾斜して延びた後、回転円板７６ａの下面側（図１４の紙面に対して奥側）に開口している。第２弁口７６ｄは、回転円板７６ａの外周側を貫通している。第１弁口７６ｃは、浄水の流路に連通している。第２弁口７６ｄは、原水の流路に連通している。
【０００７】
ハンドル７３を操作して、回転体７６の第２弁口７６ｄと隔壁７４の第２流出孔７４ｄが連通すると、原水のシャワー吐水が行われる。回転体７６の第２弁口７６ｄと隔壁７４の第１流出孔７４ｃが連通すると、原水のストレート吐水が行われる。回転体７６の第１弁口７６ｃと隔壁７４の第２流出孔７４ｄが連通すると、浄水のシャワー吐水が行われる。回転体７６の第１弁口７６ｃと隔壁７４の第１流出孔７４ｃが連通すると、浄水のストレート吐水が行われる。
【０００８】
このように、特許文献１のシャワーヘッド７０は、ハンドル７３を操作することによって、原水と浄水を切り替えることができるとともに、シャワー吐水とストレート吐水を切り替えることができる。
【先行技術文献】
【特許文献】
【０００９】
特開２００６－４２９９３号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
ところで、近年、特許文献１等のシャワーヘッドでは、原水と浄水、もしくは、シャワー吐水とストレート吐水を切り替えること以外に、流量を少なくする節水モードへの切替を簡単に行えることが求められている。
【課題を解決するための手段】
（【００１１】以降は省略されています）
