公開番号2025142898
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042507
出願日2024-03-18
発明の名称シャワーヘッド
出願人株式会社KVK
代理人個人,個人
主分類A47K 3/28 20060101AFI20250924BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】シャワーヘッドの第1部材と第2部材を簡単に接続する。

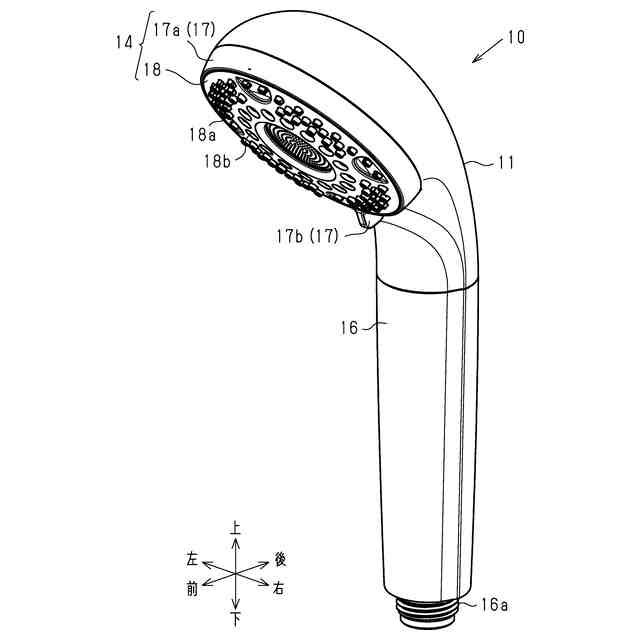

【解決手段】シャワーヘッドは、円筒状の第1部材と、第1部材に接続された第2部材とを備える。第1部材は、外周に取り付けられたリング30を有するとともに、第2部材は、リング30に係合することによって第1部材と第2部材を接続する爪12を有している。

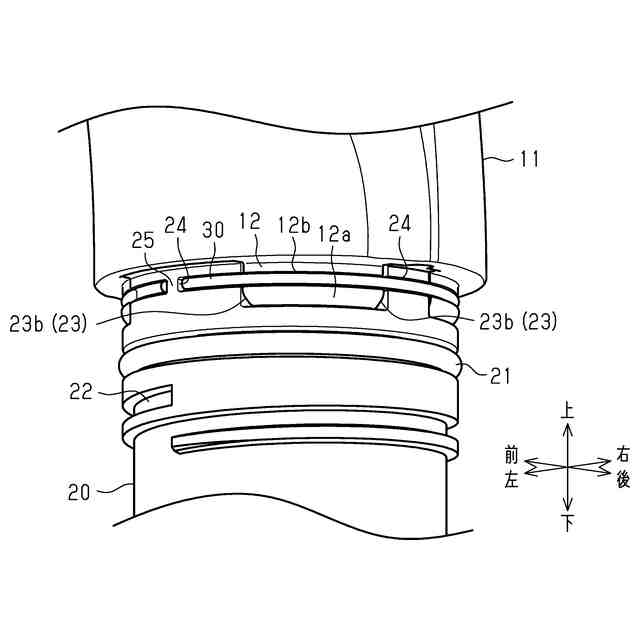

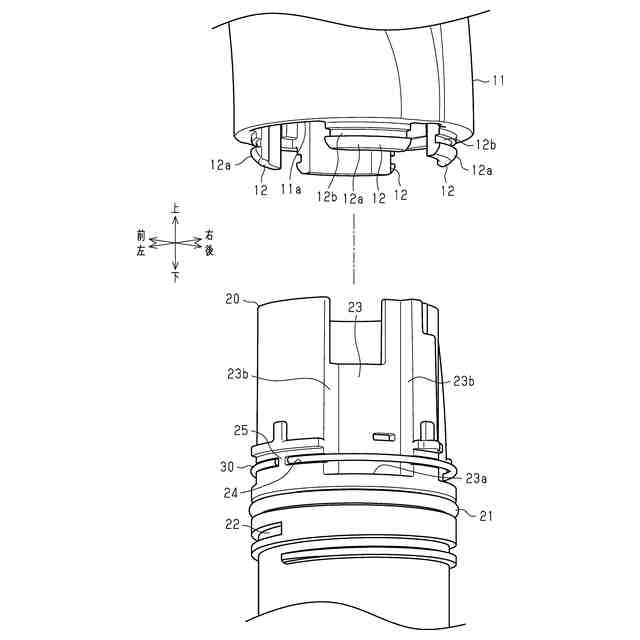

【選択図】図6
特許請求の範囲【請求項１】
円筒状の第１部材と、当該第１部材に接続された第２部材とを備えるシャワーヘッドであって、

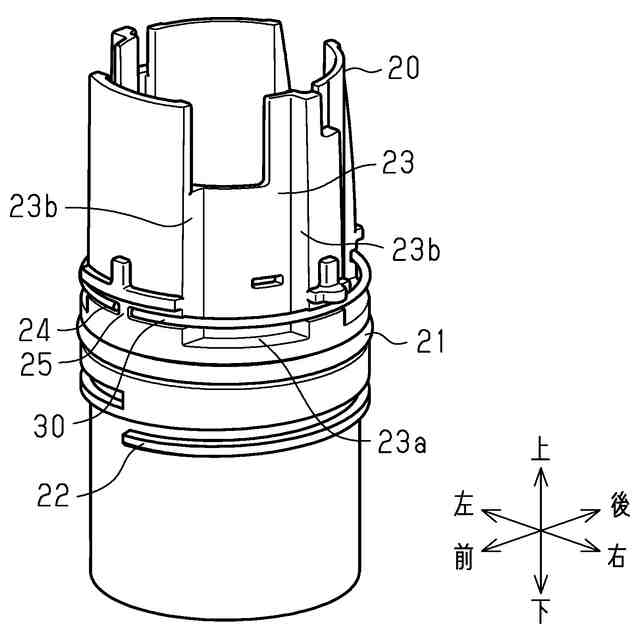

前記第１部材は、外周に取り付けられたリングを有するとともに、

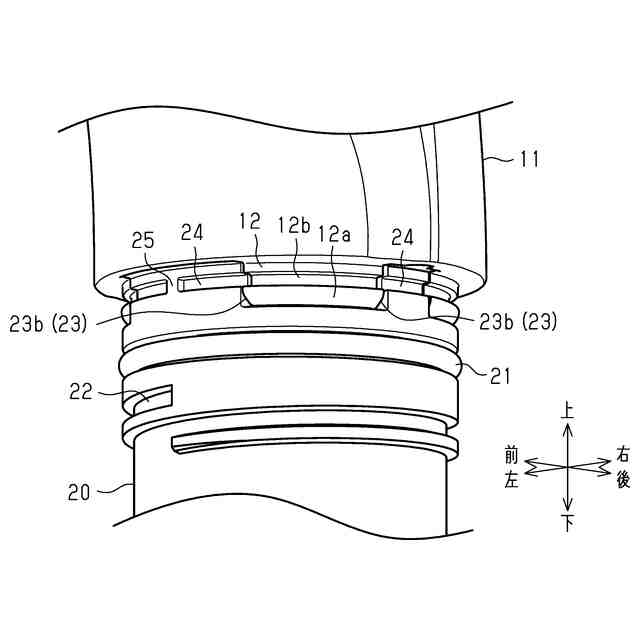

前記第２部材は、前記リングに係合することによって前記第１部材と前記第２部材を接続する爪を有していることを特徴とするシャワーヘッド。
続きを表示（約 500 文字）【請求項２】

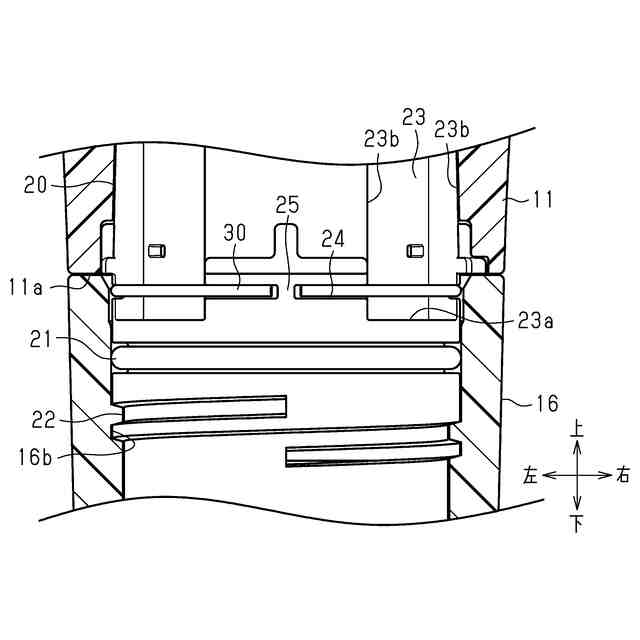

前記第１部材は、前記リングを収容する収容溝を有し、
前記爪は、前記リングの内周側に挿入された状態で前記リングに嵌合する嵌合溝を有している請求項１に記載のシャワーヘッド。
【請求項３】
前記収容溝の底面と、前記嵌合溝の底面は、同一円周上に位置する請求項２に記載のシャワーヘッド。
【請求項４】
前記第１部材は、前記爪を収容する凹部を有しており、
前記凹部は、前記第１部材の周方向に沿う前記爪の両端部に当接する当接部を有している請求項１に記載のシャワーヘッド。
【請求項５】
前記リングは、環状体の一部が切り欠かれることによって形成された隙間を有しており、
前記第１部材は、前記隙間に係合する係合壁を有している請求項１に記載のシャワーヘッド。
【請求項６】
前記リングは、環状体の一部が切り欠かれることによって形成された隙間を有しており、
前記爪が係合した前記リングに対して、当該リングの外周側に配置されて前記リングの拡径を防止する第３部材を備える請求項２に記載のシャワーヘッド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シャワーヘッドに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１は、シャワーヘッドについて記載している。
図１５に示すように、シャワーヘッド７０は、本体カバー７１と、インナーパイプ７２と、ジョイント７３と、インナーカップ７４と、シャワーフェイス７５を有している。
【０００３】
インナーパイプ７２は、下端部にホース（図示省略）が接続されるとともに、上端部にジョイント７３が接続される。ジョイント７３におけるインナーパイプ７２側の端部とは反対側の端部は、インナーカップ７４に接続されている。インナーカップ７４の前面にシャワーフェイス７５が取り付けられている。ホースを介してインナーパイプ７２に供給された湯水は、ジョイント７３を経由してインナーカップ７４に流通する。さらに、シャワーフェイス７５が有する吐水孔７５ａから吐出される。
【０００４】
ジョイント７３とインナーパイプ７２の接続は、ジョイント７３の内周とインナーパイプ７２の外周との間にシール部材７２ａを配置したうえで、ジョイント７３の内周のネジ溝と、インナーパイプ７２の外周のネジ溝を螺合させることによって行う。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－８６８３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、特許文献１のシャワーヘッド７０は、ジョイント７３とインナーパイプ７２の接続を両者のネジ溝を螺合させることによって行うため、作業に手間がかかるという課題を有している。特に、特許文献１のシャワーヘッド７０は、本体カバー７１の内部においてジョイント７３とインナーパイプ７２を接続する作業を行う必要があるため、作業に手間がかかっていた。
【課題を解決するための手段】
【０００７】
態様１のシャワーヘッドは、円筒状の第１部材と、当該第１部材に接続された第２部材とを備えるシャワーヘッドであって、前記第１部材は、外周に取り付けられたリングを有するとともに、前記第２部材は、前記リングに係合することによって前記第１部材と前記第２部材を接続する爪を有している。
【０００８】
この構成によれば、第１部材の外周に取り付けられたリングに、第２部材の爪を係合させることによって、第１部材と第２部材を接続することができる。これにより、第１部材と第２部材を簡単に接続することを可能にしたシャワーヘッドを得ることができる。
【０００９】
態様２は、態様１のシャワーヘッドにおいて、前記第１部材は、前記リングを収容する収容溝を有し、前記爪は、前記リングの内周側に挿入された状態で前記リングに嵌合する嵌合溝を有している。この構成によれば、第１部材の収容溝に収容したリングに、第２部材の爪の嵌合溝を嵌合させることによって、第１部材と第２部材の接続状態を安定させることができる。
【００１０】
態様３は、前記収容溝の底面と、前記嵌合溝の底面は、同一円周上に位置する。この構成によれば、第１部材の収容溝に収容されるとともに、第２部材の爪の嵌合溝に嵌合されたリングの状態をより安定させることができる。
（【００１１】以降は省略されています）
