公開番号2025157524
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025124376
出願日2025-07-24
発明の名称蓋体
出願人株式会社田中設備
代理人個人
主分類E03B 11/00 20060101AFI20251007BHJP(上水;下水)
要約【課題】蓋本体が破損することを抑制しつつタンクの内部にボールタップを設けることができる蓋体を提供することを目的とする。

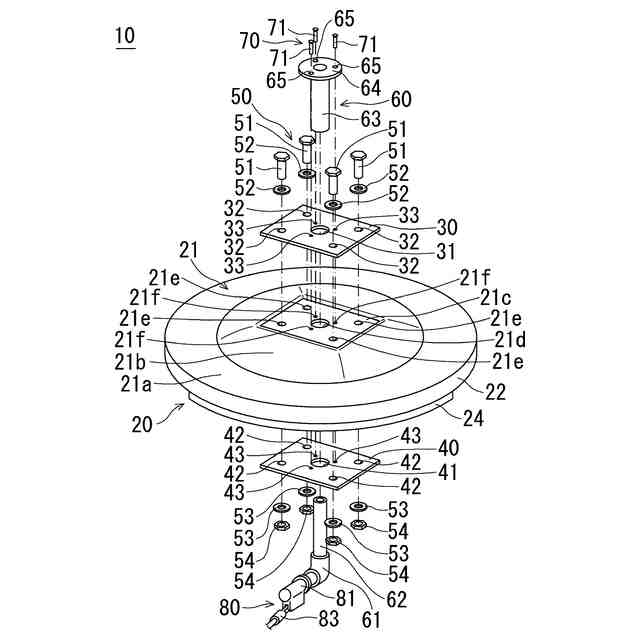

【解決手段】蓋体10は、蓋本体20よりも剛性が高く、蓋本体20に固定される補強板30と、ボールタップ80と連通するように一端部がボールタップ80に接続され、補強板30を介して蓋本体20に固定され、供給管2と連通するように他端部が供給管2に接続され、接続管60と供給管2とが接続されて構成される配管が蓋本体20を貫通してタンク1の内部まで延びるように設けられる接続管60とを備え、ボールタップ80は、蓋本体20がタンク1に取り付けられた状態において、液体の液位が所定の液位A未満である場合には、接続管60を介して供給管2から供給される液体をタンク1に供給し、液体の液位が所定の液位Aである場合には、接続管60を介して供給管2から供給される液体をタンク1に供給しない。
【選択図】図2
特許請求の範囲【請求項１】
タンクの開口部を塞ぐように、前記タンクに取り付けられる蓋本体と、
前記蓋本体よりも剛性が高く、前記蓋本体に固定される補強板と、
前記蓋本体が前記タンクに取り付けられた状態において、前記タンクの内部に位置するように設けられるボールタップと、
前記ボールタップと連通するように一端部が前記ボールタップに接続されかつ前記補強板を介して前記蓋本体に固定される接続管であって、前記蓋本体が前記タンクに取り付けられた状態において、前記タンクに液体を供給するために前記タンクの外部に設けられる供給管と連通するように他端部が前記供給管に接続されかつ前記接続管と前記供給管とが接続されて構成される配管が前記蓋本体を貫通して前記タンクの外部から前記タンクの内部まで延びるように設けられる接続管とを備え、
前記ボールタップは、前記蓋本体が前記タンクに取り付けられた状態において、前記タンクに貯留されている前記液体の液位が所定の液位未満である場合には前記接続管を介して前記供給管から供給される前記液体を前記タンクに供給し、前記タンクに貯留されている前記液体の液位が前記所定の液位である場合には前記接続管を介して前記供給管から供給される前記液体を前記タンクに供給しないことを特徴とする蓋体。
続きを表示（約 330 文字）【請求項２】
前記蓋本体は、天板部を有し、
前記天板部は、前記天板部の中央部において平板部を有し、
前記補強板は、前記平板部と平行に設けられ、前記平板部に固定されることを特徴とする請求項１に記載の蓋体。
【請求項３】
前記天板部の天面部は、凹部を有し、
前記平板部は、前記凹部の底面を形成していることを特徴とする請求項２に記載の蓋体。
【請求項４】
前記平板部を挟んで設けられる２つの前記補強板を備えることを特徴とする請求項２または３に記載の蓋体。
【請求項５】
前記接続管は、前記平板部と前記補強板とを貫通するように設けられることを特徴とする請求項２または３に記載の蓋体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓋体に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
たとえば、特許文献１には、ボールタップをタンクの中に入れ蓋からホースの接続口を出し、交互に閉めたゴムパッキングとナットで防水し、水道の蛇口からホースでボールタップに繋ぐことが開示されている。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３１１８１０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、蓋本体が破損することを抑制しつつタンクの内部にボールタップを設けることが望まれている。
【０００５】
そこで、本発明は、蓋本体が破損することを抑制しつつタンクの内部にボールタップを設けることができる蓋体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
（１）本発明の蓋体は、タンクの開口部を塞ぐように、前記タンクに取り付けられる蓋本体と、前記蓋本体よりも剛性が高く、前記蓋本体に固定される補強板と、前記蓋本体が前記タンクに取り付けられた状態において、前記タンクの内部に位置するように設けられるボールタップと、前記ボールタップと連通するように一端部が前記ボールタップに接続されかつ前記補強板を介して前記蓋本体に固定される接続管であって、前記蓋本体が前記タンクに取り付けられた状態において、前記タンクに液体を供給するために前記タンクの外部に設けられる供給管と連通するように他端部が前記供給管に接続されかつ前記接続管と前記供給管とが接続されて構成される配管が前記蓋本体を貫通して前記タンクの外部から前記タンクの内部まで延びるように設けられる接続管とを備え、前記ボールタップは、前記蓋本体が前記タンクに取り付けられた状態において、前記タンクに貯留されている前記液体の液位が所定の液位未満である場合には前記接続管を介して前記供給管から供給される前記液体を前記タンクに供給し、前記タンクに貯留されている前記液体の液位が前記所定の液位である場合には前記接続管を介して前記供給管から供給される前記液体を前記タンクに供給しないことを特徴とする。
【０００７】
（２）上記（１）の蓋体においては、天板部を有し、前記天板部は、前記天板部の中央部において平板部を有し、前記補強板は、前記平板部と平行に設けられ、前記平板部に固定されることが好ましい。
【０００８】
（３）上記（２）の蓋体においては、前記天板部の天面部は、凹部を有し、前記平板部は、前記凹部の底面を形成していることが好ましい。
【０００９】
（４）上記（２）または（３）の蓋体においては、前記平板部を挟んで設けられる２つの前記補強板を備えることが好ましい。
【００１０】
（５）上記（２）または（３）の蓋体においては、前記接続管は、前記平板部と前記補強板とを貫通するように設けられることが好ましい。
【発明の効果】
（【００１１】以降は省略されています）
