公開番号2025119270
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014062
出願日2024-02-01
発明の名称下水道バイパス装置
出願人三興建設株式会社
代理人個人
主分類E03F 3/02 20060101AFI20250806BHJP(上水;下水)
要約【課題】下水道工事を行う際の、コンパクトで、運転コストや導入コストを低減することの可能な下水道バイパス装置を提供する。

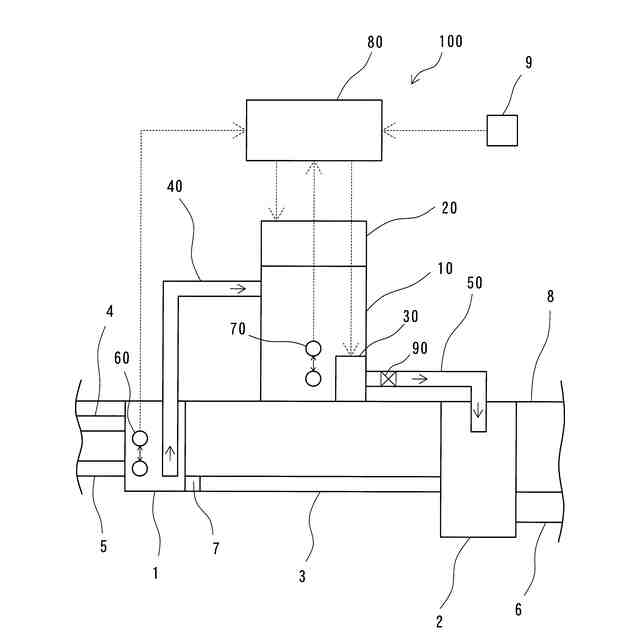

【解決手段】下水道バイパス装置100は、真空タンク10と、真空タンク10内に汚水を吸引する真空ポンプ20と、真空タンク20内の汚水を排出する排出ポンプ30と、第1の汚水桝1と真空タンク10とを接続する吸引管40と、真空タンク10と第2の汚水桝2とを接続する排出管50と、第1の汚水桝1の水位を検出する第1の水位検知手段60と、真空タンク10の水位を検出する第2の水位検知手段70と、制御手段80とを有する。制御手段80は、第1の水位検知手段60が所定の水位を検知すると真空ポンプ20を稼働させて第1の汚水桝1から真空タンク10に汚水を吸引し、第2の水位検知手段70が所定の水位を検知すると排出ポンプ30を稼働させて真空タンク10から第2の汚水桝2に汚水を排出する。
【選択図】図1
特許請求の範囲【請求項１】
第１の汚水桝と第２の汚水桝との間の下水道管を迂回して、前記第１の汚水桝から前記第２の汚水桝への排水を行う下水道バイパス装置であって、
真空タンクと、前記真空タンク内に汚水を吸引する真空ポンプと、前記真空タンク内の汚水を排出する排出ポンプと、前記第１の汚水桝と前記真空タンクとを接続する吸引管と、前記真空タンクと前記第２の汚水桝とを接続する排出管と、前記第１の汚水桝の水位を検出する第１の水位検知手段と、前記真空タンクの水位を検出する第２の水位検知手段と、制御手段とを有し、
前記制御手段は、前記第１の水位検知手段が所定の水位を検知すると前記真空ポンプを稼働させて前記第１の汚水桝から前記吸引管を経由して前記真空タンクに汚水を吸引し、前記第２の水位検知手段が所定の水位を検知すると前記排出ポンプを稼働させて前記真空タンクから前記排出管を経由して前記第２の汚水桝に汚水を排出することを特徴とする下水道バイパス装置。
続きを表示（約 160 文字）【請求項２】
前記第１の水位検知手段及び前記第２の水位検知手段の少なくとも１つが、フロート式センサであることを特徴とする請求項１に記載の下水道バイパス装置。
【請求項３】
前記第１の汚水桝が宅内桝であり、前記第２の汚水桝が公共桝であることを特徴とする請求項１又は請求項２に記載の下水道バイパス装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、下水道バイパス装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、下水道管の補修や取り替えの工事を行うためには、工事期間中に各家庭から排出される汚水が工事対象区間の下水道管に流れ込まないように停止しなければならない。そのため、家庭のトイレ、風呂、台所等からの排水を貯める宅内桝から下水道本管へと仮排水を行う必要がある。
【０００３】
例えば、特許文献１には、宅内桝３の汚水を真空ポンプで吸引して下水道管Ｘへと流すことにより、工事対象区間の下水道管を迂回するようにした下水の仮排水工法に関する発明が記載されている。そして、真空装置ユニット１と真空タンクユニット２とを別個に設けることにより、数多くの家庭の宅内桝からの仮排水を行い、下水道管の大規模な工事に対応できるようになっている。
【０００４】
また、宅内桝３からの真空ポンプによる吸引を汚水の排出量に応じて行うために、宅内桝３には自動真空開閉弁装置４が設置されており、宅内桝３の汚水量によって真空弁が自動的に開閉するようになっている。同様に、特許文献２～４には、宅内桝に設置される様々な真空自動開閉装置に関する発明が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－００９５７０号公報
特開２０１３－２３４４２３号公報
特開２０１３－２３４４９２号公報
特開２０１４－１１４５８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載された下水の仮排水工法は、数多くの家庭を対象にした下水道管の大規模な工事に対応することができるが、真空装置ユニットと真空タンクユニットとを別個に設けるため装置が大型化し、導入コストが増加してしまう。
【０００７】
また、真空装置ユニットは常時稼働した状態にあり、宅内桝に設置された自動真空開閉弁装置の開閉によって汚水の吸引を制御するようになっているので、真空装置ユニットの運転コストや騒音の問題がある。また、宅内桝には自動真空開閉弁装置（特許文献２～４の真空自動開閉装置も同様）を設置しなければならず、導入コストが増加してしまう。
【０００８】
本発明は、上記従来の課題を解決するものであり、下水道工事を行う際の、コンパクトで、運転コストや導入コストを低減することの可能な下水道バイパス装置を提供するものである。
【課題を解決するための手段】
【０００９】
上記課題を解決するため、本発明の下水道バイパス装置は、第１の汚水桝と第２の汚水桝との間の下水道管を迂回して、前記第１の汚水桝から前記第２の汚水桝への排水を行う下水道バイパス装置であって、真空タンクと、前記真空タンク内に汚水を吸引する真空ポンプと、前記真空タンク内の汚水を排出する排出ポンプと、前記第１の汚水桝と前記真空タンクとを接続する吸引管と、前記真空タンクと前記第２の汚水桝とを接続する排出管と、前記第１の汚水桝の水位を検出する第１の水位検知手段と、前記真空タンクの水位を検出する第２の水位検知手段と、制御手段とを有し、前記制御手段は、前記第１の水位検知手段が所定の水位を検知すると前記真空ポンプを稼働させて前記第１の汚水桝から前記吸引管を経由して前記真空タンクに汚水を吸引し、前記第２の水位検知手段が所定の水位を検知すると前記排出ポンプを稼働させて前記真空タンクから前記排出管を経由して前記第２の汚水桝に汚水を排出することを特徴とする。
【００１０】
また好ましくは、前記第１の水位検知手段及び前記第２の水位検知手段の少なくとも１つが、フロート式センサであることを特徴とする。
（【００１１】以降は省略されています）
