公開番号2025172229
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025157241,2021158763
出願日2025-09-22,2021-09-29
発明の名称多口継手及び配管システム
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類F16L 41/03 20060101AFI20251113BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】施工性に優れていながら、火災が発生した際の止水性を確保できるため軽易耐熱試験に合格可能であり、消火配管システムに好適に使用できる多口継手と消火配管システムを提供することを課題とする。
【解決手段】管の一端に装着されたソケットが、シーリング部材を介して挿入される複数の受口を有する多口継手であって、前記複数の受口は、分岐部で連結され、前記分岐部と受口は樹脂で構成され、前記受口は、前記分岐部側から、基端部と、肉薄部と、受口側鍔部と、を有し、前記肉薄部の外径は、前記基端部および前記受口側鍔部の外径よりも小さく、かつ、前記肉薄部の肉厚が5.8mm以上であり、前記受口の内径は、前記基端部から前記肉薄部まではほぼ均一とされていることよりなる。

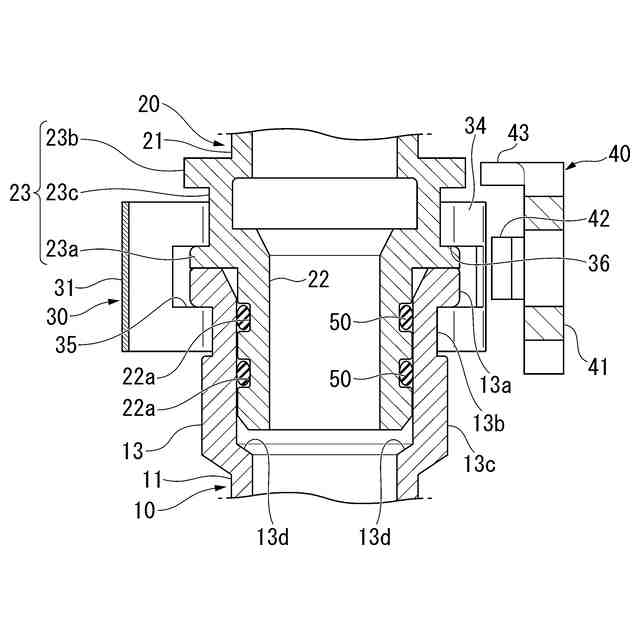

【選択図】図7
特許請求の範囲【請求項１】
管の一端に装着されたソケットが、シーリング部材を介して挿入される複数の受口を有する多口継手であって、
前記複数の受口は、分岐部で連結され、
前記分岐部と受口は樹脂で構成され、
前記受口は、前記分岐部側から、基端部と、肉薄部と、受口側鍔部と、を有し、
前記肉薄部の外径は、前記基端部および前記受口側鍔部の外径よりも小さく、かつ、前記肉薄部の肉厚が５．８ｍｍ以上であり、
前記受口の内径は、前記基端部から前記肉薄部まではほぼ均一とされている、
多口継手。
続きを表示（約 730 文字）【請求項２】
前記複数の受口が、入側受口と、複数の出側受口とからなる、請求項１に記載の多口継手。
【請求項３】
前記複数の受口と前記分岐部とは、バット融着により接合されて連結されている、請求項１または２に記載の多口継手。
【請求項４】
管と、
請求項１～３のいずれか一項に記載の多口継手と、
前記複数の受口の各々に、シーリング部材を介して挿入された、前記管の一端に装着されたソケットと、
前記管または前記管の先端に装着されたソケットが前記複数の受口の各々から抜けることを防止する固定部材を備え、
前記ソケットは、前記管に挿入される管挿入部と、前記多口継手の受口に挿入される接続部と、前記管挿入部と前記接続部の間の中間部と、が一体とされて構成され、
前記中間部は、ソケット側鍔部と、凸状と、前記ソケット側鍔部および前記凸状の外径よりも小さい外径の環状凹部と、で構成され、
前記接続部は、外面に環状溝が形成され、前記環状溝に前記シーリング部材が嵌められ、
前記固定部材は、前記接続部が前記受口に挿入された状態で、前記肉薄部と前記環状凹部に嵌合されている、
配管システム。
【請求項５】
前記環状溝は、前記接続部の外面に２つ形成され、前記シーリング部材は２つの前記環状溝のそれぞれに設けられ、
２つの前記シーリング部材のうち、１の前記シーリング部材は前記受口の軸方向における前記肉薄部の内面と接する位置に配置され、他の前記シーリング部材は、前記受口の軸方向における前記基端部の内面と接する位置に配置される、
請求項４に記載の配管システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、多口継手及び配管システムに関する。さらに詳しくは、スプリンクラー消火配管に適した多口継手及び配管システムに関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
スプリンクラーは、火災発生時に被害が拡大しやすい場所や消火活動が困難な場所等に設置が義務付けられている消火設備である。スプリンクラー消火配管システムでは、給水用の主管から分岐管を通じて多数のスプリンクラーヘッドに水を分配できるようになっている。
【０００３】
消火配管システムで使用される主管と分岐管との接続には、種々の継手が使用されている。
例えば、非特許文献１には、管との接触面に電熱線が埋設され、電気融着により管と一体化される合成樹脂管用多口継手が開示されている。また、特許文献１には、シーリング部材を用いてワンタッチで接続が行える多口継手が記載されている。このワンタッチ継手等のメカニカル継手は、止水性を確保するためにシーリング部材を使用している。
【先行技術文献】
【特許文献】
【０００４】
特許第４８３９０６２号公報
【非特許文献】
【０００５】
”三井消火配管システムエルメックス－ＳＰ”、[online]、２０２０年６月、三井化学資産株式会社、［令和３年６月１７日検索］、インターネット＜URL:https://www.mitsui-sanshi.co.jp/common/pdf/system/d40_4sp01/4sp01_catalog1.pdf＞
【発明の概要】
【発明が解決しようとする課題】
【０００６】
非特許文献１に開示された合成樹脂管用多口継手は電気融着によって管と一体化されるため、シーリング部材が不要で、火災が発生した際には管か継手が破壊されない限り漏水することはない。そのため、火災を想定した軽易耐熱試験（「合成樹脂製の管及び管継手の基準」（平成十三年三月三十日消防庁告示第十九号））に合格する配管システムの構築も可能である。しかし、融着工程は長時間かつ複雑であるため、施工性が悪い。
【０００７】
これに対して、特許文献１の多口継手は管をワンタッチで接続することができるので施工が容易である。
しかし、火災が発生した際、多口継手構成する樹脂が熱により膨張してシーリング部材を加圧する力が弱まるため、止水性を確保するのに必要なシーリング圧縮率を維持しにくい。
【０００８】
そのため、ワンタッチ継手等のメカニカル継手は、火災でスプリンクラーが正常に作動する前に漏水しやすく、軽易耐熱試験に合格できないため、限られた条件においてしか使用できなかった。
なお、多口継手を構成する樹脂が熱膨張することを考慮して、シーリング部材の圧縮率が高くなるように設計することも考えられるが、その場合、多口継手に管を挿入する際に強い力で挿入しなければならず、施工性が低下してしまう。
【０００９】
本発明は上記事情に鑑み、施工性に優れていながら、火災が発生した際の止水性を確保できるため軽易耐熱試験に合格可能であり、消火配管システムに好適に使用できる多口継手と消火配管システムを提供することを課題とする。
【課題を解決するための手段】
【００１０】
上記の課題を達成するために、本発明は以下の構成を採用した。
［１］管または管の一端に装着されたソケットが、シーリング部材を介して挿入される複数の受口を有する多口継手であって、
プロピレンとエチレンがランダム重合した樹脂で構成されており、
前記プロピレンに基づく単位と前記エチレンに基づく単位の合計に対する前記プロピレンに基づく単位の割合［Ｐ／Ｐ＋Ｅ］が、９３～９９質量％である、ことを特徴とする多口継手。
［２］前記複数の受口が、入側受口と、複数の出側受口とからなる、［１］に記載の多口継手。
［３］前記樹脂の熱流束示差走査熱量測定による融点が１３５℃以上である、［１］又は［２］に記載の多口継手。

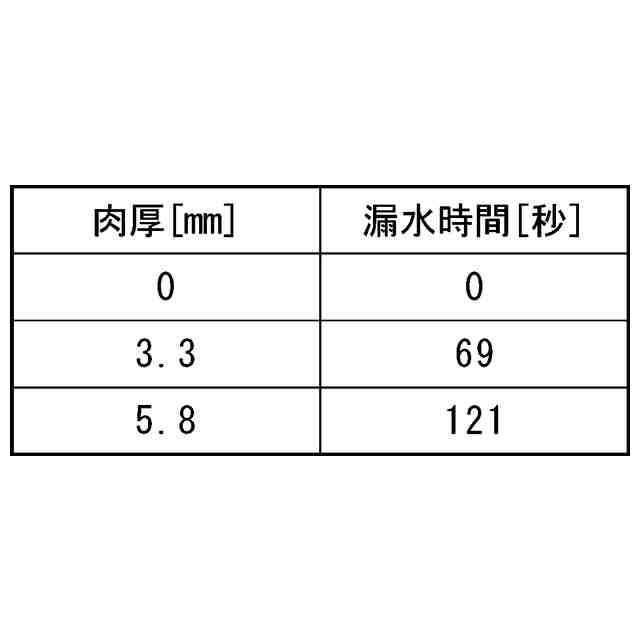

［４］前記複数の受口は、最小肉厚が５．８ｍｍ以上である、［１］～［３］のいずれか一項に記載の多口継手。
［５］［１］～［４］のいずれか一項に記載の多口継手と、前記複数の受口の各々に、シーリング部材を介して挿入された、管または管の一端に装着されたソケットを備える配管システム。
［６］前記管がいずれも樹脂製である、［５］に記載の配管システム。
［７］さらに、前記管または前記管の先端に装着されたソケットが前記複数の受口の各々から抜けることを防止する固定部材を備える、［５］又は［６］に記載の配管システム。
［８］消火配管システムである、［５］～［７］のいずれか一項に記載の配管システム。
また、本発明は以下の態様を有する。
＜１＞

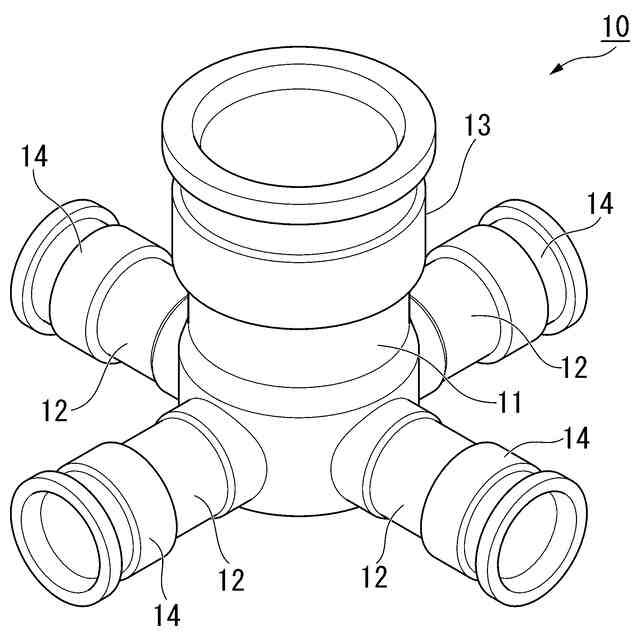

管の一端に装着されたソケットが、シーリング部材を介して挿入される複数の受口を有する多口継手であって、
前記複数の受口は、分岐部で連結され、
前記分岐部と受口は樹脂で構成され、

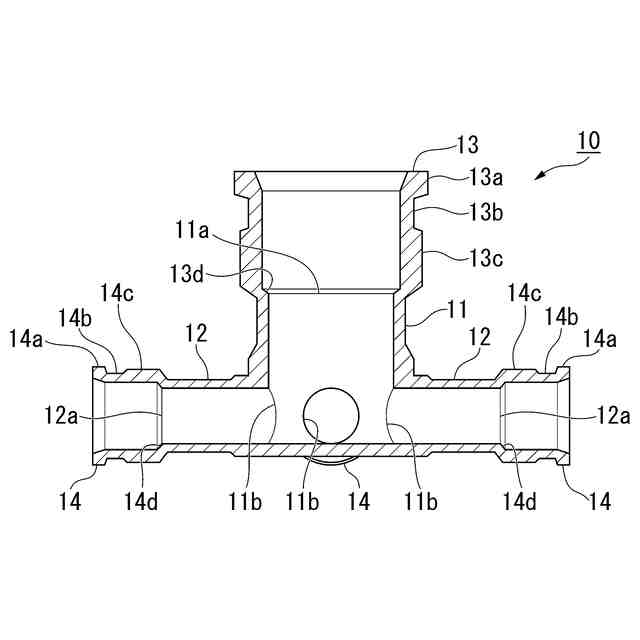

前記受口は、前記分岐部側から、基端部と、肉薄部と、受口側鍔部と、を有し、
前記肉薄部の外径は、前記基端部および前記受口側鍔部の外径よりも小さく、かつ、前記肉薄部の肉厚が５．８ｍｍ以上であり、
前記受口の内径は、前記基端部から前記肉薄部まではほぼ均一とされている、
多口継手。
＜２＞
前記複数の受口が、入側受口と、複数の出側受口とからなる、＜１＞に記載の多口継手。
＜３＞

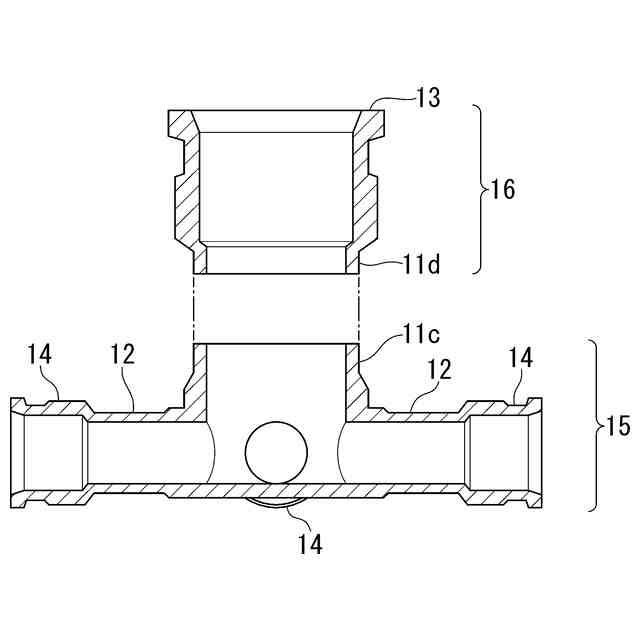

前記複数の受口と前記分岐部とは、バット融着により接合されて連結されている、＜１＞または＜２＞に記載の多口継手。
＜４＞
管と、
＜１＞～＜３＞のいずれかに記載の多口継手と、
前記複数の受口の各々に、シーリング部材を介して挿入された、前記管の一端に装着されたソケットと、

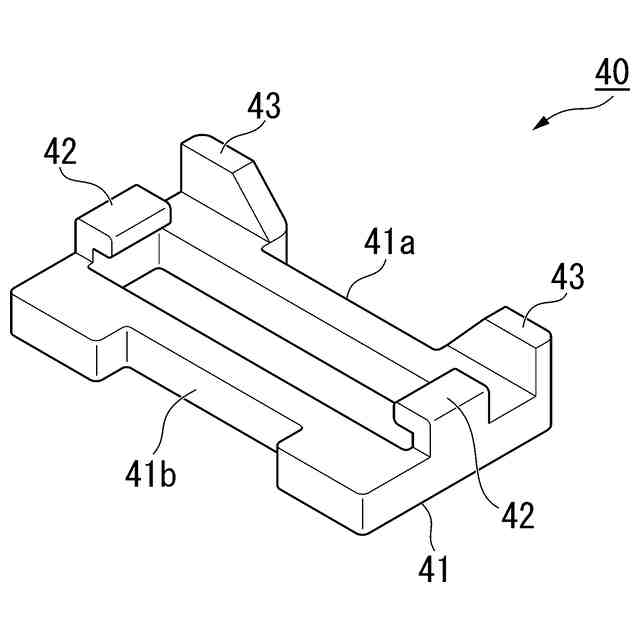

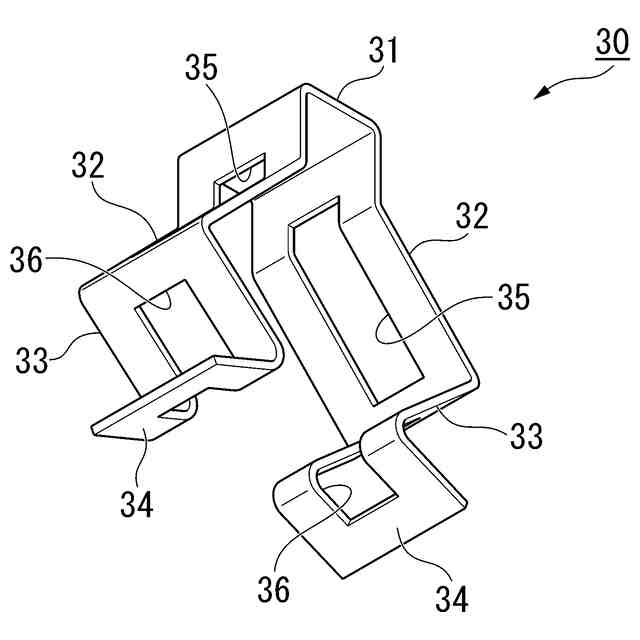

前記管または前記管の先端に装着されたソケットが前記複数の受口の各々から抜けることを防止する固定部材を備え、

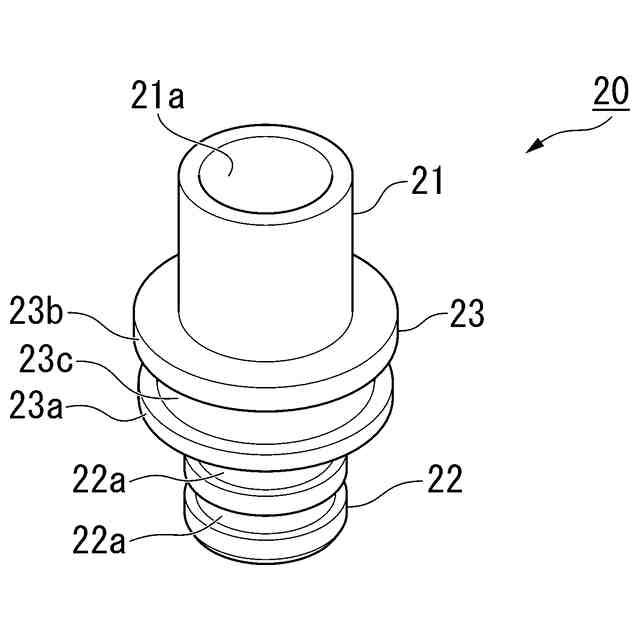

前記ソケットは、前記管に挿入される管挿入部と、前記多口継手の受口に挿入される接続部と、前記管挿入部と前記接続部の間の中間部と、が一体とされて構成され、
前記中間部は、ソケット側鍔部と、凸状と、前記ソケット側鍔部および前記凸状の外径よりも小さい外径の環状凹部と、で構成され、
前記接続部は、外面に環状溝が形成され、前記環状溝に前記シーリング部材が嵌められ、

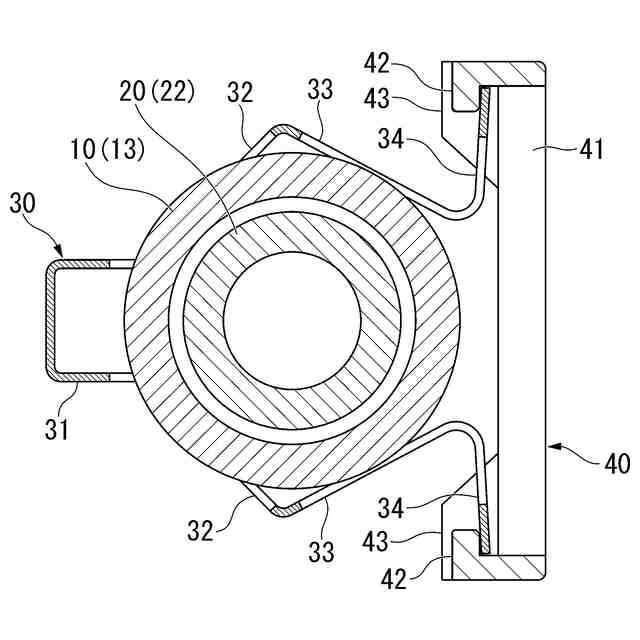

前記固定部材は、前記接続部が前記受口に挿入された状態で、前記肉薄部と前記環状凹部に嵌合されている、
配管システム。
＜５＞
前記環状溝は、前記接続部の外面に２つ形成され、前記シーリング部材は２つの前記環状溝のそれぞれに設けられ、
２つの前記シーリング部材のうち、１の前記シーリング部材は前記受口の軸方向における前記肉薄部の内面と接する位置に配置され、他の前記シーリング部材は、前記受口の軸方向における前記基端部の内面と接する位置に配置される、
＜４＞に記載の配管システム。
【発明の効果】
（【００１１】以降は省略されています）
