公開番号2025159921
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062787
出願日2024-04-09
発明の名称配管の接続構造
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類F16L 47/03 20060101AFI20251015BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】施工性を向上させることが可能となる配管の接続構造の提供を目的とする。

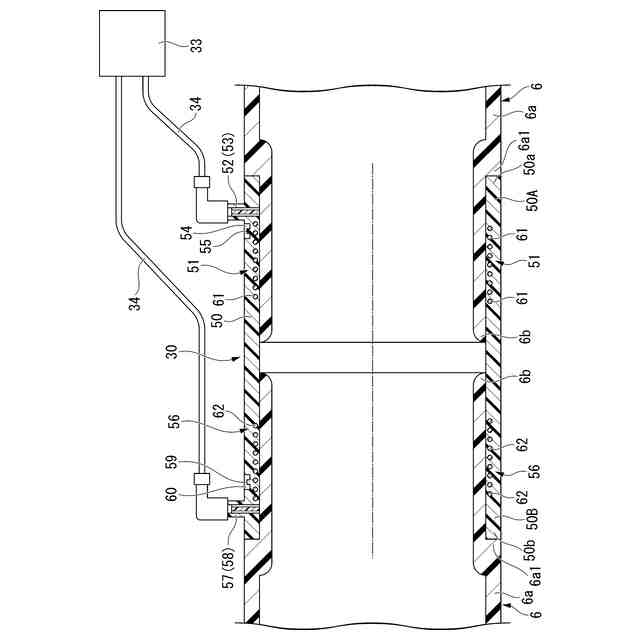

【解決手段】配管の接続構造は、電気融着継手30と、配管本体6aと配管本体6aの管軸方向の端部から延出して電気融着継手30内に挿入される挿し口6bとを有する配管6と、を備え、配管本体6aの管軸方向の端部には、電気融着継手30の管軸方向の端部に当接可能なストッパ部6a1が設けられている。

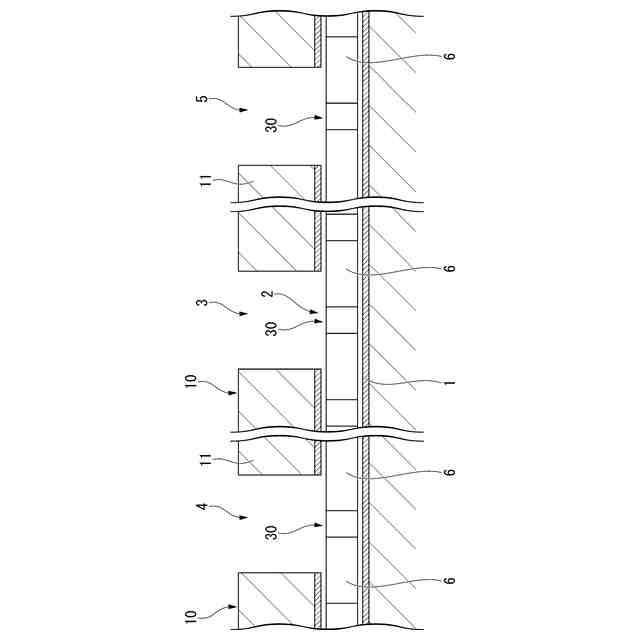

【選択図】図1
特許請求の範囲【請求項１】
電気融着継手と、
配管本体と、前記配管本体の管軸方向の端部から延出して前記電気融着継手内に挿入される挿し口とを有する配管と、
を備え、
前記配管本体の管軸方向の端部には、前記電気融着継手の管軸方向の端部に当接可能なストッパ部が設けられている、配管の接続構造。
続きを表示（約 130 文字）【請求項２】
前記電気融着継手の外径と、前記配管本体の外径とが同等である、請求項１に記載の配管の接続構造。
【請求項３】
前記電気融着継手および前記配管は、既設配管の内部に収容される更生用配管を構成する、請求項１または２に記載の配管の接続構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配管の接続構造に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

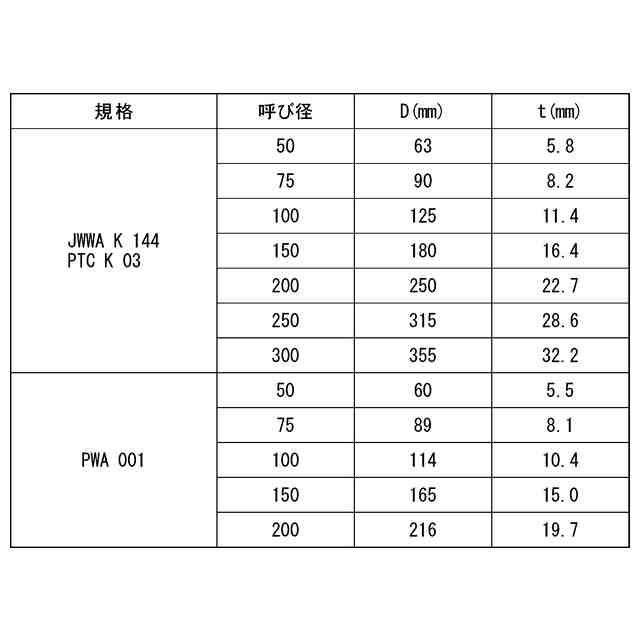

ポリエチレン管を接続する際、電気融着継手を用いる接続構造が知られている。
以下の特許文献１には、被覆ポリエチレン管１００の管端を継手本体１２の受口１６にストッパ２０に当接するまで挿入し、その後、コントローラから端子部２２を介して電熱線１８に通電し、融着することで接続することができると記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１６７７６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電気融着継手に管を挿入する際、ストッパに当接するまで挿入できておらず、途中挿入となった場合、電熱線を通電しても、管と融着することができず、施工不良となる場合がある。そのため前述の構成では、確実に継手のストッパまで当接するまで挿入できたことを挿入後に確認するために、予め管に継手のストッパまで挿入した時の標線を記入し、挿入後に標線の位置と継手端面の位置が一致していることを目視で確認することで、確実に接続されたことを確認している。しかし、施工者が標線を記入し忘れると、施工が確実にできているか不明となるため、やり直す必要が出てきてしまい、施工が煩雑となる場合がある。
【０００５】
本発明では、前述した事情に鑑み、施工性を向上させることが可能となる配管の接続構造の提供を目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本発明は以下の形態を提案している。
＜１＞本発明の一形態に係る配管の接続構造は、
電気融着継手と、
配管本体と、前記配管本体の管軸方向の端部から延出して前記電気融着継手内に挿入される挿し口とを有する配管と、
を備え、

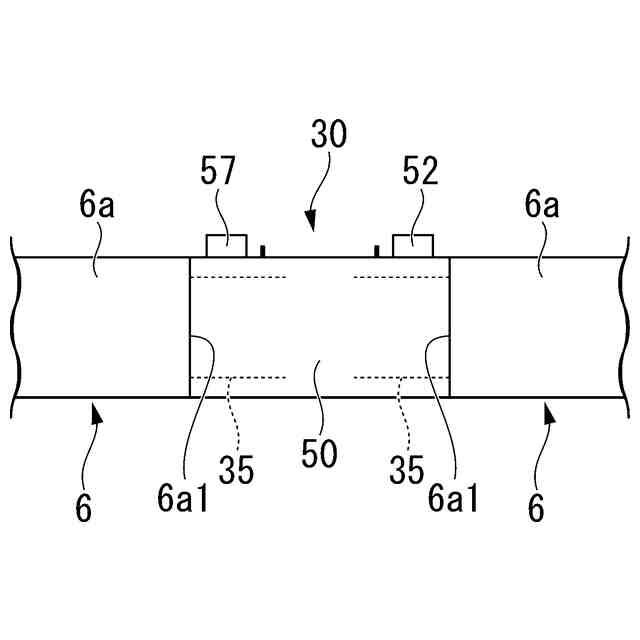

前記配管本体の管軸方向の端部には、前記電気融着継手の管軸方向の端部に当接可能なストッパ部が設けられている。
【０００７】

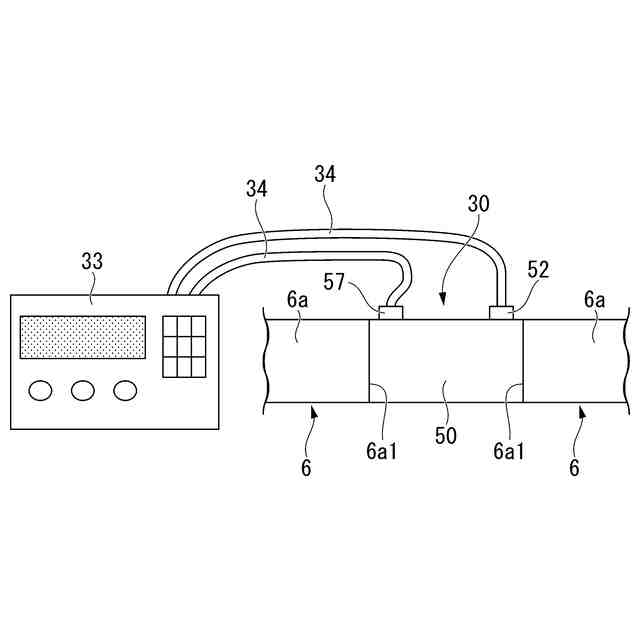

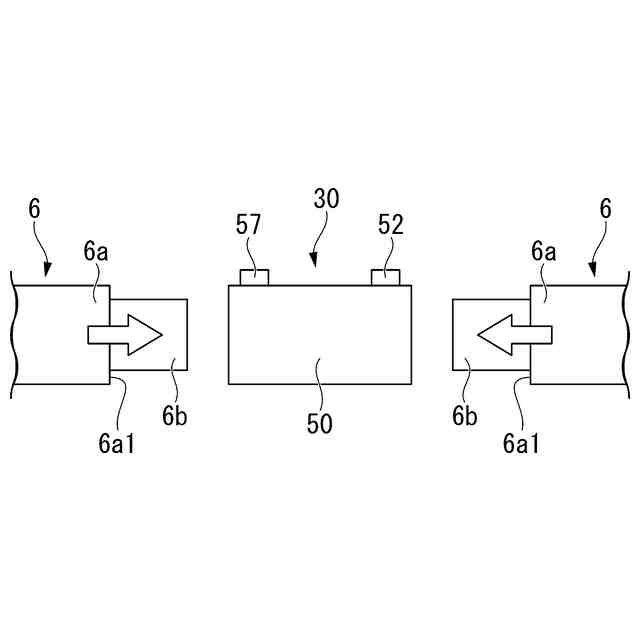

＜１＞の配管の接続構造によれば、配管の配管本体の管軸方向の端部から延出する挿し口を電気融着継手内に挿入し、配管本体の管軸方向の端部のストッパ部を電気融着継手の管軸方向の端部に当接させて、電気融着継手に通電して配管と電気融着継手とを接続する。すると、挿し口が電気融着継手内に適正な長さ挿入された状態で接続されていれば、接続後に、配管本体のストッパ部と電気融着継手の端部とが当接状態になるため、これを目視で確認することで適正に接続できていることを確認することができる。よって、確認のための標線を記入する等の面倒な作業が不要となり、施工性を向上させることが可能となる。また、標線の記入が不要となり、標線の記入し忘れに起因する施工のやり直し等の煩雑な作業もなくなるため、この点でも施工性を向上させることが可能となる。
また、配管の配管本体から延出する挿し口を電気融着継手内に挿入し配管本体の管軸方向の端部のストッパ部を電気融着継手の端部に当接させる構造であることから、配管本体からの電気融着継手の径方向外方への突出量を抑制することができるため、電気融着継手が施工を阻害することを抑制でき、この点でも施工性を向上させることが可能となる。
加えて、配管の配管本体の管軸方向の端部のストッパ部を電気融着継手の端部に当接させる構造であることから、配管の配管本体の管軸方向の端部と電気融着継手の管軸方向の端部との間の外周側に開口する隙間を低減することができるため、この隙間へのゴミの付着等を抑制することが可能となる。
【０００８】
＜２＞前記＜１＞に係る配管の接続構造では、
前記電気融着継手の外径と、前記配管本体の外径とが同等であることが好ましい。
このように、電気融着継手の外径と、配管本体の外径とが同等であることで、配管本体からの電気融着継手の径方向外方への突出量をなくすことができるため、電気融着継手が施工を阻害することを一層抑制でき、施工性を一層向上させることが可能となる。
【０００９】
＜３＞前記＜１＞または＜２＞に係る配管の接続構造では、

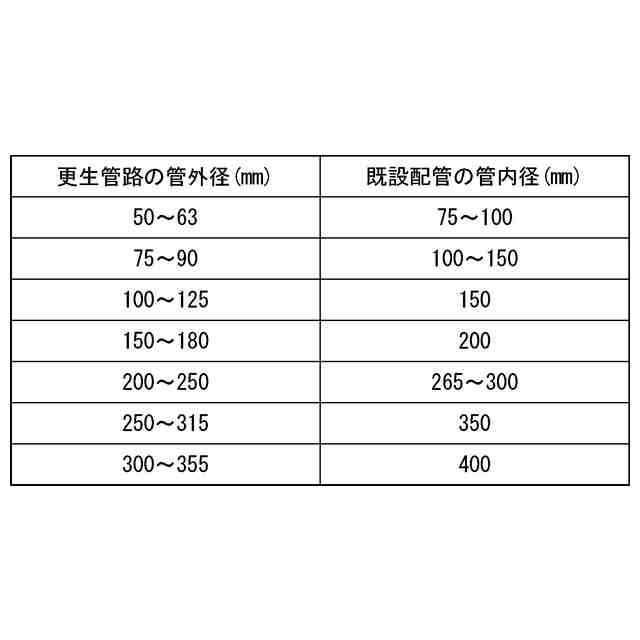

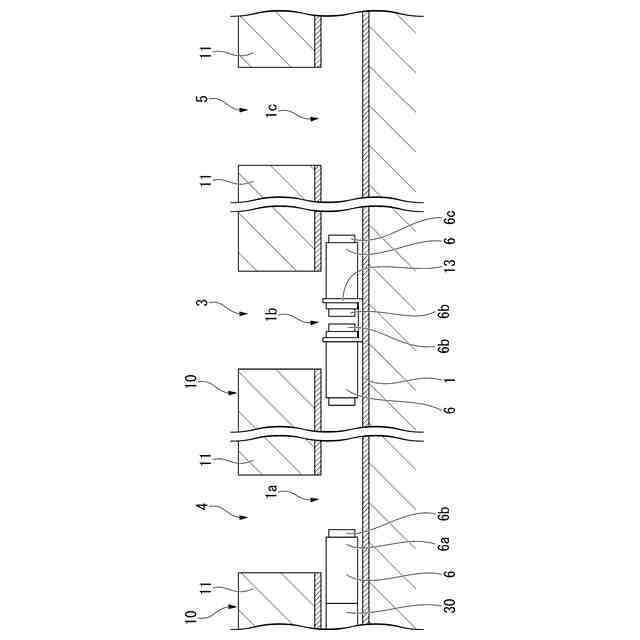

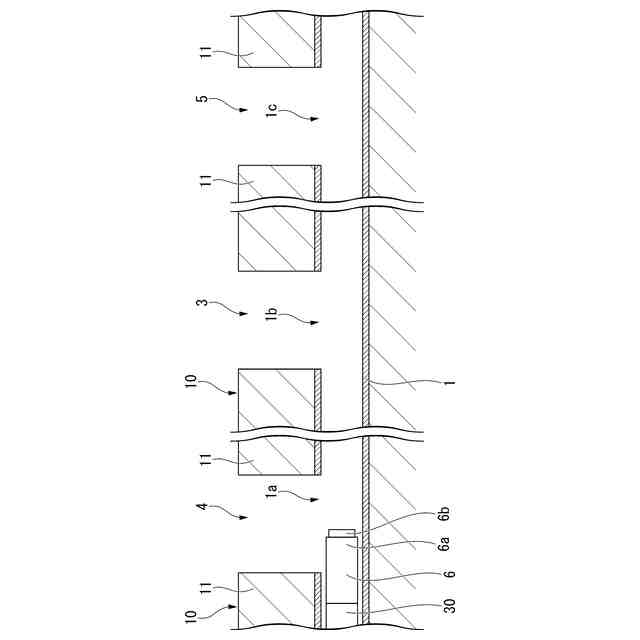

前記電気融着継手および前記配管は、既設配管の内部に収容される更生用配管を構成するのが好ましい。
このように、既設配管の内部に収容される更生用配管を構成することにより、配管本体からの電気融着継手の径方向外方への突出量を抑制することによって、例えば既設配管内での移動時に電気融着継手が他の部品に引っかかる等して施工を阻害することを抑制でき、施工性を一層向上させることが可能となる。
【発明の効果】
【００１０】
本発明は、以上説明したとおり、施工性を向上させることが可能となるという効果を奏する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
