特許ウォッチ

公開番号2025178218
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025086501
出願日2025-05-23
発明の名称粘着テープ
出願人積水化学工業株式会社
代理人弁理士法人WisePlus
主分類C09J 7/38 20180101AFI20251128BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】被着体への密着性に優れ、かつ、高温高湿環境に曝した場合でも色調保持性に優れる粘着テープを提供する。
【解決手段】粘着剤組成物を用いて形成される粘着剤層を有する粘着テープであって、前記粘着剤組成物は、(メタ)アクリル共重合体及び粘着付与樹脂を含有し、前記粘着剤層は、ガラス転移温度が-10℃以上20℃以下であり、前記粘着テープを60℃、90%RHの環境下で120時間加熱した際、加熱前後の色差測定において測定されるb*の変化量が2.00以下である粘着テープ。
【選択図】なし
特許請求の範囲【請求項１】
粘着剤組成物を用いて形成される粘着剤層を有する粘着テープであって、
前記粘着剤組成物は、（メタ）アクリル共重合体及び粘着付与樹脂を含有し、
前記粘着剤層は、ガラス転移温度が－１０℃以上２０℃以下であり、
前記粘着テープを６０℃、９０％ＲＨの環境下で１２０時間加熱した際、加熱前後の色差測定において測定されるｂ＊の変化量が２．００以下である
ことを特徴とする粘着テープ。
続きを表示（約 840 文字）【請求項２】
前記粘着剤組成物における前記（メタ）アクリル共重合体１００質量部に対する前記粘着付与樹脂全体の含有量が２０質量部以下である請求項１記載の粘着テープ。
【請求項３】
前記（メタ）アクリル共重合体は、１－メチルへプチル（メタ）アクリレートに由来する構成単位を有する請求項１又は２記載の粘着テープ。
【請求項４】
前記（メタ）アクリル共重合体は、更に、架橋性官能基を有するモノマーに由来する構成単位を有する請求項３記載の粘着テープ。
【請求項５】
前記架橋性官能基を有するモノマーは、カルボキシ基含有モノマー及び水酸基含有モノマーからなる群より選択される少なくとも１種を含む請求項４記載の粘着テープ。
【請求項６】
前記（メタ）アクリル共重合体は、前記架橋性官能基を有するモノマーに由来する構成単位の含有割合が０．０１質量％以上２０質量％未満である請求項４記載の粘着テープ。
【請求項７】
前記（メタ）アクリル共重合体は、更に、ｎ－ヘプチル（メタ）アクリレートに由来する構成単位を有する請求項３記載の粘着テープ。
【請求項８】
前記（メタ）アクリル共重合体は、更に、エポキシ基及びオキセタニル基以外の環状エーテル構造を有するモノマー、並びに、非環状エーテル構造を有するモノマーからなる群より選択される少なくとも１種の非架橋性エーテル構造を有するモノマーに由来する構成単位を有する請求項３記載の粘着テープ。
【請求項９】
前記（メタ）アクリル共重合体は、前記非架橋性エーテル構造を有するモノマーに由来する構成単位の含有割合が０質量％超５０質量％以下である請求項８記載の粘着テープ。
【請求項１０】
前記（メタ）アクリル共重合体は、重量平均分子量が７０万以上１５０万以下である請求項１又は２記載の粘着テープ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着テープに関する。
続きを表示（約 4,100 文字）【背景技術】
【０００２】
携帯電話、携帯情報端末（ＰｅｒｓｏｎａｌＤｉｇｉｔａｌＡｓｓｉｓｔａｎｔｓ、ＰＤＡ）等の携帯電子機器においては、組み立てのために粘着テープが用いられている（例えば、特許文献１、２）。また、光学部材を貼り合わせる用途にも粘着テープが用いられている（例えば、特許文献３）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２４２５４１号公報
特開２００９－２５８２７４号公報
特開２０１２－２１４５４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、電子機器の小型化や薄型化に伴い、粘着テープの厚みを薄くすることが求められている。しかしながら、粘着テープの厚みが薄くなると粘着力が低下することがあるため、粘着テープには、厚みを薄くしても被着体への密着性に優れることが求められている。粘着テープの被着体への密着性を向上させるためには、粘着テープの粘着層を形成するために用いられる粘着剤組成物に粘着付与樹脂を配合することが考えられるが、粘着付与樹脂を配合した場合、被着体を貼り合わせた後に高温高湿環境に曝した際に黄変することがあるという問題があった。特に、画像表示装置のＬＥＤバックライト等の固定に用いられる粘着テープでは、黄変により色調が変化すると、光の出力が低下したり、表示される画像の見え方が悪くなったりするという問題があった。
【０００５】
本発明は、被着体への密着性に優れ、かつ、高温高湿環境に曝した場合でも色調保持性に優れる粘着テープを提供することを目的とする。
【課題を解決するための手段】
【０００６】

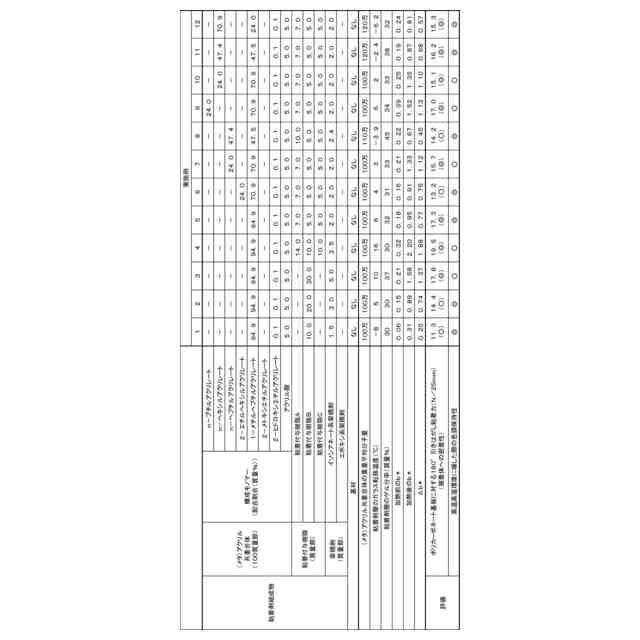

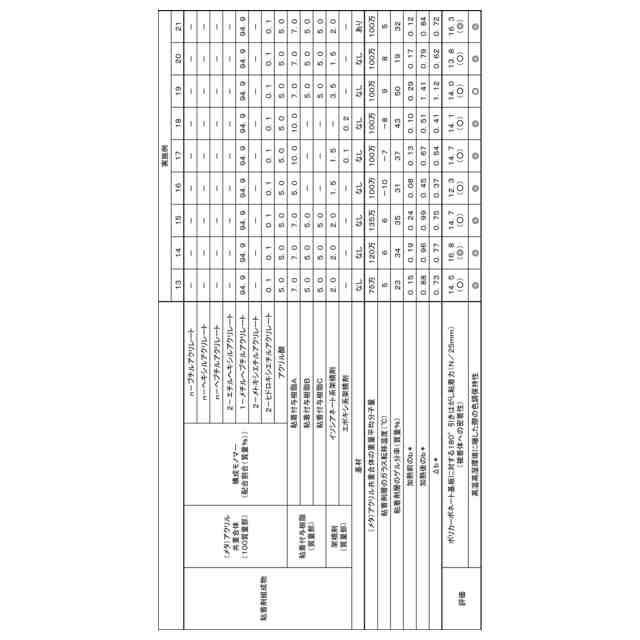

本開示１は、粘着剤組成物を用いて形成される粘着剤層を有する粘着テープであって、上記粘着剤組成物は、（メタ）アクリル共重合体及び粘着付与樹脂を含有し、上記粘着剤層は、ガラス転移温度が－１０℃以上２０℃以下であり、上記粘着テープを６０℃、９０％ＲＨの環境下で１２０時間加熱した際、加熱前後の色差測定において測定されるｂ＊の変化量が２．００以下である粘着テープである。
本開示２は、上記粘着剤組成物における上記（メタ）アクリル共重合体１００質量部に対する上記粘着付与樹脂全体の含有量が２０質量部以下である本開示１の粘着テープである。
本開示３は、上記（メタ）アクリル共重合体は、１－メチルへプチル（メタ）アクリレートに由来する構成単位を有する本開示１又は２の粘着テープである。
本開示４は、上記（メタ）アクリル共重合体は、更に、架橋性官能基を有するモノマーに由来する構成単位を有する本開示３の粘着テープである。
本開示５は、上記架橋性官能基を有するモノマーは、カルボキシ基含有モノマー及び水酸基含有モノマーからなる群より選択される少なくとも１種を含む本開示４の粘着テープである。
本開示６は、上記（メタ）アクリル共重合体は、上記架橋性官能基を有するモノマーに由来する構成単位の含有割合が０．０１質量％以上２０質量％未満である本開示４又は５の粘着テープである。
本開示７は、上記（メタ）アクリル共重合体は、更に、ｎ－ヘプチル（メタ）アクリレートに由来する構成単位を有する本開示３、４、５又は６の粘着テープである。
本開示８は、上記（メタ）アクリル共重合体は、更に、エポキシ基及びオキセタニル基以外の環状エーテル構造を有するモノマー、並びに、非環状エーテル構造を有するモノマーからなる群より選択される少なくとも１種の非架橋性エーテル構造を有するモノマーに由来する構成単位を有する本開示３、４、５、６又は７の粘着テープである。
本開示９は、上記（メタ）アクリル共重合体は、上記非架橋性エーテル構造を有するモノマーに由来する構成単位の含有割合が０質量％超５０質量％以下である本開示８の粘着テープである。
本開示１０は、上記（メタ）アクリル共重合体は、重量平均分子量が７０万以上１５０万以下である本開示１、２、３、４、５、６、７、８又は９の粘着テープである。
本開示１１は、上記粘着剤組成物は、更に、架橋剤を含有する本開示１、２、３、４、５、６、７、８、９又は１０の粘着テープである。
本開示１２は、上記架橋剤は、イソシアネート系架橋剤及びエポキシ系架橋剤からなる群より選択される少なくとも１種を含む本開示１１の粘着テープである。
本開示１３は、上記架橋剤は、上記イソシアネート系架橋剤と上記エポキシ系架橋剤とを含む本開示１２の粘着テープである。
本開示１４は、ポリカーボネート基板に対する１８０°引きはがし粘着力が１０Ｎ／２５ｍｍ以上である本開示１、２、３、４、５、６、７、８、９、１０、１１、１２又は１３の粘着テープである。
本開示１５は、電子機器部品又は車載部品の固定に用いられる本開示１、２、３、４、５、６、７、８、９、１０、１１、１２、１３又は１４の粘着テープである。
以下に本発明を詳述する。
【０００７】
本発明者らは、粘着テープの有する粘着剤層のガラス転移温度を特定の範囲に調整し、かつ、粘着テープを６０℃、９０％ＲＨの環境下で１２０時間加熱した際、加熱前後の色差測定において測定されるｂ＊の変化量を特定値以下となるようにすることを検討した。その結果、被着体への密着性に優れ、かつ、高温高湿環境に曝した場合でも色調保持性に優れる粘着テープを得ることができることを見出し、本発明を完成させるに至った。
【０００８】
本発明の粘着テープは、粘着テープを６０℃、９０％ＲＨの環境下で１２０時間加熱した際、加熱前後の色差測定において測定されるｂ＊の変化量（以下、「Δｂ＊」ともいう）が２．００以下である。上記Δｂ＊が２．００以下であることにより、本発明の粘着テープは、高温高湿環境に曝した場合でも色調保持性に優れるものとなる。上記Δｂ＊の好ましい上限は１．５０、より好ましい上限は１．００である。
また、上記Δｂ＊は０、即ち、加熱前後においてｂ＊に変化がないことが最も好ましい。
なお、上記Δｂ＊は、以下の方法により測定することができる。
即ち、まず、幅５２ｍｍ、長さ７６ｍｍ、厚み１ｍｍのガラス板を用意し、ガラス板と同じ幅及び長さに裁断した粘着テープの片面にガラス板を貼り合わせ、もう一方の面の離型ＰＥＴフィルムを剥がして試験片を作製する。粘着テープが基材の片面のみに粘着剤層を有する場合は、粘着テープの粘着剤層側の面に１枚のガラス板を貼り合わせ、試験片を作製する。次いで、得られた試験片について、常温（２０℃以上２５℃以下）において、分光色測計を用いてｂ＊（加熱前のｂ＊）を測定する。また、同じ幅及び長さに裁断した粘着テープを６０℃、９０％ＲＨの恒温恒湿オーブンに入れて１２０時間加熱する。加熱後の粘着テープを用いて、同様にして試験片を作製し、常温（２０℃以上２５℃以下）において、分光色測計を用いてｂ＊（加熱後のｂ＊）を測定する。加熱前のｂ＊の値と加熱後のｂ＊の値との絶対差として、上記Δｂ＊を求めることができる。上記分光色測計としては、例えば、ＣＭ－３７００Ｄ（コニカミノルタ社製）等が挙げられる。
【０００９】
また、本発明の粘着テープは、粘着テープを６０℃、９０％ＲＨの環境下で１２０時間加熱した際、加熱前のｂ＊及び加熱後のｂ＊がいずれも２．５０以下であることが好ましい。上記加熱前のｂ＊及び上記加熱後のｂ＊がいずれも２．５０以下であることにより、本発明の粘着テープは、ＬＥＤバックライト等を貼り合わせる用途により好適に用いることができるものとなる。上記加熱前のｂ＊及び上記加熱後のｂ＊は、いずれも２．００以下であることがより好ましい。
上記加熱前のｂ＊及び上記加熱後のｂ＊の好ましい下限は特にないが、実質的な下限は－１．００である。
なお、上記加熱前のｂ＊及び上記加熱後のｂ＊は、上述した方法により測定することができる。
【００１０】
本発明の粘着テープは、粘着剤組成物を用いて形成される粘着剤層を有する。
上記粘着剤層は、ガラス転移温度の下限が－１０℃、上限が２０℃である。上記粘着剤層のガラス転移温度が－１０℃以上であることにより、耐熱性が高く、バルクの凝集力も高くなるため、接着力の保持性能や高温耐反発性に優れるものとなる。上記粘着剤層のガラス転移温度が２０℃以下であることにより、界面に対する接着性に優れるものとなる。即ち、上記粘着剤層のガラス転移温度が上記範囲であることにより、本発明の粘着テープは、被着体への密着性に優れるものとなる。上記粘着剤層のガラス転移温度の好ましい下限は－８℃、好ましい上限は１７℃であり、より好ましい下限は－５℃、より好ましい上限は１５℃である。
なお、本明細書において上記「ガラス転移温度」は、動的粘弾性測定により得られる損失正接（ｔａｎδ）の極大のうち、ミクロブラウン運動に起因する極大が現れる温度を意味する。
上記粘着剤層のガラス転移温度の測定で行う動的粘弾性測定としては、例えば、次の方法を採用することができる。
即ち、まず、上記粘着剤層を重ね合わせて厚み１ｍｍ程度の積層体を作製し、幅６ｍｍ、長さ１０ｍｍに裁断して試験片を得る。次いで、得られた試験片について、動的粘弾性測定装置を用い、せん断モードにて、窒素雰囲気下、測定温度－４０℃～１４０℃、昇温速度５℃／ｍｉｎ、周波数１Ｈｚ、ひずみ０．０８％の条件で動的粘弾性測定を行う。上記動的粘弾性測定装置としては、例えば、ＤＶＡ－２００（アイティー計測制御社製）等が挙げられる。
（【００１１】以降は省略されています）

関連特許
