公開番号2025178083
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024225319,2024092158
出願日2024-12-20,2024-05-22
発明の名称ポリビニルアセタール樹脂
出願人積水化学工業株式会社
代理人弁理士法人WisePlus
主分類C08F 16/38 20060101AFI20251128BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】エタノールの割合が多い溶媒を使用した場合でも粘度変化が少なく、耐シートアタック性に優れるポリビニルアセタール樹脂、及び、該ポリビニルアセタール樹脂を用いたセラミックグリーンシート用スラリー、セラミックグリーンシート及び積層セラミックコンデンサを提供する。
【解決手段】示差屈折率検出器を用いたGPC測定における、移動相にTHFを使用して得られる重量平均分子量Mw(THF)及び数平均分子量Mn(THF)と、移動相にNMPを使用して得られる重量平均分子量Mw(NMP)及び数平均分子量Mn(NMP)とを用いて、下記式(1)から算出される分子量分布差が0.01以上0.45以下であり、かつ、¹³C-NMR測定によって得られる、特定の2連子のピーク積分値の割合が0.30以上0.36以下である、ポリビニルアセタール樹脂。[Mw(THF)/Mn(THF)]-[Mw(NMP)/Mn(NMP)](1)
【選択図】なし
特許請求の範囲【請求項１】
示差屈折率検出器を用いたＧＰＣ測定における、移動相にＴＨＦを使用して得られる重量平均分子量Ｍｗ（ＴＨＦ）及び数平均分子量Ｍｎ（ＴＨＦ）と、移動相にＮＭＰを使用して得られる重量平均分子量Ｍｗ（ＮＭＰ）及び数平均分子量Ｍｎ（ＮＭＰ）とを用いて、下記式（１）から算出される分子量分布差が０．０１以上０．４５以下であり、かつ、
１３

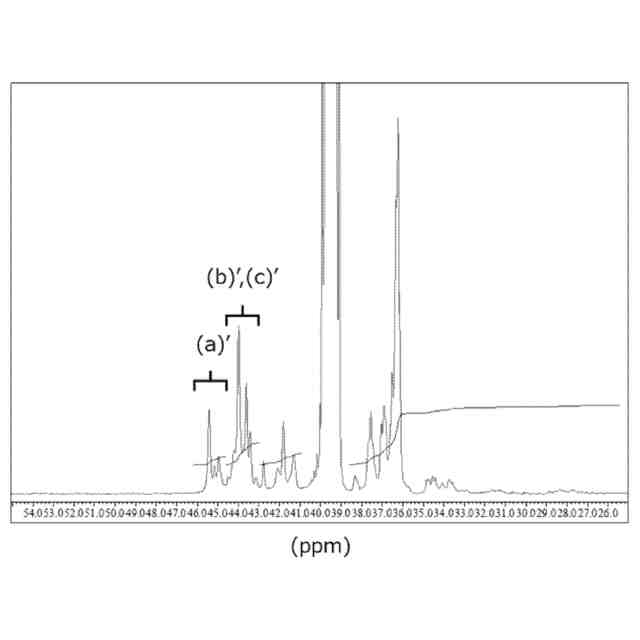

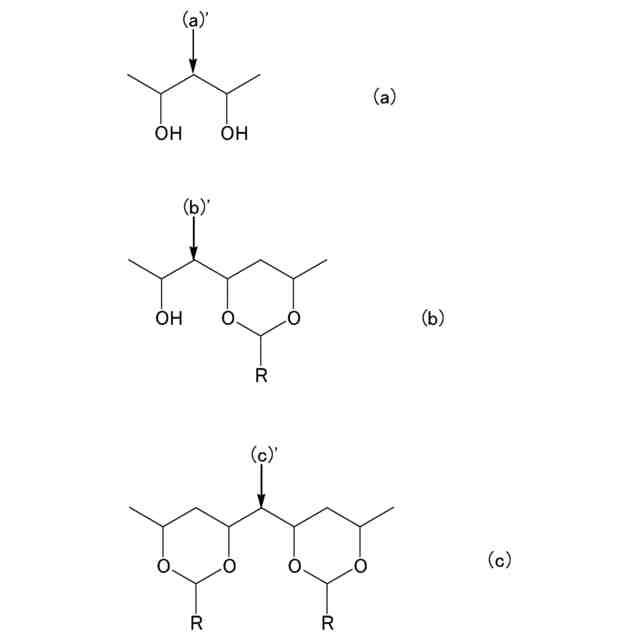

Ｃ－ＮＭＲ（核磁気共鳴）測定によって得られる、下記式（ｂ）及び下記式（ｃ）で表される２連子の（ｂ）’及び（ｃ）’に示すメチレンＣ原子のピーク積分値の合計に対する下記式（ａ）で表される２連子の（ａ）’に示すメチレンＣ原子のピーク積分値の割合が０．３０以上０．３６以下である、ポリビニルアセタール樹脂。
［Ｍｗ（ＴＨＦ）／Ｍｎ（ＴＨＦ）］－［Ｍｗ（ＮＭＰ）／Ｍｎ（ＮＭＰ）］（１）
JPEG
160
156
式（ｂ）及び式（ｃ）におけるＲは、それぞれ独立して、水素又は炭素数１以上２０以下の炭化水素基である。
続きを表示（約 400 文字）【請求項２】
水酸基量が２８モル％以上３５モル％以下である、請求項１記載のポリビニルアセタール樹脂。
【請求項３】
重量平均分子量Ｍｗ（ＴＨＦ）が２００，０００以上５００，０００以下である、請求項１又は２記載のポリビニルアセタール樹脂。
【請求項４】
重量平均分子量Ｍｗ（ＮＭＰ）が２７０，０００以上である、請求項１又は２記載のポリビニルアセタール樹脂。
【請求項５】
請求項１又は２に記載のポリビニルアセタール樹脂と、有機溶剤と、セラミック粉末とを含有する、セラミックグリーンシート用スラリー。
【請求項６】
請求項５に記載のセラミックグリーンシート用スラリーを用いてなる、セラミックグリーンシート。
【請求項７】
請求項６に記載のセラミックグリーンシートを用いて得られる、積層セラミックコンデンサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリビニルアセタール樹脂、セラミックグリーンシート用スラリー、セラミックグリーンシート及び積層セラミックコンデンサに関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
近年、種々の電子機器に搭載される電子部品の小型化、積層化が進んでおり、多層回路基板、積層コイル、積層セラミックコンデンサ等の積層型電子部品が広く使用されている。
なかでも、積層セラミックコンデンサは、一般に次のような工程を経て製造されている。
まず、ポリビニルブチラール樹脂やポリ（メタ）アクリル酸エステル系樹脂等のバインダー樹脂を有機溶剤に溶解した溶液に可塑剤、分散剤等を添加した後、セラミック原料粉末を加え、ビーズミル、ボールミル等の混合装置により均一に混合し、脱泡後に一定粘度を有するセラミックスラリー組成物を得る。このスラリー組成物をドクターブレード、リバースロールコーター等を用いて、離型処理したポリエチレンテレフタレートフィルム、又はＳＵＳプレート等の支持体面に流延して、これを加熱等により、溶剤等の揮発分を溜去させた後、支持体から剥離してセラミックグリーンシートを得る。
次に、得られたセラミックグリーンシート上に、内部電極となる導電ペーストをスクリーン印刷により塗布したものを交互に複数枚積み重ね、加熱圧着して積層体を作製する。その後、積層体中に含まれるバインダー樹脂成分等を熱分解して除去する処理、いわゆる脱脂処理を行い、焼成して得られるセラミック焼結体の端面に外部電極を焼結する工程を経て積層セラミックコンデンサが得られる。
【０００３】
例えば、特許文献１には、セラミック・バインダーとして好適なポリビニルアセタール樹脂として、所定の重合度、ビニルエステル単位の含有率、アセタール化度を有し、アセトアルデヒドによりアセタール化された部分とブチルアルデヒドによってアセタール化された部分とのモル比が所定の範囲であるポリビニルアセタール樹脂が記載されている。
また、特許文献２には、所定の重合度、ビニルエステル単位の含有率、アセタール化度を有し、特定の構成単位を有するポリビニルアセタール樹脂が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－２３６３０４号公報
国際公開第２０１２／０２３５１７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ポリビニルアセタール樹脂は、エタノールとトルエンの混合溶剤に良好な溶解性を示す観点からも、積層セラミックコンデンサ用セラミックスラリーのバインダーに幅広く使用されている。しかしながら、トルエンはその有害性により環境への規制が存在することに加え、エタノールに比べて沸点が高く、溶剤乾燥に必要なエネルギーが大きい。そのため、エタノールの割合が多い溶媒でも良好な溶解性を示すバインダーが求められている。その一方で、誘電層のバインダーが電極層に溶出することで発生する、シートアタックの問題もある。
【０００６】
本発明は、エタノールの割合が多い溶媒を使用した場合でも粘度変化が少なく、耐シートアタック性に優れるポリビニルアセタール樹脂、及び、該ポリビニルアセタール樹脂を用いたセラミックグリーンシート用スラリー、セラミックグリーンシート及び積層セラミックコンデンサを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示１は、示差屈折率検出器を用いたＧＰＣ測定における、移動相にＴＨＦを使用して得られる重量平均分子量Ｍｗ（ＴＨＦ）及び数平均分子量Ｍｎ（ＴＨＦ）と、移動相にＮＭＰを使用して得られる重量平均分子量Ｍｗ（ＮＭＰ）及び数平均分子量Ｍｎ（ＮＭＰ）とを用いて、下記式（１）から算出される分子量分布差が０．５以下であり、かつ、
１３

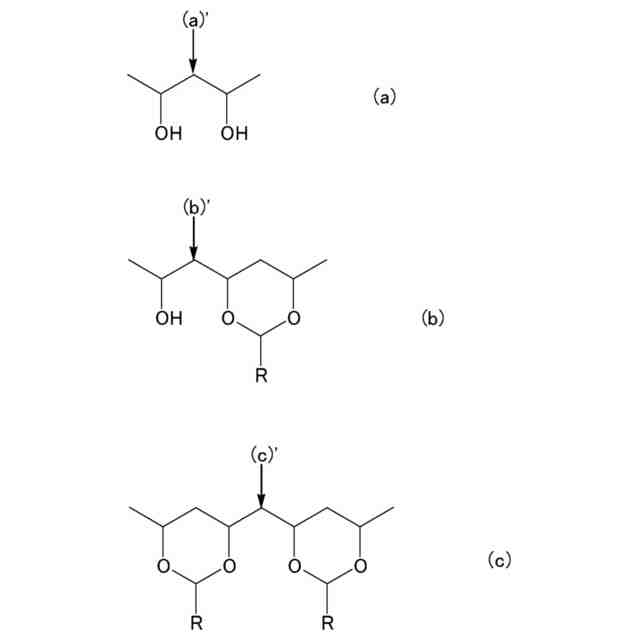

Ｃ－ＮＭＲ（核磁気共鳴）測定によって得られる、下記式（ｂ）及び下記式（ｃ）で表される２連子の（ｂ）’及び（ｃ）’に示すメチレンＣ原子のピーク積分値の合計に対する下記式（ａ）で表される２連子の（ａ）’に示すメチレンＣ原子のピーク積分値の割合が０．２９以上０．３７以下である、ポリビニルアセタール樹脂である。
［Ｍｗ（ＴＨＦ）／Ｍｎ（ＴＨＦ）］－［Ｍｗ（ＮＭＰ）／Ｍｎ（ＮＭＰ）］（１）
JPEG
160
156
式（ｂ）及び式（ｃ）におけるＲは、それぞれ独立して、水素又は炭素数１以上２０以下の炭化水素基である。
本開示２は、水酸基量が２８モル％以上３５モル％以下である、本開示１記載のポリビニルアセタール樹脂である。
本開示３は、重量平均分子量Ｍｗ（ＴＨＦ）が２００，０００以上５００，０００以下である、本開示１又は２記載のポリビニルアセタール樹脂である。
本開示４は、重量平均分子量Ｍｗ（ＮＭＰ）が２７０，０００以上である、本開示１又は２記載のポリビニルアセタール樹脂である。
本開示５は、本開示１又は２に記載のポリビニルアセタール樹脂と、有機溶剤と、セラミック粉末とを含有する、セラミックグリーンシート用スラリーである。
本開示６は、本開示５に記載のセラミックグリーンシート用スラリーを用いてなる、セラミックグリーンシートである。
本開示７は、本開示６に記載のセラミックグリーンシートを用いて得られる、積層セラミックコンデンサである。
以下に本発明を詳述する。
【０００８】
本発明者らは、鋭意検討の結果、溶媒を変更して測定した重量平均分子量及び数平均分子量が所定の関係を満たし、かつ、
１３
Ｃ－ＮＭＲで測定した上記式（ｂ）及び上記式（ｃ）で表される２連子の（ｂ）’及び（ｃ）’に示すメチレンＣ原子のピーク積分値の合計に対する上記式（ａ）で表される２連子の（ａ）’に示すメチレンＣ原子のピーク積分値の割合（水酸基を有する構成単位の２連鎖からなる２連子のピーク積分値の割合）が所定の範囲内であるポリビニルアセタール樹脂は、エタノールの割合が多い溶媒を使用した場合でも粘度変化が少なく、耐シートアタック性に優れるものとすることができ、信頼性に優れた積層セラミックコンデンサを作製できることを見出し、本発明を完成させるに至った。
【０００９】
本発明のポリビニルアセタール樹脂は、移動相にＴＨＦを使用して得られる重量平均分子量Ｍｗ（ＴＨＦ）及び数平均分子量Ｍｎ（ＴＨＦ）と、移動相にＮＭＰを使用して得られる重量平均分子量Ｍｗ（ＮＭＰ）及び数平均分子量Ｍｎ（ＮＭＰ）とを用いて、下記式（１）から算出される分子量分布差が０．５以下である。
［Ｍｗ（ＴＨＦ）／Ｍｎ（ＴＨＦ）］－［Ｍｗ（ＮＭＰ）／Ｍｎ（ＮＭＰ）］（１）
上記範囲内とすることで、エタノールの割合が多い溶媒を使用した場合でも粘度変化が少ないものとすることができる。
上記分子量分布差は、０．４８以下であることが好ましく、０．４５以下であることがより好ましい。また、上記分子量分布差は、０．００１以上であることが好ましく、０．０１以上であることがより好ましい。
本発明において、分子量分布差は、水素結合量が少ないことの指標となる。
上記分子量分布差は、移動相としてテトラヒドロフランを用い、検出器として示差屈折率検出器を用いたゲル浸透クロマトグラフィー（ＧＰＣ）測定により、重量平均分子量Ｍｗ（ＴＨＦ）及び数平均分子量Ｍｎ（ＴＨＦ）を測定した後、移動相としてＮ－メチルピロリドンを用い、検出器として示差屈折率検出器を用いたＧＰＣ測定により、重量平均分子量Ｍｗ（ＮＭＰ）及び数平均分子量Ｍｎ（ＮＭＰ）を測定し、［Ｍｗ（ＴＨＦ）／Ｍｎ（ＴＨＦ）］－［Ｍｗ（ＮＭＰ）／Ｍｎ（ＮＭＰ）］を計算することで算出することができる。
【００１０】
本発明のポリビニルアセタール樹脂のｚ平均分子量Ｍｚ（ＴＨＦ）は、３００,０００以上２,０００,０００以下であることが好ましい。上記範囲内とすることで、得られるセラミックグリーンシートの耐シートアタック性を保持することができる。上記Ｍｚ（ＴＨＦ）は、４００,０００以上であることがより好ましく、１,２００,０００以下であることがより好ましい。
（【００１１】以降は省略されています）
