公開番号2025158472
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061039
出願日2024-04-04
発明の名称配管構造及びプレハブ配管
出願人積水化学工業株式会社,シーケー金属株式会社
代理人個人,個人,個人,個人
主分類F16L 23/02 20060101AFI20251009BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】過度に大型化することなくシール性能を安定的に確保可能な配管構造及びプレハブ配管の提供。

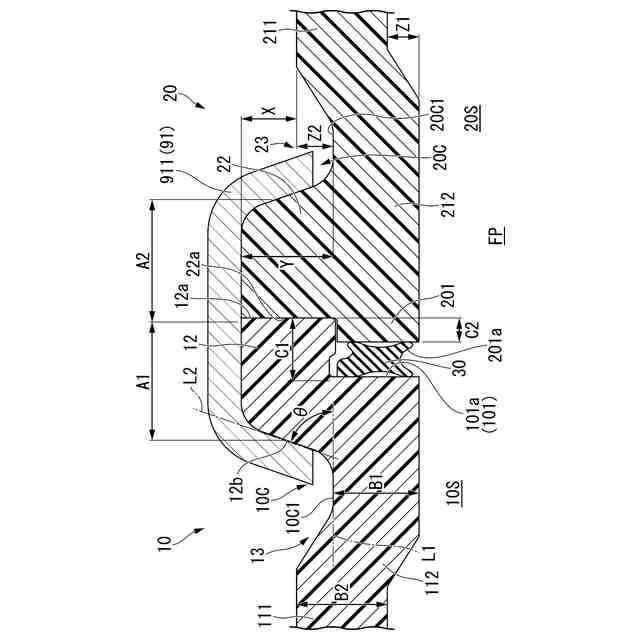

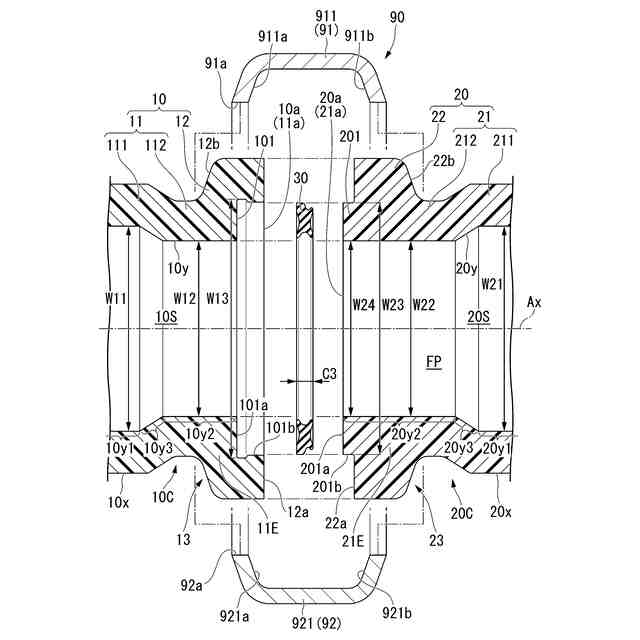

【解決手段】シール部材30が、第1係合部13の開口部11aの周方向に形成された閉環状の凹条部101に収容され、内周側が、第1配管部材10及び第2配管部材20内の流路FPに露出しており、第1膨出部12が、第1突き合わせ面12aとは反対側に第1テーパ面12bを有し、第2膨出部22が、第2突き合わせ面22aとは反対側に第2テーパ面22bを有し、接合部材90は、第1テーパ面12bに当接する第1当接テーパ面911a,921aと第2テーパ面22bに当接する第2当接テーパ面911b,921bとをそれぞれが有する複数の分割部材91,92が管軸方向に対し垂直方向に延びる固定具で連結される。
【選択図】図2
特許請求の範囲【請求項１】
両端が開口する管状の第１管状部と、前記第１管状部の一端に設けられた第１膨出部と、を有し、前記第１管状部の前記一端と前記第１膨出部とがポリオレフィン系樹脂で形成された第１係合部を構成する第１配管部材と、
両端が開口する管状の第２管状部と、前記第２管状部の一端に設けられた第２膨出部と、を有し、前記第２管状部の前記一端と前記第２膨出部とがポリオレフィン系樹脂で形成された第２係合部を構成するとともに、前記第２係合部が前記第１係合部に連結される第２配管部材と、
前記第１係合部と前記第２係合部との連結箇所において、前記第１係合部と前記第２係合部とに液密に挟持される閉環状のシール部材と、
前記連結箇所において、前記第１膨出部と前記第２膨出部とを外周側から包囲し固定する閉環状の接合部材と、を備え、
前記第１係合部は、前記第２係合部と対向する第１突き合わせ面と、前記第２係合部と対向し前記第１管状部の開口部の周方向に形成された閉環状の凹条部とを有し、
前記第２係合部は、前記第１係合部と対向し前記第１突き合わせ面に突き合わせられる第２突き合わせ面を有し、
前記シール部材は、前記凹条部に収容され、内周側が、前記第１配管部材及び前記第２配管部材内の流路に露出しており、
前記第１膨出部は、前記第１突き合わせ面とは反対側に第１テーパ面を有し、
前記第２膨出部は、前記第２突き合わせ面とは反対側に第２テーパ面を有し、
前記接合部材は、前記第１テーパ面に当接する第１当接テーパ面と前記第２テーパ面に当接する第２当接テーパ面とをそれぞれが有する複数の分割部材が管軸方向に対し垂直方向に延びる固定具で連結されることにより、前記第１突き合わせ面と前記第２突き合わせ面とを密着させるとともに、前記シール部材を前記凹条部と前記第２係合部とに挟持させる配管構造。
続きを表示（約 510 文字）【請求項２】
前記第２係合部は、前記第１係合部と対向し前記第２管状部の開口部の周方向に形成され、前記凹条部に嵌合する閉環状の凸条部を有し、
前記シール部材は、前記凸条部と前記凹条部とに挟持される請求項１に記載の配管構造。
【請求項３】
前記第１係合部の前記第１突き合わせ面及び前記凹条部を形成する第１金属板と、
前記第２係合部の前記第２突き合わせ面及び前記凸条部を形成する第２金属板と、
を有する請求項２に記載の配管構造。
【請求項４】
前記第１係合部は、前記第１管状部の外周面に前記第１膨出部と隣り合い周方向に形成された第１凹部を有し、
前記第２係合部は、前記第２管状部の外周面に前記第２膨出部と隣り合い周方向に形成された第２凹部を有し、
前記接合部材の内周側端部は、前記第１凹部及び前記第２凹部に挿入される請求項１に記載の配管構造。
【請求項５】
請求項１から４いずれか１項に記載の配管構造を有し、
前記第１管状部の他端及び前記第２管状部の他端の少なくとも一方に、樹脂材料で形成された継手が接続されているプレハブ配管。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配管構造及びプレハブ配管に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、内部に流体を流動させる配管として、樹脂製の配管部材が用いられている。このような配管部材同士を連結する構造として、配管部材の端部にそれぞれ設けられたフランジを対向させ、フランジ間にパッキン（シール部材）を挟持させた状態で互いのフランジ同士を係合させる配管構造が知られている（例えば、特許文献１参照）。配管構造の用途としては、給水用、給湯用、排水用、空調用、ガス用、燃料用の配管が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２５０４０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の配管構造では、連結した配管に外力（例えば曲げ応力）が加わった場合、配管部材同士の接続部であるフランジの近傍に応力が集中しやすい。また、樹脂製の配管部材は、金属製の配管部材と比べ、気温変化による熱膨張、熱収縮の影響が大きく、接続部に応力が加わりやすい。このように接続部に応力が加わると、フランジ間が離れ漏水するおそれがある。
【０００５】
そこで、上記配管構造では、金属配管に用いられるシール部材と比べ相対的に大きなシール部材を用い、漏水を抑制していた。
【０００６】
しかし、大きいシール部材を用いてシール性能を向上しようとする場合、シール部材の大きさに合わせて、配管部材が有するフランジも大きくする必要がある。そのため、配管部材の最外寸が大きくなり、施工しにくくなるという課題が生じる。
【０００７】
さらに、大きいシール部材を用いた場合、シール部材を圧縮しシール性能を生み出すための締付トルクも相対的に大きくなる。そのため、配管構造の組み立て時の作業効率が低下するおそれがある。
【０００８】
本発明はこのような事情に鑑みてなされたものであって、過度に大型化することなくシール性能を安定的に確保可能な配管構造を提供することを目的とする。また、このような配管構造を備えたプレハブ配管を提供することを合わせて目的とする。
【課題を解決するための手段】
【０００９】
上記の課題を解決するため、本発明の一態様は、以下の態様を包含する。
【００１０】
［１］両端が開口する管状の第１管状部と、前記第１管状部の一端に設けられた第１膨出部と、を有し、前記第１管状部の前記一端と前記第１膨出部とがポリオレフィン系樹脂で形成された第１係合部を構成する第１配管部材と、両端が開口する管状の第２管状部と、前記第２管状部の一端に設けられた第２膨出部と、を有し、前記第２管状部の前記一端と前記第２膨出部とがポリオレフィン系樹脂で形成された第２係合部を構成するとともに、前記第２係合部が前記第１係合部に連結される第２配管部材と、前記第１係合部と前記第２係合部との連結箇所において、前記第１係合部と前記第２係合部とに液密に挟持される閉環状のシール部材と、前記連結箇所において、前記第１膨出部と前記第２膨出部とを外周側から包囲し固定する閉環状の接合部材と、を備え、前記第１係合部は、前記第２係合部と対向する第１突き合わせ面と、前記第２係合部と対向し前記第１管状部の開口部の周方向に形成された閉環状の凹条部とを有し、前記第２係合部は、前記第１係合部と対向し前記第１突き合わせ面に突き合わせられる第２突き合わせ面を有し、前記シール部材は、前記凹条部に収容され、内周側が、前記第１配管部材及び前記第２配管部材内の流路に露出しており、前記第１膨出部は、前記第１突き合わせ面とは反対側に第１テーパ面を有し、前記第２膨出部は、前記第２突き合わせ面とは反対側に第２テーパ面を有し、前記接合部材は、前記第１テーパ面に当接する第１当接テーパ面と前記第２テーパ面に当接する第２当接テーパ面とをそれぞれが有する複数の分割部材が管軸方向に対し垂直方向に延びる固定具で連結されることにより、前記第１突き合わせ面と前記第２突き合わせ面とを密着させるとともに、前記シール部材を前記凹条部と前記第２係合部とに挟持させる配管構造。
（【００１１】以降は省略されています）
