公開番号2025156268
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025059855
出願日2025-03-31
発明の名称集合継手
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類E03C 1/12 20060101AFI20251002BHJP(上水;下水)
要約【課題】液体により発生する騒音を低減させた集合継手を提供する。

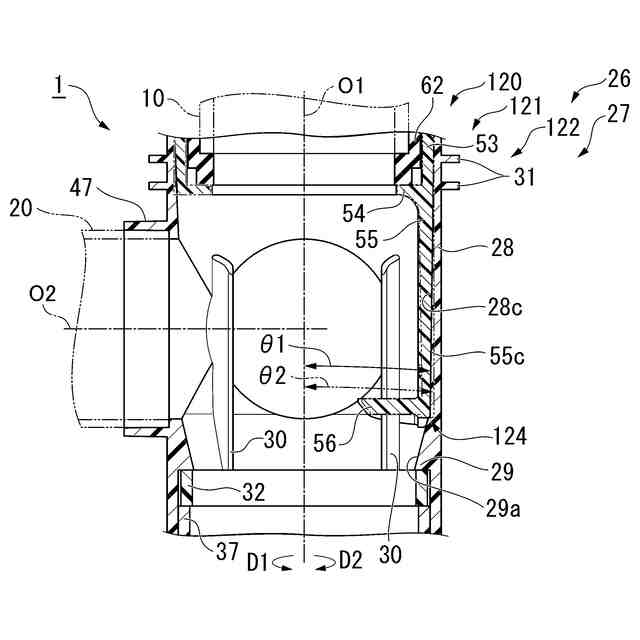

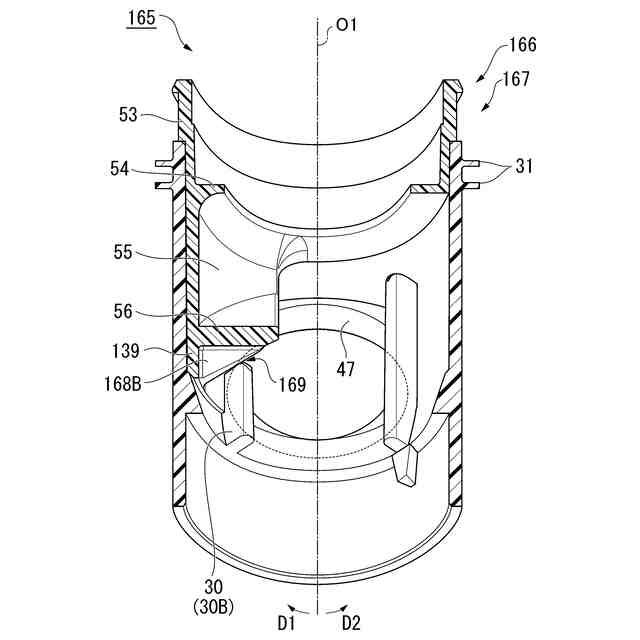

【解決手段】集合継手120は、自身の軸線O1が上下方向に沿うように配置された継手本体26と、継手本体26の内周面上に配置される羽根支持部55、及び羽根支持部55から径方向内側に向かって突出する旋回羽根56を有する羽根ユニット121と、少なくとも羽根支持部55に設けられ、羽根支持部55の振動を低減させる振動低減部124と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
自身の軸線が上下方向に沿うように配置された継手本体と、
前記継手本体の内周面上に配置される羽根支持部、及び前記羽根支持部から径方向内側に向かって突出する旋回羽根を有する羽根ユニットと、
少なくとも前記羽根支持部に設けられ、前記羽根支持部の振動を低減させる振動低減部と、
を備える、集合継手。
続きを表示（約 890 文字）【請求項２】
前記振動低減部は、前記継手本体及び前記羽根支持部に設けられ、前記継手本体及び前記羽根支持部を締嵌めにより互いに固定する、請求項１に記載の集合継手。
【請求項３】
前記振動低減部は、前記継手本体及び前記羽根支持部を、前記径方向の前記締嵌めにより互いに固定する、請求項２に記載の集合継手。
【請求項４】
前記振動低減部は、前記継手本体及び前記羽根支持部を、前記軸線方向の前記締嵌めにより互いに固定する、請求項２に記載の集合継手。
【請求項５】
前記旋回羽根は、前記羽根支持部における前記軸線方向の端に配置され、
前記羽根ユニットは、前記旋回羽根を挟んで、前記羽根支持部とは前記軸線方向の反対側に配置された第２羽根支持部を有し、
前記継手本体及び前記第２羽根支持部を、接着、嵌合、及び締嵌めの少なくとも一つにより互いに固定する第２振動低減部を備える、請求項２に記載の集合継手。
【請求項６】
前記旋回羽根及び前記第２羽根支持部にそれぞれ接続された第２補強部を備える、請求項５に記載の集合継手。
【請求項７】
前記第２補強部は、自身の厚さ方向が周方向に沿う板状に形成されている、請求項６に記載の集合継手。
【請求項８】
前記振動低減部は、前記羽根支持部に設けられ、前記羽根支持部を補強する、請求項１に記載の集合継手。
【請求項９】
前記羽根ユニットは、前記羽根支持部の端部に接続されるとともに、前記継手本体に装着可能な本体接続部を有し、
前記振動低減部は、前記羽根支持部の周方向の端から、前記羽根支持部から離間するように前記周方向に突出するとともに、前記本体接続部に接続されている、請求項８に記載の集合継手。
【請求項１０】
前記振動低減部を２つ備え、
前記２つの振動低減部は、前記羽根支持部の前記周方向の端から、前記周方向にそれぞれ突出している、請求項９に記載の集合継手。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、集合継手に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、集合継手に旋回羽根を設けるために、個別に形成された継手本体及び羽根ユニットを互いに嵌め合わせて、集合継手を構成することが知られている（例えば、特許文献１参照）。
羽根ユニットは、縦管接続部と、突出部と、羽根支持部と、旋回羽根と、を有する。
【０００３】
縦管接続部の下端部は、継手本体の上端部の内周面に嵌め合わされている。突出部は、縦管接続部の下端部の内周面に、径方向内側に向かって突出するように設けられている。
羽根支持部は、縦管接続部の下端部から下方に向かって延びている。旋回羽根は、羽根支持部の内周面に、径方向内側に向かって突出するように設けられている。
縦管接続部内には、縦管の下端部が配置される。この際に、縦管は、突出部に、突出部の上方から、パッキンを介して係止する。
【０００４】
排水設備から流れ出た排水（液体）は、縦管を通して集合継手内に流れ込む。排水は、旋回羽根に当たり、軸線回りに旋回しながら継手本体内を下方に向かって流れる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－１１２８６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
従来の集合継手では、継手本体と羽根ユニットの縦管接続部とが、接着による接着部により互いに固定されている。この場合、集合継手において排水が主に当たる旋回羽根は、固定される縦管接続部から比較的離間している。このため、旋回羽根等から生じる騒音が大きくなる虞がある。
【０００７】
本発明は、このような問題点に鑑みてなされたものであって、液体により発生する騒音を低減させた集合継手を提供することを目的とする。
【課題を解決するための手段】
【０００８】
前記課題を解決するために、この発明は以下の手段を提案している。
（１）本発明の態様１は、自身の軸線が上下方向に沿うように配置された継手本体と、前記継手本体の内周面上に配置される羽根支持部、及び前記羽根支持部から径方向内側に向かって突出する旋回羽根を有する羽根ユニットと、少なくとも前記羽根支持部に設けられ、前記羽根支持部の振動を低減させる振動低減部と、を備える、集合継手である。
【０００９】
この発明では、例えば、継手本体に接続された縦管を通して継手本体内に流れ込んだ液体が、旋回羽根に当たる。このため、液体を旋回羽根により軸線回りに旋回させながら、継手本体内を下方に向かって流すことができる。
この際に、少なくとも羽根支持部に設けられた振動低減部が、羽根支持部の振動を低減させる。振動低減部は、特許文献１の縦管接続部よりも旋回羽根に近い羽根支持部に設けられるため、騒音が主に生じる旋回羽根の振動をより効果的に低減することができ、液体により発生する騒音を低減させることができる。
このように、本願では、旋回羽根の騒音を低減させるため、旋回羽根の振動を低減させることに着目した。従って、羽根支持部の振動を低減させる振動低減部は、羽根支持部の騒音を低減させる騒音低減部とも言える。
【００１０】
（２）本発明の態様２は、前記振動低減部は、前記継手本体及び前記羽根支持部に設けられ、前記継手本体及び前記羽根支持部を締嵌めにより互いに固定する、（１）に記載の集合継手であってもよい。
この発明では、継手本体及び羽根支持部に設けられた振動低減部により、継手本体及び羽根支持部を締嵌めにより互いに固定することができる。
（【００１１】以降は省略されています）
