特許ウォッチ

公開番号2025168111
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024073250
出願日2024-04-26
発明の名称蛍光体及びその製造方法
出願人学校法人神奈川大学
代理人個人
主分類C09K 11/62 20060101AFI20251030BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】希土類元素を用いずとも蛍光特性を示す新たな蛍光体及びその製造方法を提供すること。
【解決手段】本発明の蛍光体は、少なくともBaとInとを含み、X線回折測定によって測定した回折パターンにおいて、回折ピークが少なくとも、2θ=8.91～9.41°、18.12～18.62°、23.73～24.23°、27.44～27.94°、29.75～30.25°、31.73～32.23°、39.56～40.06°、44.93～45.43°の範囲に現れる結晶構造を有する酸水酸化物を含むものである。

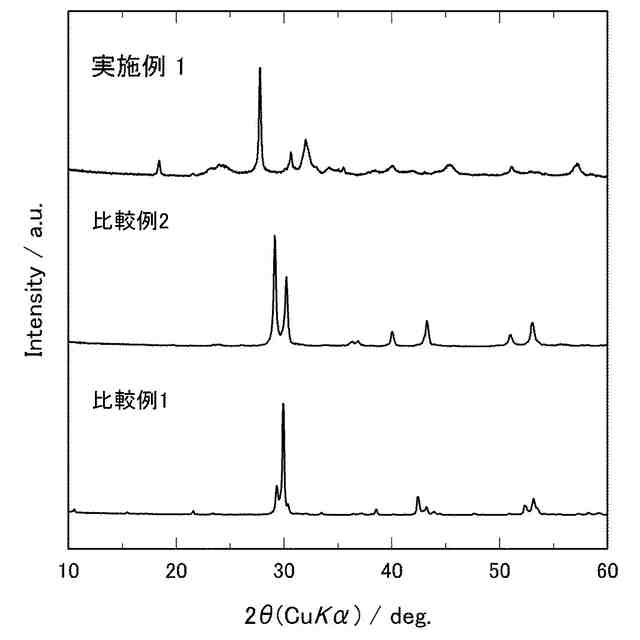

【選択図】図8

特許請求の範囲【請求項１】
少なくともＢａとＩｎとを含み、
Ｘ線回折測定によって測定した回折パターンにおいて、回折ピークが少なくとも、
２θ＝８．９１～９．４１°、１８．１２～１８．６２°、２３．７３～２４．２３°、２７．４４～２７．９４°、２９．７５～３０．２５°、３１．７３～３２．２３°、３９．５６～４０．０６°、４４．９３～４５．４３°
の範囲に現れる結晶構造を有する酸水酸化物を含む、蛍光体。
続きを表示（約 540 文字）【請求項２】

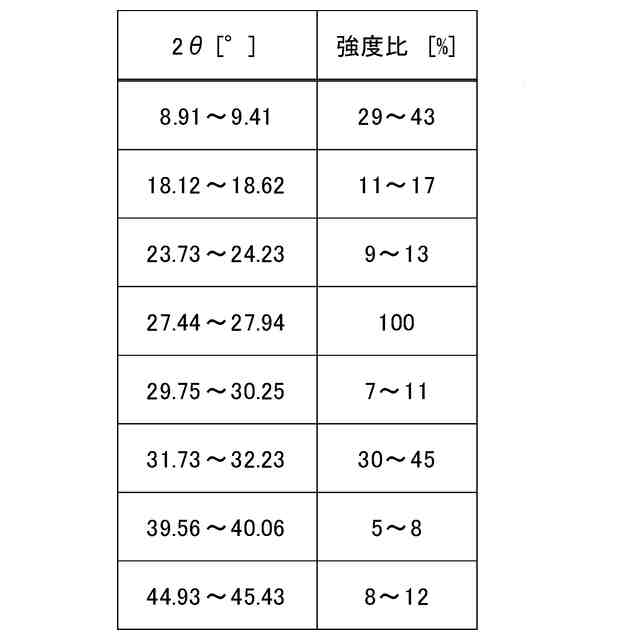

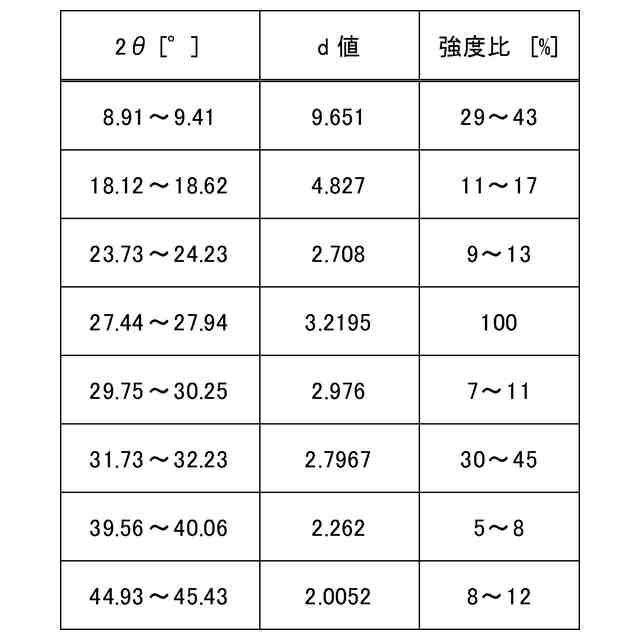

Ｘ線回折測定によって測定した前記酸水酸化物の回折パターンにおいて、２θ＝２７．４４～２７．９４°の範囲に現れる回折ピーク強度を１００％としたときの、それぞれの前記回折ピークが、
２９～４３％（２θ＝８．９１～９．４１°）
１１～１７％（２θ＝１８．１２～１８．６２°）
９～１３％（２θ＝２３．７３～２４．２３°）
７～１１％（２θ＝２９．７５～３０．２５°）
３０～４５％（２θ＝３１．７３～３２．２３°）
５～８％（２θ＝３９．５６～４０．０６°）
８～１２％（２θ＝４４．９３～４５．４３°）
となる強度で現れる結晶構造を有する、請求項１に記載の蛍光体。
【請求項３】
昇温速度１０℃／分で２５℃から６００℃まで昇温したときの質量減が、加熱前の質量に対し、２．７質量％以下である、請求項１又は２に記載の蛍光体。
【請求項４】
Ｂａ及びＩｎを含む複合酸化物又はそのドープ体を、３０体積％以上の水蒸気を含む雰囲気下、３００℃以上で加熱することにより、請求項１又は２に記載の蛍光体を得る、蛍光体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蛍光体及びその製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来の白熱灯や蛍光灯に比べて長寿命、低消費電力等の利点を有する白色ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）照明は、近年、急速に普及している。この白色ＬＥＤ照明は、発光ダイオードと無機蛍光体の組み合わせにより白色発光する仕組みが採用されており、無機蛍光体として従来、希土類系の蛍光体が広く用いられている。
【０００３】
青色を発する蛍光体からの光と、緑色を発する蛍光体からの光と、赤色を発する蛍光体からの光を混合して白色光を得る場合、例えば青色発光用蛍光体にはＢａＭｇＡｌ
１０
Ｏ
１７
：Ｅｕ
２＋
を、緑色発光用蛍光体にはＬａＰＯ
４
：Ｃｅ
３＋
，Ｔｂ
３＋
を、赤色発光用蛍光体にはＹ
２
Ｏ
３
：Ｅｕ
３＋
を用いている。
【０００４】
しかしながら、蛍光体の発光因子として賦活されているＥｕ（ユウロピウム）、セリウム（Ｃｅ）、テルビウム（Ｔｂ）等の希土類元素は、希少かつ高価な元素である。その上、希土類元素の資源は一部の国に集中しているため、供給が不安定となるおそれがあり、今後、価格もさらに高騰する懸念もある。
【０００５】
このため、希土類元素を使用しない希土類元素フリーの蛍光体の開発が進められている。希土類元素を使用しない蛍光体として、例えば特許文献１には、組成式Ｎａ
３
（Ａｌ
１-ｘ
（Ｍｎ，Ｔｉ）
ｘ
）Ｆ
６
（式中、ｘはＭｎ又はＴｉの濃度であり、０＜ｘ≦０．０２である。）で示される希土類フリーの赤色蛍光体が提案されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１６－２１０９８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
白色ＬＥＤを構成するためには、緑色、赤色及び青色の３色の蛍光体を用意する必要がある。また、照明機器等には様々の色の需要がある。このように、様々な色に発光する希土類元素フリーの蛍光体の需要が高まっている。
【０００８】
本発明は、以上の実情に鑑みてなされたものであり、希土類元素を用いずとも蛍光特性を示す新たな蛍光体及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】

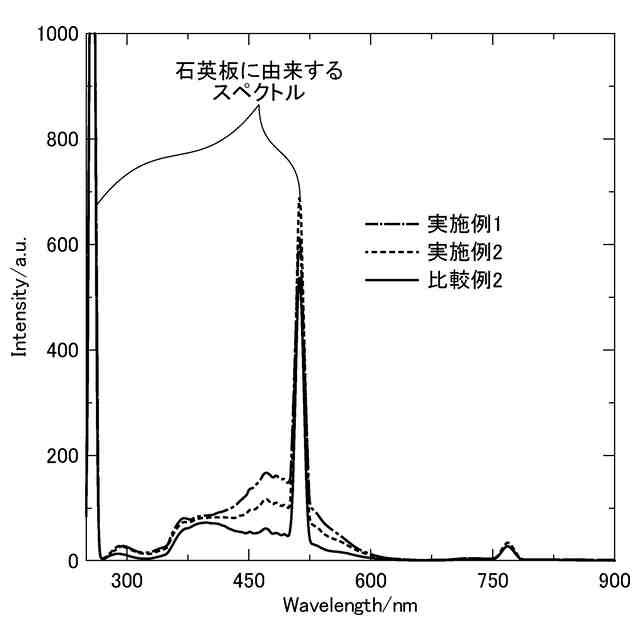

本発明者らは、上述した課題を解決すべく鋭意検討を重ねた。その結果、少なくともＢａとＩｎとを含み、Ｘ線回折測定によって測定した回折パターンにおいて、回折ピークが少なくとも、２θ＝８．９１～９．４１°、１８．１２～１８．６２°、２３．７３～２４．２３°、２７．４４～２７．９４°、２９．７５～３０．２５°、３１．７３～３２．２３°、３９．５６～４０．０６°、４４．９３～４５．４３°の範囲に現れる結晶構造を有する酸水酸化物は、驚くべきことに希土類元素を用いずとも蛍光特性を示すことを見出し、本発明を完成するに至った。具体的に、本発明は以下のものを提供する。
【００１０】
（１）少なくともＢａとＩｎとを含み、
Ｘ線回折測定によって測定した回折パターンにおいて、回折ピークが少なくとも、
２θ＝８．９１～９．４１°、１８．１２～１８．６２°、２３．７３～２４．２３°、２７．４４～２７．９４°、２９．７５～３０．２５°、３１．７３～３２．２３°、３９．５６～４０．０６°、４４．９３～４５．４３°
の範囲に現れる結晶構造を有する酸水酸化物を含む、蛍光体。
（【００１１】以降は省略されています）

関連特許
