公開番号2025062318
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171293
出願日2023-10-02
発明の名称座屈拘束ブレース
出願人学校法人神奈川大学,大和ハウス工業株式会社
代理人個人
主分類E04B 1/58 20060101AFI20250407BHJP(建築物)
要約【課題】建物に装着された座屈拘束ブレースが荷重を受けた際に収容凹部の近傍箇所の硬化部材に亀裂が生じることを抑制する。

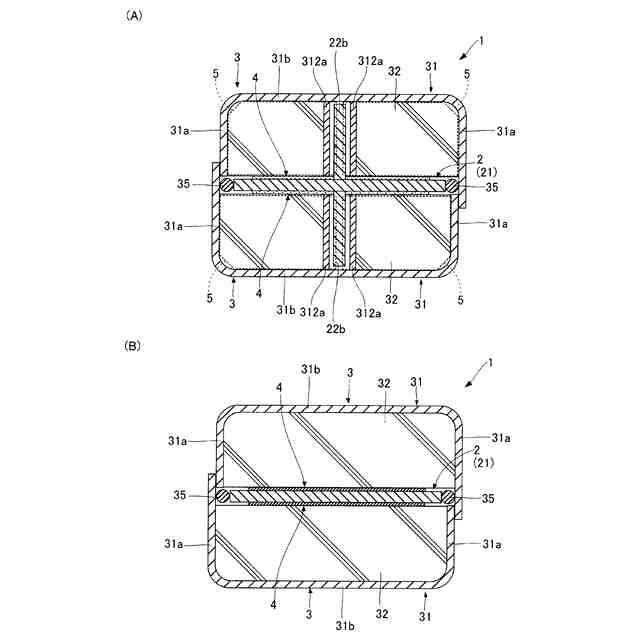

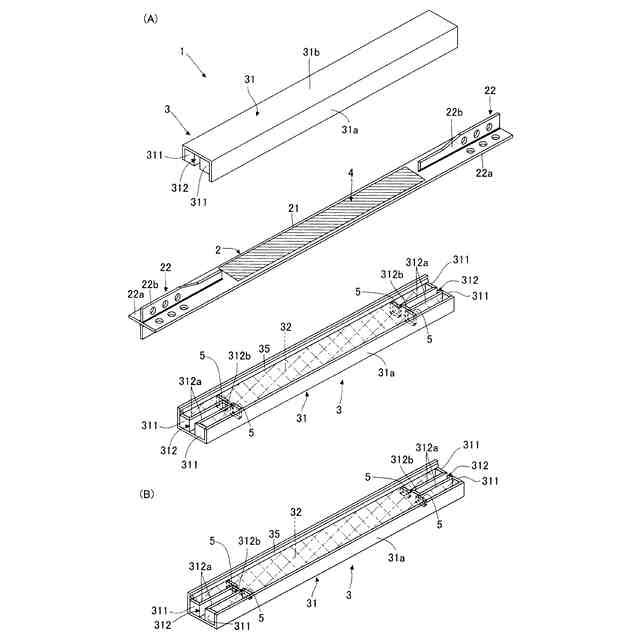

【解決手段】座屈拘束ブレース1は、板状体21の長辺方向の両端に当該板状体21に交差配置で板片部22bが固定された芯材2と、板状体21の弱軸方向に直交する各面に対向して配置される拘束材3と、を備える。拘束材3は、対向する対向面部、対向面部31a間で芯材2の位置する側に形成された開口、および板片部22bの内端側を収容するように当該板片部22bに対面する一対の立壁部312aによる収容凹部312を有する箱状部材31と、この箱状部材31内に充填されて硬化した硬化部材32と、収容凹部312の奥端側の箇所と対向面部31aの内側面との間に位置し、対向面部31aと立壁部312aと端壁部311とによって硬化部材32を囲む囲い板5と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
板状体の長辺方向の両端に当該板状体に交差配置で上記長辺方向に延びる板片部が固定された芯材と、上記板状体の弱軸方向に直交する各面に対向して配置される拘束材と、を備える座屈拘束ブレースであって、
上記拘束材は、
対向する対向面部、上記対向面部を繋ぐ繋ぎ面部および上記対向面部間で上記芯材の位置する側に開口を有する溝形体と、上記板片部の内端側を収容するように当該板片部に対面する一対の立壁部および上記一対の立壁部に繋がる奥壁部からなる収容凹部と、上記溝形体の両端側で上記収容凹部の外端開口の横側に位置する端壁部と、を有する箱状部材と、
上記箱状部材内に充填されて硬化した硬化部材と、
上記収容凹部の奥端側の箇所と上記対向面部の内側面との間に位置し、上記対向面部と上記立壁部と上記端壁部とによって上記収容凹部に隣接する上記硬化部材を囲む囲い板と、
を備えることを特徴とする座屈拘束ブレース。
続きを表示（約 830 文字）【請求項２】
請求項１に記載の座屈拘束ブレースにおいて、上記囲い板は、上記奥壁部に固定されることを特徴とする座屈拘束ブレース。
【請求項３】
請求項１に記載の座屈拘束ブレースにおいて、上記囲い板は、上記立壁部に固定されることを特徴とする座屈拘束ブレース。
【請求項４】
請求項１に記載の座屈拘束ブレースにおいて、上記囲い板は、上記奥壁部を兼ねることを特徴とする座屈拘束ブレース。
【請求項５】
請求項１に記載の座屈拘束ブレースにおいて、上記の囲まれる硬化部材を分割して囲む分割囲い板を備えることを特徴とする座屈拘束ブレース。
【請求項６】
請求項１に記載の座屈拘束ブレースにおいて、上記箱状部材内で上記囲い板に所定距離をおいて対向するとともに上記対向面部間に渡って位置し、上記囲い板よりも上記箱状部材の中心側寄りの上記硬化部材を囲む対向囲い板を備えることを特徴とする座屈拘束ブレース。
【請求項７】
請求項６に記載の座屈拘束ブレースにおいて、上記囲い板と上記対向囲い板とを接続する接続板を備えることを特徴とする座屈拘束ブレース。
【請求項８】
請求項１～請求項４のいずれか１項に記載の座屈拘束ブレースにおいて、上記囲い板と上記繋ぎ面部との間に未硬化状態の上記硬化部材が流動通過できる隙間が形成されていることを特徴とする座屈拘束ブレース。
【請求項９】
請求項５に記載の座屈拘束ブレースにおいて、上記分割囲い板と上記繋ぎ面部との間に未硬化状態の上記硬化部材が流動通過できる隙間が形成されていることを特徴とする座屈拘束ブレース。
【請求項１０】
請求項６または請求項７に記載の座屈拘束ブレースにおいて、上記対向囲い板と上記繋ぎ面部との間に未硬化状態の上記硬化部材が流動通過できる隙間が形成されていることを特徴とする座屈拘束ブレース。

発明の詳細な説明【技術分野】
【０００１】
この発明は、板状体の長手方向の両端側に板片部を有する芯材と、この芯材の各面に対向して配置された一対の拘束材と、を有する座屈拘束ブレースに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、板状体の長辺方向の両端に当該板状体に交差配置で板片部が固定された芯材と、上記板状体の弱軸方向に直交する各面に対向して配置される拘束材と、を備える座屈拘束ブレースが開示されている。上記拘束材は、対向する対向面部、上記対向面部間で上記芯材の位置する側に形成された開口、および上記板片部の内端側を収容する収容凹部を有する箱状部材と、上記箱状部材内に充填されて硬化したコンクリート（硬化部材）と、を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２４９８３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このようなコンクリート（硬化部材）を備える座屈拘束ブレースでは、建物に装着された座屈拘束ブレースが荷重を受けた際の上記収容凹部の近傍箇所における上記硬化部材の耐力向上が求められる。
【０００５】
この発明は、建物に装着された座屈拘束ブレースが荷重を受けた際の収容凹部の近傍箇所における硬化部材に亀裂が生じ難くすることを課題とする。
【課題を解決するための手段】
【０００６】
この発明の座屈拘束ブレースは、上記の課題を解決するために、板状体の長辺方向の両端に当該板状体に交差配置で上記長辺方向に延びる板片部が固定された芯材と、上記板状体の弱軸方向に直交する各面に対向して配置される拘束材と、を備える座屈拘束ブレースであって、
上記拘束材は、
対向する対向面部、上記対向面部を繋ぐ繋ぎ面部および上記対向面部間で上記芯材の位置する側に開口を有する溝形体と、上記板片部の内端側を収容するように当該板片部に対面する一対の立壁部および上記一対の立壁部に繋がる奥壁部からなる収容凹部と、上記溝形体の両端側で上記収容凹部の外端開口の横側に位置する端壁部と、を有する箱状部材と、
上記箱状部材内に充填されて硬化した硬化部材と、
上記収容凹部の奥端側の箇所と上記対向面部の内側面との間に位置し、上記対向面部と上記立壁部と上記端壁部とによって上記収容凹部に隣接する上記硬化部材を囲む囲い板と、
を備えることを特徴とする。
【０００７】
上記の構成であれば、上記収容凹部に隣接する上記硬化部材が、上記対向面部と上記立壁部と上記端壁部と上記囲い板とによって４面を拘束されることで、局部耐力が向上し、建物に装着された座屈拘束ブレースが荷重を受けた際の上記収容凹部に隣接する上記硬化部材の亀裂を生じ難くすることができる。
【０００８】

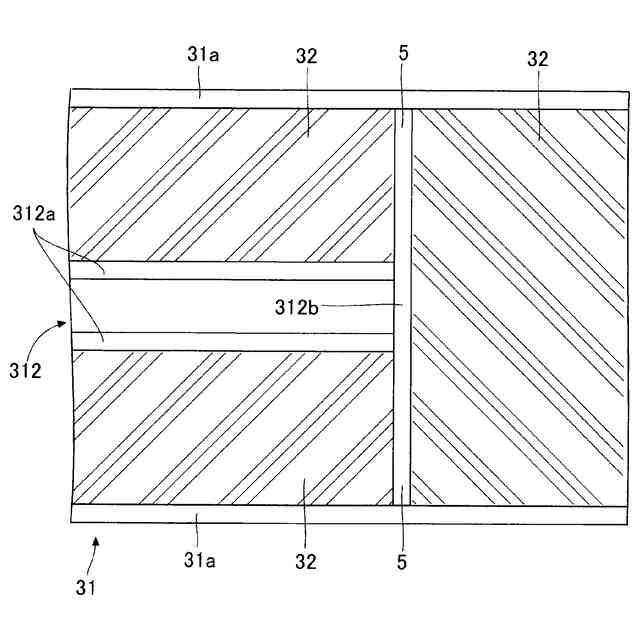

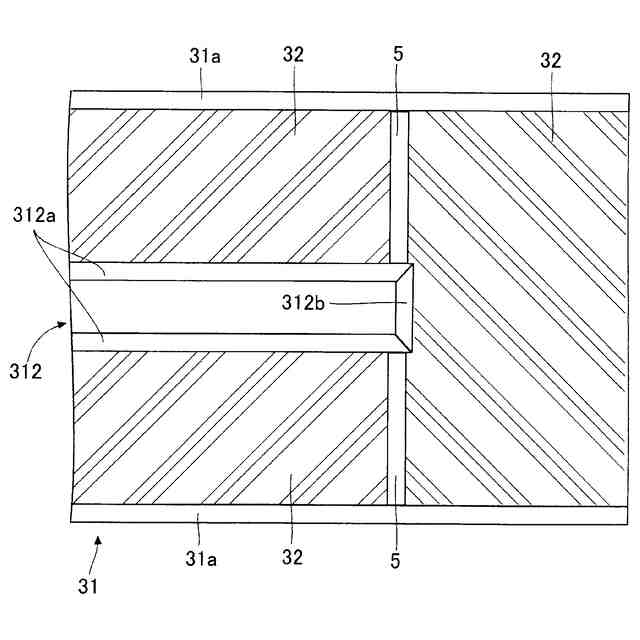

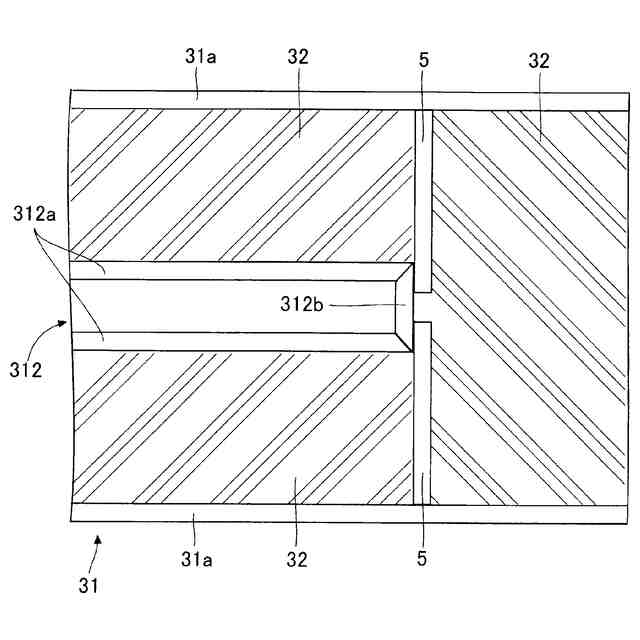

上記囲い板は、上記奥壁部に固定されていてもよい。或いは、上記囲い板は、上記立壁部に固定されていてもよい。或いは、上記囲い板は、上記奥壁部を兼ねてもよい。
【０００９】

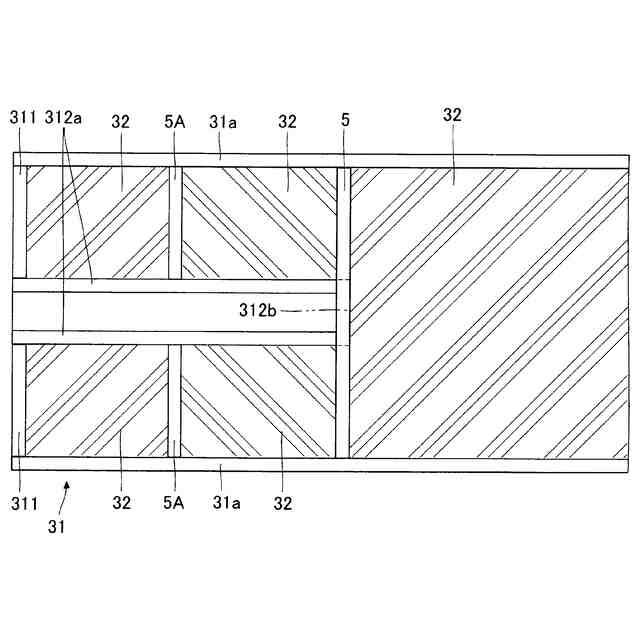

上記の囲まれる硬化部材を分割して囲む分割囲い板を備えてもよい。これによれば、上記硬化部材が、より小さな範囲で囲まれることで拘束効果が高まるので、硬化部材に亀裂等がさらに生じ難くなる。
【００１０】

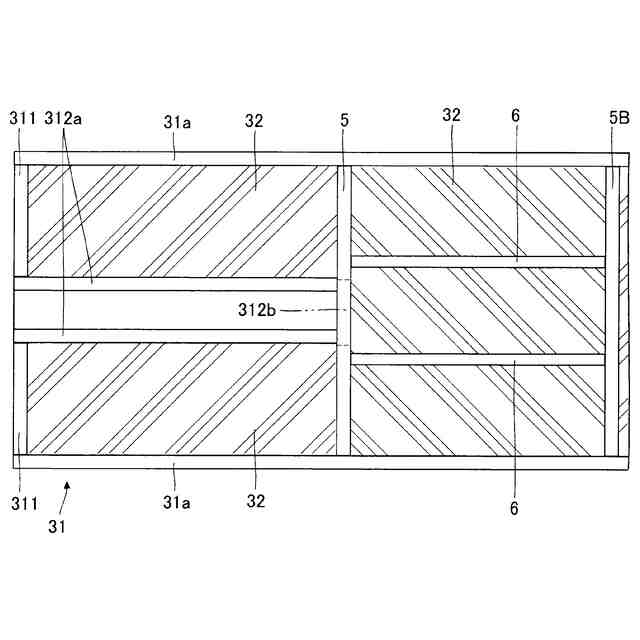

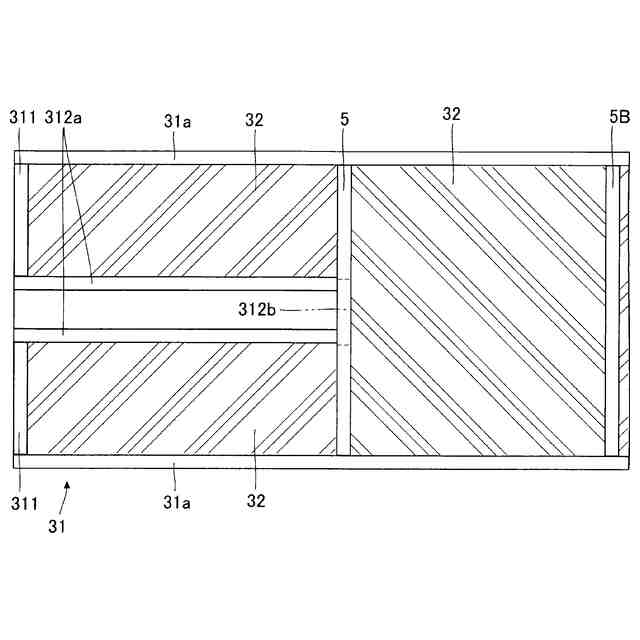

上記箱状部材内で上記囲い板に所定距離をおいて対向するとともに上記対向面部間に渡って位置し、上記囲い板よりも上記箱状部材の中心側寄りの上記硬化部材を囲む対向囲い板を備えてもよい。これによれば、上記囲い板と上記対向囲い板との間で硬化部材が拘束されるので、建物に装着された座屈拘束ブレースにおける上記板状体（芯材）の波状の変形を上記拘束箇所の硬化部材が受けた際の当該硬化部材の破壊を軽減することができる。
（【００１１】以降は省略されています）
