公開番号2025080790
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194041
出願日2023-11-15
発明の名称躯体
出願人ミサワホーム株式会社
代理人個人
主分類E04B 1/30 20060101AFI20250520BHJP(建築物)
要約【課題】本発明の目的は、本発明は、柱と梁によって囲われた領域への壁の構築の施工性の良さとその壁の耐久性・強度の高さを両立できる技術を提供することである。
【解決手段】インサートプレート52が水平材31の上面に対して立てられ、スリット42が木柱41の下端のスリット42に差し込まれ、接合具55がインサートプレート52を貫通して木柱41に打ち込まれ、木柱41の側面がフランジ63に当接して、木柱41がフランジ63に接合され、インサートバー152が水平材31の上面に対して立てられ、インサートバー152が木柱46の下端のホゾ穴47に差し込まれ、接合具155a,155bがインサートバー152を貫通して木柱46に打ち込まれ、インサートプレート163が木柱46の上端のスリット147に差し込まれ、接合具165がインサートプレート163を貫通して木柱46に打ち込まれている。
【選択図】図1
特許請求の範囲【請求項１】
建物の躯体であって、
水平に設置される鉄骨製の天井梁と、
前記天井梁の下方に配置される木製の水平材と、
間隔を置いて前記水平材と前記天井梁の間に建て込まれる第１木柱及び第２木柱と、
前記第１木柱、前記第２木柱、前記天井梁及び前記水平材によって囲われた領域に設けられ、前記天井梁、前記水平材、前記第１木柱及び前記第２木柱に接合される壁パネルと、
前記天井梁の下面に接合され、前記天井梁から垂下するフランジと、
前記水平材の上に固定され、第１インサートプレートを有する第１継ぎ金具と、
前記天井梁の下面に接合され、前記天井梁から垂下する第２インサートプレートと、
前記水平材の上に固定され、インサートバーを有する第２継ぎ金具と、を備え、
前記第１インサートプレートが前記水平材の上面に対して立てられ、第１スリットが前記第１木柱の下端から前記第１木柱の軸方向に切り欠かれ、前記第１インサートプレートが前記第１スリットに差し込まれ、第１接合具が前記第１インサートプレートを貫通して前記第１木柱に打ち込まれ、
前記第１木柱の側面が前記フランジに当接して、前記第１木柱が前記フランジに接合され、
前記インサートバーが前記水平材の上面に対して立てられ、ホゾ穴が前記第２木柱の下端から前記第２木柱の軸方向に穿孔され、前記インサートバーが前記ホゾ穴に差し込まれ、第２接合具が前記インサートバーを貫通して前記第２木柱に打ち込まれ、
第２スリットが前記第２木柱の上端から前記第２木柱の軸方向に切り欠かれ、前記第２インサートプレートが前記第２スリットに差し込まれ、第３接合具が前記第２インサートプレートを貫通して前記第２木柱に打ち込まれている
ことを特徴とする躯体。
続きを表示（約 2,100 文字）【請求項２】
建物の躯体であって、
水平に設置される鉄骨製の天井梁と、
前記天井梁の下方に配置される木製の水平材と、
間隔を置いて前記水平材と前記天井梁の間に建て込まれ、前記水平材に接合される第１木柱及び第２木柱と、
前記第１木柱、前記第２木柱、前記天井梁及び前記水平材によって囲われた領域に設けられ、前記天井梁、前記水平材、前記第１木柱及び前記第２木柱に接合される壁パネルと、
前記天井梁の下面に接合され、前記天井梁から垂下するフランジと、
前記天井梁の下面に接合され、前記天井梁から垂下するインサートプレートと、を備え、
前記第１木柱の側面が前記フランジに当接して、前記第１木柱が前記フランジに接合され、
スリットが前記第２木柱の上端から前記第２木柱の軸方向に切り欠かれ、前記インサートプレートが前記スリットに差し込まれ、接合具が前記インサートプレートを貫通して前記第２木柱に打ち込まれている
ことを特徴とする躯体。
【請求項３】
建物の躯体であって、
水平に設置される鉄骨製の天井梁と、
前記天井梁の下方に配置される木製の水平材と、
間隔を置いて前記水平材と前記天井梁の間に建て込まれ、前記天井梁及び前記水平材にそれぞれ接合される第１木柱及び第２木柱と、
前記第１木柱、前記第２木柱、前記天井梁及び前記水平材によって囲われた領域に設けられ、前記天井梁、前記水平材、前記第１木柱及び前記第２木柱に接合される壁パネルと、
前記天井梁の下面に接合され、前記天井梁から垂下するフランジと、
前記水平材の上に固定され、インサートバーを有する継ぎ金具と、を備え、
前記第１木柱の側面が前記フランジに当接して、前記第１木柱が前記フランジに接合され、
前記インサートバーが前記水平材の上面に対して立てられ、ホゾ穴が前記第２木柱の下端から前記第２木柱の軸方向に穿孔され、前記インサートバーが前記ホゾ穴に差し込まれ、接合具が前記インサートバーを貫通して前記第２木柱に打ち込まれている
ことを特徴とする躯体。
【請求項４】
建物の躯体であって、
水平に設置される鉄骨製の天井梁と、
前記天井梁の下方に配置される木製の水平材と、
間隔を置いて前記水平材と前記天井梁の間に建て込まれ、前記水平材及び前記天井梁にそれぞれ接合される第１木柱及び第２木柱と、
前記第１木柱、前記第２木柱、前記天井梁及び前記水平材によって囲われた領域に設けられ、前記天井梁、前記水平材、前記第１木柱及び前記第２木柱に接合される壁パネルと、
前記水平材の上に固定され、第１インサートプレートを有する継ぎ金具と、
前記天井梁の下面に接合され、前記天井梁から垂下する第２インサートプレートと、を備え、
前記第１インサートプレートが前記水平材の上面に対して立てられ、第１スリットが前記第１木柱の下端から前記第１木柱の軸方向に切り欠かれ、前記第１インサートプレートが前記第１スリットに差し込まれ、第１接合具が前記第１インサートプレートを貫通して前記第１木柱に打ち込まれ、
第２スリットが前記第２木柱の上端から前記第２木柱の軸方向に切り欠かれ、前記第２インサートプレートが前記第２スリットに差し込まれ、第２接合具が前記第２インサートプレートを貫通して前記第２木柱に打ち込まれている
ことを特徴とする躯体。
【請求項５】
建物の躯体であって、
水平に設置される鉄骨製の天井梁と、
前記天井梁の下方に配置される木製の水平材と、
間隔を置いて前記水平材と前記天井梁の間に建て込まれ、前記天井梁に接合される第１木柱及び第２木柱と、
前記第１木柱、前記第２木柱、前記天井梁及び前記水平材によって囲われた領域に設けられ、前記天井梁、前記水平材、前記第１木柱及び前記第２木柱に接合される壁パネルと、
前記水平材の上に固定され、インサートプレートを有する第１継ぎ金具と、
前記水平材の上に固定され、インサートバーを有する第２継ぎ金具と、を備え、
前記インサートプレートが前記水平材の上面に対して立てられ、スリットが前記第１木柱の下端から前記第１木柱の軸方向に切り欠かれ、前記インサートプレートが前記スリットに差し込まれ、第１接合具が前記インサートプレートを貫通して前記第１木柱に打ち込まれ、
前記インサートバーが前記水平材の上面に対して立てられ、ホゾ穴が前記第２木柱の下端から前記第２木柱の軸方向に穿孔され、前記インサートバーが前記ホゾ穴に差し込まれ、第２接合具が前記インサートバーを貫通して前記第２木柱に打ち込まれている
ことを特徴とする躯体。
【請求項６】
請求項１、２又は３に記載の躯体であって、
前記壁パネルの上部が前記フランジに当接して、前記壁パネルの上部が前記フランジに接合されることによって前記壁パネルが前記フランジを介して前記天井梁に接合される
ことを特徴とする躯体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、躯体に関する。
続きを表示（約 5,400 文字）【背景技術】
【０００２】
特許文献１は、木柱及び鉄骨梁からなるラーメン架構を開示する。鉄骨梁はＨ型鋼からなり、一対の支圧板が互いに対向して鉄骨梁の下フランジに設けられ、鉄骨梁の下の木柱の頭部がこれら支圧板の間に挟まれ、通しボルトがこれら支圧板及び頭部を貫通して、対のナットがこれら支圧板及び頭部を挟み込むように通しボルトの両端部に締結されている。鉄骨梁の上の木柱の脚部も同様にして鉄骨柱の上フランジに接合されている。隣の木柱も同様にして鉄骨梁に接合されている。通常、柱と梁によって囲われた領域には、壁が設けられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－９６５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、柱と梁によって囲われた領域への壁の構築の施工性の良さとその壁の耐久性・強度の高さを両立することが望まれる。そこで、本発明は、柱と梁によって囲われた領域への壁の構築の施工性の良さとその壁の耐久性・強度の高さを両立できる技術を提供することを目的とする。
【課題を解決するための手段】
【０００５】

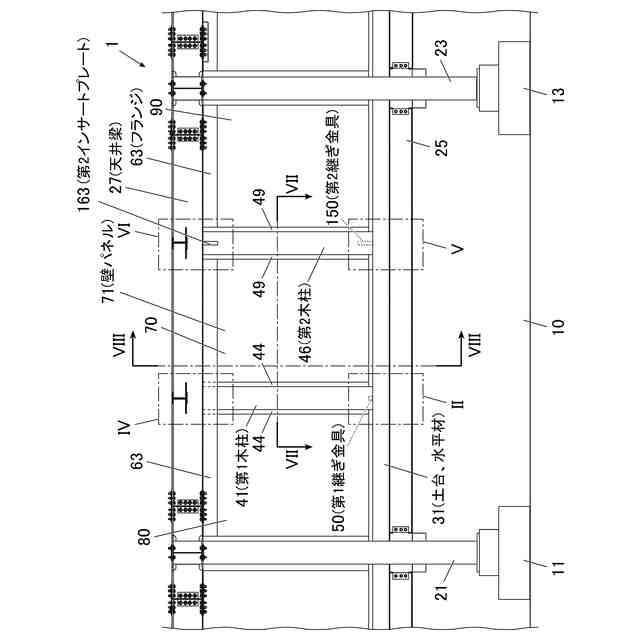

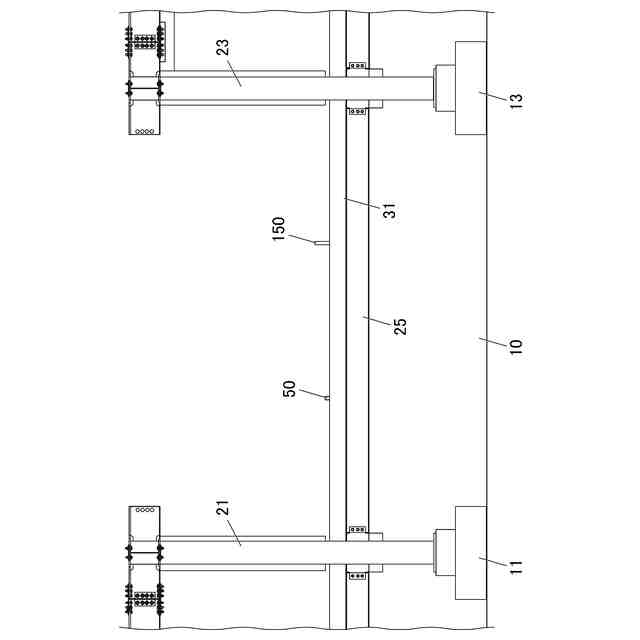

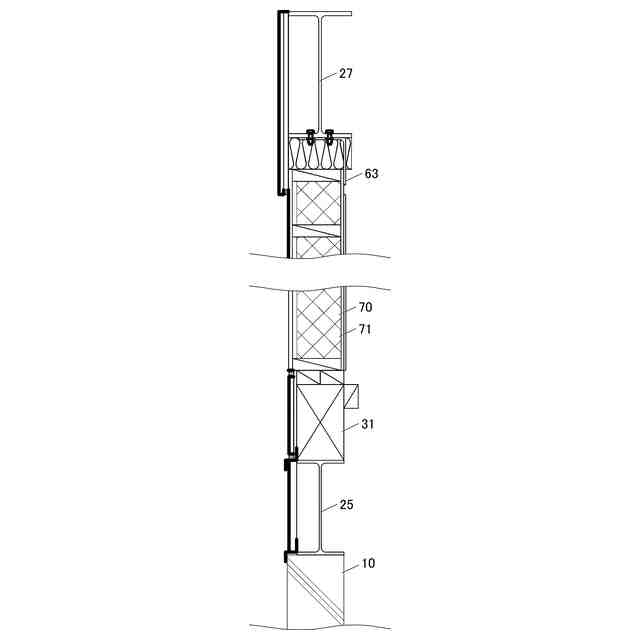

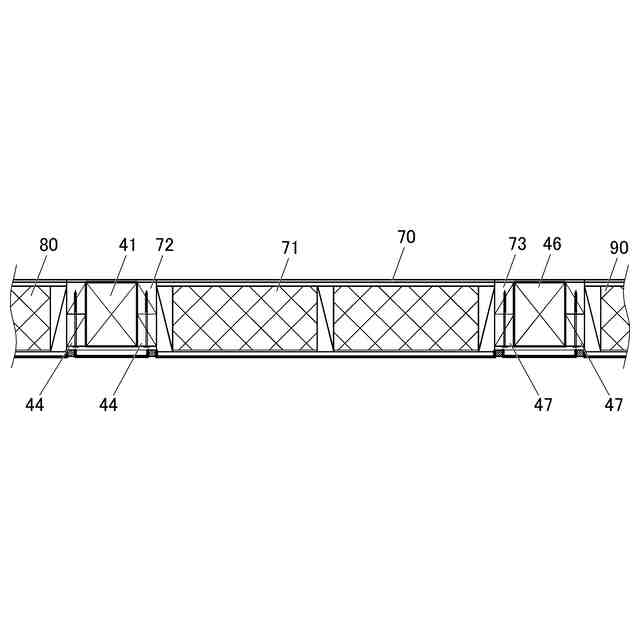

以下の括弧書きで示された参照符号は図１～図１７において参照される。
【０００６】
請求項１に係る発明によれば、
建物の躯体（１）であって、
水平に設置される鉄骨製の天井梁（２７）と、
前記天井梁（２７）の下方に配置される木製の水平材（３１）と、
間隔を置いて前記水平材（３１）と前記天井梁（２７）の間に建て込まれる第１木柱（４１）及び第２木柱（４６）と、
前記第１木柱（４１）、前記第２木柱（４６）、前記天井梁（２７）及び前記水平材（３１）によって囲われた領域に設けられ、前記天井梁（２７）、前記水平材（３１）、前記第１木柱（４１）及び前記第２木柱（４６）に接合される壁パネル（７１）と、
前記天井梁（２７）の下面に接合され、前記天井梁（２７）から垂下するフランジ（６３）と、
前記水平材（３１）の上に固定され、第１インサートプレート（５２）を有する第１継ぎ金具（５０）と、
前記天井梁（２７）の下面に接合され、前記天井梁（２７）から垂下する第２インサートプレート（１６３）と、
前記水平材（３１）の上に固定され、インサートバー（１５２）を有する第２継ぎ金具（１５０）と、を備え、

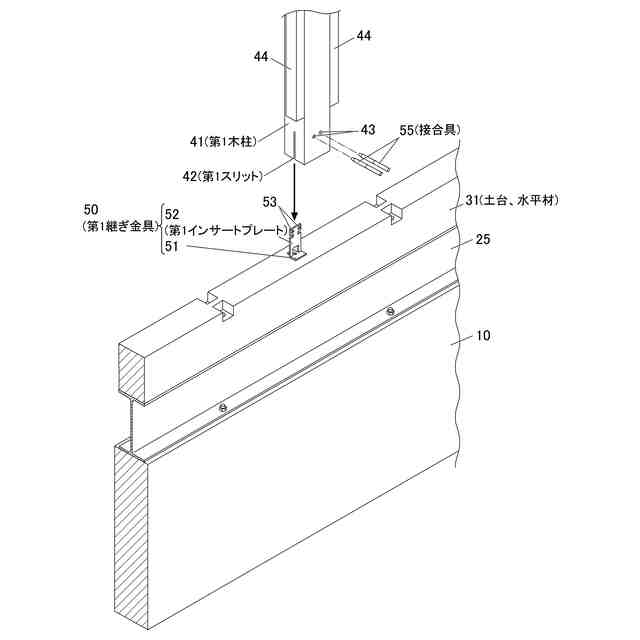

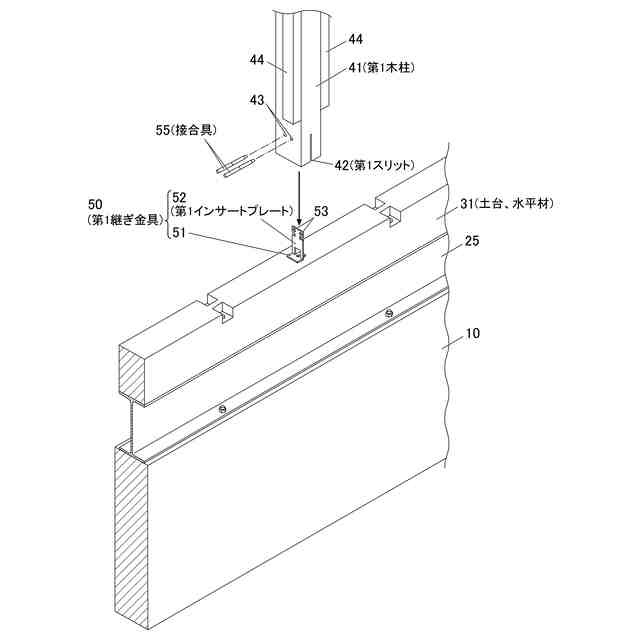

前記第１インサートプレート（５２）が前記水平材（３１）の上面に対して立てられ、第１スリット（４２）が前記第１木柱（４１）の下端から前記第１木柱（４１）の軸方向に切り欠かれ、前記第１インサートプレート（５２）が前記第１スリット（４２）に差し込まれ、第１接合具（５５）が前記第１インサートプレート（５２）を貫通して前記第１木柱（４１）に打ち込まれ、

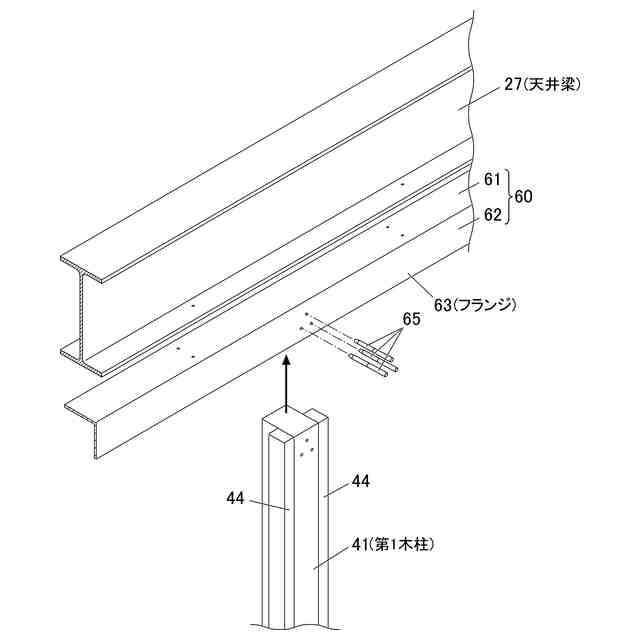

前記第１木柱（４１）の側面が前記フランジ（６３）に当接して、前記第１木柱（４１）が前記フランジ（６３）に接合され、

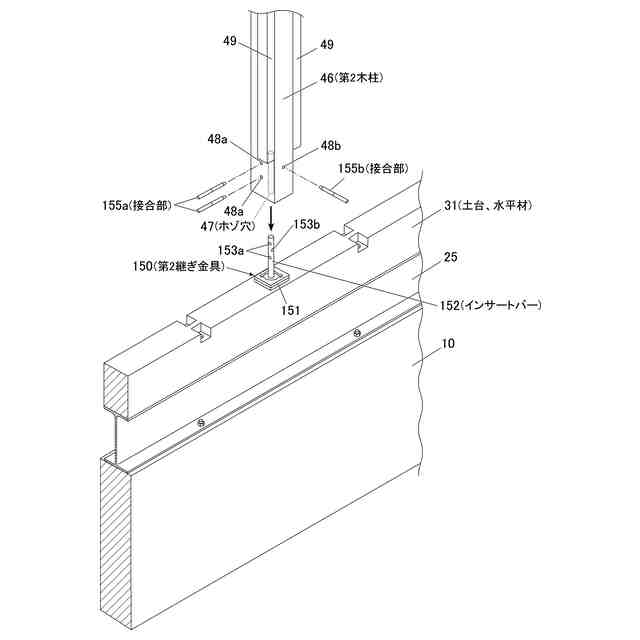

前記インサートバー（１５２）が前記水平材（３１）の上面に対して立てられ、ホゾ穴（４７）が前記第２木柱（４６）の下端から前記第２木柱（４６）の軸方向に穿孔され、前記インサートバー（１５２）が前記ホゾ穴（４７）に差し込まれ、第２接合具（１５５ａ又は１５５ｂ）が前記インサートバー（１５２）を貫通して前記第２木柱（４６）に打ち込まれ、

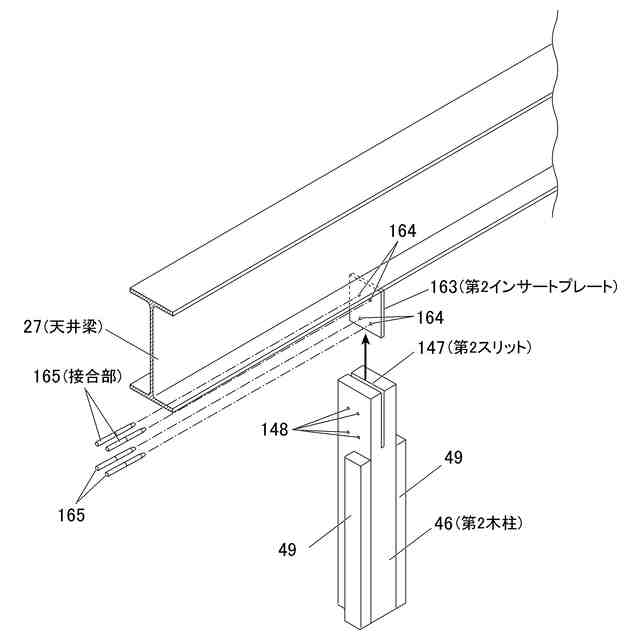

第２スリット（１４７）が前記第２木柱（４６）の上端から前記第２木柱（４６）の軸方向に切り欠かれ、前記第２インサートプレート（１６３）が前記第２スリット（１４７）に差し込まれ、第３接合具（１６５）が前記第２インサートプレート（１６３）を貫通して前記第２木柱（４６）に打ち込まれている
ことを特徴とする躯体（１）が提供される。
【０００７】
以上のような請求項１に係る発明によれば、前記フランジ（６３）が前記天井梁（２７）の下面に接合され、前記フランジ（６３）が前記天井梁（２７）から垂下し、前記第１継ぎ金具（５０）の前記第１インサートプレート（５２）が前記水平材（３１）の上面に対して立てられ、前記第１スリット（４２）が前記第１木柱（４１）の下端から前記第１木柱（４１）の軸方向に切り欠かれているため、先に架設された前記天井梁（２７）と前記水平材（３１）の間に前記第１木柱（４１）を配置する際に、前記第１木柱（４１）を鉛直方向に対して斜めにして前記第１スリット（４２）に前記第１インサートプレート（５２）を差し込み、その後に前記第１木柱（４１）の姿勢を鉛直にして、前記第１木柱（４１）を前記フランジ（６３）に当接させることができる。つまり、前記第１木柱（４１）の長さが前記天井梁（２７）と前記水平材（３１）の間の間隔から誤差を有しても、前記第１インサートプレート（５２）、前記第１スリット（４２）及び前記フランジ（６３）は、前記第１木柱（４１）を立てて前記天井梁（２７）と前記水平材（３１）の間に確実に仮留めできることに貢献する。前記天井梁（２７）と前記水平材（３１）の間に仮留めされた前記第１木柱（４１）が前記フランジ（６３）に接合されることによって、前記第１木柱（４１）が前記天井梁（２７）に本留めされる。前記第１接合具（５５）が前記第１インサートプレート（５２）を貫通して前記第１木柱（４１）に打ち込まれることによって、前記第１木柱（４１）が前記水平材（３１）に本留めされる。従って、前記フランジ（６３）、前記第１インサートプレート（５２）、前記第１スリット（４２）及び前記第１接合具（５５）は、先に架設された天井梁（２７）の下に前記第１木柱（４１）を建て込むことに貢献する。前記天井梁（２７）の架設後に第１木柱（４１）を建て込まれるため、前記天井梁（２７）の架設に係る施工性が良い上、第１木柱（４１）の建て込みに係る施工性が良い。
一方、前記インサートバー（１５２）が前記水平材（３１）の上面に対して立てられ、前記ホゾ穴（４７）が前記第２木柱（４６）の下端から前記第２木柱（４６）の軸方向に穿孔され、前記インサートバー（１５２）が前記ホゾ穴（４７）に差し込まれ、前記第２接合具（１５５ａ又は１５５ｂ）が前記インサートバー（１５２）を貫通して前記第２木柱（４６）に打ち込まれているため、前記第２木柱（４６）が前記水平材（３１）に強固に接合されて、前記第２木柱（４６）の引き抜き強度が高い。また、前記第２スリット（１４７）が前記第２木柱（４６）の上端から前記第２木柱（４６）の軸方向に切り欠かれ、前記第２インサートプレート（１６３）が前記天井梁（２７）から垂下し、前記第２インサートプレート（１６３）が前記第２スリット（１４７）に差し込まれ、前記第３接合具（１６５）が前記第２インサートプレート（１６３）を貫通して前記第２木柱（４６）に打ち込まれているため、前記第２木柱（４６）が前記水平材（３１）に強固に接合されて、前記第２木柱（４６）の引き抜き強度が高い。
前記壁パネル（７１）が引き抜き強度の高い前記第２木柱（４６）に接合され、前記壁パネル（７１）が施工性の良い前記第１木柱（４１）に接合されているため、前記天井梁（２７）、前記水平材（３１）、前記第１木柱（４１）及び前記第２木柱（４６）によって囲われた領域への壁の構築の施工性の良さとその壁の耐久性・強度の高さを両立することができる。
【０００８】
請求項２に係る発明によれば、
建物の躯体（１）であって、
水平に設置される鉄骨製の天井梁（２７）と、
前記天井梁（２７）の下方に配置される木製の水平材（３１）と、
間隔を置いて前記水平材（３１）と前記天井梁（２７）の間に建て込まれ、前記水平材（３１）に接合される第１木柱（４１）及び第２木柱（４６）と、
前記第１木柱（４１）、前記第２木柱（４６）、前記天井梁（２７）及び前記水平材（３１）によって囲われた領域に設けられ、前記天井梁（２７）、前記水平材（３１）、前記第１木柱（４１）及び前記第２木柱（４６）に接合される壁パネル（７１）と、
前記天井梁（２７）の下面に接合され、前記天井梁（２７）から垂下するフランジ（６３）と、
前記天井梁（２７）の下面に接合され、前記天井梁（２７）から垂下するインサートプレート（１６３）と、を備え、
前記第１木柱（４１）の側面が前記フランジ（６３）に当接して、前記第１木柱（４１）が前記フランジ（６３）に接合され、
スリット（１４７）が前記第２木柱（４６）の上端から前記第２木柱（４６）の軸方向に切り欠かれ、前記インサートプレート（１６３）が前記スリット（１４７）に差し込まれ、接合具（１６５）が前記インサートプレートを貫通して前記第２木柱（４６）に打ち込まれている
ことを特徴とする躯体（１）が提供される。
【０００９】
以上のような請求項２に係る発明によれば、前記フランジ（６３）が前記天井梁（２７）の下面に接合され、前記フランジ（６３）が前記天井梁（２７）から垂下いるため、先に架設された前記天井梁（２７）と前記水平材（３１）の間に前記第１木柱（４１）を配置する際に、前記第１木柱（４１）を鉛直方向に対して斜めにして、その後に前記第１木柱（４１）の姿勢を鉛直にして、前記第１木柱（４１）を前記フランジ（６３）に当接させることができる。つまり、前記第１木柱（４１）の長さが前記天井梁（２７）と前記水平材（３１）の間の間隔から誤差を有しても、前記フランジ（６３）は、前記第１木柱（４１）を立てて前記天井梁（２７）と前記水平材（３１）の間に確実に仮留めできることに貢献する。前記天井梁（２７）と前記水平材（３１）の間に仮留めされた前記第１木柱（４１）が前記フランジ（６３）に接合されることによって、前記第１木柱（４１）が前記天井梁（２７）に本留めされる。従って、前記フランジ（６３）は、先に架設された天井梁（２７）の下に前記第１木柱（４１）を建て込むことに貢献する。前記天井梁（２７）の架設後に第１木柱（４１）を建て込まれるため、前記天井梁（２７）の架設に係る施工性が良い上、第１木柱（４１）の建て込みに係る施工性が良い。
一方、前記スリット（１４７）が前記第２木柱（４６）の上端から前記第２木柱（４６）の軸方向に切り欠かれ、前記インサートプレート（１６３）が前記天井梁（２７）から垂下し、前記インサートプレート（１６３）が前記スリット（１４７）に差し込まれ、前記接合具（１６５）が前記インサートプレート（１６３）を貫通して前記第２木柱（４６）に打ち込まれているため、前記第２木柱（４６）が前記水平材（３１）に強固に接合されて、前記第２木柱（４６）の引き抜き強度が高い。
前記壁パネル（７１）が引き抜き強度の高い前記第２木柱（４６）に接合され、前記壁パネル（７１）が施工性の良い前記第１木柱（４１）に接合されているため、前記天井梁（２７）、前記水平材（３１）、前記第１木柱（４１）及び前記第２木柱（４６）によって囲われた領域への壁の構築の施工性の良さとその壁の耐久性・強度の高さを両立することができる。
【００１０】
請求項３に係る発明によれば、
建物の躯体であって、
水平に設置される鉄骨製の天井梁（２７）と、
前記天井梁（２７）の下方に配置される木製の水平材（３１）と、
間隔を置いて前記水平材（３１）と前記天井梁（２７）の間に建て込まれ、前記天井梁（２７）及び前記水平材（３１）にそれぞれ接合される第１木柱（４１）及び第２木柱（４６）と、
前記第１木柱（４１）、前記第２木柱（４６）、前記天井梁（２７）及び前記水平材（３１）によって囲われた領域に設けられ、前記天井梁（２７）、前記水平材（３１）、前記第１木柱（４１）及び前記第２木柱（４６）に接合される壁パネル（７１）と、
前記天井梁（２７）の下面に接合され、前記天井梁（２７）から垂下するフランジ（６３）と、
前記水平材（３１）の上に固定され、インサートバー（１５２）を有する継ぎ金具と、を備え、
前記第１木柱（４１）の側面が前記フランジ（６３）に当接して、前記第１木柱（４１）が前記フランジ（６３）に接合され、
前記インサートバー（１５２）が前記水平材（３１）の上面に対して立てられ、ホゾ穴（４７）が前記第２木柱（４６）の下端から前記第２木柱（４６）の軸方向に穿孔され、前記インサートバー（１５２）が前記ホゾ穴（４７）に差し込まれ、接合具が前記インサートバー（１５２）を貫通して前記第２木柱（４６）に打ち込まれている
ことを特徴とする躯体が提供される。
（【００１１】以降は省略されています）
