公開番号2025059812
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170131
出願日2023-09-29
発明の名称建物
出願人GHL株式会社
代理人個人
主分類E04H 1/02 20060101AFI20250403BHJP(建築物)
要約【課題】無駄な空間を可及的に省き、効率的な住空間を確保することができるようにした建物を提供する。
【解決手段】側壁を兼用する切妻型の屋根2と、この屋根2の両下端側を支持する一対の支持壁20と、この支持壁20の下端側を支持する床部14とを具備し、支持壁20は、屋根2の傾斜方向と反対方向に傾斜させた。
【選択図】図1
特許請求の範囲【請求項１】
側壁を兼用する切妻型の屋根と、
該屋根の両下端側を支持する一対の支持壁と、
該支持壁の下端側を支持する床部と、
を具備し、
前記支持壁は、前記屋根の傾斜方向と反対方向に傾斜させた、
ことを特徴とする建物。
続きを表示（約 640 文字）【請求項２】
前記屋根と前記床部は、鉛直断面が略二等辺三角形状を構成するように配置したことを特徴とする請求項１に記載の建物。
【請求項３】
前記屋根と前記支持壁は、鉛直断面が略ひし形状の一部を構成するように配置したことを特徴とする請求項１または２に記載の建物。
【請求項４】
前記屋根は、反対方向に傾斜し、傾斜上部が係合する右上壁パネルおよび左上壁パネルを備えたことを特徴とする請求項１に記載の建物。
【請求項５】
前記支持壁は、前記右上壁パネルの傾斜方向と反対方向に傾斜し、前記右上壁パネルの下端側を支持する右下壁パネルと、前記左上壁パネルの傾斜方向と反対方向に傾斜し、前記左上壁パネルの下端側を支持する左下壁パネルとを備えたことを特徴とする請求項４に記載の建物。
【請求項６】
前記床部は、前記右下壁パネルの下端部と前記左下壁パネルの下端部との間に設けたことを特徴とする請求項５に記載の建物。
【請求項７】
前記屋根は、前記右上壁パネルおよび前記左上壁パネルを覆う天幕を備えたことを特徴とする請求項４に記載の建物。
【請求項８】
側壁を兼用する傾斜した屋根と、
該屋根の下端側を支持する支持壁と、
該支持壁の下端側を支持する床部と、
を具備し、
前記支持壁は、前記屋根の傾斜方向と反対方向に傾斜させた、
ことを特徴とする建物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、たとえば三角小屋などの建物に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
この種の建物としては、従来、種々のものが提案されている。
【０００３】
たとえば特許文献１には、少なくとも二枚のトラスを土台上に一定距離を隔てて対置し、こられトラス間の各稜線を跨いで屋根材を架設するとともに床板材を敷設したトラスハウスが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開昭６２－４１８４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、このトラスハウスは、屋根材の下端が床板材に接合される構成となっているため、屋根材の下端側と床板材とで形成される隅に無駄な空間が生じ、効率的な住空間を確保することができない。
【０００６】
本発明は、上記事情に基づいてなされたもので、その目的とするところは、無駄な空間を可及的に省き、効率的な住空間を確保することができるようにした建物を提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明に係る建物は、側壁を兼用する切妻型の屋根と、この屋根の両下端側を支持する一対の支持壁と、この支持壁の下端側を支持する床部とを具備し、支持壁は、屋根の傾斜方向と反対方向に傾斜させたことを特徴とするものである。
【０００８】
また、本発明に係る建物は、側壁を兼用する傾斜した屋根と、この屋根の下端側を支持する支持壁と、この支持壁の下端側を支持する床部とを具備し、支持壁は、屋根の傾斜方向と反対方向に傾斜させたことを特徴とするものである。
【発明の効果】
【０００９】
本発明に係る建物によれば、無駄な空間を可及的に省き、効率的な住空間を確保することができる。
【図面の簡単な説明】
【００１０】
図面は、本発明の特定の実施の形態を示し、発明の不可欠な構成ばかりでなく、選択的及び好ましい実施の形態を含む。

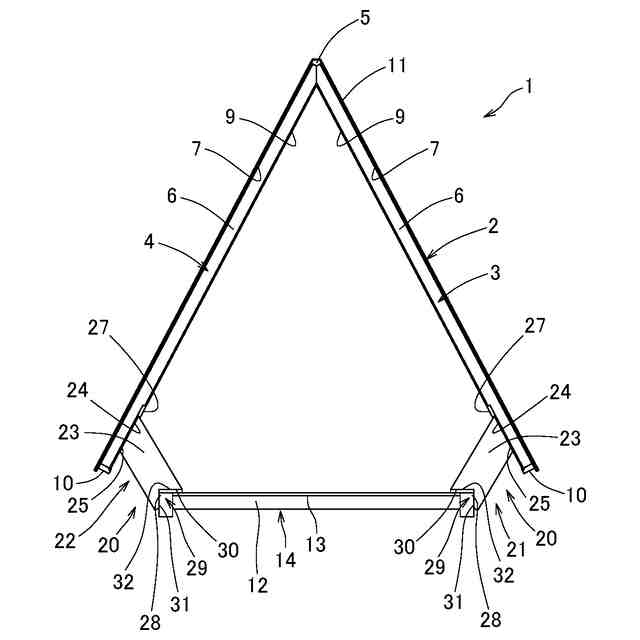

本発明の第１実施形態に係る建物を示す正面図。

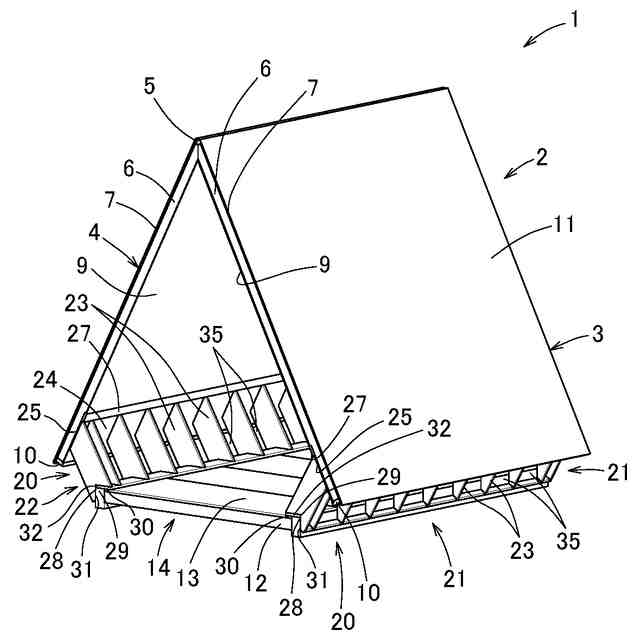

同建物を示す斜視図。
同建物の一部を示す拡大斜視図。
同建物を示す平面図。
同建物を示す分解斜視図。
同建物の他の一部を示す拡大斜視図。

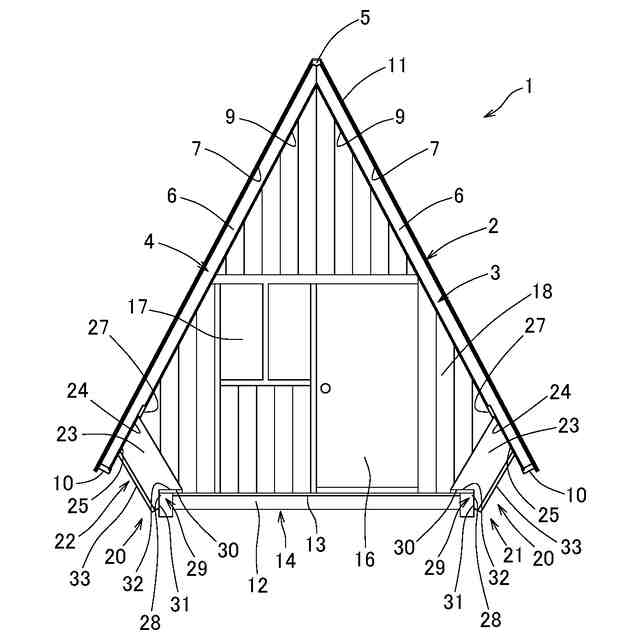

本発明の第２実施形態に係る建物を示す正面図。
同建物を示す背面図。

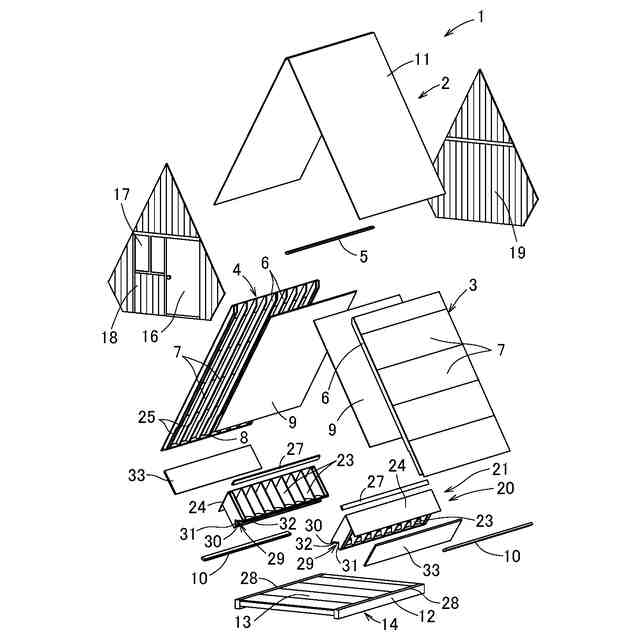

同建物を示す分解斜視図。
同建物を一部省略して示す斜視図。
同建物の一部を示す拡大斜視図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
