公開番号2025086915
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201160
出願日2023-11-29
発明の名称構造体
出願人三協立山株式会社
代理人個人
主分類E04B 1/343 20060101AFI20250603BHJP(建築物)
要約【課題】施工性を向上できる構造体の提供。
【解決手段】端部垂木1aと屋根材2と端部パネル押え3とを備え、端部垂木1aは、内周側に屋根材2の載置部4を有し、外周側に端部パネル押え3の受け部5を有し、端部パネル押え3は、内周側で屋根材2を押さえるとともに、受け部5に支持されることで倒れを規制してある。
【選択図】図1
特許請求の範囲【請求項１】
端部垂木と屋根材と端部パネル押えとを備え、端部垂木は、内周側に屋根材の載置部を有し、外周側に端部パネル押えの受け部を有し、端部パネル押えは、内周側で屋根材を押さえるとともに、受け部に支持されることで倒れを規制してあることを特徴とする構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カーポート等の構造体に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
カーポート等の構造体においては、施工性の良いものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、施工性を向上できる構造体の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による構造体は、端部垂木と屋根材と端部パネル押えとを備え、端部垂木は、内周側に屋根材の載置部を有し、外周側に端部パネル押えの受け部を有し、端部パネル押えは、内周側で屋根材を押さえるとともに、受け部に支持されることで倒れを規制してあることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による構造体は、端部垂木と屋根材と端部パネル押えとを備え、端部垂木は、内周側に屋根材の載置部を有し、外周側に端部パネル押えの受け部を有し、端部パネル押えは、内周側で屋根材を押さえるとともに、受け部に支持されることで倒れを規制してあるので、端部垂木への屋根材の取付けが容易に行え、施工性が向上する。
【図面の簡単な説明】
【０００６】

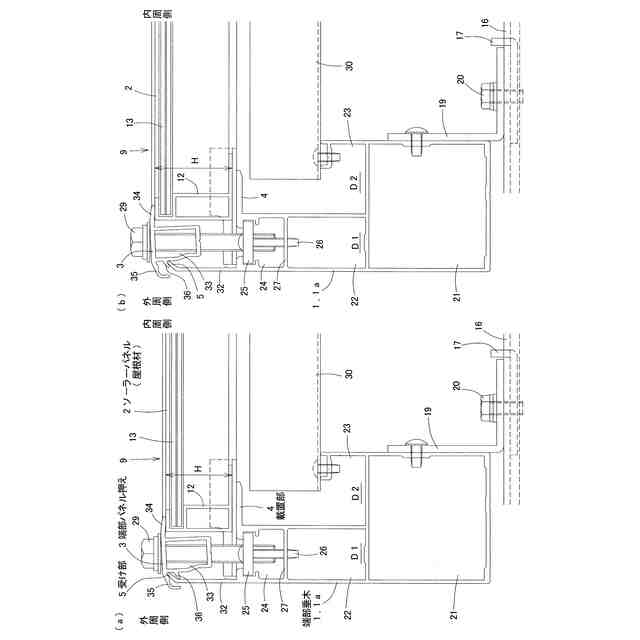

端部垂木の周辺を拡大して示す縦断面図であって、（ａ）は高さ寸法が低い方のソーラーパネルを取付けた場合、（ｂ）は高さ寸法が高い方のソーラーパネルを取付けた場合を示す。

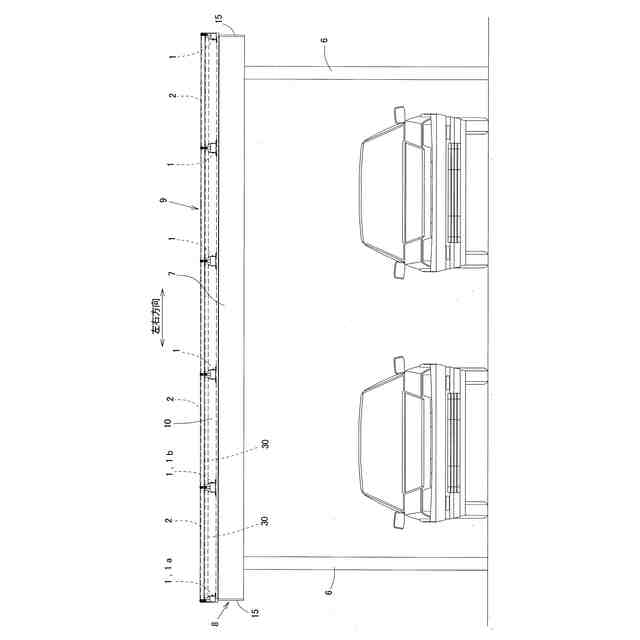

本発明の構造体の一実施形態を示す正面図である。

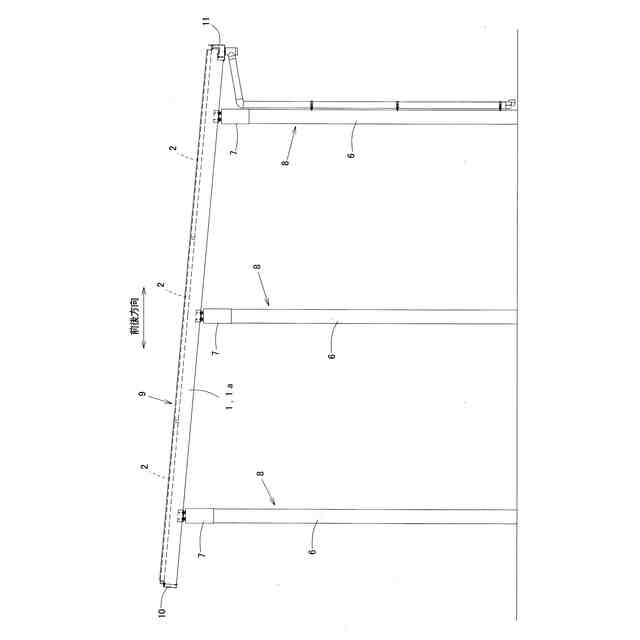

同構造体の側面図である。

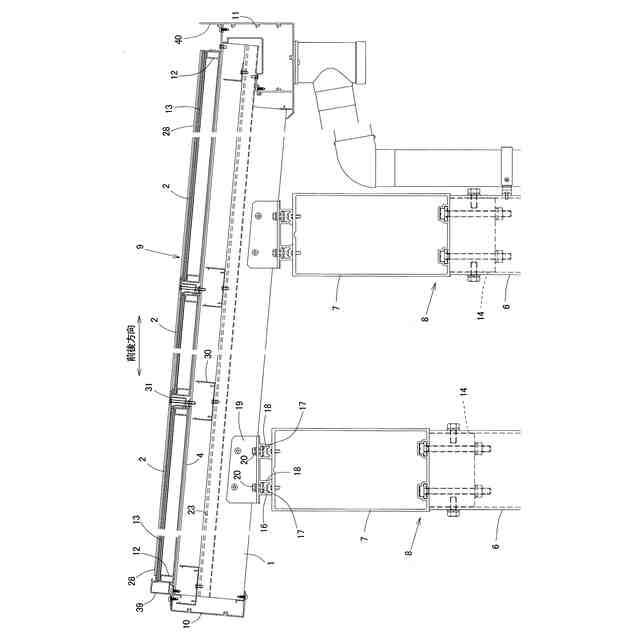

同構造体の前後方向の縦断面図である。

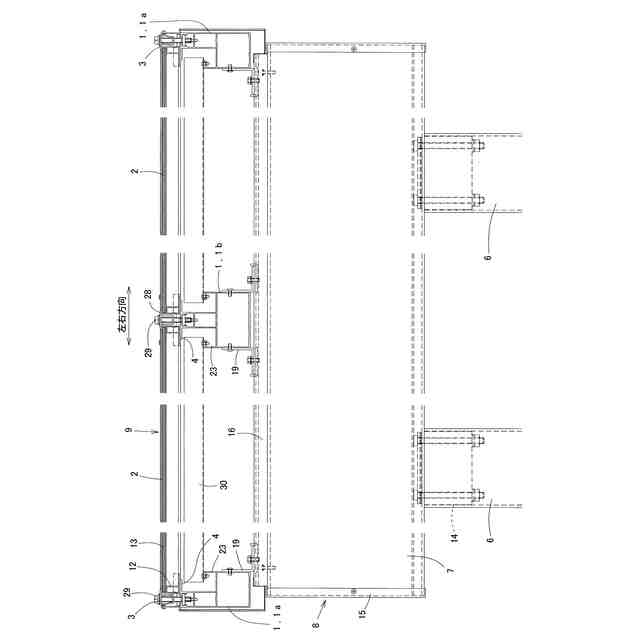

同構造体の左右方向の縦断面図である。

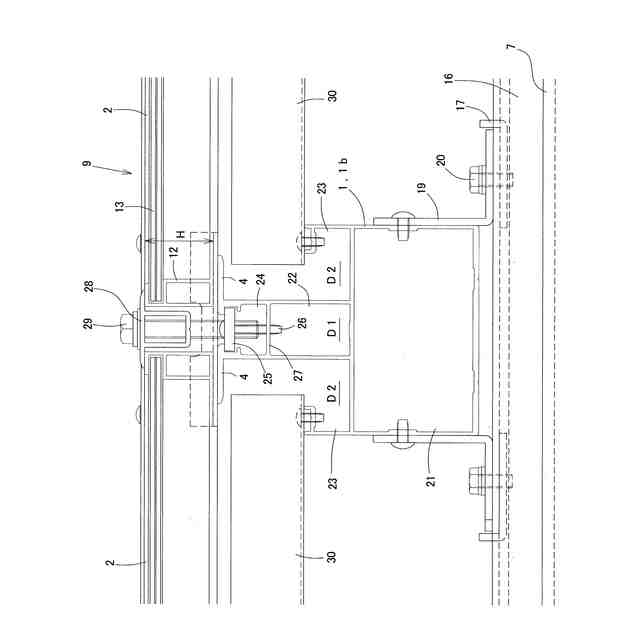

中間垂木の周辺を拡大して示す縦断面図である。

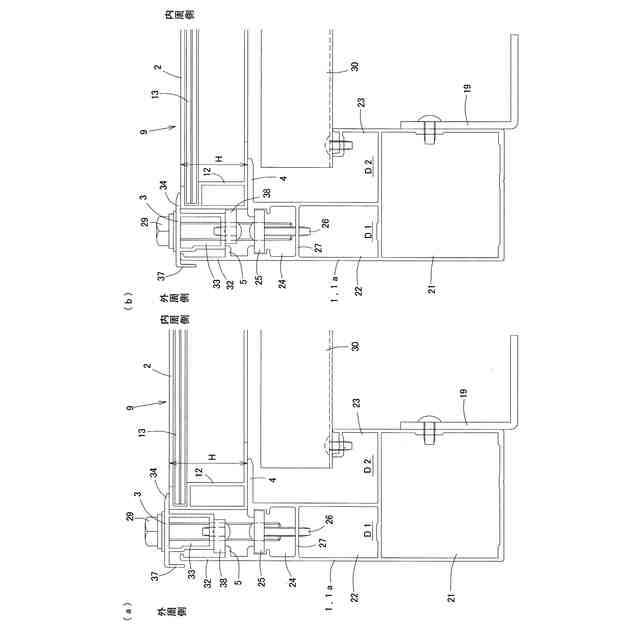

本発明の構造体の他の実施形態を示す端部垂木周辺の縦断面図であって、（ａ）は高さ寸法が高い方のソーラーパネルを取付けた場合、（ｂ）は高さ寸法が低い方のソーラーパネルを取付けた場合を示す。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～６は、本発明の構造体の一実施形態を示している。本構造体は、図２，３に示すように、乗用車２台用のカーポートに適用したものである。また本構造体は、屋根材としてソーラーパネル２を使用しており、カーポートと太陽光発電設備を兼ねるものとなっている。
【０００８】
本構造体は、図２，３に示すように、左右の柱６，６上に梁７を架設した門型のフレーム８を前後方向に間隔をおいて３組備え、そのフレーム８上に屋根９を支持してある。フレーム８は、図３に示すように、前側のものほど高さが高くなっており、屋根９は後側が低くなるように傾斜している。
【０００９】
屋根９は、図２，３に示すように、前後方向に並ぶ３本の梁７上に複数の垂木１，１，…を左右方向に一定の間隔をおいて架設し、複数の垂木１，１，…の水上側端部に前枠１０を架設し、複数の垂木１，１，…の水下側端部に樋１１を架設し、各垂木１，１，…間にソーラーパネル２を架設して構成してある。ソーラーパネル２は、左右方向に５枚、前後方向に３枚並べて取付けてある。ソーラーパネル２は、図４，５に示すように、矩形に組んだフレーム１２と、フレーム１２の内側に保持した太陽電池パネル１３とを有している。
【００１０】
柱６は、略正方形断面のアルミ形材で形成してあり、下部を地面に埋め込んで周囲をモルタルで固めて垂直に立設してあり、柱６の上端は、図４に示すように、連結金具１４を介して梁７の下面に固定してある。
（【００１１】以降は省略されています）
