公開番号2025103309
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220623
出願日2023-12-27
発明の名称開口部装置
出願人三協立山株式会社
代理人弁理士法人英知国際特許商標事務所
主分類E05C 17/16 20060101AFI20250702BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】本発明は、使用者に使い勝手の良いあおり止機能の付いた開口部装置の提供を課題とする。
【解決手段】本発明は、枠2と枠2に支持される戸3を備え、枠2は、アーム51を有し、アーム51には、戸3に設けられた突起441Aを誘導するとともに、戸3が所定角度に開いた状態に保持するために突起441Aが嵌合する凹所512を有するガイド溝511が形成されており、戸3は、アーム51に対して進退自在な部材6を有し、進退自在な部材6にアーム当接部621が設けられ、凹所512に嵌った突起441Aが凹所512から外れないようにアーム当接部621で規制できることを特徴とする開口部装置1とすることで課題を解決した。
【選択図】図4
特許請求の範囲【請求項１】
枠と枠に支持される戸を備え、
枠は、アームを有し、アームには、戸に設けられた突起を誘導するとともに、戸が所定角度に開いた状態に保持するために突起が嵌合する凹所を有するガイド溝が形成されており、
戸は、アームに対して進退自在な部材を有し、進退自在な部材にアーム当接部が設けられ、凹所に嵌った突起が凹所から外れないようにアーム当接部で規制できることを特徴とする開口部装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、あおり止め機能の付いた、たてすべり出し窓などの開口部装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
あおり止めとは、扉や窓が室外に向かって開く開口部装置において、扉や窓が風などであおられないように、所定角度の状態に留めておく装置・金物を指す。あおり止めは、扉や窓が強風にあおられて開き損傷したり、逆に急に閉まって指はさみなどの事故を防止するために普通に使われている。（特許文献１）
【先行技術文献】
【特許文献】
【０００３】
実開平４－１１１８８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
あおり止め機能を備えた開口部装置は様々あり、たてすべり出し窓が例として挙げられる。
たてすべり出し窓は、公共施設やホテルに普通にみられる開口部装置であるが、あおり止めに慣れない使用者にとってロックしたりロック解除をしたりする操作が分からないことがある。
また、あおり止めのロック方式は製品ごとに様々である。普段からあおり止めの操作に慣れている使用者でも、製品が変わると操作が分からず困ることがある。
このように、あおり止めは使用者にとって使い勝手が悪いものであった。
本発明は、使用者に使い勝手の良いあおり止め機能の付いた開口部装置の提供を課題とする。
【課題を解決するための手段】
【０００５】
本発明は、枠２と枠に支持される戸３を備え、枠は、アーム５１を有し、アーム５１には、戸３に設けられた突起４４１Ａを誘導するとともに、戸３が所定角度に開いた状態に保持するために突起４４１Ａが嵌合する凹所５１２を有するガイド溝５１１が形成されており、戸３は、アーム５１に対して進退自在な部材（６・７）を有し、進退自在な部材にアーム当接部（６２１・７３１）が設けられ、凹所５１２に嵌った突起４４１Ａが凹所５１２から外れないようにアーム当接部（６２１・７３１）で規制できることを特徴とする開口部装置１とすることで課題を解決した。
【発明の効果】
【０００６】
本発明の開口部装置は、使い勝手が向上した。
【図面の簡単な説明】
【０００７】

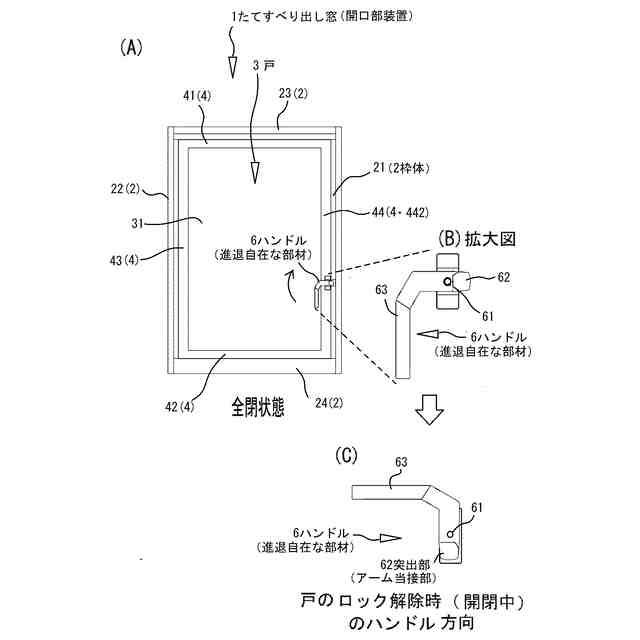

図１は、実施例１に係る閉鎖時のたてすべり出し窓（開口部装置）の説明図である。図１（Ａ）は閉鎖時のたてすべり出し窓（開口部装置）内観図である。図１（Ｂ）は、戸を閉鎖して戸が開かぬようにロックしたときのハンドルの方向の説明図である。図１（Ｃ）は、戸のロック解除時（開閉中）のハンドルの方向の説明図である。

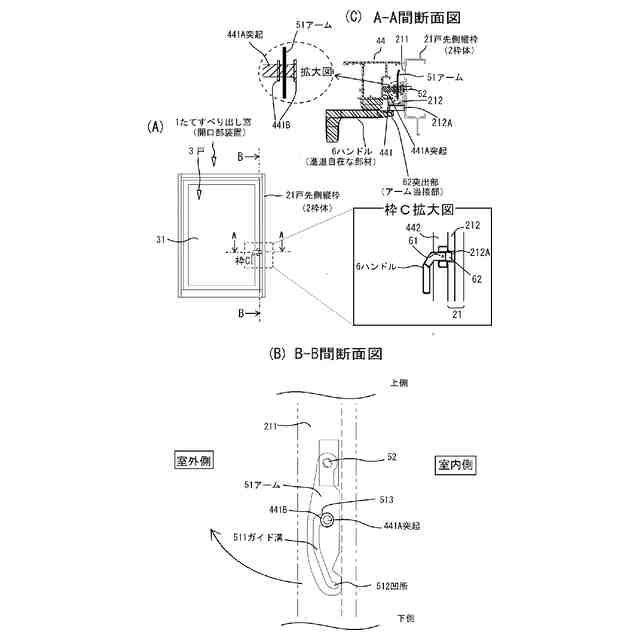

図２は、閉鎖状態のアームの説明図である。図２（Ａ）は、閉鎖時のたてすべり出し窓の内観図である。図２（Ｂ）は、図２（Ａ）に付したＢ－Ｂ間のハンドル付近の断面図である。図２（Ｃ）は、図２（Ａ）に付したＡ－Ａ間の断面図である。

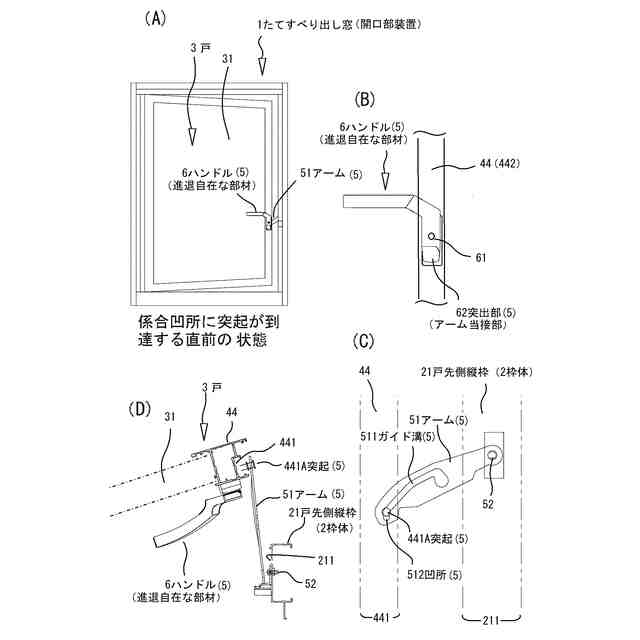

図３は、開閉動作中のアームの説明図である。図３（Ａ）は、開閉動作中のたてすべり出し窓の内観図である。図３（Ｂ）は、開閉動作中のハンドルの方向の説明図である。図３（Ｃ）は、開閉動作中のアームの説明図である。図３（Ｄ）は、開閉動作中の戸とアームと枠との関係を示す説明図である。

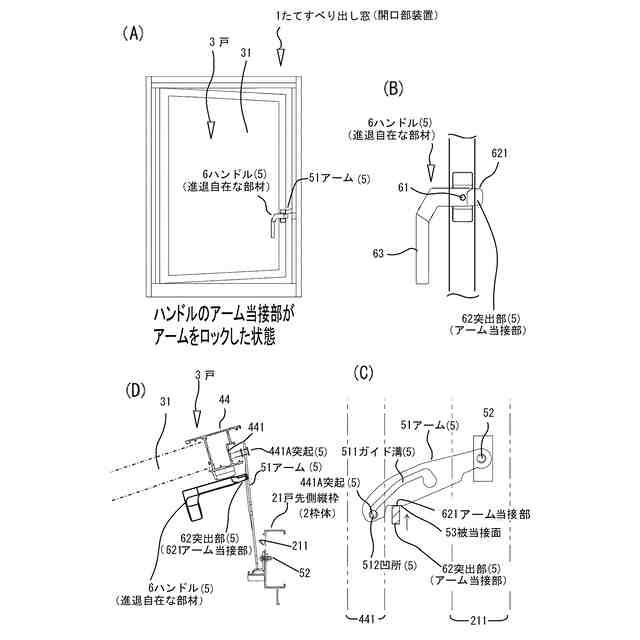

図４は、あおり止め機構ロック時の説明図である。図４（Ａ）はあおり止め機構のロック時戸の位置の説明図であり、図４（Ｂ）は、あおり止め機構ロック時のハンドル６の方向の説明図である。図４（Ｃ）は、あおり止め機構ロック状態のアームと突起の位置の説明図である。図４（Ｄ）は、ハンドルとアームの位置関係を示す説明図である。

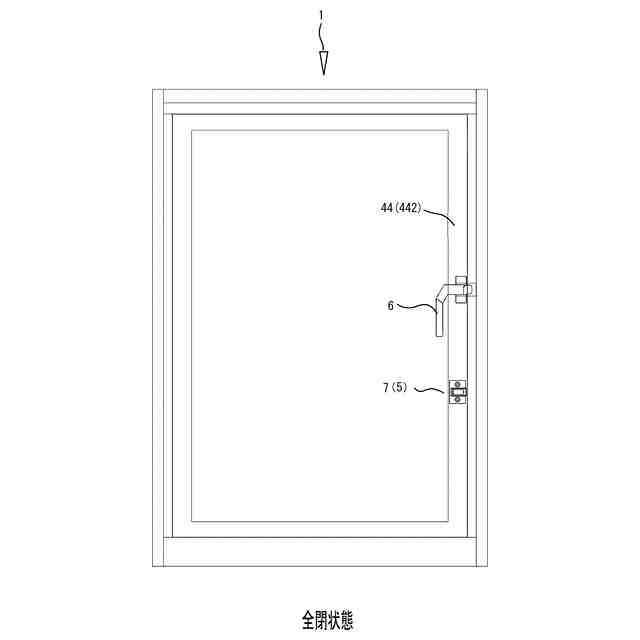

図５は、実施例２に係る閉鎖状態のたてすべり出し窓（開口部装置）の内観図である。

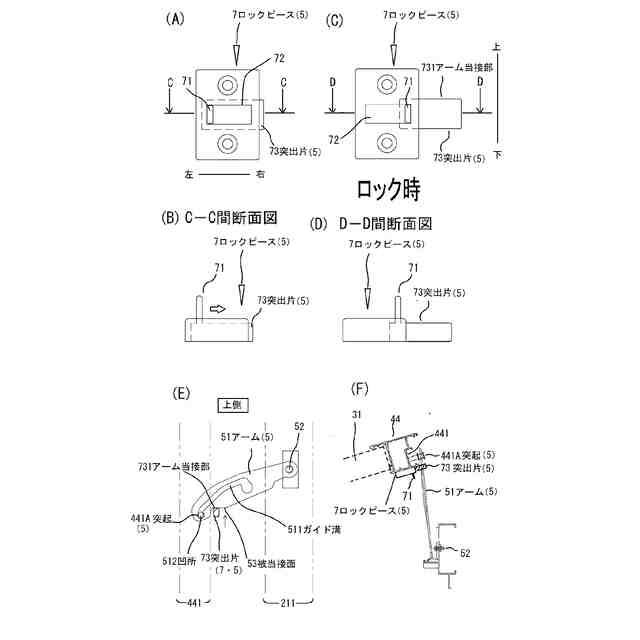

図６は、実施例２のあおり止め機構の説明図である。図６（Ａ）は、戸の開閉動作中のロックピースの平面図である。図６（Ｂ）は、図６（Ａ）に付した、Ｃ－Ｃ間の断面図である。図６（Ｃ）はあおり止め機構ロック時のロックピースの平面図である。図６（Ｄ）は、図６（Ｃ）に付したＤ－Ｄ間の断面図である。図６（Ｅ）は、あおり止め機構ロック状態のアーム５１と突出片と突起の位置の説明図である。図６（Ｆ）は、あおり止め機構ロック時のロックピースとアームの位置関係を示す説明図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の実施例を説明する。以下の説明で、異なる図における同一符号は同一機能の部位を示しており、各図における重複説明は適宜省略する。
【０００９】
［実施例１］
実施例１は、開口部装置としてたてすべり出し窓１を用いた例である。図１は、実施例１に係る閉鎖時のたてすべり出し窓１（開口部装置）の説明図であり、図１（Ａ）は閉鎖時のたてすべり出し窓１（開口部装置）内観図である。たてすべり出し窓１の枠２は上枠２３、下枠２４、戸先側縦枠２１、吊元側縦枠２２を枠組みしたものである。
たてすべり出し窓１の框体４は、上框４１、下框４２、吊元側縦框４３、戸先框４４で構成されている。框体４に面材３１が嵌め込まれた障子は、外すべり出し自在に支持されている。
図示していないが、実施例１のたてすべり出し窓１（開口部装置）はフリクションステーが下枠２４の吊元側縦枠２２側から下框４２の下面の間に設けられている。さらに、実施例１のたてすべり出し窓１（開口部装置）は上枠２３の吊元側縦枠２２側から上框４１の上面との間にもフリクションステーが取付けられており、一対のフリクションステーで戸３を開閉自在に支えている。
【００１０】
（ハンドル）
ハンドル６は、水平方向に設けられた回転軸６１を介して戸先框４４に取り付けられている。ハンドル６は、図１（Ａ）の矢印で示したように時計回りに回転できるように構成されており、図１（Ｂ）は、戸３を閉鎖して戸３が開かぬようにロックしたときのハンドル６の方向の説明図である。
全閉状態のハンドル６（進退自在な部材）の突出部６２は、戸先框４４から戸先側縦枠室内側見付面２１２に向かって突出しており、外開きの戸３が開かぬようにロックする。
図１（Ｃ）は、戸３のロック解除時（開閉中）のハンドル６の方向の説明図である。ハンドル６は回転軸６１を中心に回動され、突出部６２が戸先框室内側見付面４４２の幅内に収まることでロックが外れる。
