発明の名称ヒンジ装置
出願人リョービ株式会社
代理人
主分類E05D 7/081 20060101AFI20250514BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】扉の設置作業が煩雑になることなく、ピボット軸の意図しない退入を防止することができるヒンジ装置を提供する。
【解決手段】ベースプレート13と、ベースプレート13の裏面側に立設する筒体14と、筒体14の内周面に嵌合するピボット軸11と、操作によってピボット軸11の先端部をベースプレート13の表面に対して突出退入方向に移動させる移動手段を備えて扉および扉枠のいずれか一方に取り付けられ、移動手段の操作によってベースプレート13から突出したピボット軸11の先端部が、扉および扉枠のいずれか他方に設けられたピボット穴102に嵌入するヒンジ装置において、突出位置から退入方向に移動するピボット軸11に対して抵抗を付与するC字形状バネ17をピボット軸11の外周面に形成した外周溝11cに設置した。

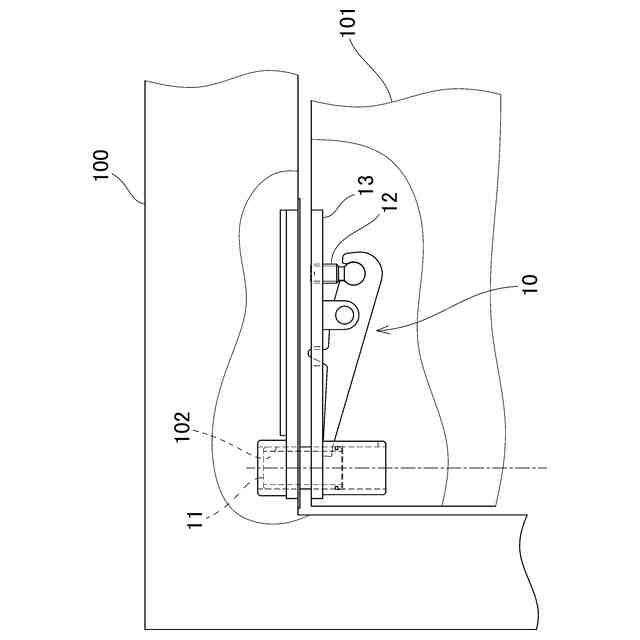

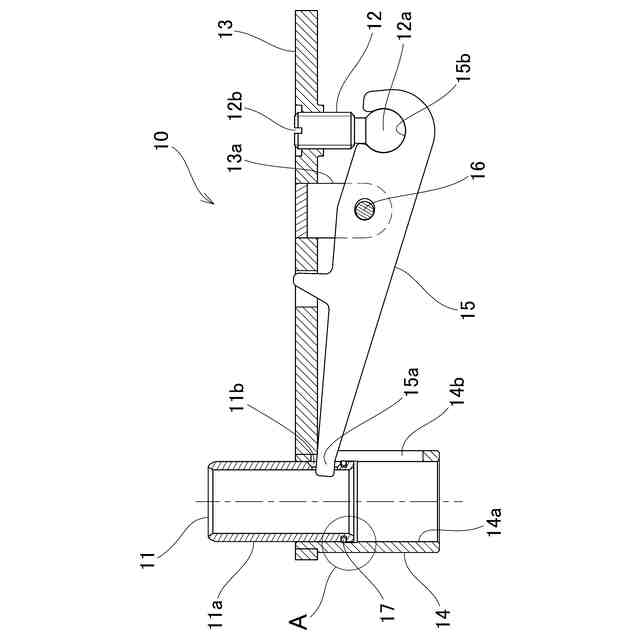

【選択図】図2
特許請求の範囲【請求項１】
ベースプレートと、ベースプレートの裏面側に立設する筒体と、筒体の内周面に嵌合するピボット軸と、操作によってピボット軸の先端部をベースプレートの表面に対して突出退入方向に移動させる移動手段を備えて扉および扉枠のいずれか一方に取り付けられ、移動手段の操作によってベースプレートから突出したピボット軸の先端部が、扉および扉枠のいずれか他方に設けられたピボット穴に嵌入するヒンジ装置において、
突出位置から退入方向に移動するピボット軸に対して抵抗を付与する抵抗付与手段を備えることを特徴とするヒンジ装置。
続きを表示（約 450 文字）【請求項２】
抵抗付与手段は、互いに対向するピボット軸の外周面および筒体の内周面のいずれか一方に形成される凹部と、該凹部に設置され、ピボット軸の外周面および筒体の内周面のいずれか他方を押圧する弾性部材を備えることを特徴とする請求項１に記載のヒンジ装置。
【請求項３】

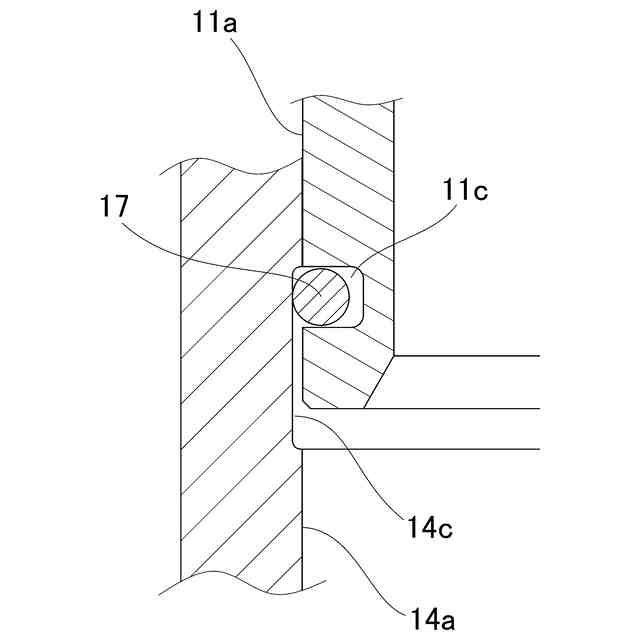

凹部は外周溝又は内周溝であり、抵抗付与手段はＣ字形状バネであることを特徴とする請求項２に記載のヒンジ装置。
【請求項４】

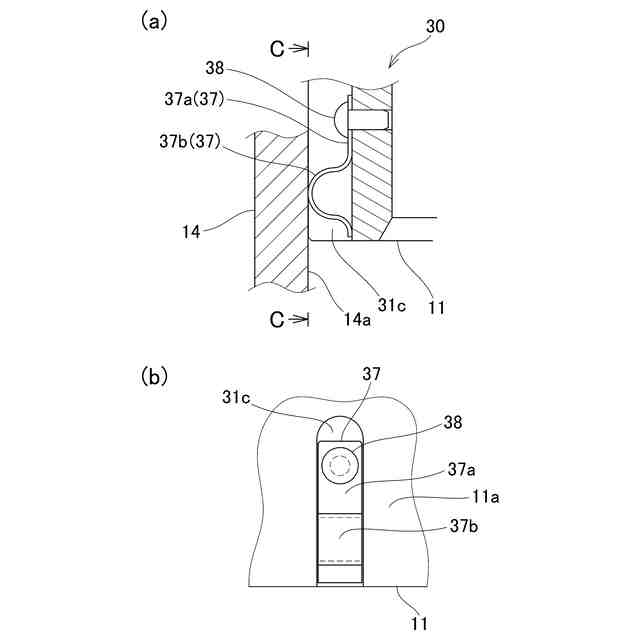

抵抗付与手段は、筒体の外周部を内外方向に貫通して形成される透孔と、筒体の外周面側から透孔を通ってピボット軸の外周面を押圧する押圧部材を備えることを特徴とする請求項１に記載のヒンジ装置。
【請求項５】

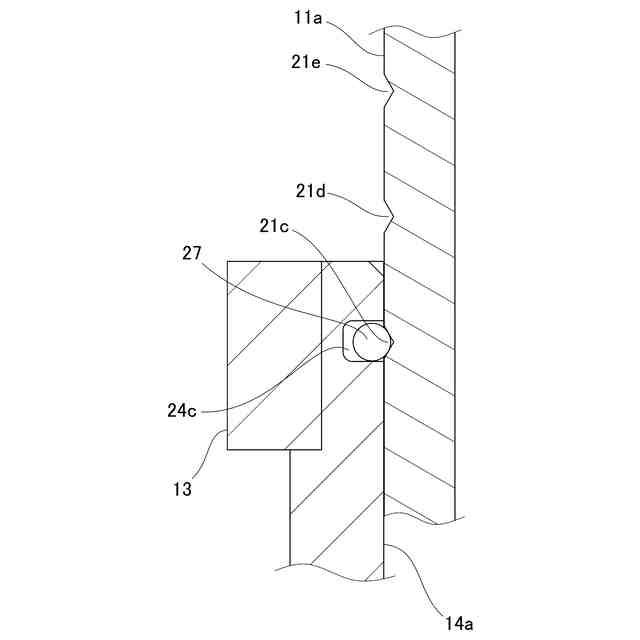

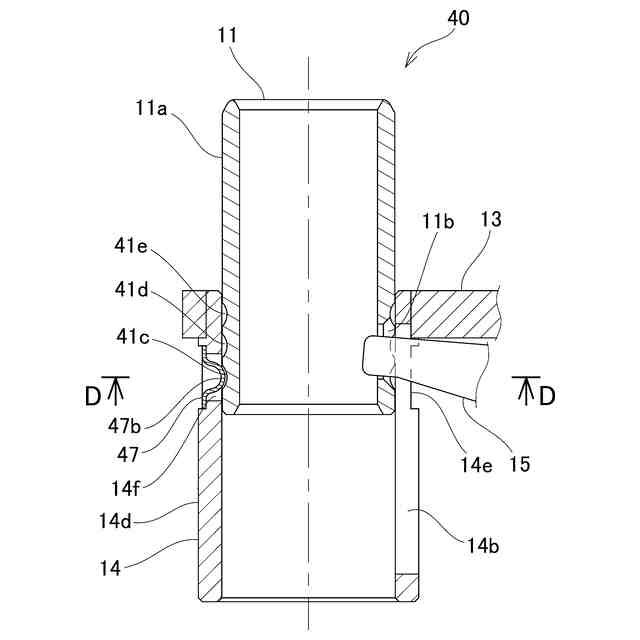

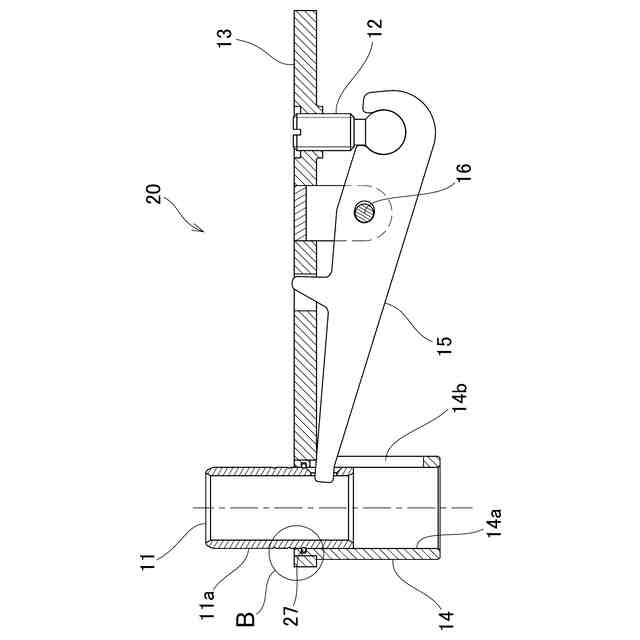

抵抗付与手段は、突出位置に位置するピボット軸の外周面の基端に対峙する筒体の内周面、又はピボット軸が突出位置に位置する時に筒体の内周面のベースプレート側の端に対峙するピボット軸の外周面に凹設される掛止周溝を備えることを特徴とする請求項１に記載のヒンジ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、扉の上部又は扉枠の上枠に取り付けられ、扉を扉枠に対して回転可能に設置するためのヒンジ装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

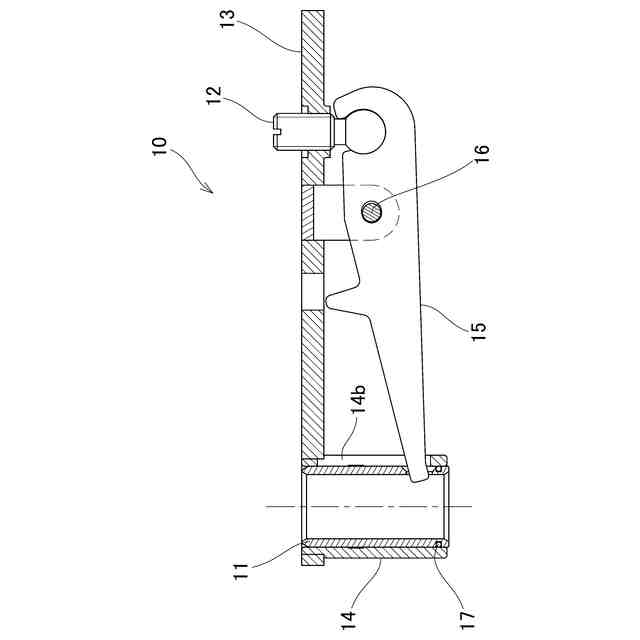

この種のヒンジ装置は、扉の設置を容易にするためにピボット軸が出退可能に構成されている。扉の設置時は、予めピボット軸を退入させておき、扉と扉枠の位置を合わせた後にピボット軸を突出させてピボット穴に嵌入させる。
【０００３】
また、突出させたピボット軸が意図せず退入することを防止するための工夫がなされたものもある。
【０００４】
例えば、下記特許文献１に開示される従来のヒンジ装置は、操作ネジの操作によってレバーを水平軸回りに揺動させることで、レバーの先端部が係合するピボット軸をベースプレートから突出させる構成となっている。また、突出させたピボット軸が意図せず退入することを防止するため、ピボット軸が突出する方向に揺動させたレバーが逆方向に揺動することを規制するストッパーネジを退入防止機能として備えている。
【先行技術文献】
【特許文献】
【０００５】
特開２００３－１９３７３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところが、上記ヒンジ装置では、扉の設置時に操作ネジの操作に加えてストッパーネジの操作も必要になり、扉の設置作業が煩雑になってしまう。
【０００７】
本発明は、上述した課題の存在に鑑みてなされたものであって、その目的は、扉の設置作業が煩雑になることなく、ピボット軸の意図しない退入を防止することができるヒンジ装置を提供することである。
【課題を解決するための手段】
【０００８】
本発明に係るヒンジ装置は、ベースプレートと、ベースプレートの裏面側に立設する筒体と、筒体の内周面に嵌合するピボット軸と、操作によってピボット軸の先端部をベースプレートの表面に対して突出退入方向に移動させる移動手段を備えて扉および扉枠のいずれか一方に取り付けられ、移動手段の操作によってベースプレートから突出したピボット軸の先端部が、扉および扉枠のいずれか他方に設けられたピボット穴に嵌入するヒンジ装置であって、突出位置から退入方向に移動するピボット軸に対して抵抗を付与する抵抗付与手段を備えることを特徴とする。
【０００９】
本発明に係るヒンジ装置においては、抵抗付与手段は、互いに対向するピボット軸の外周面および筒体の内周面のいずれか一方に形成される凹部と、該凹部に設置され、ピボット軸の外周面および筒体の内周面のいずれか他方を押圧する弾性部材を備えることができる。
【００１０】

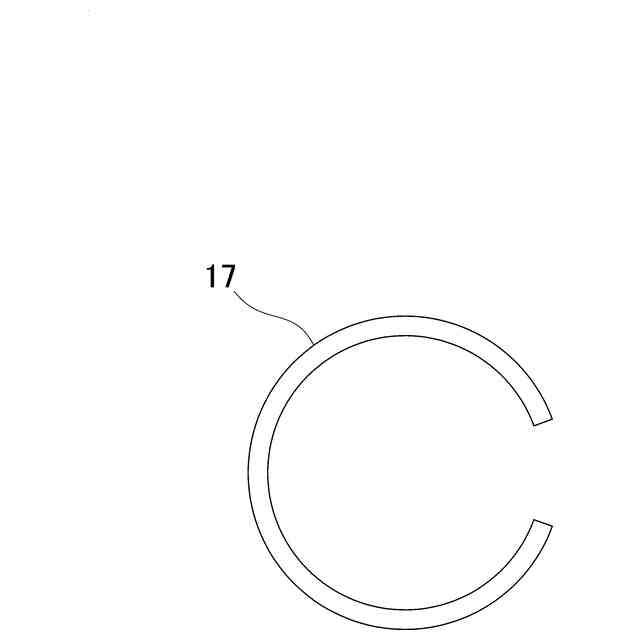

また、本発明に係るヒンジ装置においては、凹部を外周溝又は内周溝とし、抵抗付与手段をＣ字形状バネとすることができる。
