公開番号2025107026
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2024000730
出願日2024-01-05
発明の名称建具
出願人YKK AP株式会社
代理人弁理士法人酒井国際特許事務所
主分類E05C 9/02 20060101AFI20250710BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】機構の動作が直感的で分かりやすい建具を提供する。
【解決手段】建具10は、枠体12の内周側に開閉可能な障子14を備え、障子14を枠体12に対して閉状態にロックするロック装置36と、ロック装置36によるロック状態を室外側から解除するロック解除装置40とを有する。ロック解除装置40は、縦框20を取付対象形材として設けられるベース部材58と、ベース部材58に対して回動し、室外側から回動操作可能に設けられた室外ハンドル34と、室外ハンドル34の回動操作によって駆動されてX方向にスライド動作するスライド片62とをする。室外ハンドル34がX1一方に沿った位置から室外側を指向するように回動することにより、スライド片62がX2方向にスライドして、ロック装置36を操作して障子14のロック状態を解除する。
【選択図】図6
特許請求の範囲【請求項１】
枠体の内周側に開閉可能な障子を備える建具であって、
前記障子を前記枠体に対して閉状態にロックするロック装置と、
前記ロック装置による前記障子のロック状態を室外側から解除するロック解除装置と、
を有し、
前記ロック解除装置は、
前記障子の框材または前記枠体の枠材を取付対象形材として設けられるベース部材と、
前記ベース部材に対して回動し、室外側から回動操作可能に設けられた室外ハンドルと、
前記室外ハンドルの回動操作によって駆動されて前記取付対象形材の長手方向にスライド動作するスライド片と、
を有し、
前記室外ハンドルが前記長手方向の一方に沿った位置から室外側を指向するように回動することにより、前記スライド片が前記長手方向の他方に向かってスライドして、前記ロック装置を操作して前記障子のロック状態を解除する
ことを特徴とする建具。
続きを表示（約 650 文字）【請求項２】
前記ベース部材または前記スライド片の一方には前記長手方向に沿ったスリットが形成され、他方には該スリットに挿入される板状ガイド部が設けられている
ことを特徴とする請求項１に記載の建具。
【請求項３】
前記板状ガイド部は２つ設けられ、
少なくとも前記室外ハンドルの回動操作の途中状態において、
一方の前記板状ガイド部は、前記室外ハンドルの回転中心を基準として前記長手方向の一方で、かつ見込み方向の一方に設けられ、
他方の前記板状ガイド部は、前記室外ハンドルの回転中心を基準として前記長手方向の他方で、かつ見込み方向の他方に設けられている
ことを特徴とする請求項２に記載の建具。
【請求項４】
前記障子の可能開度を半開状態に規制する全半開装置と、
前記長手方向に沿って設けられ、前記ロック装置による前記障子のロックとアンロックとを切り替える第１バーと、
前記長手方向に沿って設けられ、前記全半開装置による前記障子の可能開度を半開状態と全開状態とに切り替える第２バーと、
をさらに有し、
前記スライド片は前記スライド動作により前記第１バーを押圧変位させて前記ロック装置によるロックを解除し、
前記第２バーは前記スライド片に固定されており該スライド片とともにスライド動作して前記全半開装置による半開状態の規制を解除して全開可能にする
ことを特徴とする請求項１に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、枠体の内周側に開閉可能な障子を備える建具に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
枠体の内周側に開閉可能な障子を備える建具で、室外から臨時に開閉可能となるように室外ハンドルを備えているものがある。室外ハンドルは、臨時に使用するものであるから室内側ハンドルとは異なり目立たないように障子の框の長手方向に沿うように設けられている。この室外ハンドルを長手方向から室外側を指向するように回動させるとロック装置を操作して障子を開くことができる（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－０７１０４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ロック解除の機構としては、室外ハンドルを長手方向の一方に沿った位置から室外側を指向するように回動させることにより、所定のスライド片を連動するように長手方向に向かってスライドさせ、該スライド片を介してロック装置のロック状態を解除することが考えられるが、組み立て時およびメンテナンス時に室外ハンドルの動作とスライド片の動作が直感的に分かりやすいことが望ましい。
【０００５】
本発明は、上記の課題に鑑みてなされたものであって、機構の動作が直感的で分かりやすい建具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明にかかる建具は、枠体の内周側に開閉可能な障子を備える建具であって、前記障子を前記枠体に対して閉状態にロックするロック装置と、前記ロック装置による前記障子のロック状態を室外側から解除するロック解除装置と、を有し、前記ロック解除装置は、前記障子の框材または前記枠体の枠材を取付対象形材として設けられるベース部材と、前記ベース部材に対して回動し、室外側から回動操作可能に設けられた室外ハンドルと、前記室外ハンドルの回動操作によって駆動されて前記取付対象形材の長手方向にスライド動作するスライド片と、を有し、前記室外ハンドルが前記長手方向の一方に沿った位置から室外側を指向するように回動することにより、前記スライド片が前記長手方向の他方に向かってスライドして、前記ロック装置を操作して前記障子のロック状態を解除することを特徴とする。
【発明の効果】
【０００７】
本発明にかかる建具では、室外ハンドルは、少なくとも先端部が前記他方に向かって変位し、同様にスライド片も前記他方に変位するため機構の動作が直感的で分かりやすくなる。
【図面の簡単な説明】
【０００８】

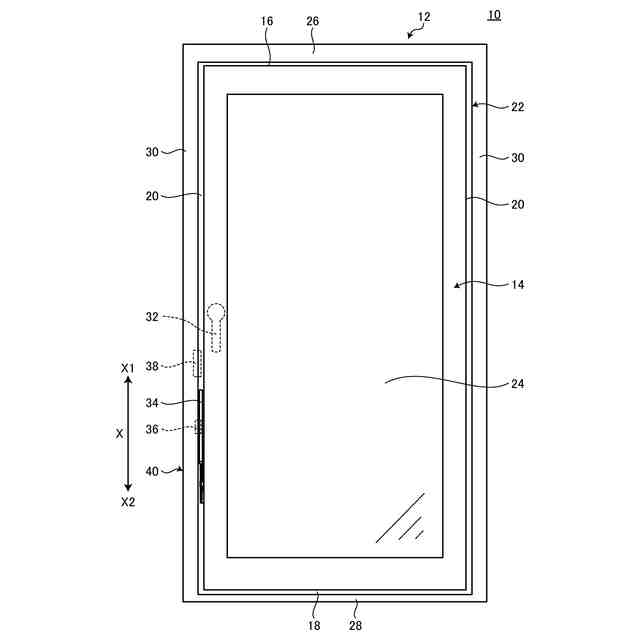

本発明の実施形態である建具を室外側からみた外観図である。

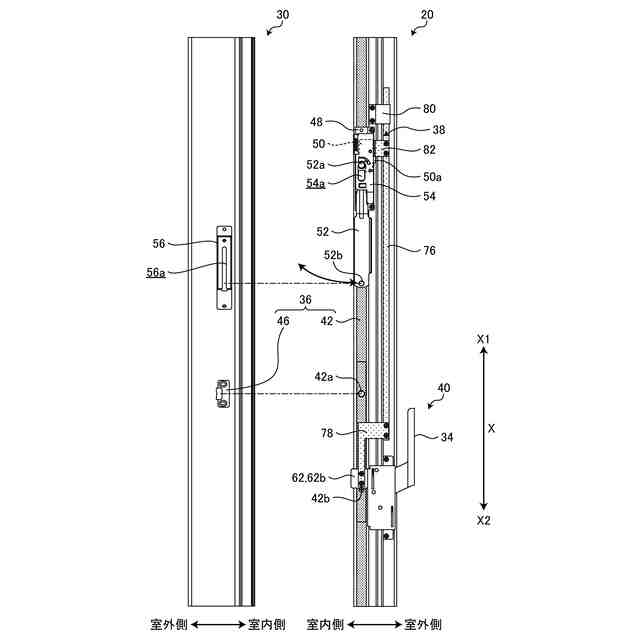

縦枠および縦框を示す図である。

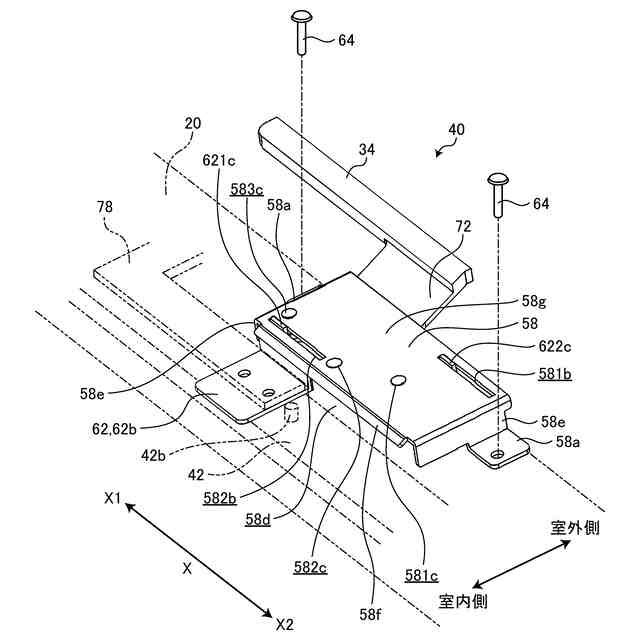

ロック解除装置を外周側から見た斜視図である。

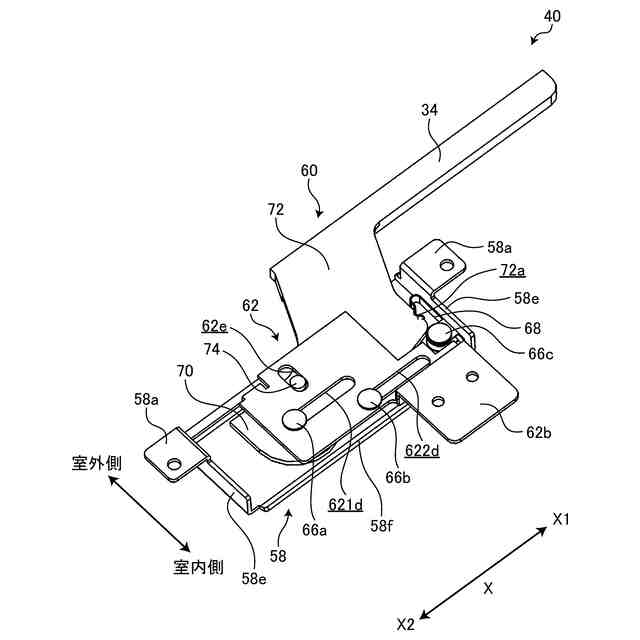

ロック解除装置を内周側からみた斜視図である。

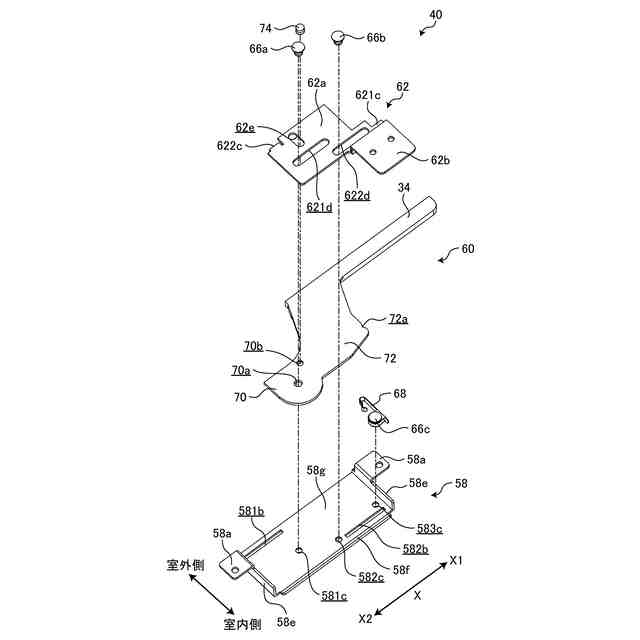

ロック解除装置の分解斜視図である。

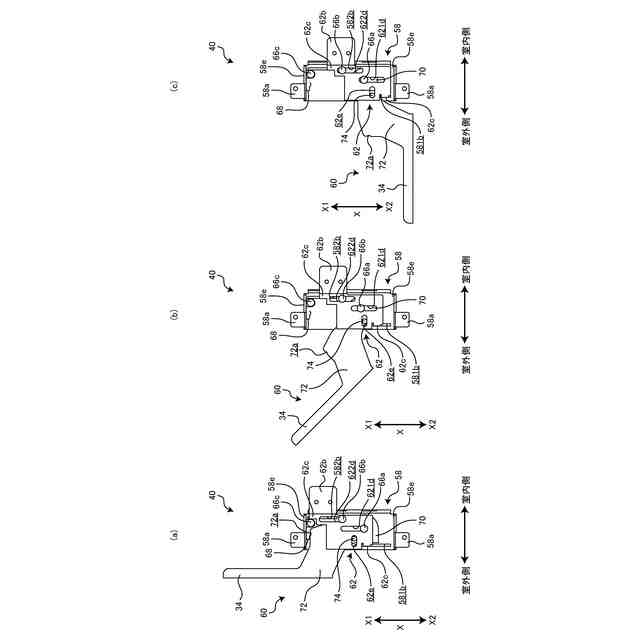

ロック解除装置の操作の様子を示す図であり、（ａ）は非操作状態を示す図であり、（ｂ）は操作途中でハンドルが４５度の状態を示す図であり、（ｃ）は操作を完了してハンドルが９０度になった状態を示す図である。
【発明を実施するための形態】
【０００９】
以下に、本発明にかかる建具の実施形態を図面に基づいて詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。
【００１０】
以下においては便宜上、見込み方向及び見付け方向という用語を用いる場合がある。見込み方向とは、建具の奥行きに沿った方向である。見込み方向に沿った面、壁については見込み面、見込み壁と称する場合がある。見付け方向とは、上枠、下枠、上框、下框等のように水平方向に沿って延在するものの場合、見込み方向に直交した上下に沿う方向である。縦枠、縦框等のように上下方向に沿って延在するものの場合には、見込み方向に直交した水平に沿う方向を見付け方向という。見付け方向に沿った面、壁については、見付け面、見付け壁と称する場合がある。
（【００１１】以降は省略されています）
